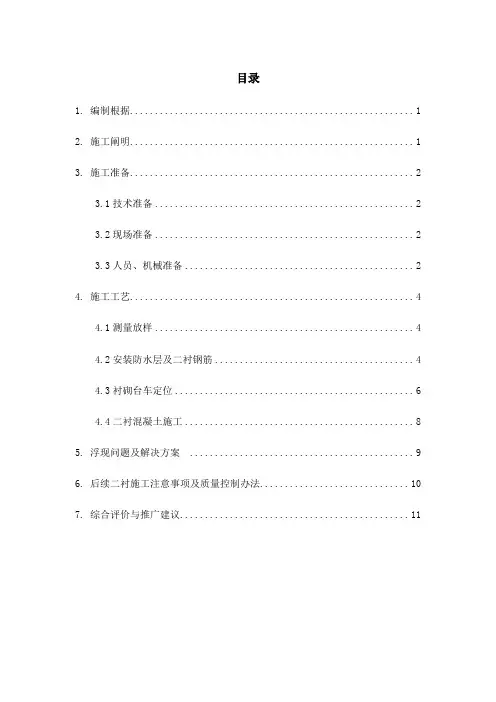

目录
1. 编制依据 (1)
2. 施工说明 (1)
3. 施工准备 (2)
3.1技术准备 (2)
3.2现场准备 (3)
3.3人员、机械准备 (3)
4. 施工工艺 (4)
4.1测量放样 (5)
4.2安装防水层及二衬钢筋 (5)
4.3衬砌台车定位 (7)
4.4二衬混凝土施工 (9)
5. 出现问题及解决方案 (10)
6. 后续二衬施工注意事项及质量控制措施 (12)
7. 综合评价与推广建议 (13)
隧道二衬首件施工总结
1.编制依据
(1)《公路隧道施工技术规范》JTG/TF60- ;
(2)《公路工程施工安全技术规程》JTGD081- ;
(3)《公路工程质量检验评定标准》JTG F80/1- ;
(4)《福建省高速公路施工标准化管理指南》;
(5)《海西高速公路网厦沙线三明段施工图》;
( 6) 海西高速公路网厦沙线三明段A10合同段土建工程中标通知书及施工合同;
( 7) 本单位同类工程的施工经验、方法及技术成果。
2.施工说明
(1)我标段将际口隧道的左洞ZK186+541-ZK186+529段作为二衬首件, 本段二衬长12m, 衬砌类型为ZDK-1。二衬环向主筋为HRB400φ25螺纹钢, 纵向间距为20cm, 层距44cm。二衬混凝土采用55cm厚C25钢筋混凝土。防水层采用300g/㎡短丝无纺土工布及1.2mm厚EVA防水板。在二衬边墙及拱墙搭接位置的纵向施工缝处布设15×5mm遇水膨胀单液型密封胶。拱墙每隔10m设置环向塑料盲沟, 塑料盲沟采用φ5HDPE单壁打孔波纹管。
(2)隧道的二衬属于隐蔽工程, 影响二衬施工质量的因素很多, 对其施工过程每一环节都必须要严格按施工规范实施, 本段作为我标段隧道工程二衬的首件工程, 更对以后的二衬施工起着样板引路的作用, 因此对各种影响因素都必须有详细的考虑, 施工前周密计划、合理安排, 施工过程中严加控制, 施工后及时总结, 最终达到首件工程资料实、工程实体美、工程成品优良。
(3)根据招标文件、规范及设计文件要求, 编制了二衬施工方案, 经总监办审核、批复后, 我标段经过细致的施工准备, 严格按照相关技术规范和二衬施工方案进行了首段二衬的施工。
(4)在施工过程中, 技术人员全过程现场值班, 做好了相关记录, 做为施工总结的编制依据。经过对本二衬首件的施工, 对其施工工艺, 质量控制点, 施工机械和人员组合予以总结, 好的方法进行推广, 不足之处改进提高, 为后续二衬施工提供参考和借鉴。
3.施工准备
3.1技术准备
开工前, 技术员对本段二衬施工图纸认真核对, 复核钢筋、混凝土、防水材料等工程量, 确保施工前施工图纸不存在遗留问题。并依据设计图对具体二衬施工段进行详细的技术交底和安全交底。
3.2现场准备
根据现场实际情况, 在本段二衬施工范围内进行场地清理, 布置钢筋、模板等材料的存放位置, 并清理出混凝土罐车的进出通道。
3.3人员、机械准备
表3.3-1 施工人员配备情况
表3.3-2 机械配备情况
4.施工工艺
测量放样→初支面清理→安装防水层、二衬钢筋→衬砌台车定位→安装钢端模→安设注浆管预埋止水带→对称灌注边墙混凝土→灌注拱部混凝土→脱模及养护
