隧道二衬首件工程总结报告-2017.12.26

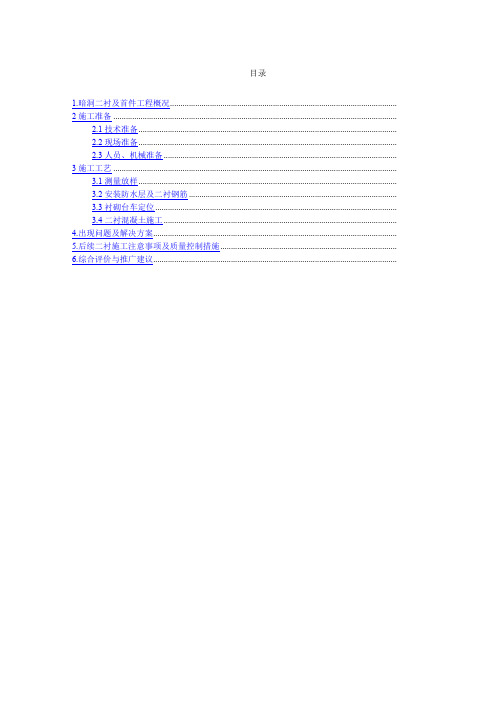

目录1.暗洞二衬及首件工程概况............................................................................................................ 2施工准备 .......................................................................................................................................2.1技术准备...........................................................................................................................2.2现场准备...........................................................................................................................2.3人员、机械准备............................................................................................................... 3施工工艺 .......................................................................................................................................3.1测量放样...........................................................................................................................3.2安装防水层及二衬钢筋 ...................................................................................................3.3衬砌台车定位...................................................................................................................3.4二衬混凝土施工...............................................................................................................4.出现问题及解决方案....................................................................................................................5.后续二衬施工注意事项及质量控制措施....................................................................................6.综合评价与推广建议....................................................................................................................1.暗洞二衬及首件工程概况(1)我标段左线暗洞ZK1+738-ZK2+050,右线暗洞ZK1+740-ZK2+038，左右线共610m，衬砌类型均为拱形。

二衬首件工程施工总结一、编制依据1．业主提供合同段招标文件、设计图纸和有关补遗资料。

2. 我国现行的公路工程施工技术规范及工程质量检验评定标准、安全规范等。

3．本工程所在地的社会及自然环境等条件和现场踏勘调查所获得的有关资料。

4. 我公司既有的科研成果、先进施工方法和承建类似工程的施工经验。

5. 我项目部拟投入本工程的主要施工机械设备、测量仪器和检测设备等。

二、施工说明我标段首件二衬工程选定隧道右幅K18+629～K18+641段，衬砌类型为Ⅴ2级围岩Ⅴ3级衬砌。

根据招标文件、规范及设计文件要求，编制了二衬施工方案，在得到驻地办和总监办的批复后，我标段经过细致的施工准备，严格按照相关技术规范和二衬施工方案进行了首段二衬的施工。

在施工过程中，技术人员全过程现场值班，做好了相关记录，做为施工总结的编制依据，在经过整理分析后，可做为以后二衬施工参考依据，基本达到进行首段二衬施工的重要意义。

三、施工人员情况合同段首件二衬工程主要人员分工明细表四、施工机械设备五、施工过程及质量控制㈠施工准备1.熟悉施工图，认真做好图纸会审和技术交底工作。

2.根据施工坐标及设计提供的导线点，做好定位放线及水准点的引测并复核，将测量报告提交监理工程师审查。

㈡施工过程蒿地岭隧道为分离式隧道，设计二衬为65cm厚的C25钢筋混凝土。

隧道的二衬属于隐蔽工程，影响二衬施工质量的因素很多，对其施工过程每一环节都必须要严格按施工规范实施，本段作为我标段隧道工程二衬的首件工程，更对以后的二衬施工起着样板引路的作用，因此对各种影响因素都必须有详细的考虑，施工前周密计划、合理安排，施工过程中严加控制，施工后及时总结，最终达到首件工程资料实、工程实体美、工程成品优良。

1.二衬开挖隧道二衬采用松动爆破配合挖掘机开挖。

首先测量班在隧道两侧边墙每隔5m打一高程控制点（水泥钉标记），该点高出相应里程隧道中线路面0.5m，然后在同一里程高程控制点拉一条工程线，同时找出该里程隧道中线的位置，用钢尺量出两水泥钉的距离及中线到两水泥钉的距离，然后跟设计值进行比较，来判断是否满足设计要求。

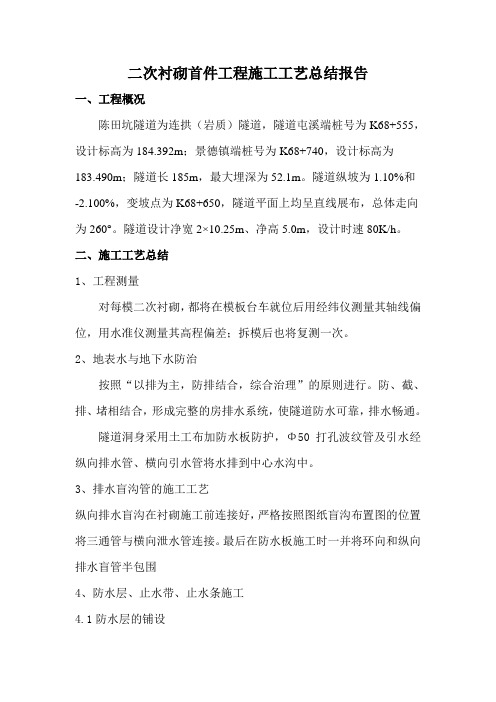

二次衬砌首件工程施工工艺总结报告一、工程概况陈田坑隧道为连拱（岩质）隧道，隧道屯溪端桩号为K68+555，设计标高为184.392m；景德镇端桩号为K68+740，设计标高为183.490m；隧道长185m，最大埋深为52.1m。

隧道纵坡为1.10%和-2.100%，变坡点为K68+650，隧道平面上均呈直线展布，总体走向为260°。

隧道设计净宽2×10.25m、净高5.0m，设计时速80K/h。

二、施工工艺总结1、工程测量对每模二次衬砌，都将在模板台车就位后用经纬仪测量其轴线偏位，用水准仪测量其高程偏差；拆模后也将复测一次。

2、地表水与地下水防治按照“以排为主，防排结合，综合治理”的原则进行。

防、截、排、堵相结合，形成完整的房排水系统，使隧道防水可靠，排水畅通。

隧道洞身采用土工布加防水板防护，Φ50打孔波纹管及引水经纵向排水管、横向引水管将水排到中心水沟中。

3、排水盲沟管的施工工艺纵向排水盲沟在衬砌施工前连接好，严格按照图纸盲沟布置图的位置将三通管与横向泄水管连接。

最后在防水板施工时一并将环向和纵向排水盲管半包围4、防水层、止水带、止水条施工4.1防水层的铺设防水板利用多功能作业平台车用吊环法整幅式挂设，采用无钉挂设工艺施工，使用强力钉及热融衬垫将土工布固定在喷射砼基面上，用压焊器使热融衬垫与防水板热融焊接，铺设在土工布表面。

施工中使用两个作业平台车，每个长6m。

一个用作基面处理，一个用作挂防水层，基面处理通常超前于防水层作业两个循环。

防水板多功能作业平台示意如下：防水板铺设作业台车(正面)两防水层搭接宽度不小于10cm，接缝采用热合机进行双缝焊接。

焊接时，其焊接温度和速度根据材质由试验确定。

焊接完成后，对焊缝进行气密性检查。

（一）防水层铺设前的准备工作1.测量隧道坑道开挖断面，对欠挖部位应加以凿除，对喷射混凝土表面凹凸显著部位应分层喷射找平；外露的锚杆头及钢筋网应头齐根切除，并用水泥砂浆抹平，使混凝土表面平顺。

隧道工程二次衬砌首件工程施工总结一、工程背景随着城市化进程的加速和交通基础设施的不断完善，隧道工程作为连接城市各区域的重要通道，其施工质量直接关系到工程的安全性和使用寿命。

二次衬砌作为隧道工程中的关键环节，其施工质量对隧道结构的稳定性和耐久性具有重要影响。

二、工程概述本隧道工程全长5公里，设计为双向四车道，二次衬砌首件工程作为整个隧道工程的重要组成部分，其施工质量对后续工程具有重要的示范和指导作用。

三、施工准备施工方案设计根据隧道工程的具体情况，设计了详细的二次衬砌施工方案，包括施工流程、施工方法、材料选择等。

施工团队组建组建了一支由经验丰富的工程师和技术人员组成的施工团队，并进行了严格的安全和技术培训。

施工设备准备根据施工方案，准备了模板、钢筋加工设备、混凝土搅拌站、运输设备等必要的施工机械。

材料供应保障确保了施工所需的各类材料，如混凝土、钢筋、模板等的及时供应。

四、施工过程一次衬砌施工在二次衬砌施工前，完成了一次衬砌的施工，确保了隧道的初步稳定性。

测量放线对二次衬砌的位置进行了精确的测量和放线，确保施工的准确性。

钢筋加工与安装根据设计要求，进行了钢筋的加工和安装，确保了钢筋结构的稳定性。

模板安装安装了符合设计要求的模板，为混凝土浇筑提供了良好的成型条件。

混凝土浇筑采用高性能混凝土进行二次衬砌的浇筑，严格控制混凝土的质量。

养护与拆模浇筑完成后，对混凝土进行了适当的养护，确保了混凝土的强度和耐久性。

五、施工质量控制原材料检验对所有进场的原材料进行了严格的检验，确保材料质量符合施工要求。

施工过程监控在施工过程中，实施了严格的质量监控，对施工质量进行了实时的检查和控制。

施工质量检测施工完成后，对二次衬砌的混凝土强度、钢筋保护层厚度等进行了全面的检测。

六、施工问题与解决施工进度问题在施工过程中，遇到了一些影响施工进度的问题，如设备故障、材料供应不及时等。

通过及时的调整和优化，解决了这些问题。

施工质量问题在施工过程中，也发现了一些质量问题，如混凝土浇筑不均匀、钢筋安装不到位等。

隧道二次衬砌首件工程工艺总结一、首件工程概况毕生高速公路第8合同段为了加强工程质量，立足于“预防为主，先试点”的原则，认真贯彻执行“以工序保分项，以分项保分部、以分部保单位，以单位保总体”的质量保证体系，为了确保我合同段内的隧道二次衬砌工程质量符合设计要求及技术标准，我部在艾门坳隧道ZK76+561.8～ZK76+571.8处施工二次衬砌为首件工程，ZK76+561.8～ZK76+571.8属于S-Va围岩支护，二衬厚度50cm，采用C25混凝土浇注，共计108.54立方米；所需要原材主要有防水板218.16m2；无纺土工布218.16m2；Ⅰ级钢筋710.64kg；Ⅱ级钢筋7773.03kg。

二、参加首件工程的施工人员三、机械设备配臵横石梁隧道二次衬砌主要机械设备表四、隧道二衬施工的方案1、二次衬砌施工时间确定二次衬砌施工时间应符合以下条件：（1）、围岩和初期支护变形基本稳定后进行；（2）、拱脚处水平收敛速度＜0.2mm/天；拱部下沉速度＜0.15mm/天；（3）、施作二次衬砌前的累计位移值，已达到极限相对位移值80%以上；（4）、初期支护表面的裂隙不在继续发展。

2、施工准备①、将初期支护侵入二次衬砌设计范围内的锚杆头、小导管头等影响防水板铺设的杂物清理干净、并喷射混凝土找平。

②、衬砌台车拼装完成，并检查好模板的刚度、液压系统、模板表面平整度、模板接缝错台情况处理，并刷好脱模剂。

③、选定配合比，砂、石、水泥、无纺土工布、防水板等原材料进场，并验收合格待用。

④、浇筑混凝土前将基底表面的积水、杂物、泥浆等松散物清除干净。

⑤、2台搅拌站、4台混凝土运输罐车、4台插入式振捣棒、混凝土输送泵等机械设备检修后待用。

⑥、二次衬砌施工前，驻地办总监组织项目部技术人员、施工队现场作业人员对二衬钢筋绑扎、台车就位及混凝土浇筑做现场技术交底。

3、初支检测及围岩稳定检测项目部组织试验室、工程部、质安部进行自检，监理抽检合格，初期支护资料完善；断面检测合格，净高、净宽几何尺寸符合图纸要求。

隧道衬砌首件工程施工总结一、工程概况本项目隧道衬砌首件工程位于某山脉中，隧道全长约3公里，隧道衬砌采用二次衬砌结构，主要包括初期衬砌和二次衬砌。

初期衬砌采用喷射混凝土支护，二次衬砌采用钢筋混凝土衬砌，厚度为50cm。

隧道穿越地层主要为泥岩、砂岩和页岩，地质条件复杂，施工过程中存在较大的安全风险。

二、施工准备1. 技术准备：在施工前，我们组织技术人员对隧道衬砌施工方案进行了深入研究，明确了施工工艺、施工顺序和质量标准。

同时，我们还针对地质条件，制定了相应的施工措施，确保施工安全。

2. 材料准备：我们严格把控原材料质量，选择了具有良好力学性能的混凝土和钢筋，确保衬砌结构的稳定性和耐久性。

3. 机械设备准备：我们投入了足够数量的搅拌站、混凝土输送泵、混凝土搅拌车等设备，确保混凝土的供应。

4. 人员组织：我们组织了专业的施工队伍，对施工人员进行技术培训和安全教育，确保施工过程中的安全和质量。

三、施工过程1. 初期衬砌施工：根据地质条件，我们采用喷射混凝土进行初期衬砌，喷射混凝土层厚度根据围岩情况调整。

在喷射混凝土过程中，我们严格控制喷射速度和喷射压力，确保混凝土与围岩紧密结合。

2. 二次衬砌施工：在初期衬砌完成后，我们立即进行二次衬砌施工。

首先进行钢筋绑扎，然后进行模板安装，最后进行混凝土浇筑。

在混凝土浇筑过程中，我们采用一次性浇筑完成，确保混凝土的整体性。

3. 施工质量控制：在施工过程中，我们严格遵循施工方案和质量标准，对每个施工环节进行质量控制。

同时，我们加强施工过程中的监测，及时发现和解决问题。

四、施工成果通过全体施工人员的努力，本项目隧道衬砌首件工程顺利完工。

经检测，衬砌结构质量符合设计要求，混凝土强度达到设计值，隧道衬砌外观平整、密实，无裂缝、蜂窝等质量问题。

同时，施工过程中未发生安全事故，确保了施工人员的生命安全和工程的顺利进行。

五、总结本项目隧道衬砌首件工程施工过程中，我们严格遵循施工方案和质量标准，加强施工过程中的控制和监测，确保了施工质量和安全。

XX高速公路XX合同段隧道二衬首件工程施工总结一、工程施工概况我项目部选取具有代表性的望江寺隧道右线YK33+415~YK33+406作为首件工程。

二、施工机具及人员1、机具：2、劳动力投入总数对于首件工程施工我公司施工难度、技术复杂的特点、我段在人员配置上特为严谨，由从事多年隧道施工有丰富施工经验的高素质人才组建项目经理部，下设总工办、工程科、试验室、财务科、安全办、综合办、机料科等各科室，均配备专业人员，施工现场主要人员安排现场施工负责人：现场技术负责人：现场技术员：质量检验负责人：焊工3人、钢筋工10人、架管工5人、杂工6人材料员：电工：现场试验员：三、钢筋工程(1)衬砌结构钢筋在工地加工场配料、切断、弯制、加工成形后运到现场安装。

(2)按照设计图及有关规范施工，做到钢筋安装位置准确，搭接符合规范、结构尺寸符合设计、绑扎牢固不变形等。

(3)钢筋安装施工误差及焊接质量符合规范要求。

(4)钢筋采用铁丝绑扎，也可用电焊点焊，所有钢筋间的接触点进行绑扎及点焊。

(5)按规范要求的数量和频度进行钢筋试验。

四、模板工程二次衬砌采用正规厂家生产的模板台车施工，台车要根据本隧道的施工特点和隧道尺寸进行加工，并且经过有关技术鉴定和受力计算，符合要求方可用于施工。

台车长度9米，共使用2台，左右洞各一台。

(1)模板台车结构模板台车结构示意图如下：衬砌台车示意图(2)模板台车衬砌施工工艺流程模板台车衬砌工艺流程图(3)主要技术措施①砼原材料：粗骨料最大粒径不大于 4 cm，砂采用中粗砂，水泥标号不低于32.5R；②砼塌落度8~12cm，为了降低水灰比，可在砼中加入减水剂，禁止使用已经初凝的砼；③灌注砼时应注意对称灌注，左右高差不应大于1.5米；④浇筑砼必须对称分层浇筑，振捣密实又不超振；⑤砼灌注封顶时，要注意观察砼是否到位，灌满后必须停止输送砼，否则会导致压坏模板台车；⑥脱模时间选择：夏季12~15小时，冬季15~24小时，脱模时间过早，可能会拉坏砼；过晚脱模困难。

二次衬砌首例分析总结一、工程概况1#隧道区属剥蚀丘陵地貌，地形起伏大，上缓下陡，自然山坡坡度约20°～45°局部达55°,山脊(顶)较陡。

进口处地面高程260.0～265m，出口处地面高程282.0～284m，隧道轴线最大海拔标高410.6m，植被发育。

进口段自然坡度30°～38°，出口段自然坡度20～32°。

左洞起迄桩号为ZK61+065～ZK62+198，右洞起迄桩号YK61+057～YK62+176。

左洞长1133米，右洞长1119米，左右洞平均长1126米，属长隧道。

采用分离式双洞布置。

本合同段隧道第一模拱墙二衬施工，位于？1#隧道右线出口，里程为YK62+145.6～YK62+157.6，长度为12m，围岩等级为Ⅴ级，设计采用ZDK-1衬砌类型，55cm厚C30防水钢筋混凝土，设计总方量为160.2方，于2017年9月6日12点30分至2017年9月7日0点20分完成浇注施工，施工全过程严格按照《公路隧道施工技术规范》及本合同段编制的实施性施工组织设计相关要求进行。

二、首件施工目标1、质量目标交验项目主要指标合格率要求达到100%，分项工程质量评分不低于90分。

2、安全目标无人身重伤事故及其以上事故。

3、环保目标严格按照国家《环境保护法》、《福建省高速公路施工标准化管理指南》、《水土保持法》及龙岩市有关规定落实环保、水保要求。

采取各种工程防护措施，控制水资源污染，水土流失，减少粉尘对空气的污染，降低噪音污染，减少工程建设对沿线生态环境的破坏和污染，确保沿线景观不受破坏，保持生态平衡，创造良好的环境。

4、首件工程施工目的通过衬砌首件施工，确定作业班组最佳投入人数，各种机械设备工具配套数量，衬砌钢筋焊接、衬砌模板台车定位和混凝土浇筑等工艺流程，混凝土的适宜坍落度以及各工序之间的衔接。

从而指导我标段后续二次衬砌施工。

三、首件二次衬砌施工1、施工说明我标段首件衬砌选定在？1#隧道右线出口，里程为YK62+145.6～YK62+157.6，长度为12m，55cm厚C30防水钢筋混凝土，设计总方量为160.2方，我项目部根据招标文件、规范及设计文件要求，经过细致的施工准备，严格按照《福建省高速公路施工标准化管理指南（隧道）》、相关技术规范和二次衬砌施工工艺要求进行了衬砌施工，具体过程如下：2017年8月29日至8月30日，安装排水管、挂设土工布、防水板；2017年8月30日至9月1日，钢筋绑扎施工；2017年9月2日至9月3日，台车定位、预留、预埋件；2013年9月4日至9月5日，台车安装止水带、封挡头模板、加固；2013年9月6日至9月7日，混凝土浇筑施工；本板衬砌浇筑一次完成，砼标号C30，设计坍落度为130～180mm，实测坍落度为165mm。

目录一、工程概况 (2)二、机构组成 (2)三、质量保证措施 (3)四、施工概况 (3)五、质量控制情况 (6)六、施工记录情况 (8)七、施工进度控制 (9)八、施工安全及文明施工情况 (9)九、施工中好技术、好材料、好工艺的应用情况 (10)十、施工中的体会、经验及教训，提出改进方案 (10)十一、首件工程技术参数指标、评述总结 (10)十二、首件工程结论 (11)巴岳山隧道二次衬砌首件工程施工总结一、工程概况本工程位于成渝高速公路复线（重庆境）项目F施工合同段巴岳山隧道出口左线，里程K35+304～K35+316属于巴岳山隧道出口暗洞与明洞相接二次衬砌。

支护类型为S5a，二次衬砌为70cm厚C30防水抗渗钢筋混凝土形式。

二、机构组成1、施工劳动力组织洞身初期支护工程施工人员，具体安排如下：2、施工设备投入情况洞身初期支护施工，投入的施工机械设备如下：3、施工管理机制项目经理部下设工程技术部、安质部、计划合同部、物资设备部、财务部、环保水保部六个职能部门，并设综合办公室，工程技术部下设中心试验室和测量监控室，各职能部门分别负责工程项目的施工技术、材料试验与检验、工程测量、质量、安全、计划、财务、物资设备保障、环境保护、治安保卫、行政管理等工作，确保工程建设任务优质、高效完成。

三、质量保证措施1、工程材料控制措施采购的工程原材料和成品材料（包括构件、成品、半成品），进场前检查验收和取样送检，杜绝不合格材料进入现场。

水泥、钢材等其它外购材料必须出厂证、合格证、检验证齐全，进场后按规定抽检，合格后使用。

地方材料先调查料源，取样试验，试验合格经监理工程师认可后进料。

现场设专业技术人员收料，不合格的材料拒收。

施工过程中若发现不合格材料及时清出现场。

2、施工操作控制措施施工操作者具有相应的操作技能，特别是重点部位工程以及专业性很强的工种，操作者具有相应工种岗位的实践技能，做到考核合格、持证上岗。

施工操作中，坚持“三检”制度，即自检、互检、交接检；所有工序坚持样板制；牢固树立“上道工序为下道工序服务”和“下道工序就是用户”的思想。
