打点计时器要点归纳：
一、认识仪器：
1、 打点计时器是一种使用交流电源的计时的仪器。
2、 电磁打点计时器使用4——6V 交流电，使用时，纸带穿过限位孔，置于复写纸的下方。
3、 电火花打点计时器使用220V 交流电源。
4、 我国电源的频率是50HZ ，每0.02s 打一次点，即相邻两点之间的时间间隔是0.02s 。
5、 使用打点计时器时，先接通电源再让纸带运动。
二、纸带的测量：
1、 选取点击清晰的纸带：
1） 计时点：顺序选取的点，每两个计时点之间的时间间隔为0.02s
2） 计数点：每隔n 个点选一个计数点，每两个计数点之间的时间间隔为（n+1）×0.02s 。
2、 直尺测量，直尺的0点作为坐标原点，将每个计数点的坐标标出来，读数取最小刻度以
下一位。
3、 两点之间的位移△x=x 末-x 初
4、 直接测量的物理量有：时间、位移
三、纸带的相关计算：
1、 平均速度t
x v ∆∆= 2、 瞬时速度：用前后两点的平均速度代替这一点的瞬时速度
3、 做v-t 图像：建立坐标——标度——描点——拟合平滑曲线
4、 求加速度a ：利用图像的斜率可以求加速度t v a ∆∆=
逐差法可以求加速度。
电火花打点计时器使用步骤和注意事项电火花打点计时器是一种常用于实验室和工业生产中的计时工具，它利用电火花的特性来实现精确计时。
本文将介绍电火花打点计时器的使用步骤以及需要注意的事项。
一、使用步骤1. 准备工作在使用电火花打点计时器之前，首先需要做一些准备工作。
确保计时器的电源线已正确接入电源插座，并检查计时器的电源开关是否处于关闭状态。
同时，还要检查计时器的相关电路是否连接牢固，以确保正常的电流传输。
2. 设置计时参数接下来，需要根据实际需求设置计时参数。
电火花打点计时器通常具有可调节的计时范围和精度，可以根据具体情况进行调整。
通过旋转计时器上的调节旋钮，可以选择计时范围（如毫秒、微秒等）和计时精度（如小数位数）。
确保所选计时参数与实验或生产需求相匹配。
3. 进行计时操作设置完成后，可以开始进行计时操作。
根据实验或生产中的需要，在适当位置放置待测物品或待测装置，并确保与电火花打点计时器的电极相连。
然后，打开计时器的电源开关，计时器即开始工作。
4. 观察计时结果在计时过程中，可以通过计时器上的数字显示屏来观察计时结果。
根据所设定的计时参数，计时器会在合适的时机发出电火花，同时在显示屏上显示相应的计时数值。
观察计时结果时，应注意数字显示屏上的数值是否稳定且清晰可辨。
5. 停止计时当计时任务完成或需要停止计时时，可以通过关闭计时器的电源开关来停止计时操作。
此时，计时器将停止工作，并显示最终的计时结果。
如果需要重新进行计时，可以重新设置计时参数并按照上述步骤进行操作。
二、注意事项1. 安全使用在使用电火花打点计时器时，应注意安全问题。
由于计时器涉及电流传输和高压放电，应遵循相关的安全操作规程，避免触碰电极和高压部件，以免发生电击等事故。
在操作过程中，还应注意避免与其他电器设备或易燃物品放置在过近的距离，以免引发火灾或其他安全事故。
2. 精确校准为确保计时结果的准确性，电火花打点计时器需要进行定期的校准。

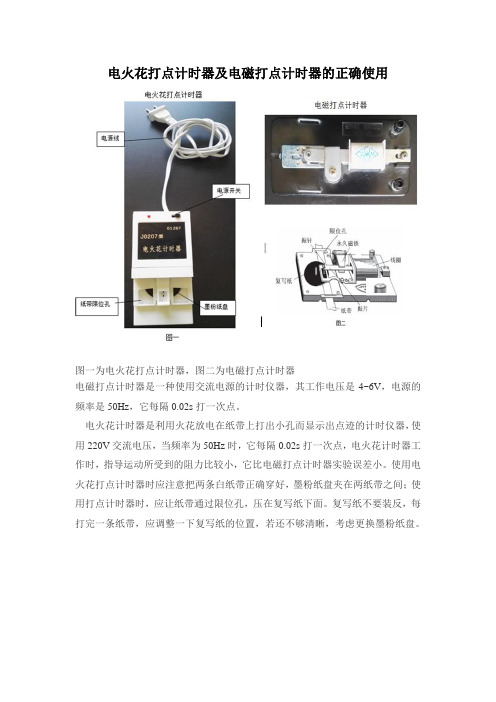

电火花打点计时器及电磁打点计时器的正确使用
图一为电火花打点计时器，图二为电磁打点计时器
电磁打点计时器是一种使用交流电源的计时仪器，其工作电压是4~6V，电源的频率是50Hz，它每隔0.02s打一次点。
电火花计时器是利用火花放电在纸带上打出小孔而显示出点迹的计时仪器，使用220V交流电压，当频率为50Hz时，它每隔0.02s打一次点，电火花计时器工作时，指导运动所受到的阻力比较小，它比电磁打点计时器实验误差小。
使用电火花打点计时器时应注意把两条白纸带正确穿好，墨粉纸盘夹在两纸带之间；使用打点计时器时，应让纸带通过限位孔，压在复写纸下面。
复写纸不要装反，每打完一条纸带，应调整一下复写纸的位置，若还不够清晰，考虑更换墨粉纸盘。
轨道小车实验仪器图组。
电火花打点计时器使用步骤和注意事项引言：电火花打点计时器是一种测量物体运动速度和时间的常用工具。
它利用电火花的形成和灭去，来记录物体通过固定点的时间间隔。
本文将介绍电火花打点计时器的使用步骤和注意事项，以帮助读者正确使用该设备。
一、电火花打点计时器的使用步骤1. 准备工作：确保电火花打点计时器的电源充足并连接稳定。
检查仪器的各个部件是否完好无损。
接下来，将触发装置安装到待测物体上，并调整它的位置，使其能够准确触发电火花。
2. 调试仪器：打开电火花打点计时器的电源开关，并根据仪器的说明书进行相关调试。
调整主观速度和灵敏度等参数，以适应不同的测量要求。
确保触发装置和仪器之间的连接牢固可靠。
3. 开始测量：将待测物体放置在合适的位置上，并确保其运动轨迹经过触发装置。
启动电火花打点计时器并按下计时按钮，开始测量。
观察电火花的形成和灭去，记录下每一次触发的时间点。
4. 停止测量：当待测物体完成运动后，立即停止电火花打点计时器的运行。
记录下最后一次触发的时间点，并关闭电源开关。
5. 数据处理：将测得的时间数据导入计算机或其他数据处理设备中，进行进一步的分析和处理。
根据测量需要，计算平均速度、加速度等相关参数，并进行结果的统计和展示。
二、电火花打点计时器的注意事项1. 安全注意：在使用电火花打点计时器时，要注意安全操作。
避免触摸高压部件，以免发生电击事故。
同时，不要将电火花打点计时器与易燃物品放置在同一空间，以防发生火灾。
2. 保持仪器清洁：定期清洁电火花打点计时器的各个部件，以确保其正常工作。
注意避免灰尘、油污等物质附着在仪器上，影响触发装置的准确性和稳定性。
3. 校准仪器：定期对电火花打点计时器进行校准，以保证其测量结果的准确性和可靠性。
校准应由专业人员进行，遵循相关的标准和流程。
4. 避免外界干扰：在使用电火花打点计时器时，要注意避免外界干扰。
尽量选择安静的环境进行测量，避免电磁干扰和其他噪音对测量结果的影响。
打点计时器的使用操作流程1. 介绍打点计时器是一种常用于计时和计数的工具，广泛应用于各个领域。
本文将详细介绍打点计时器的使用操作流程。
2. 开始计时为了开始计时，需要按照以下步骤进行操作：•步骤 1：确认打点计时器的电源是否已打开，并检查电池电量是否足够。
•步骤 2：找到打点计时器上的“开始”按钮，通常该按钮为一个圆形图标或带有启动标志的按钮。
•步骤 3：按下“开始”按钮，启动计时器。
3. 记录打点打点计时器的主要功能是记录打点次数，以进行计数或计算。
下面是如何记录打点的步骤：•步骤 1：确保计时器已经开始计时。
•步骤 2：在需要打点的时刻，找到打点计时器上的“打点”按钮。
该按钮通常带有一个小圆点或类似于计数的图标。
•步骤 3：按下“打点”按钮，记录一次打点。
•步骤 4：可以根据需要多次重复步骤 2 和步骤 3，记录更多的打点。
4. 暂停和继续计时如果需要暂停计时器，可以按照以下步骤进行操作：•步骤 1：确认计时器正在运行。
•步骤 2：找到打点计时器上的“暂停”按钮，通常表示为一个暂停标志或带有“暂停” 文字的按钮。
•步骤 3：按下“暂停”按钮，计时器将停止计时。
•步骤 4：要继续计时，找到打点计时器上的“继续”按钮，并按下该按钮。
5. 结束计时当计时任务完成时，需要结束计时器，并记录最后的计时结果。
以下是结束计时的步骤：•步骤 1：确认计时器正在运行。
•步骤 2：找到打点计时器上的“停止”按钮，通常表示为一个停止标志或带有“停止” 文字的按钮。
•步骤 3：按下“停止”按钮，计时器将停止计时。
•步骤4：查看显示屏或计时器上的显示结果，记录最后的计时结果。
6. 重置计时器在一些情况下，可能需要将计时器重置为初始状态，准备进行下一次计时。
以下是重置计时器的步骤：•步骤 1：确保计时器已经停止计时。
•步骤 2：找到打点计时器上的“重置”按钮，通常表示为一个重置标志或带有“重置” 文字的按钮。
•步骤 3：按下“重置”按钮，计时器将恢复到初始状态。
电磁打点计时器和电火花打点计时器的分析比较电磁打点计时器和电火花打点计时器都是测定匀变速直线运动中常用的计时工具，但电火花打点计时器在诸多性能方面都优于电磁打点计时器。
下面从工作原理、使用方法和操作性能方面比较两种计时器的异同之处。
一、工作原理1．电磁打点计时器的工作原理：当给电磁打点计时器的线圈通电后，线圈产生磁场，线圈中的振片被磁化，振片在永久磁铁磁场的作用下向上或向下运动，由于交流电的方向每个周期要变化两次，因此振片被磁化后的磁极要发生变化，永久磁铁对它的作用力的方向也要发生变化。
当振片受向下的力，此时打点一次，当电流反向振片受向上的力时不打点，所以在交流电的一个周期内打点一次，即每两个点间的时间间隔等于交流电的周期。
2．电火花打点计时器则是利用火花放电使墨粉在纸带上打出墨点而显出点迹的一种计时仪器，给电火花打点计时器接220V电源，按下脉冲输出开关，计时器发出的脉冲电流，经接正极的放电针和墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在纸带上打出一系列的点，而且在交流电的每个周期放电一次，因此电火花打点计时器打出点间的时间间隔等于交流电的周期。
不管应用哪种打点计时器，如果把纸带跟运动物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移，在纸带上记录下了运动物体的“时——空”分布信息。
当电源的频率都是50 Hz时，每隔0.02 s打一次点，因而两种计时器有相同的数据采集方法与数据整理分析方法。
二、使用方法1. 电磁打点计时器使用前要预先调好，使打点时间间隔均匀和打点轻重适度。
实验中将打点计时器与学生电源的交流档相连接，工作电压为4-6V。
纸带穿过两限位孔，夹在复写纸的下面，用手轻轻拉动纸带，复写纸应随着纸带的移动而微微地转动。
若纸带移动时复写纸不转动，则要调整其位置或压纸框架的松紧程度，然后把纸带的一端夹持在运动物体上。
2．电火花打点计时器使用时，电源插头直接插在交流220V插座内，墨粉纸盘套在纸盘轴上，将两条普通有光白纸带从弹性卡和纸盘轴之间的限位槽中穿过，且墨粉纸盘应夹在两条纸带之间，这样当两纸带运动时，也能带动墨粉纸盘运动。
打点计时器使用操作方法
1. 准备工作：将计时器放置在平稳的表面上，确保它不会滑动或倾斜。
2. 设置时间：根据需要设置计时器的时间。
大多数计时器都具有按钮或旋钮，用于增加或减少分钟和秒数。
使用这些按钮或旋钮来设置你所需的时间。
3. 启动计时器：找到计时器上的“开始”按钮或开关，并按下它。
一旦你启动计时器，它将开始倒计时。
4. 暂停和恢复计时器：有时你可能想暂停计时器。
找到计时器上的“暂停”按钮或开关，并按下它。
这将停止计时器，但保存下已经过去的时间。
要恢复计时器，请按“恢复”按钮或开关。
5. 重新设置计时器：如果你需要重新设置计时器，使其从头开始计时，找到计时器上的“重置”按钮或开关，并按下它。
这将清除已经过去的时间，并让计时器回到设定的时间。
6. 停止计时器：在达到设定的时间后，计时器将发出警告信号，意味着时间已经过去。
找到计时器上的“停止”按钮或开关，并按下它来停止计时器。
请注意，不同的计时器品牌和型号可能具有不同的操作方法。
因此，请先阅读并遵循计时器的使用说明书。
1、研究物体匀变速直线运动实验仪器：打点计时器、交流电源(电火花打点计时器—220V，电磁打点计时器—4～6V)、纸带、小车、轨道、细绳、钩码、刻度尺、导线实验原理:打点计时器上同时记录了时间和位置两个信息，通过s，t可以判断物体是否匀变速，若是可以求得其加速度；数据处理方法。
（纸带处理）实验步骤：(1)把附有滑轮的轨道放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在轨道没有滑轮一端，连接好电路；再把细绳拴在小车上，细绳跨过滑轮，下边挂上合适的钩码；把纸带穿过打点计时器，并把它的一端固定在小车的后面(若是电火花打点计时器，用两个纸带分别从上下两边穿过墨粉纸盘)。
(2)把小车停在靠近打点计时器处，接通电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点，换上新纸带，重复三次。
(3)从三条纸袋中选择一条比较理想的纸带，舍掉开头比较密集的点，在后边便于测量的地方找一个开始点，并把每打五个点的时间作为时间的单位，即T=0.02×5=0.1s，在选好的开始点下面记作0，第六点作为计数点1，依次标出计数点2、3、4、5、6。
两相邻计数点间的距离用刻度尺测出分别记作s1、s2 (6)(4)求出a的平均值，它就是小车做匀变速直线运动的加速度。
注意事项：(1)小车的加速度宜适当大些，可以减小长度的测量误差。
(2)细绳尽可能与木板平行，以确保细绳对小车拉力不变；(3)开始释放小车时，小车应尽量靠近打点计时器(4)先通电后放开小车(5)要区别计时器打出的点与人为选取的计数点（一般把计时器打出的5个点作为一个计数点），选取的计数点不少于6个；(6)若为电磁打点计时器（f打点=f电源，电源频率越大，针与纸带摩擦越大，a越小），若出现连续直线，则抬高针；若为电火花则无针与纸带的摩擦。
纸带运动时不要让纸带与打点计时器的限位孔摩擦。
(7)不要分段测量各段位移，尽可能的一次测量完毕(可先统一量出到记数起点之间的距离)。
纸带 打点计时器图1-1打点计时器实验实验名称：打点计时器测小车加速度（重力加速度）实验原理：电磁打点计时器（电火花打点计时器）都是使用50Hz 交流电，所以每隔0.02s 都会打下一个点。
实验器材：（测小车加速度）打点计时器、纸带若干条、铅笔、签字笔、毫米刻度尺、交流电源、带滑轮的长木板、小车、钩码（测重力加速度）打点计时器、纸带若干条、铅笔、签字笔、毫米刻度尺、交流电源、重锤、缓冲沙盒 实验图：实验步骤：（一）实验操作部分1.依照实物图连接好电路图。
（注意：一定要使用交流电源！电磁打点计时器是6v 低压交流电源；电火花打点计时器是220v 交流电源。
测重力加速度时，使用的是铁架台；测小车加速度时使用的是带定滑轮的长木板，山东科技大版在设计该实验室使用了调节长木板与水平桌面的夹角来使得小车的下滑分力来平衡小车与长木板间的摩擦力）2.取一条长度合适的纸带，一段与小车相连，另一端穿过打点计时器限位孔并压在复写纸之下。
将小车另一端通过细线、绕过定滑轮与钩码相连。
并将小车靠近打点计时器，并用手按住小车。
（测重力加速度时）将纸带一端与重锤相连，另一端通过打点计时器限位孔压在复写纸之下，用手提起纸带使重锤靠近打点计时器。
3.接通电源，让打点计时器先工作一会在释放小车。
（测重力加速度时）先接通电源，让打点计时器先工作一会，再释放重锤。
4.在小车运动到快靠近定滑轮时关闭电源，同时按住小车，取下纸带。
（测重力加速度时）待纸带落入缓冲沙盒后在关闭电源。
5.换上新纸带，改变小车自重或钩码重，重复多次实验。
（测重力加速度时）在实验室不同的位置同一高度、同一位置不同高度等采用控制变量法多做几次。
6.挑选点迹清晰的纸带，将起点处标记为O 点，以后依次每隔四个点标为一个计数点，分别为A 、B 、C 、D ……并用毫米刻度尺量出每两个相邻计数点间的距离，分别记为1x 、2x 、纸带夹子重物打点计时器接电源图1-23x 、4x ……进行数据处理。
电磁打点计时器的使用流程1. 介绍电磁打点计时器是一种常用于测量物体运动速度的仪器。
它通过使用电磁感应原理来检测物体通过计时器的次数，并根据所设置的定标参数计算出物体的速度。
本文档将介绍电磁打点计时器的使用流程，以帮助用户正确操作和获取准确的测量结果。
2. 材料准备在开始使用电磁打点计时器前，需要准备以下材料： - 电磁打点计时器主机 - 接收器和传感器 - 电源适配器或电池 - 数据线（如果需要连接到电脑）3. 连接和设置1.将电磁打点计时器主机连接到电源适配器或插入电池。
2.将接收器连接到主机，并将传感器插入接收器。
3.确保传感器与测量物体相互接触并保持稳定。
4.打开电磁打点计时器主机，进入设置界面。
4. 设置定标参数1.在设置界面中，选择“定标参数”选项。
2.根据实际需求，输入测量物体的长度（或周期）信息。
3.根据测量物体的运动方式（匀速或非匀速），选择相应的模式。
4.确认设置，并返回主界面。
5. 开始测量1.将测量物体放置在传感器上，并确保传感器适当靠近物体。
2.在主界面上选择“开始测量”选项。
3.打开物体的运动，并确保物体通过传感器时产生打点信号。
4.当测量结束时，选择“停止测量”选项。
6. 查看结果1.在主界面上选择“结果查看”选项。
2.可以查看测量结果，包括物体通过传感器的次数、花费的时间以及平均速度等信息。
3.如果需要导出结果，可以使用数据线将电磁打点计时器连接到电脑，并使用相关软件将结果导出。
7. 数据分析根据测量结果，可以进行进一步的数据分析来获得更多信息。
以下是一些常见的数据分析方法： - 绘制速度-时间图表，以观察物体的速度变化趋势。
- 分析速度与时间的关系，以确定物体的加速度或减速度。
- 比较不同物体的测量结果，以观察其速度差异。
8. 注意事项在使用电磁打点计时器时，需要注意以下事项： - 确保传感器与测量物体的接触良好，以确保准确的测量结果。
- 防止传感器与其他金属物体接触，以避免干扰信号。
实验1：练习使用打点计时器
【实验目的】
了解电磁打点计时器和电火花打点计时器构造和工作原理，练习使用打点计时器，利用打上点的纸带研究物体的运动。
【实验原理】
电磁打点计时器是一种使用交变电源的计时仪器图1工作电压为4~6 V，能够按照相同的时间间隔，在纸带上连续打点。
当电源频率是50 Hz 时，每隔0.02s 打一次点。
如果把纸带和运动的物体连在一起，纸带上各点之间的距离就表示相应时间间隔中物体的位移大小。
由这些点的位置，我们可以了解物体运动的情况。
还有一种打点计时器叫
作电火花打点计时器，它的计时原理与电磁打点计时器
相同，不过，电火花打点计时器使用交变电源工
作的电压为220V，在纸带上打点的不是振针和复写纸，
而是电火花和墨粉。
图1
【实验器材】
电火花打点计时器、纸带、复写纸、导线、220V交流电源、刻度尺。
【实验步骤】
1.了解打点计时器的构造，然后把它固定好。
2.安装纸带。
3.启动电源，用手水平拉动纸带,纸带上就打出一行小点。
随后关闭电源。
4.取下纸带，从能够看清的某个点开始（起始点），往后数出若干个点。
例如数出n个点，算出纸带从起始点到第n个点的运动时间t.
5.用刻度尺测量出从起始点到第n个点的位移x。
测量之前，自己先设计一
个表格，用来记录时间及位移。
【数据处理与保存】
【注意事项】
1、通过测量仪器直接读取的数据是原始数据。
它是宝贵的实验资料，要如实记录、妥善保存。
2、先启动电源，后拉动纸带。
电火花打点计时器及电磁打点计时器的正确使用
图一为电火花打点计时器，图二为电磁打点计时器
电磁打点计时器是一种使用交流电源的计时仪器，其工作电压是4~6V，电源的频率是50Hz，它每隔0.02s打一次点。
电火花计时器是利用火花放电在纸带上打出小孔而显示出点迹的计时仪器，使用220V交流电压，当频率为50Hz时，它每隔0.02s打一次点，电火花计时器工作时，指导运动所受到的阻力比较小，它比电磁打点计时器实验误差小。
使用电火花打点计时器时应注意把两条白纸带正确穿好，墨粉纸盘夹在两纸带之间；使用打点计时器时，应让纸带通过限位孔，压在复写纸下面。
复写纸不要装反，每打完一条纸带，应调整一下复写纸的位置，若还不够清晰，考虑更换墨粉纸盘。
轨道小车实验仪器图组。
电火花打点计时器及电磁打点计时器的正确使用
图一为电火花打点计时器，图二为电磁打点计时器
电磁打点计时器是一种使用交流电源的计时仪器，其工作电压是4~6V，电源的频率是50Hz，它每隔0.02s打一次点。
电火花计时器是利用火花放电在纸带上打出小孔而显示出点迹的计时仪器，使用220V交流电压，当频率为50Hz时，它每隔0.02s打一次点，电火花计时器工作时，指导运动所受到的阻力比较小，它比电磁打点计时器实验误差小。
使用电火花打点计时器时应注意把两条白纸带正确穿好，墨粉纸盘夹在两纸带之间；使用打点计时器时，应让纸带通过限位孔，压在复写纸下面。
复写纸不要装反，每打完一条纸带，应调整一下复写纸的位置，若还不够清晰，考虑更换墨粉纸盘。
轨道小车实验仪器图组。
