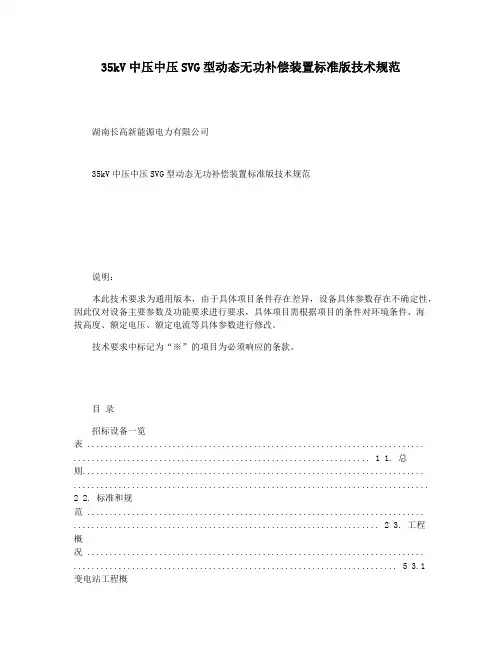

35kV中压中压SVG型动态无功补偿装置标准版技术规范湖南长高新能源电力有限公司35kV中压中压SVG型动态无功补偿装置标准版技术规范说明：本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。
技术要求中标记为“※”的项目为必须响应的条款。
目录招标设备一览表 ........................................................................... .................................................................. 1 1. 总则............................................................................ ...............................................................................2 2. 标准和规范 ........................................................................... .................................................................... 2 3. 工程概况 ........................................................................... ........................................................................ 5 3.1变电站工程概况 ........................................................................... ............................................................ 5 3.2 环境条件 ........................................................................... ..................................................................... 5 3.3 安装地点 ........................................................................... ..................................................................... 6 4. 技术规范 ........................................................................... (6)4.1 成套补偿装置技术要求 ........................................................................... ..................................... 6 4.2 SVG装置技术要求 ........................................................................... ............................................ 7 4.3 运行环境要求及外壳等级 ........................................................................... ................................. 9 4.4 其他功能 ........................................................................... ............................................................. 9 5. 供货............................................................................ .. (10)5.1 一般要求 ........................................................................... ........................................................... 10 5.2．供货范围 ........................................................................... ........................................................... 11 5.3. 备品备件 ........................................................................... ............................................................ 11 6. 技术资料和交付进度 ........................................................................... .. (11)6.1 一般要求 ........................................................................... ........................................................... 11 6.2 技术文件 ........................................................................... ........................................................... 12 6.3 投标方应提供的技术文件 ........................................................................... ............................... 13 7. 设备监造（检验）和性能验收试验 ........................................................................... .. (13)7.1 概述 ........................................................................... ................................................................... 13 7.2 检验和监造 ........................................................................... ....................................................... 14 7.3 试验 ........................................................................... ................................................................... 14 8. 技术服务及培训 ........................................................................... . (15)8.1 项目管理 ........................................................................... ........................................................... 15 8.2 现场技术服务 ........................................................................... ................................................... 16 8.3 培训 ........................................................................... ................................................................... 16 8.4 质量保证 ........................................................................... ........................................................... 17 9. 包装、运输和贮存 ........................................................................... ...................................................... 17 附录A 对技术规范书的意见和同规范书的差异 ........................................................................... ......... 19 附录B关键部件及元器件表 ........................................................................... ............................................ 19 附录C销售运行业绩表 ........................................................................... . (19)招标设备一览表本工程所需设备要求SVG动态无功补偿装置感性容量不小于 Mvar，容性容量不小于―____Mvar（户外组合柜安装方式）套，具体供货清单如下表所示：主要供货清单名称型号单位数量备注一 SVG部分 IGBT采用英飞凌套 1 SVG功率柜（Infineon）、赛米控（SEMIKRON）、富士（Fuji）、三菱（Mitsubishi）等国际知名品牌的优质产品； DSP全数字控制系统控制芯片：美国TI公司的DSP微处理器含成套设备的自身保护功能套 2 SVG控制柜面 3 SVG充电柜面 4 电抗器柜户内布置干式/油浸- kVA 35/10 带套管CT A 31.5kA/4s 设备内部连接电缆及电缆附件；电缆附件采用冷缩电缆终端散热风道、加热系统、照明系统、安全防护设施、围栏等面 12Mvar容量以下配置有户外变压器的配置二连接变压器台三 35kV 户外隔离开关套四连接电缆及附件套五成套装置其他配套装置套注：在保证使用性能和功能前提下，连接变压器容量、接线组别投标方可根据需要配置。
10KV高压动态无功补偿技术协议要点一、背景高压电力系统中，电流和电压之间的相位差引起了无功电能的流失，使得电力系统效率低下。
传统的无功补偿器通常采用静态方式进行无功补偿，效果不佳。
而采用动态无功补偿技术，可以有效地提高电力系统的效率，减少电能的损耗，降低系统损耗和能源消耗。
二、技术原理动态无功补偿技术基于功率电子技术，通过瞬时响应的无功电流，来实现对电压和功率因数的控制。
这种技术能够在瞬间感知到状态改变，快速响应实现调节，并能够适应不同负荷情况，使得电力系统在不同情况下都能够保持较佳的效率。
三、技术要点1.高效的响应能力：动态无功补偿器能够大幅提高响应速度，实现快速的无功补偿。
这种技术的响应速度通常在20ms以内，对于电力系统来说非常重要。
2.精准的电气参数控制：动态无功补偿器能够精确地控制电气参数，比如电压、电流、功率因数等，确保电力系统的稳定性和高效性。
3.自适应控制能力：动态无功补偿器具有自适应控制能力，能够自动适应电力系统的负荷变化，从而实现对功率因数的自动调节。
4.可靠的保护机制：动态无功补偿器还具有完善的保护机制，可以监测电力系统的工作状态，一旦出现异常情况，能够自动切断电力系统的连接，保护设备和人员的安全。
四、应用范围动态无功补偿技术主要应用于中、高压电力系统中，特别是适用于电容器、感性负载等需要进行无功补偿的场合。
在电网运行、电压稳定、电力质量、室内外电气设备等方面，都有着广泛的应用。
五、同时考虑的问题在使用动态无功补偿技术时，还需要考虑配合使用电力设备的其它技术，比如中压柜、高压电机、电力电子等，以实现对整个电力系统的协调运行和优化控制。
六、动态无功补偿技术作为现代电力系统中的一种新型技术，能够提高电力系统的效率，减少无功电能的流失，从而减少能源消耗，是现代电力系统运行的重要组成部分。
通过对技术原理、技术要点和应用范围的了解，我们能够更好地使用其优势，提升电力系统的效率和可靠性，实现更好的能源利用和环境保护。
无功补偿技术协议协议概述无功补偿技术协议是一份双方协商达成的技术合作协议，用于解决工业生产中因电力消耗引起的无功功率过大问题。
该协议旨在提高能源利用效率，降低能源消耗，进而降低企业的生产成本。
技术原理由于交流电路的旋转磁场产生了感应电动势，使得无功功率的流动难以避免。
对于一些需要大量耗电的设备，如电动机、焊接机等，产生的无功功率将会较大。
这些无功功率流到电力系统中，会形成电容电流，消耗了实际电能，同时会导致电网电压不稳。
通过无功补偿技术，可以消耗、补偿这些无功功率，从而减少电网电压波动，提高供电的质量，降低配电线路的线损率，提高电能的使用效率。
技术要求无功补偿技术的实现需要以下几个方面的技术要求：1.无功补偿设备的选型：根据生产设备的实际电压、电流等参数，选择合适的无功补偿装置。
一般来讲，容性补偿器适用于局部负载无功补偿，静态无功补偿器适用于全局无功补偿。
2.总并联电容组的设计：根据实际用电需求、电源质量、保护要求等设计总并联电容组的组成、电容量、电压等参数，保证其补偿效果和安全性。
3.控制器的选型：静态无功补偿器需要配备恰当的控制器，控制器需要能够准确地调整电缆的电压和电流，使其与电网的电压、电流同频不受相位差干扰。
4.通讯模块的连接：对于一些高级无功补偿设备，需要与数据采集系统进行联动，以实现自动化控制。
协议条款双方在签订协议之前，应当详细商讨协议的具体内容和技术要求，制定合理的技术实施方案。
在实际施工或设备安装过程中，双方应当对协议的实施结果进行检查和验收，确保无功补偿技术能够有效地改善生产负荷对电力系统的影响，避免出现电压波动、电流过载等问题。
在设备维护过程中，应根据设备的使用情况进行定期检查和维护，确保设备的可靠性和寿命。
如有争议，双方应当通过友好协商、调解解决，如无法解决，双方可以通过仲裁或司法途径解决。
总结无功补偿技术协议是一份双方协商达成的技术合作协议，其目的是解决工业生产中因电力消耗引起的无功功率过大问题，提高能源利用效率，降低能源消耗，进而降低企业的生产成本。
35kV静止无功发生器成套装置技术协议第一节技术协议一、总则1、本技术协议书仅适用于中铝宁夏能源太阳山风电厂五期110kV升压站主变扩建工程动态无功补偿装置(SVG)得加工制造与供货。
技术协议中提出了对设备本体及附属设备得功能设计、结构、性能、安装与试验等方面得技术要求。
2、本技术协议提出得就是最低限度得技术要求,并未对一切技术细节做出规定,也未充分引述有关标准与规范得条文,供方应提供符合本技术规范引用标准得最新版本标准与本技术协议技术要求得全新产品,如果所引用得标准之间不一致或本技术协议所使用得标准如与供方所执行得标准不一致时,按要求较高得标准执行。
3、本技术协议将作为订货合同得附件,与合同具有同等得法律效力。
本技术协议未尽事宜,由合同签约双方在合同谈判时协商确定。
4、供方保证提供得产品符合安全、健康、环保标准得要求。
供方对成套设备(含辅助系统与设备)负有全部技术及质量责任,包括分包(或采购)得设备与零部件。
5、本技术协议提出了对SVG技术参数、性能、结构、试验等方面得技术要求。
6、若供方所提供得技术资料协议前后有不一致得地方,以有利于设备安装运行、工程质量为原则,由需方确定。
二、标准与规范1、合同设备包括供方向其她厂商购买得所有附件与设备,这些附件与设备应符合相应得标准规范或法规得最新版本或其修正本得要求。
2、除非合同另有规定,均须遵守最新得国家标准(GB)与国际电工委员会(IEC)标准以及国际单位制(SI)标准,尚没有国际性标准得,可采用相应得生产国所采用得标准,但其技术等方面标准不得低于国家、电力行业对此得各种标准、法规、规定所提出得要求,当上述标准不一致时按高标准执行。
3、供方提供得设备与配套件要符合以下最新版本得标准,但不局限于以下标准,所有设备都符合相应得标准、规范或法规得最新版本或其修正本得要求,除非另有特别说明外,合同期内有效得任何修正与补充都应包括在内。
DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》DL/T597-1996 《低压无功补偿控制器订货技术条件》GB/T 11920-2008《电站电气部分集中控制设备及系统通用技术条件》GB 1207-2006 《电磁式电压互感器》SD 325-89 《电力系统电压与无功电力技术导则》DL/T 840-2003 《高压并联电容器使用技术条件》GB 50227-2008 《并联电容器装置设计规范》GB 311、1-1997 《高压输变电设备得绝缘配合》GB 311、2-2002 《绝缘配合第2部分:高压输变电设备得绝缘配合使用导则》GB 311、3-2007 《绝缘配合第3部分:高压直流换流站绝缘配合程序》GB/T 311、6-2005 《高电压测量标准空气间隙》GB/T 11024、2-2001《标称电压1kV以上交流电力系统用并联电容器第2部分:耐久性试验》JB/T 8170-1995 《并联电容器用内部熔丝与内部过压力隔离器》GB 50227-2008 《并联电容器装置设计规范》GB/T 11024、1-2001 《标称电压1kV以上交流电力系统用并联电容漆第1部分:总则性能、试验与定额安全要求安装与运行导则》JB7111-1993 《高压并联电容器装置》DL/T 604-2009《高压并联电容器装置使用技术条件》JB/T 5346-1998《串联电抗器》GB 1985-2004《高压交流隔离开关与接地开关》DL/T 653-2009 《高压并联电容器用放电线圈使用技术条件》DL/T 462－1992 《高压并联电容器用串联电抗器订货技术条件》GB/T 15166、4-2008 《高压交流熔断器第4部分:并联电容器外保护用熔断器》DL/T620 《交流电气装置得过电压保护与绝缘配合》GB/T 11032-2000 《交流无间隙金属氧化物避雷器》GB/T 11024、1-2001 《放电器》GB2900 《电工名词术语》GB/T 311、2-2002 《绝缘配合第2部分:高压输变电设备得绝缘配合使用导则》GB 5582 《高压电力设备外绝缘污秽等级》GB/T 11022-1999 《高压开关设备与控制设备标准得共用技术要求》GB1985 《交流高压隔离开关与接地开关》GB 2536 《变压器油》GB 5273-1985 《变压器、高压电器与套管得接线端子》GB/T 775、1-2006《绝缘子试验方法第1部分:一般试验方法》GB/T 775、2-2003 《绝缘子试验方法第2部分:电气试验方法》GB/T 775、3-2006 《绝缘子试验方法第3部分:机械试验方法》GB/T 4109-2008 《交流电压高于1000V得绝缘套管》GB 1094、1-1996 《电力变压器第一部分总则》GB 1094、2-1996 《电力变压器第二部分温升》GB 1094、3-2003《电力变压器第3部分: 绝缘水平、绝缘试验与外绝缘空气间隙》GB 1094、5-2008 《电力变压器第5部分:承受短路得能力》GB/T 6451-2008 《油浸式电力变压器技术参数与要求》JB/T 10088-2004 《6kV～500kV级电力变压器声级》DL/T 574-2010 《变压器分接开关运行维修导则》GB/T 13499-2002 《电力变压器应用导则》GB/T 12325-2008 《电能质量供电电压偏差》GB 12326-2008 《电能质量电压波动与闪变》GB/T 14549-1993 《电能质量公用电网谐波》GB/T 15543-2008 《电能质量三相电压不平衡》GB/T 14285-2006 《继电保护与安全自动装置技术规程》GB 50217-2007 《电力工程电缆设计规范》GB/T 14598、3-1993《电气继电器第五部分:电气继电器得绝缘试验》DL/T 677-2009 《发电厂在线化学仪表检验规程》Q/RX 220-09 包装标准。
--------------油田10KV高压动态无功补偿装置技术协议甲方：联系电话：------------- 传真：---------------------一、引用标准下列涉及的所有规范、标准或材料规格( 包括一切有效的补充或附录)均应为最新版本，即以买方发出本装置订单之日作为采用最新版本的截止日期。
引用的规范和标准☉GB/T 12325《电能质量供电电压允许偏差》☉GB 12326《电能质量电压波动和闪变》☉GB/T14549《电能质量公用电网谐波》☉GB/T 15543《电能质量三相电压允许不平衡度》☉IEC 60815-05：1986《污染条件下绝缘选择》☉IEC 61954-2003《输配电系统用电力电子器件－SVC晶闸管阀试验》☉GB/T 20297-2006《静止无功补偿装置(SVC)现场试验》☉GB/T 20298-2006《静止无功补偿装置(SVC)功能特性》JB 3336-83《电站设备自动化装置通用技术条件》SD 325-89《电力系统电压和无功电力技术导则》☉GB11032-2000《交流无间隙金属氧化物避雷器》☉DL462-1992 《高压并联电容器用串联电抗器订货技术条件》☉GB50227-2008《并联电容器装置设计规范》☉其它有关规程和标准二、使用环境条件：安装地点：户外安装1）环境温度：-25℃～+45℃，24小时内平均温度不超过+25℃2）贮存温度：-25℃～+70℃，在极限值下不施加激励力量，不出现不可逆变化，恢复后，装置能正常工作3）相对湿度：不超过90%4）大气压力：80～110kPa5）抗震能力：8级地震烈度6）污秽等级：Ⅲ级7）不允许有爆炸危险的介质，不允许含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在，具有防御雨、雪、风、沙的设施三、工作电源3.1交流电源a、额定电压：三相380V，单相220V。
b、允许偏差：-20%～+40%。
国电中卫宣和光伏电站一期20MWp工程35kV无功补偿成套装置技术规范书采购方：国电太阳能系统科技（上海）有限公司供货方：设计方：上海能辉电力科技有限公司批准：审核：校核：编写：第一章总的要求1.1.本技术协议适用于国电宣和光伏电站一期20MWp工程35kV静止型动态无功补偿成套装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2.本设备技术协议书提出了最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合工业标准和本协议书的优质产品。
1.3.供方提供的设备必须完全符合本协议书的要求。
1.4. 供方应执行本技术协议所列标准。
有不一致时，按较高标准执行。
1.5.若供方所提供的技术协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由买方确定。
1.6.合同签订后1周内，按本协议要求，供方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，由买方确认。
1.7.本设备技术协议书未尽事宜，由供、需双方在技术联络会时协商确定。
1.8.供方保证提供的产品符合安全、健康、环保标准的要求。
供方对成套设备(含辅助系统与设备)负有全部技术及质量责任，包括分包(或采购)的设备和零部件。
买方有权参加分包、外购设备的采购和技术谈判，供方和买方协商，最终买方确定分包厂家，但技术上由供方负责归口协调。
1.9.在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，在设备投料生产前，供方在设计上给予修改。
具体项目由买卖双方共同商定。
1.10. 本设备技术协议书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
第二章工程概况本工程拟建在宁夏回族自治区中卫市宣和镇境内。
中卫市地处黄河前套之首，位于宁夏回族自治区中西部，宁、甘、蒙三省区交汇处，东与吴忠市接壤，南与固原市及甘肃省靖远县相连，西与甘肃省景泰县交界，北与内蒙阿拉善左旗毗邻，地跨36°09′N～37°43′N 、104°17′E～106°10′E，东、西长约130km，南、北宽约180km。
无功补偿改造合同7篇篇1甲方（改造方）：____________________乙方（被改造方）：____________________鉴于甲方需要对乙方进行电力无功补偿改造工程，以提升电力系统的运行效率、优化电能质量并降低能源消耗。
甲、乙双方经友好协商，在平等、自愿的基础上，就本次无功补偿改造工程达成如下协议：一、合同背景及目的本合同旨在明确甲、乙双方在无功补偿改造工程中的权利与义务，确保改造工程的顺利进行及完成后的正常运行。
二、改造范围与内容1. 改造范围：乙方的电力系统及相关设施。
2. 改造内容：包括但不仅限于电容器、电抗器、滤波器等无功补偿装置的安装、调试及运行维护。
三、工程期限与进度安排1. 改造工程开工日期：自本合同签订之日起计算。
2. 工程进度：甲方应按照预定的进度表进行施工，如遇特殊情况需及时调整并通知乙方。
3. 工程验收：改造工程完成后，由双方进行验收，并签署验收报告。
四、合同金额及支付方式1. 改造工程总金额：人民币________元（大写：____________________元整）。
2. 支付方式：甲方完成改造工程并通过验收后，乙方应按照合同约定支付款项。
3. 付款期限：自验收合格之日起______个工作日内支付完毕。
五、质量保证与售后服务1. 甲方应保证改造工程的质量，符合相关国家标准及规范。
2. 甲方提供为期______年的质保期，自验收合格之日起计算。
3. 质保期内，如因甲方原因导致设备故障，甲方应负责免费维修或更换。
4. 甲方提供售后服务，包括但不仅限于技术咨询、技术支持等。
六、安全责任与风险承担1. 改造工程期间，甲方应遵守安全生产规定，确保施工安全。
2. 如因甲方原因导致安全事故，甲方应承担相应责任。
3. 改造工程过程中，因不可抗力因素导致的损失，由双方协商处理。
七、知识产权保护1. 双方在本次改造工程中产生的技术成果、知识产权等，按照相关法律法规进行处理。
无功补偿技术服务合同范本甲方：（委托方）地址：联系人：电话：乙方：（服务方）地址：联系人：电话：鉴于甲方拥有相关设备，希望由乙方提供无功补偿技术服务，双方经友好协商，达成如下协议：第一条服务内容1.1 乙方将根据甲方设备的实际情况，提供无功补偿技术服务，确保设备运行时的无功需求得到恰当的补偿。
1.2 乙方将提供定期检查服务，确保设备处于良好运行状态，避免因无功功率不足而导致的电力质量问题。
1.3 如需要，乙方将提供技术支持和解决方案，帮助甲方提高设备效率，节约能源开支。
第二条服务费用2.1 甲方需根据乙方提供的定期服务报价支付相应的服务费用，服务费用应在每次服务完成后15个工作日内支付。
2.2 如有额外工作或费用产生，双方应在协商一致的情况下确定支付方式和金额。
第三条保密条款3.1 双方在履行合同过程中可能涉及到的商业秘密或技术资料，均应保密，不得外泄。
3.2 在合同履行过程中，双方应相互尊重对方的商业信誉，不得散布虚假信息或恶意中伤对方。
第四条违约责任4.1 若一方未能按照约定支付服务费或提供应有的技术支持，应当承担违约责任并赔偿对方因此而遭受的损失。
4.2 若一方在合同履行过程中恶意泄露商业机密或传播虚假信息，应当向对方支付违约金，并承担相应的法律责任。
第五条争议解决5.1 在合同履行过程中，如发生争议，双方应本着友好协商的原则解决。
如协商不成，应提交给双方约定的仲裁机构解决。
第六条合同终止6.1 合同期满后，双方如需继续合作，应在合同结束前提前协商签署新合同。
如果一方有违约行为，另一方有权提前终止合同。
6.2 在以下情况下，合同提前终止：一方严重违反合同规定，致使合同无法履行；根据国家法律法规变动，导致合同无法继续履行。
第七条其他事项7.1 本合同一式两份，双方各持一份，具有同等法律效力。
7.2 本合同未尽事宜，双方可另行协商确定，并作为合同的补充。
甲方（盖章）：乙方（盖章）：签订日期：签订日期：以上为甲、乙双方就无功补偿技术服务达成的合同，自双方签字盖章之日起生效，具有法律效力。
附件：徐州钛白化工有限责任公司8万吨/年钛白粉(硫、钛一体化热能利用)项目高压自动无功补偿装置技术协议买方：徐州钛白化工有限责任公司代表卖方：山东迪生电气股份有限公司代表1 项目说明工程名称：徐州钛白化工有限公司年产80000吨钛白粉项目工程内容：10kV高压自动无功补偿装置安装容量：3000kvar/套，装置分3个回路，不等容投切，分组容量：600kvar+900kvar+1500kvar；安装地点：户内安装设备套数：2套2 概述2.1 范围本规格书包括了用于徐州钛白化工有限公司年产80000吨钛白粉项目10kV 并联电容器装置设计、制造及安装的基本技术要求。
2.2 标准及规范并联电容器的设计、制造和试验遵循:* GB 50227-2008 并联电容器装置设计技术规范* JB 7111-1993 高电压并联电容器装置技术说明* GB 11032-2000 交流无间隙金属氧化物避雷器* DL/T653-2009 高电压并联电容器用放电线圈订货技术条件* GB 14808-2001 交流高压接触器和基于接触器的电动机启动器* GB 3906-2006 3.6 ～40.5kV 交流金属封闭开关设备和控制设备* GB 1207-2006 电磁式电压互感器* GB 3804-2004 3.6～40.5kV高压交流负荷开关3、总则3.1本技术规格书提出了对自动无功补偿装置(以下简称装置)的功能设计、结构性能、安装等方面的技术要求。
3.2 本技术规格提出的是最低限度的要求，并未对所有技术细节做出规定，也未完全陈述与之有关的规范和标准。
供货方提供符合本技术规格和有关工业标准要求的装置。
3.3 本技术规格书所使用的标准如与供货方执行的标准发生矛盾时，按较高标准执行。
3.4 合同规定的文件，含图纸、计算、说明、使用手册等均使用中文和国际单位制(SI)。
4.工作范围4.1 供货方的工作范围供货方提供满足本技术规格要求所必须的成套装置和各项服务。
包括下列内容: —按照系统运行要求、本技术规格规定和适用的工业标准，设计生产完整的电容器自动投切装置；—提供构成电容器自动投切装置所必需的全部硬件，并负责装置内的接线；—达到本装置技术规格所规定的全部功能要求，并向招标方提供最终图纸资料；—按照合同规定的进度要求，按时发运电容器自动投切装置全套设备；—据本技术规格的要求，提供必须的安装详图和安装指导；—通电启动和调试服务，达到本技术规格书对装置提出的全部功能要求；—负责培训招标方的运行、维护和工程技术人员，并使这些培训人员能够得心应手地操作、维护装置；—提出装置的接地要求：装置接地可直接接在系统接地网上，接地电阻小于5欧姆，。
4.2招标方的工作范围—所有的基础、地脚螺栓和灌浆；—所有现场接线、电缆敷设；—模拟量、数字量输入信号接点；—按供货方要求提出的装置接地要求，提供安装和接地所需电缆；—装置设备卸载和安装所需的劳动力和服务；4.3工作范围界面招标方与供货方工作的分界面以设备接线端子排为界面。
端子排以内的应用软件设计、出厂调试及现场安装调试等工作属供货方责任。
5. 环境条件5.1 环境温度* 极端最高温度：＋45 ℃* 极端最低温度：－25 ℃* 最热月平均温度：＋35 ℃* 最冷月平均温度：－25 ℃* 年平均温度：＋35 ℃5.2 相对湿度月平均相对湿度≤ 90 %5.3 海拔高度海拔高度≤1000m5.4地震耐受能力地震基本裂度： VI 度地震设防烈度： 8 度设计基本地震加速度值： 0.20g5.5 端子板，螺栓，螺母和垫圈及柜体所有附件采取防腐蚀措施6. 系统参数－系统额定电压 10kV－系统最高电压 12kV－系统额定频率 50Hz－ 10kV系统中性点接地方式不直接接地－设备安装地点户内－进线方式 10kV电缆下进线－整体外型尺寸 3500×1400×2500（宽×深×高）7. 技术参数－分组电容器额定容量： 600kvar+900kva+1500kvar－单只电容器容量： 200kvar、300kvar、500kvar－额定电流： 157A－主接线方式：三相单星形－电容偏差：－５%~ +5 % Cn两相比≤1.02 －电容损耗角正切值： tgδ≤ 0.0005－电抗率: 6％－装置绝缘水平：工频耐压： 42kV 、1mim；雷电冲击耐压： 75kV；辅助电路工频耐压： 2kV 、1mim。
7、容量配置清单7.1配置清单按下表填写完整7.2随机备品备件清单7.3设备两年备品备件清单8. 装置的基本构成装置主要由电容器专用投切开关、并联电容器组、串联电抗器、放电线圈、避雷器、控制器、微机保护单元、附件及柜体等组成。
高压并联电容器装置，根据系统无功负荷的需要和无功补偿自动控制装置的指令，利用电容器专用投切开关投切以实现多级容量的组合。
高压并联电容采用西容、桂容或同等档次产品；高压串联电抗器（线圈采用铜线），具有温度测量控制功能，电抗器温度过高时可实现强制降温；开关采用永磁式电容器专用投切开关；微机保护单元可实现两段过流和不平衡电压保护；其他低压元器件全部采用 ABB或施耐德产品。
功能特点●积木式结构，柜与柜之间可利用母线系统任意拼接，便于安装及容量扩充。
●可根据用户补偿容量及补偿精度的需要选择若干标准容量的投切柜。
●选用体积小、使用寿命长、分断能力强的永磁式电容器专用投切开关。
●壳体采用高强度热冷轧钢板，厚度不低于2.5mm，外壳防护等级达到IP2X。
●具有“遥测、遥迅、遥控、遥调”功能。
●可根据用户无功需求对电容器组进行自动投切。
●具有欠压、过压、过流及三相不平衡电压保护等功能，故障时切除该组电容器并闭锁，不影响其它电容器组的正常运行。
8.1电压无功综合控制器8.1.1控制原则电压优先调控原则－电压超过设定值时，切除电容器组；－电压超低设定值时，在保证不过补条件下投电容器组。
8.1.2 无功补偿控制原则装置调节控制的原则是：保证供电电压在允许变动（整定值）范围内的前提下，充分调节控制装置的无功补偿功能；在保证电压合格和无功补偿效果不变的情况下，有效的减少主变分接头的调节次数和电容器的投切次数，实现电网无功功率就地平衡，降低电网损耗，提高电压合格率—按照“#”字形区间控制原则，以主变低压侧电压、功率因数和无功需求量作为控制目标，可实现主变有载调压，控制电压在设定的范围内；分3组自动跟踪投切电容，充分利用电容的无功补偿作用将功率因数控制在设定的范围内。
—通过检测补偿手动、自动转换开关和调压手动、自动转换开关及改变调压远动就地、补偿远动就地定值，自动识别控制器工作模式。
即：单独自动补偿、单独自动调压、自动调压补偿、非自动调压补偿配置—配置自动控制器, 通过检测主变低压侧开关和电容出线开关的辅助接点信号，自动识别变电站的各种运行模式。
—具备谐波分析功能，可计算并显示每台主变的低压侧A相电压的3、5、7、9、11次谐波含量。
—测量及显示功能a)测量显示：测量单台主变高压侧电压、电流、功率因数、无功功率、有功功率和低压侧电压、电流。
b)运行显示：控制器工作模式和主变运行模式、电容器运行状态和可投入运行的电容器组。
显示投切动作提示、各高压断路器的通断状态、日期、时间。
c）控制装置控制参数具有可设置性，控制参数设置具有容错功能。
8.1.3控制器的主要技术参数及性能—工作电源A) 额定电压：DC220VB) 允许偏差：±20%C) 纹波系数小于：5%—额定功耗：≤30W—模拟量输入信号范围A) 模拟量电压：0～130V（取自主变TV二次侧线电压）B) 模拟量电流：0～5A（取自主变高压侧TA二次侧）0～5A（取自主变低压侧TA二次侧）—开关量输入输入型式：光电隔离。
—开关量输出A)输出型式：继电器触点输出，可接通无功设备的分合闸回路。
B)接点容量： DC 220V，0.5A—绝缘强度在正常试验大气条件下，控制器被试部分能承受50Hz交流电压历时1min绝缘强度试验。
试验时不得出现击穿、闪络及电压突然下降现象，泄露电流不大于3.5mA （交流有效值）。
—测量精度电压测量误差：≤0.5%电流测量误差：≤0.5%无功测量误差：≤2.0%—整定值范围A）电压整定值设定范围(二次侧)：在电压额定值的80%-120%之间可调整；B）无功功率整定值设定范围在0～6000kvar之间可调；—投切间隔时间：40～3600s可调,误差不大于+5%—控制器平均无故障工作时间MTBF（下限值）30000h—抗干扰能力抗脉冲干扰：能承受频率1MHz及100Hz衰减震荡波（电压幅值共模2.5kV,差模1kV）脉冲干扰实验。
抗快速瞬变干扰：能承受IEC1000—4—4标准III级的快速瞬变干扰试验检验。
—外观与结构A) 外型尺寸及安装尺寸,元件的焊接、装配，端子编号等符合产品图样及有关标准要求，端子编号用打号机打印。
B) 面板整洁美观，标志清晰。
C) 插件接触可靠,插拔方便：如需带电插拔件时必须保证电流互感器二次回路不开路，电压回路不短路。
D) 使用的印刷电路板及导线的质量符合有关标准的规定。
8.2保护单元的主要技术参数及性能—工作电源A)额定电压: DC220VB)允许偏差: ±20%C)纹波系数小于:5%—额定输入模拟量电压：50V—额定输入模拟量电流：10A—保护功能A) 过流一段保护B) 过流二段保护C) 零序电压保护D)任一组电容发生故障时微机保护动作切除该电容组，使该组电容投入动作被闭锁，其它电容组仍能正常运行不受影响。
8.3 电容器专用投切开关采用永磁式电容器专用投切开关, 主触头采用特殊合金，触头开距介于断路器与真空接触器之间，可频繁操作，保证运行安全,灭弧性能优良,不需检修,可满足长期运行的要求。
功能特点：●操作机构采用体积小，磁效大，功耗低，寿命长的双线圈双稳态的机构。
●主回路部分采用先进的固封极柱技术，使得真空灭弧室完全不受外界环境的影响，适合恶劣环境。
●真空断路器开合过程中无变形，触点开断能力强，可靠性高。
●零部件数量少，无磨损部件，动作过程简单，可靠性高，少维护，寿命长。
主要技术参数如下：－额定电压 12 kV－额定电流 630 A－分合闸时间合闸时间：≤150ms 分闸时间：≤120ms－分合闸不同期≤ 2ms－合闸弹跳≤ 2ms－触头开距 8±0.5 mm－超程 2.5±0.5 mm－额定短路电流开断次数 30次－相对地/相间/断口间额定工频耐受电压 42kV 1min－辅助回路电压 DC220V－机械寿命 10 万次8.4 并联电容器组:品牌：桂容、西容或同等品牌电容器由一定数量的油浸式并联电容器单元组成。
