《数字电子技术课程设计》报告——彩灯循环控制电路设计摘要本次电路设计利用555定时器、计数器等设计LED彩灯控制电路。
通过按键实现如下循环特性：当按键没有按下时8个彩灯交叉循环点亮：即在前四秒内第1、3、5、7盏灯依次点亮、后四秒内8、6、4、2盏灯依次点亮，而当按键按下一次后（按下两次等效于没有按下），实现8盏灯依次循环点亮（产生灯光追逐音乐、活跃气氛的效果），并设计成同步电路模式。
用555定时器设计的多谐振荡器来提供时序脉冲，其优点是在接通电源之后就可以产生一定频率和一定幅值矩形波的自激振荡器，而不需要再外加输入信号。
由于555定时器内部的比较器灵敏度较高，而且采用差分电路形式，这样就使多谐振荡器产生的振荡频率受电源电压和环境温度变化的影响很小。
之后脉冲信号输入到计数器，同时将计数器输出端QC、QB、QA接到译码器的输入端，当译码器输出电平为低电平时，及其相连接的LED 会变亮。
LED采用共阳极连接，并串上500Ω的电阻。
电路由按键SPST_NC_SB控制，使彩灯进入到不同的循环模式。
电路图连接好后，经Multisim软件调试测试，电路可以实现设计要求，即实现从题中要求的交叉循环显示和音乐序列的循环显示。
整体电路采用同步电路模式，采用TTL集成电路，电压V cc均为5V。
运用了所学的555定时器、译码器、计数器及逻辑门电路等相应的电路器件，提高了对于数字电子技术这门专业基础课的认识及理解，在实践中发现不足，努力改正，提高了我自学、创新等能力，同时我们也掌握了相应设计电子电路的能力，有利于今后对于专业课程的学习。
关键词：555定时器计数器译码器彩灯循环控制目录引言01．课程设计目的22．课程设计要求23．电路组成框图44．元器件清单55．各功能块电路图55.1 脉冲信号发生器55.1.1 555定时器55.1.2 多谐振荡器85.2 顺序脉冲发生器105.3 彩灯循环系统156．仿真电路总图177．结果分析178．总结18参考书目19附录20引言数字电子技术实验是一门重要的实践性技术基础课程，开设本课程的目的在于使学生理论联系实际，在老师的指导下完成大纲规定的实验任务。
实验13 彩灯循环显示控制电路一、由移位寄存器构成的彩灯循环电路图S13-1由移位寄存器74LS194构成四位环行计数器上图为移位寄存器74LS194构成四位环形计数器。
为了使计数器能够自启动，需引用附加反馈，即右移串行输入端 SR=C Q ·B Q ·A Q 该环形计数器的状态变化规律为0000、0100、0010、0001，然后再返回1000循环。
将图S13-1电路稍加修改，即令红灯信号R=QB ·A Q ，绿灯信号G=B Q ·QA,蓝灯信号B=B Q ·A Q ,就成为一个彩灯控制器，红、绿、蓝三色灯像流水一样点亮，其电路图如图S13-2所示图S13-2由移位寄存器74LS194构成的彩灯电路二、由计数器和译码器构成的旋转彩灯电路图S13-3由计数器和译码器构成的旋转彩灯电路图S13-3电路是由四位同步二进制计数器74LS163和3线—8线译码器74LS138构成，计数器的输出端QC、QB、QA分别接译码器的代码输入端C、B、A，译码器的输出端接LED。
彩灯电路的输出结果三、思考题：1、分析本实验中各仿真电路的原理答：（1）74LS194是4位双向移位寄存器。
它具有4位保持、右移、左移、并行输入、并行输出的逻辑功能，可以很方便地构成许多特殊编码的移位寄存器型的计数器。
它的控制输入端S1和S0是用来进行移位方向控制的，S0为高电平时，移位寄存器处于向左移位的工作状态，二进制数码在CP脉冲的控制下由高到低逐位移入寄存器，因此可以实现串行输入；在S1为低电平时，移位寄存器处于向右移位的工作状态，二进制数码在CP脉冲的控制下逐位移出寄存器(低位在前，高位在后)。
（2）由计数器和译码器构成的旋转彩灯电路中，计数器用来产生八进制计数，其输出端信号加到译码器输入端，经译码后可以在输出端产生所需的控制信号。
电路的工作原理是不规则时钟脉冲信号加到计数器74ls163的计数向上引脚，计数器控自然忘序递增计数，其输出端Qc、Qd、Qa、Qb按自然忘序递增到1000时，由于清除和Qd 相连接当Qd为1时计数器清等然后又重复递增计数，不断循环进行。
循环彩灯控制电路设计1. 任务背景在日常生活和娱乐活动中，我们经常会看到各种颜色鲜艳、循环变化的彩灯。
通过控制电路的设计，可以实现彩灯的自动循环变换，提供更加丰富多样的视觉效果。
本文将介绍循环彩灯控制电路的设计原理、硬件实现和软件编程等方面的内容。
2. 设计原理循环彩灯控制电路的设计原理基于以下关键要素：2.1. 电源供电循环彩灯的运行离不开稳定的电源供应。
一般情况下，采用直流电源供电，电压稳定在5V或12V。
2.2. LED彩灯选择适合的LED彩灯作为光源，一般选择RGB LED灯。
RGB LED灯具有红、绿、蓝三种基本颜色的发光二极管，可以通过调节电压来调整不同颜色的亮度，同时通过控制三个通道的电压来生成各种颜色。
2.3. 控制电路控制电路负责通过控制信号来实现彩灯的循环变换。
一般常用的控制电路有微控制器、Arduino等。
2.4. 软件编程使用软件编程来控制彩灯的循环变换。
通过编写程序来控制控制电路的输出信号，实现彩灯颜色和模式的切换。
3. 硬件实现循环彩灯控制电路的硬件实现需要以下元件：•电源模块：用于提供稳定的直流电源，确保彩灯正常运行。
•RGB LED灯：作为光源，提供不同颜色的发光。
•控制电路模块：负责接收控制信号，并控制LED灯的亮度和颜色。
•控制设备：如Arduino等，用于编程和控制控制电路模块。
3.1. 连接电源将电源模块连接到电网，确保提供稳定的电源供应。
根据实际需求选择适当的电压和电流。
3.2. 连接RGB LED灯将RGB LED灯的各个引脚依次连接到控制电路模块的输出端口。
一般情况下，红色针脚连接到红色通道，绿色针脚连接到绿色通道，蓝色针脚连接到蓝色通道。
3.3. 连接控制电路模块将控制电路模块的输入端口连接到控制设备上，如Arduino的数字输出引脚。
4. 软件编程软件编程是实现彩灯循环变换的关键步骤。
以下是一个示例程序，使用Arduino编写。
void setup() {// 设置控制引脚为输出模式pinMode(redPin, OUTPUT);pinMode(greenPin, OUTPUT);pinMode(bluePin, OUTPUT);}void loop() {// 红色亮digitalWrite(redPin, HIGH);digitalWrite(greenPin, LOW);digitalWrite(bluePin, LOW);delay(1000); // 延迟1秒// 绿色亮digitalWrite(redPin, LOW);digitalWrite(greenPin, HIGH);digitalWrite(bluePin, LOW);delay(1000); // 延迟1秒// 蓝色亮digitalWrite(redPin, LOW);digitalWrite(greenPin, LOW);digitalWrite(bluePin, HIGH);delay(1000); // 延迟1秒}通过上述程序，可以实现彩灯的红、绿、蓝三种颜色之间的循环变换。

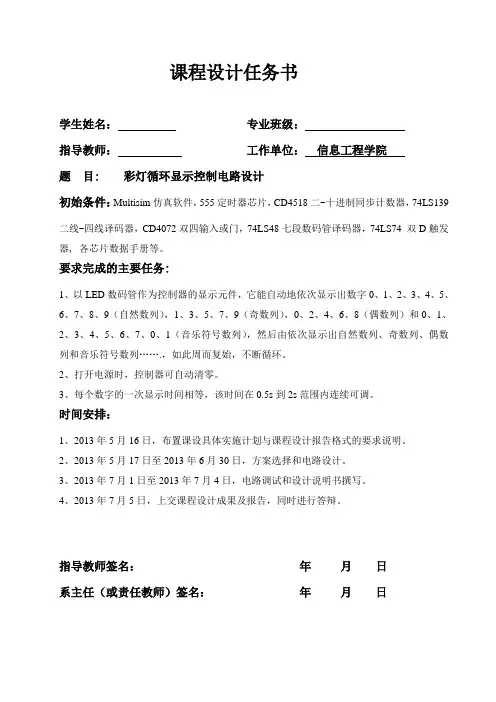

课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目: 彩灯循环显示控制电路设计初始条件：Multisim仿真软件，555定时器芯片，CD4518二-十进制同步计数器，74LS139二线-四线译码器，CD4072双四输入或门，74LS48七段数码管译码器，74LS74双D触发器, 各芯片数据手册等。
要求完成的主要任务:1、以LED数码管作为控制器的显示元件，它能自动地依次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9（奇数列），0、2、4、6、8（偶数列）和0、1、2、3、4、5、6、7、0、1（音乐符号数列），然后由依次显示出自然数列、奇数列、偶数列和音乐符号数列…….，如此周而复始，不断循环。
2、打开电源时，控制器可自动清零。
3、每个数字的一次显示时间相等，该时间在0.5s到2s范围内连续可调。
时间安排：1、2013年5月16日，布置课设具体实施计划与课程设计报告格式的要求说明。
2、2013年5月17日至2013年6月30日，方案选择和电路设计。
3、2013年7月1日至2013年7月4日，电路调试和设计说明书撰写。
4、2013年7月5日，上交课程设计成果及报告，同时进行答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日摘要随着时代的发展，各式各样绚丽的霓虹彩灯出现在许多的场合，LED彩灯由于其丰富的灯光和色彩，低廉的成本及控制简单等特点而得到了广泛的运用。
本设计利用多种中小规模集成电路构成彩灯控制电路，主要分为时钟产生电路、循环控制电路、数列产生电路、显示电路四个部分。
实现了自然数列、奇数数列、偶数数列、音乐符号数列地循环显示功能。
时钟产生电路利用555定时器和D触发器构成周期为0.5s~2s连续可调的方波信号；循环控制电路利用CD4518计数器和74HC139译码器构成具有上电自动清零、可自动循环功能的电路；数列产生电路利用CD4518计数器的不同接法实现特定的数列的输出，从而通过逻辑门与数码显示管连接。
独立设计实验任务书学生姓名：张振专业班级：通信0706学号： 0120709320610题目: 彩灯循环显示控制电路设计初始条件：以LED数码管作为控制器的显示元件，它能自动地依次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9（奇数列），0、2、4、6、8（偶数列）和0、1、2、3、4、5、6、7、0、1（音乐符号数列），然后由依次显示出自然数列、奇数列、偶数序列，音乐符号序列...... 如此周而复始，不断循环。
打开电源时，控制器可自动清零。
每个数字的一次显示时间基本相等，这个时间在0.5s到2s范围内连续可调。
要求完成的主要任务:1.电路的理论设计2. 设计报告的撰写目录摘要 (3)ABSTRACT (3)1设计方案的选择 (4)2 各部分电路的设计及原理 (5)2.1数列显示部分 (5)2.1.1自然序列的显示电路 (5)2.1.2 奇数序列显示电路 (5)2.1.3偶数序列显示电路 (6)2.1.4音乐序列显示电路 (6)2.2脉冲信号的产生 (6)2.3分频电路的设计 (7)2.3.1 1000分频电路的设计 (7)2.3.2 二分频电路的设计 (8)2.4数列循环电路的设计 (8)2.5开关清零设计 (9)3 总电路图设计与原理 (9)4 测试结果分析 (10)5 体会与心得 (10)6 参考文献 (11)摘要彩灯循环控制电路的实质就是要产生一系列有规律的数列，然后通过一个七段数码管显示出来。
本次设计主用应用的就是计数器，计数器在时序电路中应用的很广泛，它不仅可以用于对脉冲进行计数，还可用于分频，定时，产生节拍脉冲以及其他时序信号。
运用计数器的不同的功能和不同的接法就可以实现不同的序列输出了。
首先设计出部分分电路，然后进行了电路图的整合，使的设计的电路能够按照要求依次输出自然序列，奇数序列，偶数序列及音乐序列。
为了实现这个循环输出的功能，在设计的时候还用到了一个译码器，利用它的输出端来控制四个计数器，让四个计数器依次工作，达到要求的循环输出数列。
目录摘要 (2)1 结构设计与方案选择 (3)1.1 方案设计 (3)1.1.1方案一 (3)1.1.2方案二 (4)1.2 方案比较与选择 (5)2 单元电路设计 (7)2.1 脉冲产生电路 (7)2.2 循环控制电路 (8)2.3 彩灯显示电路 (9)3 调试与检测 (10)3.1调试 (10)3.1.1调试方法 (10)3.1.2调试步骤 (10)3.1.3调试结果 (11)3.1.4调试中故障及解决办法 (11)3.2检测 (12)结束语 (13)参考文献 (14)元器件名细表 (15)附录 (16)摘要近年来，由于集成电路的迅速发展，使得数字逻辑电路的设计发生了根本性的变化。
在设计中更多的使用中，规模集成电路，不仅可以减少电路组件的数目，使电路简捷，而且能提高电路的可靠性，降低成本。
因此用集成电路来实现更多更复杂的器件功能则成为必然。
可编程的彩灯控制电路很多，构成方式和采用的集成片种类、数目更是五花八门，而且有专门的可编程循环彩灯控制电路。
绝大多数的彩灯控制电路都是用数字电路来实现的，例如，用中规模集成电路实现的彩灯控制电路主要用计数器，译码器，分配器和移位寄存器等集成。
本次设计的可编程彩灯控制电路就是用寄存器、计数器和译码器等来实现，其特点是用发光二极管显示，能实现可预置编程循环功能。
关键词：数字逻辑电路集成电路彩灯控制预置编程循环彩灯循环控制电路的设计与制作1 结构设计与方案选择1.1 方案设计1.1.1方案一图1 方案一的结构框图 1) 二进制双向计数电路：根据74LS193的逻辑功能，可通过其实现正向、反向彩灯循环，以及全部清零功能。
2) 3线8线译码电路：通过74HC283实现对计数的译码，通过3位二进制输入A B C ,共输出8种状态的组合，对8组彩灯进行控制。
3) 全亮控制电路：二进制双向计数电路3线8线译码电路彩灯显示电路循环控制电路全亮控制电路通过DIP 开关，将其全部置高电平时实现全亮，置低电平时对电路实现其他功能不影响。
说明书目录1前言 (1)1.1序言 (1)1.2目前彩灯的应用情况 (1)1.3主要工作概述 (2)2 总体方案设计 (3)2.1方案比较 (3)2.2方案论证 (4)2.3方案选择 (4)3.单元模块电路设计 (5)3.1时钟信号发生器 (5)3.2 序列信号发生器 (7)3.3 移位输出显示电路 (13)4软件设计 (16)4.1Proteus仿真软件 (16)4.2 Altium designer软件 (16)4.3软件的设计结构 (18)5系统调试 (19)5.1脉冲信号发生器的调试 (19)5.2序列信号发生器和以为输出显示电路调试 (20)5.3整体电路的调试 (20)5.4系统实现的功能 (21)6设计总结与收获 (22)7 参考文献 (24)附录：彩灯显示控制电路原理图 (25)说明书1前言1.1序言由于集成电路的迅速发展，使得数字逻辑电路的设计发生了根本性的变化。
在设计中更多的使用中，规模集成电路，不仅可以减少电路组件的数目，使电路简捷，而且能提高电路的可靠性，降低成本。
因此用集成电路来实现更多更复杂的器件功能则成为必然。
随着社会市场经济的不断繁荣和发展，各种装饰彩灯、广告彩灯越来越多地出现在城市中。
在大型晚会的现场，彩灯更是成为不可缺少的一道景观。
小型的彩灯多为采用霓虹灯电路则不能胜任。
在彩灯的应用中，装饰灯、广告灯、布景灯的变化多种多样，但就其工作模式，可分为三种主要类型：管做成各种各样和多种色彩的灯管，或是以日光灯、白炽灯作为光源，另配大型广告语、宣传画来达到效果。
这些灯的控制设备多为数字电路。
而在现代生活中，大型楼宇的轮廓装饰或大型晚会的灯光布景，由于其变化多、功率大，数字长明灯、流水灯及变幻灯。
长明灯的特点是只要灯投入工作，负载即长期接通，一般在彩灯中用以照明或衬托底色，没有频繁的动态切换过程，因此可用开关直接控制，不需经过复杂的编程。
流水灯则包括字形变化、色彩变化、位置变化等，其主要特点是在整个工作过程中周期性地花样变化。
一、课程设计目的与要求设计一个循环可预置序列发生器，并用一控制彩灯的循环显示。
不同的预置产生不同的效果。
实现循环序列发生器和彩灯控制电路，使得彩灯按一定的规律循环显示。
假定循环规律为：L1—L8的状态是00001111（0表示灭，1表示亮），每隔一秒灯L1—L8的状态依次循环一位，即：设计控制电路，可自动预置4种不同的初状态，每隔64秒改变一种，并在这四种初状态循环，使得彩灯定时改变显示的效果，假定四种不同的初状态为：00001111，00010001，00110011，01110111二、电路组成框图时钟信号发生电路部分：振荡器有多种振荡器电路，其中（a ）图为CMOS 非门构成的振荡器，（b ）图为石英晶体构成的振荡器，（c ）图为555构成的多谐振荡器。
CMOS 非门构成的振荡器的振荡周期T=1.4RC ，555构成的振荡器的振荡周期T=0.7（R 1+2R 2）C 。
我最终还是选择了555构成的振荡器，因为555使用起来方便、简单。
通过调节R1，R2和C1的大小调节振荡频率以达到1HZ 的秒钟连续脉冲图2CMOS非门构成的振荡器（a）图2石英晶体振荡器（b）图3 由555定时器构成的多谐振荡器循环序列发生器部分：3个74LS163构成循环序列发生器部分，由于是64秒改变一种状态，所以用二片74LS163组成一个64位加法计数器（按16ⅹ4进行把2个74LS163组装计数器），每循环一次64位产生一个进位输入到第三个74LS163，第三个74LS163是一个4位加法计数器，并通过它来控制预置控制电路中的4个73LS373的使能端，从而决定输入的每种初态。
详细的控制办法是：让第三个74LS16的输出00分别通过一个非门变成11再和头2个74LS163的进位一起通过一个三输入与非门变成低电平0加到初态为00001111的74LS373的使能端，这样就可以使器导通。
当前面的64位计数器在来一个进位时，00变成01，这样让1的那个输出端通过一个非门，然后和0的端口以及刚才的进位一起通过个与非门，是输出为0 节到初态为00010001的第二个74LS373的使能端，让其导通。
彩灯循环显示控制电路课程设计任务书Ⅰ 设计题目中文：彩灯循环显示控制电路设计英文：Lantern display control circuit loopⅡ 设计功能要求1、能自动地依次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9（奇数列），0、2、4、6、8（偶数列）和0、1、2、3、4、5、6、7、0、1（音乐符号数列），然后依次显示出自然数列、奇数列、偶数序列，音乐符号序列...... 如此周而复始，不断循环。
这个彩灯循环控制电路的实质就是要产生一系列有规律的数列，然后通过一个七段数码管显示出来。
2、打开电源时控制器可自动清零；3、每个数据的一次显示时间相等，这个时间在0.5~2秒范围内连续可调。
Ⅲ 设计任务内容1、学习与研究相关的电子技术理论知识，通过查阅模、数电资料及相关网站资料，拿出可行的设计方案；2、根据设计方案进行电路设计，完成电路参数计算、元器件选型、绘制电路原理图；3、进行电路软件仿真（Multisim 2001），获得实验数据，并验证设计有效性。
4、根据实验结果撰写课程设计报告。
签名：赵华影彩灯循环控制电路设计摘要本次课程设计以LED数码管作为控制器的显示元件，它能自动地依次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9（奇数列），0、2、4、6、8（偶数列）和0、1、2、3、4、5、6、7、0、1（音乐符号数列），然后依次显示出自然数列、奇数列、偶数序列，音乐符号序列...... 如此周而复始，不断循环。
这个彩灯循环控制电路的实质就是要产生一系列有规律的数列，然后通过一个七段数码管显示出来。
计数器在时序电路中应用的很广泛，它不仅可以用于对脉冲进行计数，还可用于分频，定时，产生节拍脉冲以及其他时序信号。
运用计数器的不同的功能和不同的接发就可以实现不同的序列输出了。
这次的内容还包括分电路图的整合，使这个彩灯循环显示器能够按照要求那个依次输出自然序列，奇数序列，偶数序列还有音乐序列。
课程设计题目学院专业班级姓名指导教师年月日目录摘要 (2)1设计任务及要求 (4)2方案设计及选择 (4)2.1 方案设计 (4)2.2 方案的比较与选择 (8)3单元电路的设计 (9)4 整体电路图及原理 (15)4.1整体电路图 (15)4.2工作原理 (16)5 电路调试及结果分析 (16)5.1调试 (16)6 结果评价与改进方法 (17)6.1结果评价 (17)6.2改进方法 (17)7总结 (18)8参考文献 (18)摘要多组彩灯依照一定的顺序点亮构成的电路具有特别高的观赏性,在生活中有着特别广泛的应用,例如广告牌,霓虹灯等。
本设计中彩灯控制器可用于对霓虹灯或彩灯及节日字灯的控制,本次课程设计将对设计框图、设计电路图、单元电路图、工作原理、所用器件、电路调试等方面进行介绍,最后对本次课程设计进行总结。
关键词:循环,计数,单元电路彩灯循环控制电路的设计与制作1设计任务及要求(1)8个彩灯能够自动循环点亮。
(2)彩灯循环显示且频率快慢为１S。
选作:设计具有控制彩灯左移,右移,全亮及全灭功能的电路2方案设计及选择２、1 方案设计２。
１、1 方案一依照设计要求,使用计数器来实现循环,设计电路使其可实现以下功能1)彩灯右移依次点亮的循环;0010ﻩ11 01010１ 0１１02)彩灯左移依次点亮的循环:0111１ﻩ０００ 0０01３)彩灯全灭的功能;000０0000设计方案原理图ﻩ各单元电路所用器件为:１)脉冲发生器:使用555构成的多谐振荡电路产生频率为１Hz 的脉冲信号;2)计数器电路:使用一片74ＬS192实现计数功能; ３)译码器电路:使用一片74L Ｓ13８来实现译码功能;4)逻辑门芯片:使用一片7４2０与非门芯片和两片7404非门芯片实现上述三种功能、依照原理图进行设计,得到的电路图如下所示2、1、2 方案二同方案一,使用计数器实现循环,设计电路实现以下功能:１)彩灯右移依次点亮的循环;0001０ﻩ01０ 01102)彩灯左移依次点亮的循环:ﻩ０00ﻩ01ﻩ00100001３)彩灯全灭的功能;0０000００4)彩灯全亮的功能;１11111１１设计方案原理图ﻩ各单元电路所用器件为:1)脉冲发生器:使用555构成的多谐振荡电路产生频率为1Ｈz 的脉冲信号;2)计数器电路:使用一片74LS １63实现计数功能;3)译码器电路:使用一片７4LS138来实现译码功能;4)逻辑门芯片:使用一片74１0与非门芯片和两片7404非门芯片实现上述三种功能。
课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目: 彩灯循环显示控制电路设计初始条件：74LS160计数器、74HC390计数器、74HC139译码管、脉冲发生器、数码管和必要的门电路，可以选用其他的计数器和集成电路，但必须给出原理说明要求完成的主要任务:以LED数码管作为控制器的显示元件，它能自动地依次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9（奇数列），0、2、4、6、8（偶数列）和0、1、2、3、4、5、6、7、0、1（音乐符号数列），然后由依次显示出自然数列、奇数列、偶数列和音乐符号数列......如此周而复始，不断循环。
设计要求①打开电源时，控制器可自动清零。
②每个数字的一次显示时间基本相等，这个时间在0.5s到2s范围内连续可调。
③确定设计方案，按功能模块的划分选择元、器件和集成电路，设计分电路，画出总体电路原理图，阐述基本原理。
④用EWB软件或者multisim软件或者Quartus软件完成仿真。
指导教师签名： 2008 年 6月 2日系主任（或责任教师）签名：年月日目录摘要 (1)1主要任务 (2)2技术要求 (2)3基本组成方框图 (2)4设计方案 (3)4.1数列循环部分 (3)4.2数列显示部分 (7)4.3脉冲信号的产生 (8)4.4方案的确定 (9)5单元电路的设计及其原理 (9)5.1数列循环电路的设计 (9)5.2序列显示电路的设计 (10)5.2.1十进制自然序列的显示电路 (10)5.2.2奇数序列显示电路 (11)5.2.3偶数序列显示电路 (11)5.2.4音乐序列显示电路 (12)5.3脉冲产生电路的设计 (13)5.4二分频电路的设计 (14)5.5总电路图的设计 (14)6仿真结果 (16)6.1脉冲产生电路的仿真 (16)6.2二分频电路的仿真 (17)7测试结果分析 (18)8体会与心得 (19)9元件清单 (20)10参考文献 (21)摘要这次的课程设计主要是用计数器来实现的，这个彩灯循环控制电路的实质就是要产生一系列有规律的数列，然后通过一个七段数码管显示出来。
这里使用的只要就是计数器，计数器在时序电路中应用的很广泛，它不仅可以用于对脉冲进行计数，还可用于分频，定时，产生节拍脉冲以及其他时序信号。
运用计数器的不同的功能和不同的接发就可以实现不同的序列输出了。
而这次的内容还包括分电路图的整合，使这个彩灯循环显示器能够按照要求那个依次输出自然序列，奇数序列，偶数序列还有音乐序列。
为了实现这个循环输出的功能，在设计的时候还用到了一个以为寄存器，可以利用它的输出端来控制四个计数器的工作情况，可以让四个计数器依次工作，就可以达到要求的依次循环输出数列。
最后还有一个部分就是脉冲的产生基于多谐振荡器可以产生方波，就可以利用它来产生脉冲信号了。
而这个多谐振荡器采用的是555定时器来完成的。
这个设计基本上就是由以上三个部分连接在一起组成的。
彩灯循环显示控制电路设计1主要任务以LED数码管作为控制器的显示元件，它能自动地依次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9（奇数列），0、2、4、6、8（偶数列）和0、1、2、3、4、5、6、7、0、1（音乐符号数列），然后由依次显示出自然数列、奇数列、偶数序列，音乐符号序列......如此周而复始，不断循环。
2技术要求①打开电源时，控制器可自动清零。
②每个数字的一次显示时间基本相等，这个时间在0.5s到2s范围内连续可调。
3基本组成方框图图1 基本方框图4设计方案4.1数列循环部分方案一设计数列的循环有很多种方法，这个方案就是利用移位寄存器将串行数据右移和左移的特点来设计的。
电路图如图2图2 用74LS940构成的循环电路原理图这个电路图实现循环主要是依靠74LS194的移位功能来完成的。
先让开关J1拨至与电源相接，就是接入高电平，这样移位寄存器有了脉冲信号之后就可以实现置数的功能，四个输出端为1000，再将开关J1拨至与地相接也就是接入低电平，这时寄存器就可以实现移位的操作了，然后通过脉冲信号的触发下，寄存器的输出就可以从1000→0100→0010→0001，这样依次循环了。
然后四个输出端用来控制计数器的信号控制端就可以控制序列输出了。
循环电路的设计采用74LS194移位寄存器，通过74LS194移位寄存器的四个输出端子分别控制四个计数器工作，74LS194的功能表如表1，引脚图如图3表1 74LS194的功能表图3 74LS194的引脚图方案二要让四个数列依次循环则采用一个2线--4线译码器和一个四进制计数器。
用译码器的输出依次去控制芯片清零端，在通过一个四进制计数器去控制译码器输入，使其在四个输出间不断循环，而计数器的时钟脉冲则可通过每个芯片的进位端经过一四输入或门输出来控制。
其电路图如图4图4用译码器实现的循环电路这个部分主要用到的是芯片74HC390计数器和74HC139译码管，它们的功能表和引脚图分别如下图和表所示。
表2 74HC390的功能表表3 74HC139的功能表图5 74HC390的引脚图图6 74HC139的引脚图这两种方案都可以实现数列的循环，第一种方案需要拨动开关，而第二种就不需要可以自动依次产生数列。
另外第一种开关使其依次产生序列还需要一个脉冲控制，而在设计总体的电路的时候四个计数器也需要有脉冲信号的触发，这样的话就要多设计一个方波脉冲的产生电路，另外还要与计数器的脉冲信号匹配，因为74LS194的移位是要一个计数器的全部数列产生完后才下一个脉冲，这样不是很好与计数器的脉冲频率想匹配。
但是第二个方案就很好的解决了这个问题，这个方案的数列循环部分就是依靠芯片74HC390和74HC139也就是一个计数器还有一个译码器来实现的。
74HC390的脉冲信号是由计数器的进位端来控制的，这样就很好解决了方案一的问题，只有当一个计数器的全部数列输出完了之后才会有脉冲信号过来触发74HC390让它进入下一个状态，这样就是由电路自己控制的，不会产生方案一的问题。
4.2数列显示部分这个部分是利用74LS160D 计数器来实现的。
根据数列不同的特点来连接电路的。
电路图如图7（以自然序列为例）图7 数列显示电路原理图其中主要使用的是74LS160D 来实现的，其功能表以及引脚图如下图所示。
图8 74HC160的引脚图DCD_HEX表4 74HC1604.3脉冲信号的产生产生信号脉冲的方法很多，这里我在设计的时候选用的是用多谐振荡器，它是一种在接通电源后，就能产生一定频率和一定幅值矩形波的自激振荡器，常做为脉冲信号源。
由于不用接输入信号就可以产生所需要的矩形波，所以在设计的时候就选用这个方案。
而选用的电路是用555定时器构成的，因为555定时器内部的比较器灵敏度较高，而且采用差分电路形式，用它组成的多谐振荡器的振荡频率受电源电压和温度变化的影响很小，这样使产生的矩形波更稳定。
电路图如图10图10 脉冲信号产生电路图4.4方案的确定在数列循环的部分我采用的是用一个四进制计数器和一个译码器来实现的，这样避免了脉冲的混乱。
在数列显示部分用的是芯片74LS160的计数器的计数功能实现的。
在脉冲信号产生的环节则就是采用555定时器构成的多谐振荡器。
5单元电路的设计及其原理5.1数列循环电路的设计在这个部分主要是应用了一个四进制的计数器和一个译码器，这个部分的作用是为了使自然序列，奇数序列，偶数序列，音乐序列的循环显示。
其中四个74LS160计数器的进位端与74HC390的CPA相接，这样就可以通过进位端状态由0变为1的瞬间给它一个脉冲触发，而另一个脉冲端则是与其输出端QA相接的，这样的接法是为了使74HC390实现8421BCD码十进制计数的功能。
然后再让74HC390的输出端QA，QB分别与译码器74HC194相接，这样可以用译码器来控制计数器的动作状态，它可以决定由哪个74LS160计数器来为0，接一个反相器然后工作。
当QA,QB为“0”，“0”时，这时译码器的输出端就只有Y再接产生自然序列的计数器的清零端;这样就可以实现只有自然序列输出的功能，同理当为0，接一个反相器然后再接产生QA,QB为“0”,“1”时，这是译码器的输出端就只有Y1奇数序列的计数器的清零端，这样就可以实现只有奇数序列输出的功能; 当QA,QB为“1”,为0，接一个反相器然后再接产生偶数序列的计数“0”时，这是译码器的输出端就只有Y2器的清零端，这样就可以实现只有偶数序列输出的功能; 当QA,QB为“1”,“1”时，这是译码器的输出端就只有Y为0，接一个反相器然后再接产生音乐序列的计数器的清零端，3这样就可以实现只有音乐序列输出的功能。
其产生序列的功能就是这样实现的。
其电路图如图11图11 用译码器实现的循环电路5.2序列显示电路的设计5.2.1十进制自然序列的显示电路由于74HC160本身就是一个十进制计数的芯片，因此对于这个部分就只需按照其功能表来接电路就可以实现十进制自然序列输出了。
在脉冲信号的触发下，计数器的输出端的状态依次为0000→0001→0010→0011→0100→0101→0110→0111→1000→1001，然后再将计数器的输出端和数码管的输入端口相接就可以在数码管上面看到依次显示从0到9了。
其序列显示电路图如图12图12自然数列的现实电路图DCD_HEX5.2.2奇数序列显示电路将奇数1，3，5，7，9用8421BCD码分别表示为：“0001”，“0011”，“0101”，“0111”，“1001”，可以发现最后一位都为1，因此可以在上述十进制自然序列的基础上将数码管的最低位接高电平就可以实现奇数序列了。
虽然在每个脉冲触发的作用下，芯片实现的仍然是十进制，但是由于数码管最低位接高电平，在数码管显示的则是奇数列，但是显示的时间间隔是正常自然序列的2倍，为了实现相邻显示时间间隔相等，我们可以利用二分频电路解决上述问题。
其序列显示电路图如图13DCD_HEX_DIG_GREEN图13奇数序列的现实电路图5.2.3偶数序列显示电路将偶数0，2，4，6，8用8421BCD码分别表示为“0000”，“0010”，“0100”,“0110”,“1000”,可以发现最后一位都为0，因此可以在上述十进制自然序列的基础上将数码管的最低位接低电平就可以实现偶数序列了。
虽然在每个脉冲触发的作用下，芯片实现的仍然是十进制，但是由于数码管最低位接高电平，在数码管显示的则是偶数列，但是显示的时间间隔是正常自然序列的2倍，为了实现相邻显示时间间隔相等，我们可以利用二分频电路解决上述问题。
其序列显示电路图如图14图14偶数序列的现实电路图5.2.4音乐序列显示电路音乐序列的特点是从0显示到7后又再变为0，这里可以将数码管的最高位固定接低电平就可以实现了。
