三极管9012 9013 9018的主要参数数据9011,9012,9013,9014,8050,8550三极管的区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流 0.03A耗散功率 0.4W结温 150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流 0.5A耗散功率 0.625W结温 150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流 0.5A耗散功率 0.625W结温 150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流 0.1A耗散功率 0.4W结温 150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流 0.1A耗散功率 0.45W结温 150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流 0.025A耗散功率 0.4W结温 150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流 0.05A耗散功率 0.4W结温 150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。
9011,9012,9013,9014,8050,8550三极管的主要参数数据9012 PNP 50V 500mA 600mW 低频管放大倍数30-908550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-1409011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-100详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压5V集电极电流0.03A耗散功率0.4W结温150℃特怔频率平均370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9012 结构：PNP集电极-发射极电压-30V集电极-基电压-40V射极-基极电压-5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管85508550是一种常用的普通三极管。
9013 21 NPN 低频放大 50V 0.5A 0.625W 150MHZ hFE：100～1000 (放大倍数分段可选)9014 21 NPN 低噪放大 50V 0.1A 0.4W 150HMZ hFE：100～1000 (放大倍数分段可选)8050 21 NPN 高频放大 40V 1.5A 1W 100MHZ hFE：150～500 (放大倍数分段可选)8550 21 PNP 高频放大 40V 1.5A 1W 100MHZ hFE：150～500 (放大倍数分段可选)8050是一种常用的普通三极管。
它是一种低电压,大电流,小信号的NPN型硅三极管特性● 集电极 基极电压✞♍♌☐： ✞● 工作温度： ℃ ♦☐ ℃● 和 （ ☠）相对● 主要用途：● 开关应用● 射频放大引脚图8050 SOT-23 引脚图8050 TO-92 引脚图放大9013是一种最常用的普通三极管。
它是一种低电压,大电流,小信号的NPN型硅三极管特性●集电极电流Ic：Max 500mA●集电极-基极电压Vcbo：40V●工作温度：-55℃ to +150℃●和9012（PNP）相对●主要用途：●开关应用●射频放大引脚图9013 SOT-23 引脚图放大9013 TO-92 引脚图放大9014是一种常用的普通三极管。
它是一种小电压,小电流,小信号的NPN型硅三极管特性●集电极电流Ic：Max 100mA●集电极-基极电压Vcbo：50V●工作温度：-55℃ to +150℃●和9015（PNP）相对●主要用途：●开关应用●射频放大引脚图9014 SOT-23 引脚图放大9014 TO-92 引脚图放大BC817是一种常用的普通三极管。
它是一种低电压,大电流的NPN型硅三极管特性●大集电极电流Ic●集电极-基极电压Vcbo：50V●工作温度：-55℃ to +150℃●和BC807（PNP）相对●主要用途：●开关应用●射频放大引脚图BC817 SOT-23 引脚图8550是一种常用的普通三极管。
一、概述s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图 1：e 2：b 3：c二、三极管管脚判断当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a)判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b)判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
三、三极管好坏判断在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
三极管9012 9013 9018的主要参数数据9011,9012,9013,9014,8050,8550三极管的区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流 0.03A耗散功率 0.4W结温 150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流 0.5A耗散功率 0.625W结温 150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流 0.5A耗散功率 0.625W结温 150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流 0.1A耗散功率 0.4W结温 150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流 0.1A耗散功率 0.45W结温 150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流 0.025A耗散功率 0.4W结温 150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流 0.05A耗散功率 0.4W结温 150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。
一、概述s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图 1：e 2：b 3：c二、三极管管脚判断当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
三、三极管好坏判断在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
原文地址：90系列三极管参数-9012 9013 9014管脚图-引脚-S90-2SC90-代换资料-替代-怎么识别管脚排列作者：南京新港职校电子90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

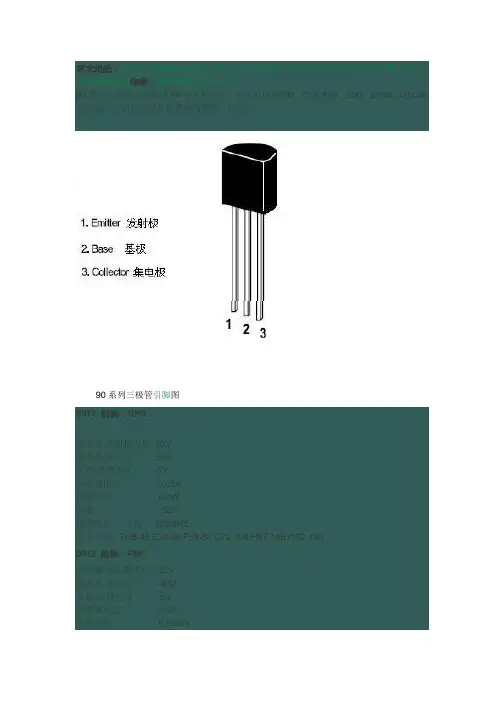

90系列三极管引脚图9011 结构：NPN集电极-发射极电压30V集电极-基电压 50V射极-基极电压 5V集电极电流 0.03A耗散功率 0.4W结温 150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压-30V集电极-基电压 -40V射极-基极电压 -5V集电极电流 0.5A耗散功率 0.625W结温 150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构：NPN集电极-发射极电压25V集电极-基电压 45V射极-基极电压 5V集电极电流 0.5A耗散功率 0.625W结温 150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压 50V射极-基极电压 5V集电极电流 0.1A耗散功率 0.4W结温 150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压-45V集电极-基电压 -50V射极-基极电压 -5V集电极电流 0.1A耗散功率 0.45W结温 150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压20V集电极-基电压 30V射极-基极电压 5V集电极电流 0.025A耗散功率 0.4W结温 150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN集电极-发射极电压15V集电极-基电压 30V射极-基极电压 5V集电极电流 0.05A耗散功率 0.4W结温 150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198以上可以看出不同型号的90系列三极管放大倍数分档是不一样的，替换时要注意型号后面的后缀。
90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
2SC系列三极管叫法通常省略2SC的，如2SC1815的叫法为C1815或1815。
名称封装极性功能耐压电流功率频率配对管9013 ebc NPN 低频放大50V 0.5A 0.625W 90129014 ebc NPN 低噪放大 50V 0.1A 0.4W 150MHZ 90159015 ebc PNP 低噪放大50V 0.1A 0.4W 150MHZ 90149018 ebc NPN 高频放大30V 0.05A 0.4W 1GHZ8050 ebc NPN 高频放大 40V 0.5A 1W 100MHZ 85508550 ebc PNP 高频放大40V 0.5A 1W 100MHZ 8050C945 ecb NPN 50V 0.1A 0.25W 250MHZ1815 ecb NPN 50V 0.15A 0.4W 80MHZ3DD15D 12 NPN 电源开关300V 5A 50W以下是详细参数：9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压 5V集电极电流 0.03A耗散功率0.4W结温150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压-30V集电极-基电压 -40V射极-基极电压-5V集电极电流 0.5A结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流 0.5A耗散功率0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 8050及8550 结构：NPN及PNP集电极-发射极电压25V集电极-基电压40V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率平均150MHZ放大倍数：B85-160 C120-200 D160-300 L100-200 H200-350说明：前缀或后缀带一个s的为0.625W，带两个S或带C的为1W 1815 结构：NPN集电极-发射极电压50V集电极-基电压60V射极-基极电压5V集电极电流0.15A耗散功率0.4W结温125℃特怔频率平均80MHZ放大倍数：O70-140 Y120-240 GR200-400 L350-700C945 结构：NPN集电极-发射极电压50V集电极-基电压60V射极-基极电压5V耗散功率0.25W结温125℃特怔频率平均250MHZ放大倍数：R90-180 Q130-270 P200-400 K300-600以上可以看出不同型号的三极管放大倍数分档是不一样的，替换时要注意型号后面的后缀。
9011,9012,9013,9014,8050,8550三极管的区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压5V集电极电流0.03A耗散功率0.4W结温150℃特怔频率平均370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压-30V集电极-基电压-40V射极-基极电压-5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。
9013 21 NPN 低频放大50V 0.5A 0.625W 150MHZ hFE：100～1000 (放大倍数分段可选)
9014 21 NPN 低噪放大50V 0.1A 0.4W 150HMZ hFE：100～1000 (放大倍数分段可选)
8050 21 NPN 高频放大40V 1.5A 1W 100MHZ hFE：150～500 (放大倍数分段可选)
8550 21 PNP 高频放大40V 1.5A 1W 100MHZ hFE：150～500 (放大倍数分段可选)
8050是一种常用的普通三极管。
它是一种低电压,大电流,小信号的NPN型硅三极管
特性
•集电极-基极电压Vcbo：40V
•工作温度：-55℃to +150℃
•和8550（PNP）相对
•主要用途：
o开关应用
o射频放大
引脚图
8050 SOT-23 引脚图
8050 TO-92 引脚图
放大
9013是一种最常用的普通三极管。
它是一种低电压,大电流,小信号的NPN型硅三极管
特性
•集电极电流Ic：Max 500mA
•集电极-基极电压Vcbo：40V
•工作温度：-55℃to +150℃
•和9012（PNP）相对
•主要用途：
o开关应用
o射频放大引脚图
9013 SOT-23 引脚图放大9013 TO-92 引脚图放大
9014是一种常用的普通三极管。
它是一种小电压,小电流,小信号的NPN型硅三极管特性
•集电极电流Ic：Max 100mA
•集电极-基极电压Vcbo：50V
•工作温度：-55℃to +150℃
•和9015（PNP）相对
•主要用途：
o开关应用
o射频放大
引脚图
9014 SOT-23 引脚图放大9014 TO-92 引脚图放大
BC817是一种常用的普通三极管。
它是一种低电压,大电流的NPN型硅三极管特性
•大集电极电流Ic
•集电极-基极电压Vcbo：50V
•工作温度：-55℃to +150℃
•和BC807（PNP）相对
•主要用途：
o开关应用
o射频放大
引脚图
BC817 SOT-23 引脚图
8550是一种常用的普通三极管。
它是一种低电压,大电流,小信号的PNP型硅三极管特性
•集电极-基极电压Vcbo：-40V
•工作温度：-55℃to +150℃
•和8050（NPN）相对
•主要用途：
o开关应用
o射频放大
引脚图
8550 SOT-23 引脚图放大8550 TO-92 引脚图放大
9012是一种最常用的普通三极管。
它是一种低电压,大电流,小信号的PNP型硅三极管
特性
•集电极电流Ic：Max -500mA
•集电极-基极电压Vcbo：-40V
•工作温度：-55℃to +150℃
•和9013（NPN）相对
•主要用途：
o开关应用
o射频放大
引脚图
9012 SOT-23 引脚图9012 TO-92 引脚图
放大放大9015是一种常用的普通三极管。
它是一种小电压,小电流,小信号的PNP型硅三极管
特性
•集电极电流Ic：Max -100mA
•集电极-基极电压Vcbo：-50V
•工作温度：-55℃to +150℃
•和9014（NPN）相对
•主要用途：
o开关应用
o射频放大
引脚图
9015 SOT-23 引脚图放大9015 TO-92 引脚图放大
BC807是一种常用的普通三极管。
它是一种低电压,大电流的PNP型硅三极管
特性
•大集电极电流Ic
•集电极-基极电压Vcbo：-50V
•工作温度：-55℃to +150℃
•和BC817（NPN）相对
•主要用途：
o开关应用
o射频放大
引脚图
BC807 SOT-23 引脚图
都是NPN开关管
13003：硅NPN管，参数：400V,1.25W 1.5A FT=5MHZ
面对着管子正面，管脚向下，从左向右依次为：基极B 集电极C 发射极E. 13002:400V，0.9W，0.8A FT5MHz
分别是VCEO，PC，Ic
MJE13001的产品,
Vceo=400V
Vcbo=400V
Vebo=7V
Icm=200mA
Pcm=750mW
ft=8Mhz(Vce=20V,Ic=20mA,f=1Mhz)
Hfe看后面的参数,从10-70不等.
封装为TO92
MJE13002 1.2A VCEO≥400V VCBO≥600V 10~40 (Ic=0.1A,VCE=10V)
TO-126
13003，NPN硅材料，700伏、5A、75W
一般常见在节能灯灯头、电子镇流器线路板上。
在路检测其好坏，一般是检测它的发射极电压是否有变化。
在保险管没有烧毁，电源310V正常的情况下，启动电源时，其发射极有5伏左右的电压变化，说明其振荡正常，三极管一定是好的。
保险管烧毁的情况下，80%以上的三极管是已经击穿损坏了。
不带电的情况下，测量其集射极间的电阻值，大于10K欧姆以上的，基本都是好的。
由于其基极偏置电阻值很高，再测一下基极对集发的电阻即可判断好坏。
