电子束的偏转

工作报告-电子束的偏转实验报告标题：工作报告-电子束的偏转实验报告1. 实验目的：通过进行电子束的偏转实验，探究电子束在磁场中的运动规律，验证洛仑兹力的存在和作用。

2. 实验仪器与材料：- 电子束偏转实验装置- 磁场强度调节装置- 平面光阑- 磁场感应计- 直流电源- 能量调节器- 示波器3. 实验原理：当电子束通过磁场时，由于洛仑兹力的作用，电子束将受到一定的偏转。

洛仑兹力的大小与电子的速度、电子电量以及磁场的强度和方向有关。

通过调节磁场的强度和方向，可以观察到电子束的偏转情况，并进一步验证洛仑兹力的存在和作用。

4. 实验步骤：4.1 打开实验装置，将电子束调至适当的能量水平。

4.2 调整磁场强度和方向，使其与电子束的运动方向垂直。

4.3 观察电子束在磁场中的偏转情况，并记录相应的实验数据。

4.4 重复实验多次，取平均值，减小误差。

4.5 将实验数据整理并分析，验证洛仑兹力的存在和作用。

5. 实验结果与讨论：通过对实验数据的分析，我们观察到电子束在磁场中呈现出明显的偏转现象。

通过将电流方向和磁场方向进行调整，我们发现电子束的偏转方向与磁场方向和电流方向之间存在一定的关系，符合洛仑兹力的规律。

实验结果验证了洛仑兹力的存在和作用。

6. 实验误差分析：6.1 实验仪器的精度限制了实验结果的准确性。

6.2 电子束的能量和速度的测量误差会对实验结果产生一定的影响。

6.3 实验过程中的环境因素和操作误差也会对实验结果产生一定的干扰和误差。

7. 实验结论：通过电子束的偏转实验，我们验证了洛仑兹力的存在和作用。

实验结果与理论预期相符，进一步加深了我们对洛仑兹力以及电子在磁场中运动规律的理解。

同时，我们也认识到了实验误差对实验结果的影响，并提出了进一步改进实验的建议。

8. 改进建议：8.1 优化实验仪器，提高测量精度。

8.2 更准确地控制实验条件，减小环境因素和操作误差的影响。

8.3 增加实验重复次数，以减小随机误差，并取平均值。

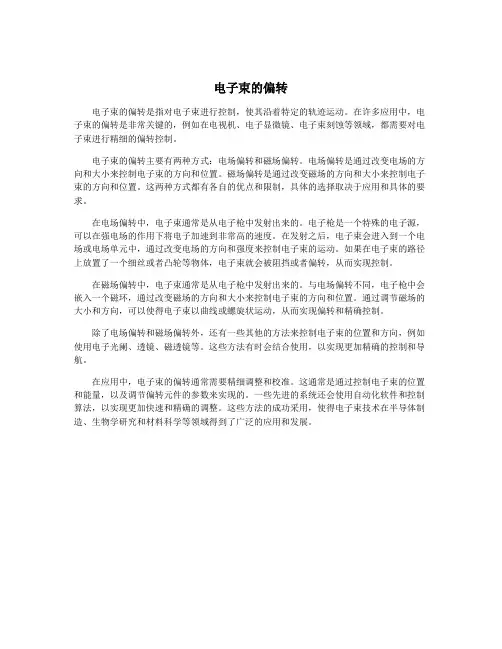

电子束的偏转电子束的偏转是指对电子束进行控制，使其沿着特定的轨迹运动。

在许多应用中，电子束的偏转是非常关键的，例如在电视机、电子显微镜、电子束刻蚀等领域，都需要对电子束进行精细的偏转控制。

电子束的偏转主要有两种方式：电场偏转和磁场偏转。

电场偏转是通过改变电场的方向和大小来控制电子束的方向和位置。

磁场偏转是通过改变磁场的方向和大小来控制电子束的方向和位置。

这两种方式都有各自的优点和限制，具体的选择取决于应用和具体的要求。

在电场偏转中，电子束通常是从电子枪中发射出来的。

电子枪是一个特殊的电子源，可以在强电场的作用下将电子加速到非常高的速度。

在发射之后，电子束会进入到一个电场或电场单元中，通过改变电场的方向和强度来控制电子束的运动。

如果在电子束的路径上放置了一个细丝或者凸轮等物体，电子束就会被阻挡或者偏转，从而实现控制。

在磁场偏转中，电子束通常是从电子枪中发射出来的。

与电场偏转不同，电子枪中会嵌入一个磁环，通过改变磁场的方向和大小来控制电子束的方向和位置。

通过调节磁场的大小和方向，可以使得电子束以曲线或螺旋状运动，从而实现偏转和精确控制。

除了电场偏转和磁场偏转外，还有一些其他的方法来控制电子束的位置和方向，例如使用电子光阑、透镜、磁透镜等。

这些方法有时会结合使用，以实现更加精确的控制和导航。

在应用中，电子束的偏转通常需要精细调整和校准。

这通常是通过控制电子束的位置和能量，以及调节偏转元件的参数来实现的。

一些先进的系统还会使用自动化软件和控制算法，以实现更加快速和精确的调整。

这些方法的成功采用，使得电子束技术在半导体制造、生物学研究和材料科学等领域得到了广泛的应用和发展。

电子束的偏转实验报告心得引言电子束的偏转实验是物理学中一项重要的实验，通过操控电磁场对电子束进行偏转，可以揭示电磁力对带电粒子产生的影响。

本次实验的目标是通过测量电子束在不同电磁场下的偏转情况，以验证洛伦兹力定律，并进一步探究电子的性质。

实验步骤1. 准备工作：调整实验仪器，确保电子枪发射出的电子束在无偏转状况下直线传播，调整电子束发射器的电压和电流。

2. 放置电磁铁：将电磁铁放置在电子束路径上，调整电磁铁的位置和电流，使电子束在经过电磁铁时发生偏转。

3. 记录实验数据：在不同电磁场强度下，测量电子束的偏转角度，并记录数据。

4. 分析数据：根据偏转角度和电磁场的相关参数，计算洛伦兹力，并进行数据处理和统计。

5. 结果与讨论：对实验结果进行分析和讨论，验证洛伦兹力定律，并探究电子的性质。

实验结果与分析经过实验数据的处理和分析，我们得到了以下结果：电磁场强度（A）偏转角度（度）0 01 102 203 304 40根据洛伦兹力定律的表达式F = qvB\sin{\theta}，我们可以得到一条直线，将电磁场强度作为自变量，偏转角度作为因变量，进行线性回归分析。

由于电子的电荷量已知，通过拟合直线的斜率，我们可以计算出电子的速度v。

在实验中，我们注意到电子束的偏转角度随着电磁场强度的增大而增大，这与洛伦兹力定律预测的结果一致。

通过线性回归分析，我们获得了斜率为10的直线，即电子的速度为10 m/s。

这一结果与理论值接近，验证了洛伦兹力定律的正确性。

通过实验，我们进一步深入了解了电子的性质。

电子作为带负电的基本粒子，在电磁场的作用下受到洛伦兹力的偏转。

实验结果也展示了电子具有一定的动量和质量，能够在外力的作用下发生偏转。

实验总结本次电子束的偏转实验通过调整电磁场强度来控制电子束的偏转情况，进一步验证了洛伦兹力的定律。

实验结果与理论预期相符，表明电磁场对带电粒子产生的力的性质得到了正确的描述。

通过本次实验，我们不仅巩固了洛伦兹力定律和电子性质的知识，还培养了实验操作能力和数据处理能力。

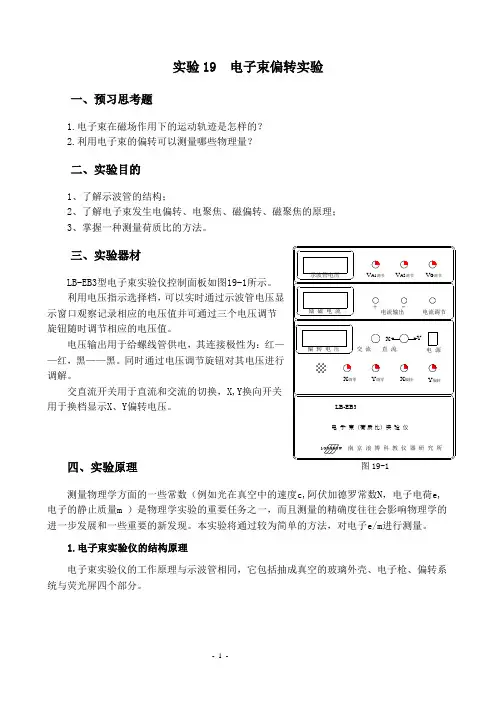

实验19 电子束偏转实验一、预习思考题1.电子束在磁场作用下的运动轨迹是怎样的？2.利用电子束的偏转可以测量哪些物理量？二、实验目的1、了解示波管的结构；2、了解电子束发生电偏转、电聚焦、磁偏转、磁聚焦的原理；3、掌握一种测量荷质比的方法。

三、实验器材LB-EB3型电子束实验仪控制面板如图19-1所示。

利用电压指示选择档，可以实时通过示波管电压显示窗口观察记录相应的电压值并可通过三个电压调节旋钮随时调节相应的电压值。

电压输出用于给螺线管供电，其连接极性为：红——红，黑——黑。

同时通过电压调节旋钮对其电压进行调解。

交直流开关用于直流和交流的切换，X,Y 换向开关用于换档显示X 、Y 偏转电压。

四、实验原理测量物理学方面的一些常数（例如光在真空中的速度c,阿伏加德罗常数N ，电子电荷e,电子的静止质量m ）是物理学实验的重要任务之一，而且测量的精确度往往会影响物理学的进一步发展和一些重要的新发现。

本实验将通过较为简单的方法，对电子e/m 进行测量。

1.电子束实验仪的结构原理电子束实验仪的工作原理与示波管相同，它包括抽成真空的玻璃外壳、电子枪、偏转系统与荧光屏四个部分。

电 源电流输出+-YXV G 调节电流调节V A2调节V A1调节示波管电压励 磁 电 流偏 转 电 压交 流Y 偏转Y 调零X 偏转X 调零直 流电 子 束（荷 质 比）实 验 仪南 京 浪 博 科 教 仪 器 研 究 所LB-EB3图19-1图19-2（1）电子枪电子枪的详细结构如图19-2所示。

电子源是阴极，它是一只金属圆柱筒，里面装有一根加热用的钨丝，两者之间用陶瓷套管绝缘。

当灯丝通电（6.3伏交流）被加热到一定温度时，将会在阴极材料表面空间逸出自由电子（热电子）。

与阴极同轴布置有四个圆筒的电极，它们是各自带有小圆孔的隔板。

电极G称为栅极，它的工作电位相对于阴极大约是5-20V的负电位，它产生一个电场是要把从阴极发射出的电子推回到阴极去，只有那些能量足以克服这一阻止电场作用的电子才能穿过控制栅极。

电子束的两种偏转
带电粒子在电场和磁场中的运动规
律，已在近代物理及电子技术中得到了广
泛的应用，如示波器、显像管、摄像管、
雷达指示器等器件，就是利用电子束在互
相垂直的两个方向上偏移，是电子束能够
到达电子接受器的任何位置这一基本原理制成的，本实验采用电子束实验仪来研究电子束的电偏转、磁偏转和电聚焦。

其中磁偏转与电偏转分别是利用磁场和电场对运动电荷施加作用，控制其运动方向。

这两种偏转有如下差别：
1.受力特征
在磁偏转中，质量为m ，电荷量q为的粒子以速度v垂直射入磁感应强度为B的匀强磁场中，因受磁场力(即洛伦兹力)作用，使粒子的速度方向发生变化，而速度方向的变化反过来又使力的方向变化，故磁场力是变力。

在电偏转中，质量为m，电荷量为q的粒子以速度v垂直射人电场强度为E的匀强电场中，所受的电场力与粒子的速度无关，是恒力。

2.运动规律
在磁偏转中，变化的磁场力使粒子做匀速曲线运动——匀速圆周运动，其运动规律分别从时(周期)、空(半径)两个方面给出。

在电偏转中，恒定的电场力使粒子做匀变速曲线运动——类平抛运动，其运动规律分别从垂直于电场方向和平行于电场方向进行分析。

3.偏转情况
在磁偏转中，粒子的运动方向所能偏转的角度不受限制，且在相等时间内偏转的角度总是相等。

在电偏转中，粒子的运动方向所能偏转的角度受限制，且在相等的时间内偏转的角度是不相等的。

4.动能变化
在磁偏转中，由于磁场力始终与粒子的运动方向垂直，所以，粒子动能的大小保持不变。

在电偏转中，由于电场力与粒子运动方向之间的夹角越来越小，粒子的动能将不断增大，且增大得越来越快。

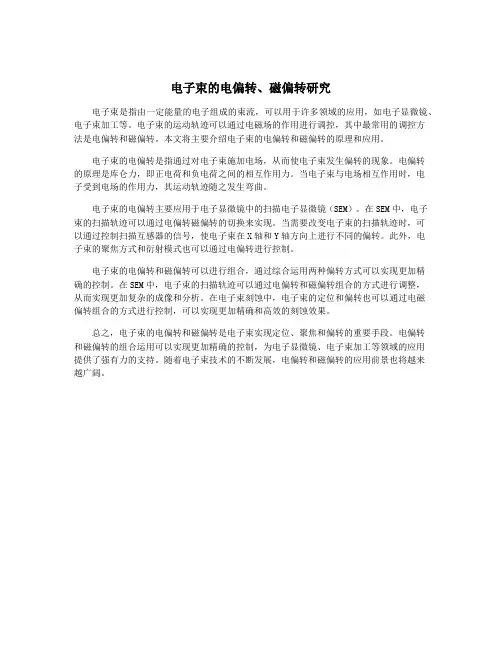

电子束的电偏转、磁偏转研究
电子束是指由一定能量的电子组成的束流，可以用于许多领域的应用，如电子显微镜、电子束加工等。

电子束的运动轨迹可以通过电磁场的作用进行调控，其中最常用的调控方
法是电偏转和磁偏转。

本文将主要介绍电子束的电偏转和磁偏转的原理和应用。

电子束的电偏转是指通过对电子束施加电场，从而使电子束发生偏转的现象。

电偏转
的原理是库仑力，即正电荷和负电荷之间的相互作用力。

当电子束与电场相互作用时，电
子受到电场的作用力，其运动轨迹随之发生弯曲。

电子束的电偏转主要应用于电子显微镜中的扫描电子显微镜（SEM）。

在SEM中，电子束的扫描轨迹可以通过电偏转磁偏转的切换来实现。

当需要改变电子束的扫描轨迹时，可
以通过控制扫描互感器的信号，使电子束在X轴和Y轴方向上进行不同的偏转。

此外，电
子束的聚焦方式和衍射模式也可以通过电偏转进行控制。

电子束的电偏转和磁偏转可以进行组合，通过综合运用两种偏转方式可以实现更加精
确的控制。

在SEM中，电子束的扫描轨迹可以通过电偏转和磁偏转组合的方式进行调整，
从而实现更加复杂的成像和分析。

在电子束刻蚀中，电子束的定位和偏转也可以通过电磁
偏转组合的方式进行控制，可以实现更加精确和高效的刻蚀效果。

总之，电子束的电偏转和磁偏转是电子束实现定位、聚焦和偏转的重要手段。

电偏转
和磁偏转的组合运用可以实现更加精确的控制，为电子显微镜、电子束加工等领域的应用
提供了强有力的支持。

随着电子束技术的不断发展，电偏转和磁偏转的应用前景也将越来
越广阔。

实验二十四 电子束的偏转示波器中用来显示电信号波形的示波管和电视机、摄像机里显示图像的显像管、摄像管都属于电子束线管，虽然它们的型号和结构不完全相同，但都有产生电子束的系统和电子加速系统，为了使电子束在荧光屏上清晰的成像，还要设聚焦、偏转和强度控制系统。

对电子束的聚焦和偏转，可以利用电极形成的静电场实现，也可以用电流形成的恒磁场实现。

前者称为电聚焦或电偏转。

随着科技的发展，利用静电场或恒磁场使电子束偏转、聚焦的原理和方法还被广泛地用于扫描电子显微镜、回旋加速器、质谱仪等许多仪器设备的研制之中。

本实验在了解电子束线管的结构基础上，先讨论电子束的偏转特性及其测量方法。

【目的】1.了解示波管结构和原理。

2.研究带电粒子在电场和磁场中偏转的规律。

3.测试示波管的电偏灵敏度和磁偏灵敏度与加速电压的关系。

【原理】示波管的基本结构主要由以下4个部分组成 （1）示波管示波管的构造如图4-43所示。

当加热电流通过灯丝时，阴极K 被加热并发射电子，栅极G 加上相对于阴极为负的电压，调节栅极电压的大小，可以控制阴极发射电子的多少，即控制光点的亮度。

第一阳极A １相对于阴极K 有很高的电压（约1 500V ）用以加速电子；第二阳极A ２与第一阳极A １之间构成聚焦电场，使发散的电子束在聚焦电的作用下汇聚起来，打在荧光屏上发出荧光。

X 、Y 偏转板是2对分别平行且相互垂直的属极，在平行板上加不同的电压控制荧光屏上的光点的位置。

光点移动距离的大小与加在偏转板上的电压成正比。

(2)扫描电压发生器扫描电压发生器是产生扫描电压的装置。

示波器通常是要观察轴输入的周期性信号电压的波形。

如果只把被测信号（如正弦电压）加在Y 偏转板上，而亮线。

要在荧光屏上显示出正弦电压的波形，就必须使亮点在Y 轴上的运动沿X 方向展开。

为此必须在X 偏转板上加一周期性随时间线性变化的电压，这种电压称为扫描电压。

这样荧光屏上光点在作竖直运动的同时还要作自左向右的匀速运动。

电子束偏转实验导言电子束偏转实验是物理学中的一项基础实验，旨在研究电子在磁场中的运动规律和电磁力的作用。

电子束偏转实验被广泛应用于电子学、粒子物理学、电磁学和各种仪器中，对于理解和应用电子技术和磁场技术有着重要的意义。

本文将详细介绍电子束偏转实验的相关定律、实验准备、实验过程，以及实验的应用和其他专业性角度。

一、相关定律1. 洛伦兹力定律洛伦兹力定律是描述带电粒子在磁场中受力情况的重要定律。

它指出一个带电粒子在磁场中所受的洛伦兹力的大小与粒子的电荷量、速度以及磁场的强度和方向有关。

洛伦兹力的方向垂直于带电粒子的速度方向和磁场的方向，符合右手定则。

2. 勒让德L动力学方程勒让德L动力学方程是描述电子在磁场中偏转运动的方程。

它基于能量守恒原理和动量守恒原理，将洛伦兹力的作用带入到粒子的动力学方程中，从而得到了描述粒子在磁场中运动的方程。

二、实验准备1. 实验仪器电子束偏转实验通常需要使用下列仪器：电子火花管、电源、磁场系统、测量仪器（例如数字示波器、电流表、电压表等）。

2. 实验材料进行电子束偏转实验时，需要使用一定数量的电子束和适当的磁场强度，通常使用金属或合金的薄膜来产生电子束。

三、实验过程1. 实验搭建首先，搭建好实验装置。

将电子火花管放置在稳定的支架上，并通过电源给电子火花管提供电压。

在电子火花管周围设置磁场系统，调整磁场强度和方向，以使得电子束在磁场中偏转。

2. 实验测试接下来，通过控制电子火花管的电压和磁场系统的参数，进行实验测试。

可以通过改变电子火花管的电压来改变电子束的速度，通过改变磁场强度和方向来观察电子束的偏转情况。

3. 数据记录与分析在实验过程中，需要记录实验参数和观察结果。

可以使用测量仪器来测量电子束的速度、偏转角度、磁场强度等数据。

通过对数据的分析和处理，可以得到电子在磁场中的运动规律，并验证相关定律。

四、实验应用和其他专业性角度1. 应用电子束偏转实验在电子学和粒子物理学中有着广泛的应用。

电子束的偏转【实验目的】1、了解电子束线管的结构和偏转原理。

2、研究带电粒子在电场和磁场中的偏转规律。

【实验仪器】DS-III 型 电子束实验仪、 DX-III 型电子束示波器综合实验仪【实验原理】1、电子束的电偏转（电场偏转）在平行板间加电压U ，当板间距d 远小于板长l 时，我们可以认为l 内有均匀电场U E d=， l 外0E =。

电子在场中做类平抛运动且满足：2212eEz y mv =电子离开电场后做匀速直线运动，偏转角满足：2z ldy eEltg dzmvθ===假设加速电压为a U ，则有212a mv eU =， 与上式联立即可得： 2a Utg l U dθ=取偏转板到荧光屏距离L 远大于偏转板自身长度l ，当偏转角比较小时有： D tg Lθ=于是偏转距离为： 2a UlLD U d=， 偏转灵敏度为： 2a D lL U U d δ==电。

电场偏转的特点是：在加速电压一定时，电子束线的偏转距离与偏转电压成正比；在偏转电压一定时，与加速电压成反比。

2、电子束的磁偏转（磁场偏转）在垂直于z 的x 方向上放置两个螺线管，通加电流I 。

当两个螺线管端面间距远小于其直径时，可以认为端面间形成均匀磁场0121(cos cos )2B nI kI μθθ=-=，其中k 为比例系数，与螺线管的半径、匝数有关。

在l 外0B =。

电子在磁场内做半径为R 的圆周运动：2mv evB R=。

电子离开磁场后做匀速直线运动：sin D l tg L R θθ=≈=。

联立上述两式得偏转距离： eBlD L mv= 。

又知：v =代入上式得：D BlL== 。

磁偏转灵敏度：D klLI δ==磁。

磁场偏转的特点是：在加速电压一定时，电子束线的偏转距离与偏转电流成正比；在偏转电流一定时，与加速电压的平方根成反比．【实验内容】1、验证电场偏转的特点。

2、验证磁场偏转的特点。

【数据记录与处理】 （重复测量三次）电偏特性：加速电压____a U V =x 轴偏转规律 （注意要去除电表误差）y 轴偏转规律（注意要去除电表误差）磁偏特性：加速电压____U V =（注意要去除电表误差）电偏特性：加速电压____a U V =x轴偏转规律 （注意要去除电表误差）y 轴偏转规律（注意要去除电表误差）磁偏特性：加速电压____U V =（注意要去除电表误差）电偏特性：加速电压____a U V =x 轴偏转规律 （注意要去除电表误差）y 轴偏转规律（注意要去除电表误差）磁偏特性：加速电压____U V =（注意要去除电表误差）取偏转距离D 为纵轴，偏转电压(电流)为横轴，作图并归纳出实验结论．【注意事项】1、各个阳极电压很高，在观察仪器各部分及测量时，要注意安全。

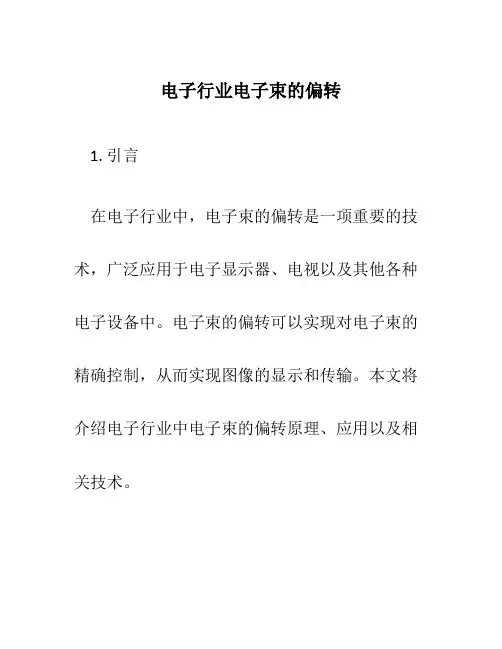

电子行业电子束的偏转1. 引言在电子行业中，电子束的偏转是一项重要的技术，广泛应用于电子显示器、电视以及其他各种电子设备中。

电子束的偏转可以实现对电子束的精确控制，从而实现图像的显示和传输。

本文将介绍电子行业中电子束的偏转原理、应用以及相关技术。

电子束的偏转是通过电磁力的作用在电子束轨迹上施加力，使电子束发生偏转。

在电子行业中，常用的偏转方法包括电偏转和磁偏转。

•电偏转：通过在电子束轨迹上施加电场，利用电场力使电子束发生偏转。

电偏转常用于CRT显示器等设备中。

•磁偏转：通过在电子束轨迹上施加磁场，利用洛伦兹力使电子束发生偏转。

磁偏转常用于LCD显示器等设备中。

电子束的偏转在电子行业中有着广泛的应用。

以下是几个常见的应用领域：3.1 电子显示器电子束的偏转在电子显示器中是至关重要的。

CRT显示器通过电子束的电偏转和磁偏转实现对像素点的控制，从而显示出图像。

LCD显示器则通过电子束的磁偏转实现对像素点的控制，实现图像的显示。

3.2 电视电子束的偏转也在电视中被广泛应用。

电视使用电子束的电偏转和磁偏转来控制像素点的显示，从而实现图像的传输和显示。

3.3 雷达雷达是一种使用电子束来探测和测量目标的设备。

电子束的偏转可以实现对目标的扫描和跟踪，从而实现雷达的功能。

3.4 医疗设备在医疗设备中，电子束的偏转被用于放射性治疗和影像诊断。

通过控制电子束的偏转，可以精确地照射治疗区域或者获取高质量的影像。

4. 电子束的偏转技术电子束的偏转技术是实现电子束偏转的关键。

下面将介绍几种常见的电子束偏转技术。

4.1 磁聚焦磁聚焦是一种通过控制磁场强度和形状来聚焦电子束的技术。

通过合理设计磁场，可以使电子束在光学系统中保持相对稳定的直径，从而实现对电子束的有效控制。

4.2 线圈偏转线圈偏转是通过在电子束轨迹周围布置线圈，通过电流的控制来产生磁场，从而实现对电子束的偏转。

线圈偏转可以实现对电子束的精确控制，并且具有较高的稳定性。
