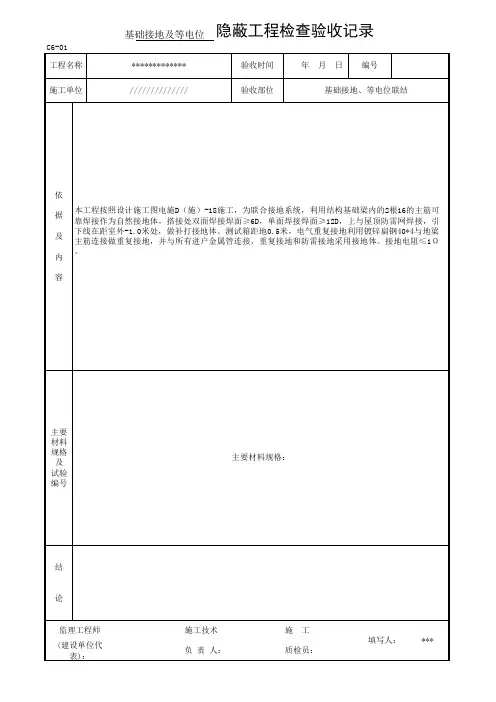

基础接地及等电位

接地系统及等电位联结方案1 接地系统本建筑低压配电系统采用TN-S 接地型式。

防雷接地，电气设备，信息系统等接地共用同一接地装置，利用桩基和地梁钢筋网作接地体，总接地电阻小于1Ω。

P 线和N线自变压器中性点引出，均与接地体相连，然后分开敷设，并以不同颜色区分，不得混淆。

所有电气设备不带电金属外壳、插座接地孔、电缆桥架、金属线槽及金属保护管均须与PE 线可靠连接。

2 等电位联结在低压保护系统中，等电位联结作为降低接触电压的一种有效的补救措施，越来越受到人们的重视。

常用的等电位联结包括总等电位联结和辅助等电位联结。

总等电位联结就是在建筑物电源线路进线处将PE 干线、接地干线、总水管、总煤气管、采暖和空调管等相连接。

辅助等电位联结则是在某一局部范围内将上述线路、管道构件作上述相同连接，包括将固定设备的所有能同时触及的外露可导电部分（电气设备外壳、线路套管）和装置外可导电部分、钢筋混凝土结构主钢筋等装置外的导电部分相连接，并与所有设备的保护线，包括插座的保护线相连接。

（1）总等电位联结的作用。

就是在发生接地故障时，提高该部分的地电位，从而降低接触电压，提高人身的防电击能力。

（2）辅助等电位联结的作用。

IEC 规定，在TN 系统中固定式设备切断接地故障回路时间为5s，手握式设备为0.4s；但如果由同一配电盘引出线既供固定式设备、又供手握式设备时，由于他们的PE 线是连通的，固定式设备的危险接触电压将沿PE 线蔓延至手握式设备上，给手握式设备的使用者带来危险。

为消除这一危险，应对此配电盘作辅助等电位联结。

（3）总等电位联结：在变电所内设总等电位联结端子排（MEB），各端子排以—25X4 镀锌遍钢与焊接的地梁钢筋连接，各种进出本馆的金属管道、建筑物金属构件、防雷接地、电气设备接地、智能专业各弱电系统的接地等，均须就近与等电位联结端子板相连；另外，在电梯井道内，水暖设备房等处设置预埋件，预埋件和地梁钢筋、变电所PE 排等均须与MEB 端子排相连。

等电位接地适用范围：适用于一般工业与民用建筑物电气装置防间接触电击和防电磁干扰的等电位联结安装。

总等电位联结线不小于进线PE截面的0.5倍.不允许用下列金属部分当作联结线1、金属水管2、输送爆炸气体或液体的金属管道3、正常情况下承受机械压力的结构部分4、易弯曲的金属部分5、钢索配线的钢索等电位联结的安装要求：目前我国等电位联结用的金属和端子板虽有定型产品供应，但产品较少，有关主管部门对需联结的设备和一些铸铁管的生产也未要求配置等电位联结用的接线端子，给施工安装增加了一些困难，也影响连接的美观，需在现场设法克服。

——金属管道的连接处一般不需加接跨接线。

——给水系统的水表需加接跨接地线，以保证水管的等电位联结和接地的有效。

——装有金属外壳的排风机，空调器的金属门，窗框以及外露可导电部分，吊顶龙骨等金属体需做等电位联结。

——等电位联结内各联结导体间的连接可采用焊接，焊接处不应有夹渣，咬边，气孔及未焊透情况，也可采用压接，这时应注意接触面的光洁，足够的接触压力和接触面积，也可采用熔接，在腐蚀性场所应采取防腐措施，如热镀锌或加大导线截面等。

——等电位联结端子板应采取螺栓连接，以便拆卸进行定期检测。

——等电位联结线及端子板宜采用铜质材料，是因为其导电性和强度都比较好，但用铜材料与基础钢筋或地下的钢材管道相连时，应注意铜和铁具有不同的电位，铜的标准电位是+0.35V,而铁的标准电位是－0.44V,由于土壤中的水分和盐类形成电解液而组成原电池,产生电化学腐蚀,基础钢筋和钢管将被腐蚀,因此在土壤,应避免避免使用裸铜线或带铜皮的钢线作为接地极引入线,宜用钢材与基础钢筋作联结,以与基础钢筋的电位基本一致,避免引起电化学腐蚀.——当等电位联结线采用钢材焊接时，应采用搭接焊并应满足如下要求：1、扁钢的搭接长度不应小于其宽度的二倍，三面施焊。

（当扁钢宽度不一样时，以宽的为准。

）2、圆钢的搭接长度不应小于其直径的六倍，双面施焊。

防雷接地及等电位安装施工方案XXX工程防雷接地及等电位安装施工方案编制单位：XXX防雷接地及等电位安装施工方案1、防雷接地与等电位安装1.1、本工程防雷接地，电气设备的保护接地，电梯机房，消防控制室，计算机房及各弱电接地等共用综合接地装置,要求接地电阻值必须小于等于1Ω，实测不满足要求时，必须增设人工接地体，直到满足要求为止。

需要增设人工接地体时编制专项方案。

1.2、接地体的做法1.2.1、利用建筑物基础梁、底板钢筋和采用-40*4的镀锌扁钢沿建筑物四周敷设成闭合形状的接地体作为水平接地体，利用桩基内钢筋作为垂直接地体。

1.2.2、按照设计图纸位置将建筑物基础梁内四角主筋和相应图示位置结构底板上下主筋4根不小于Φ16钢筋通长相互焊接，形成网状接地体，直筋之间的跨接如图1-1，交叉钢筋之间的跨接如图1-2.图1-1直筋跨接防雷接地及等电位安装施工方案图1-2交叉筋跨接1.2.3、按照图示引出的位置利用Φ20的圆钢，在距离夹层地面50线位置引出接地线共计52处，一端与-40*4的镀锌扁钢搭接焊接（图1-3），另一端使用两根Φ12的圆钢分别与接地地梁跨接焊接（图1-4），要求焊缝饱满，焊渣清除干净，漏出室外部分圆钢和焊接处使用沥青防腐做防腐处理。

图1-3圆钢与扁钢搭接图1-4圆钢与钢筋跨接1.2.4、按照图示位置，利用-40*4的镀锌扁钢沿建筑物外墙1米处设置一圈镀锌扁钢，埋地深度为1m即沿夹层50线程度引出标高，扁钢与扁钢连接采用焊接连接（图1-5），扁钢与圆钢连接如上图1-1.防雷接地及等电位安装施工方案焊接完成后将焊渣清算洁净，刷沥青防腐处理。

图1-5扁钢与扁钢搭接（暗敷）1.2.5、利用地基内每根桩基的对角两根钢筋与水平接地体相互焊接形成电气通路，共计3316根桩（不考虑与废桩的连接），焊接要求如图1-6.图1-6与桩基钢筋焊接1.3、防雷引下线和均压环敷设1.3.1、按照图纸会审交底要求，利用建筑物外围每根结构柱内对角主筋和接地图纸↙a所示位置柱内对角主筋作为防雷引下线，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，做完后进行隐检，做好隐检记录。

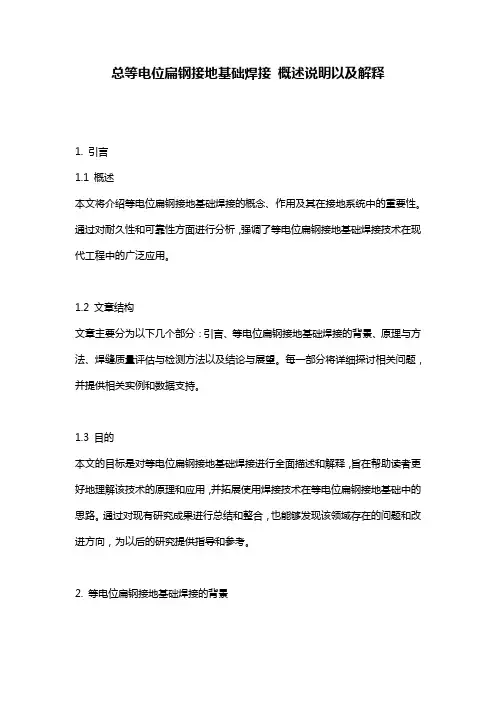

总等电位扁钢接地基础焊接概述说明以及解释1. 引言1.1 概述本文将介绍等电位扁钢接地基础焊接的概念、作用及其在接地系统中的重要性。

通过对耐久性和可靠性方面进行分析，强调了等电位扁钢接地基础焊接技术在现代工程中的广泛应用。

1.2 文章结构文章主要分为以下几个部分：引言、等电位扁钢接地基础焊接的背景、原理与方法、焊缝质量评估与检测方法以及结论与展望。

每一部分将详细探讨相关问题，并提供相关实例和数据支持。

1.3 目的本文的目标是对等电位扁钢接地基础焊接进行全面描述和解释，旨在帮助读者更好地理解该技术的原理和应用，并拓展使用焊接技术在等电位扁钢接地基础中的思路。

通过对现有研究成果进行总结和整合，也能够发现该领域存在的问题和改进方向，为以后的研究提供指导和参考。

2. 等电位扁钢接地基础焊接的背景2.1 等电位接地系统概述等电位接地系统是一种重要的电气设备保护措施，它通过将各部件接地并保持相同的电位，确保整个系统处于相对稳定的状态。

在现代工业中，等电位接地系统被广泛应用于电力输配、变压器站、发电厂等尤其重要的领域。

2.2 扁钢接地基础的作用和重要性扁钢接地基础是等电位接地系统中重要的组成部分，它承担着固定和稳定设备的任务。

扁钢具有较大的表面积，能够更好地与土壤接触，提供较低的电阻值和更好的导通性能。

通过将扁钢固定于基础上并与大地形成良好连接，可以有效地排除静电、雷击和过流引起的故障。

因此，扁钢接地基础在保障设备正常运行、维护人员安全以及减少事故发生方面起着不可替代的作用。

2.3 焊接技术在等电位扁钢接地基础中的应用焊接技术在等电位扁钢接地基础中起到至关重要的作用。

通过焊接将扁钢固定于基础上，并与壁厚适当的电缆进行连接，可以实现电气连接和机械强度的同时满足需求。

采用适当的焊接方法和合适的材料，可以保证扁钢与基础之间的牢固链接，并提供较低阻抗及可靠持久的可靠性。

综上所述，等电位扁钢接地基础在等电位接地系统中起着至关重要的作用。

防雷接地、等电位联络施工方案一资料要求：1、镀锌扁铁、角钢均切合设计要求，并拥有合格证、查验报告；2、焊条应切合设计要求，并拥有合格证、查验报告；二、作业条件：1、接地体作业条件：a、按设计地点清理好现场；b、基础钢筋与柱子钢筋已帮扎完成；2、避雷网安装作业条件：a、接地体与引下线一定做完；b、支架安装完成；c、具备检查现场和垂直运输条件；三、操作工艺：Ⅰ、接地体安装：1、接地极采纳L50×50×5镀锌角钢，每根长2.5 米；2、接地体埋深为米，应垂直散布，互相之间距离为 5 米；3、接地体具建筑物距离应切合设计要求；4、接地体的连结采纳焊接。

焊接处焊缝应饱满，拥有足够的机械强度，不得有加渣、咬肉、裂纹、虚焊、气孔等缺点。

焊接处的药皮敲掉后，刷沥青做防腐办理；5、接地极之间采纳-40×4镀锌扁铁进行连结；扁铁敷设前应调直，而后搁置在接地极长进行焊接；扁铁与基础钢筋连策应平放，焊缝应密实，焊好后进行防腐办理；6、接地极连结完成后，应实时通知监理进行隐查查收，接地极的材质、数目、焊接等应切合设计要求；Ⅱ、避雷网安装：1、支架一定安装坚固，灰浆饱满横平竖直；2、支架埋深不小于80mm；3、防雷支架顶部距建筑物表面应为100mm；4、支架的水平间距不该大于 1 米；5、支架等铁件应做防腐办理；6、避雷线应平直，不得有高低起伏现象，距建筑物距离应一致；7、避雷线曲折处不得小于90o，曲折半径不得小于钢筋直径的10 倍：8、建筑物屋面上的突出物应与避雷网焊成一体；9、避雷引下线利用柱子内钢筋做引下线，与基础钢筋进行焊接，柱子钢筋一定采纳焊接；Ⅲ等电位联络：1、建筑物内全部金属构件均做等电位联络；2、等电位联络内各联络导体之间的连结采纳焊接。

焊接处不该有加渣、咬边、气孔及未焊状况；3、等电位联络采纳焊策应切合以下要求：a、扁铁的搭接长度不该小于其宽度的二倍，三面使焊。

（当扁铁宽度不一致时，搭接长度以宽的为准）；b、圆钢的搭接长度不该小于直径的 6 倍。

防雷接地及等电位连接接地体→接地干线→引下线暗敷→避雷带或均压环→安装支架→安装避雷网接地体地面埋设深度应符合设计要求，当无要求时,不应小于0.8m。

角钢及钢管接地体应垂直配置。

除接地体外,接地体引出线的垂直部分和接地装置焊接部位应做防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。

垂直接地体一般成品为2.5米；水平接地体的间距应符合设计规定，当无设计规定时不宜小于5m。

除环形接地体外,接地体埋设位置应在距建筑物3m以外，距建筑物出入口或人行道也应大于3m, 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。

,其宽度应超过接地装置2m。

接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡；自然接地体与人工接地体连接处应有便于分开的断接卡。

室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100mm²扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊；利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。

利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理.总等电位箱，必须做明显的接地标识标注文字性的说明接地扁铁交叉连接与接地扁铁丁字连接接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。

利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。

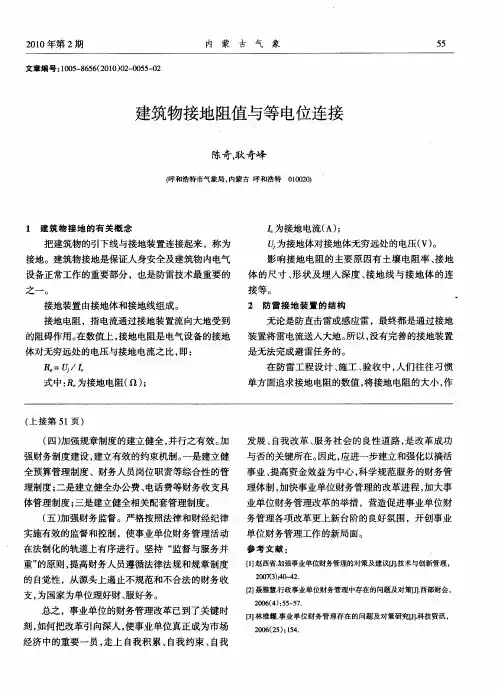

等电位接地在防雷装置的设置上人们往往比较注意外部防雷装置和内部的电涌保护，容易忽视等电位连接在雷电防护的重要作用。

有时还特意设置单独的接地装置，单独的引下线，还错误的提出“共网不共线，分类接地网，不串不共用，一点接地法”的口号，一方面给设计施工增加了难度和增大了开支，另一方面违背了等电位的基本原理，会给被保护设备以及人身安全造成潜在的威胁。

（一）基本概念防雷等电位连接——是将分开的导电装置各部分用等电位连接导体或电涌保护器(SPD)做等电位连接。

它包括在内部防雷装置中，其目的是减小建筑物金属构件与设备之间或设备与设备之间由雷电流产生的电位差。

防雷等电位连接区别于电气安全的等电位连接，最主要是将不能直接连接的带电体通过电涌保护器做等电位连接。

等电位连接网络——是对一个系统的外露各导电部分做等电位连接的各导体所组成的网络。

共用接地系统——是一建筑物接至接地装置的所有互相连接的金属装置(包括外部防雷装置)，并且是一个低电感的网形接地系统。

接地基准点——是一系统的等电位连接网络与共用接地系统之间唯一的一点连接点。

信息系统的等电位连接：各种形式的电子系统的应用在不断增加，这些系统包括计算机、通信设备、控制系统等，在国际电工委员会的标准中将它们统称为信息系统。

对信息系统的外露导电部分应建立等电位连接网络，原则上一个等电位连接网络不需要连到大地，但通常所考虑的所有等电位连接网络都会有通大地的连接。

信息系统的各金属组件(如各种箱体、壳体、机架)与建筑物共用接地系统的等电位连接有两种原则方法，见图13中的h 和g。

图13中的h为S型等电位连接网络，即星形结构或通称为单点接地；g为M型等电位连接网络，即网形结构或通称为多点接地。

a—防雷装置的接闪器以及可能是建筑物空间屏蔽的一部分（如金属屋顶）；b—防雷装置的引下线以及可能是建筑物空间屏蔽的一部分（如金属立面、墙内钢筋）；c—防雷装置的接地装置（接地体网络、共用接地体网络）以及可能是建筑物空间屏蔽的一部分（基础内钢筋和基础接地体）；d—内部导电物体，在建筑物内及其上的金属装置（不包括电气装置），如电梯轨道，吊车，金属地面，金属门框架，各种服务性设施的金属管道，金属电缆桥架，地面、墙和天花板的钢筋；e—（局部）信息系统的金属组件，如箱体、壳体、机架；f—代表局部等电位连接带（单点连接）的接地基准点（ERP）；g—（局部）信息系统的网形等电位连接结构；h—（局部）信息系统的星形等电位连接结构；i—固定安装的Ⅰ级设备（引入PE线）和Ⅱ级设备（不引入PE线）；等电位连接带：k—主要供电力线路的、供电力设备等电位连接用的总接地端（总接地带、总接地母线、总等电位连接带）。

配电房接地及总等电位创优施工做法一、总等电位描述1、等电根据其联结的方位分为三类：总等电位、辅助等电位和局部等电位。

2、总等电位作用于全建筑，其在一定程度上可以降低建筑物间接接触电机的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。

3、如果一个建筑物有多个电源进线，则每个电源进线处都要在电源进线旁安装接地母线，实施总等电位联结。

根据此标准，实际施工过程中常规做法未没每个配电房设一个总等电位。

一个建筑物有一个配电房就设一个总等电电位，见图一，有二个配电房就设二个总等电位，见图二。

图一:一个建筑物只有一个配电房图二:一个建筑物有两个配电房3、按设计习惯一般在配电房的对角设两条接地扁钢，有基础底板引出。

施工会误以为在同一个配电房做两个总等电位。

其实只需做一个总等电位，另外一个接扁钢用螺栓与配电房检修接地扁钢连接即可。

同时满足总等电位有两处与接地体连接的要求。

4、跟具15D502-12总等电位联结示例做法说明，总等电位内部环形导体宜通长明装，明装有困难时，允许局部暗装或通常暗装。

据此配电房内的环形扁钢亦可部分明装，即在过门处，往下安装于地坪内。

其他地方沿墙面明装。

一、总等电位实际创优做法1、总等电位箱可安装，也可明装。

2、用40*40镀锌扁钢沿配电房内墙明敷一圈，过门处暗埋穿过。

扁钢刷黄绿双色油漆，色漆长度不得大于10cm,施工按10cm间距实施。

扁钢距地0.3米。

扁钢距墙1~2cm，现场按1.5cm实施。

扁钢用专用卡子固定在墙面。

3、高低压桥架首末端用1*BV25mm^2铜线穿管分别与一圈明敷接地扁钢就近连接。

4、配电房防火门用1*BV25mm^2铜线与接地扁钢就近连接。

挡鼠板若是钢板等导电材质，也用铜线与接地扁钢连接。

5、一圈扁钢上预留的检修接地螺栓孔应穿蝶形螺母。

详见附图四~五。

图四:配电房总等电位图五:配电房接地创优做法，本做法可满足国优及鲁班要求。

基础、防雷接地说明基础接地、防雷接地设计说明一、基础接地：1、本工程基础形式为桩基础，本接地采用联合接地体。

2、接地极利用桩、承台及底板内主钢筋相互焊通。

接地连接线采用40*4热镀锌扁钢沿各基础外圈作环形敷设，与所经过的承台内两主筋可靠焊接，形成环网接地体---利用桩内主筋（不少于2根）与承台底筋焊接，承台及底筋分别和其面筋焊接，然后承台面筋再与所经过的接地扁钢及底板面筋焊接，接地扁钢须全程焊通，所有焊接长度须大于6D。

联合接地装置的接地电阻不大于1欧姆。

3、防雷引下线利用柱内两根大于直径16MM的主筋与所经过接地热镀锌扁钢焊接连通。

4、在防雷引下线相对应的室外埋深-0.8M处由被利用作为引下线的钢筋上焊出一根40MM*4MM热镀锌扁钢，此扁钢伸向室外，距外墙的距离不小于1.0M。

供连接等电位带和加打人工接地体用。

5、接地引上线IN-C-S系统的接地线用40*4热镀锌扁钢直接引至低压配电柜。

利用柱内2根主竖筋作等到电位接地引上线，然后再用40*4的热镀锌扁钢引至各LEB端子箱。

在电梯井内离电梯地坑0.2米，及电梯井端下边各预埋100*100*8热镀锌扁钢一块，扁钢与柱内2根作为接地引上线主竖筋骨焊接。

6、在总进线配电柜处设MEB箱，应将总配电箱内PE母排、建筑物的PE干线、电气装置接地极的接地干线、进出建筑物的各种金属管道、建筑物的金属构件、预埋件等导体作等电位联结。

车间内设LEB端子板，所有正常不带电的金属物体，金属构件均用导线LEB端子联结。

7、基础联合接地及屋面防雷引下线等利用结构钢筋部分均由结构负责施工，电气专业负责验收，接地装置施工过程中，电气安装与结构施工密切配合，所有隐蔽工程均须组织现场验收签字。

二、防雷接地：1、本工程防雷按一类民用建筑设计。

2、避雷线采用直径12镀锌圆钢沿屋檐或女儿墙支架敷设，支起高度100MM。

3、引下线利用柱内的两根主钢筋，上端与避雷线连接，下端与接地装置连接，引下线位置详见防雷平面图。

泰科电子出版接地和等电位接地和等电位联结联结关于关于布线系统布线系统布线系统的的背景与技术信息托斯顿托斯顿··庞克 硕士工程师 欧洲，中东中东和非洲和非洲和非洲市场经理市场经理简介接地和联结摘要当尼古拉·特斯拉于1880年研发了第一台电机时，他并未料到电力会对后世具有重要的战略意义，并对社会产生了革命性的影响！当时，“科技战” 是介于交流和直流发电之间，二者都力争被选为发电和电力传输的标准方式。

出于多方面的原因交流电被世界各地选定为标准。

直流电现在多用于地铁，电车和一些国家的铁路。

事实上，所有这些交通系统都有一定的距离限制，而这恰使得直流电成为一种高效的技术。

交流电主要在发电站生产和由高压输电电缆传输，从110千伏至380千伏。

在多个分配点，这个高电压被转换为较低的电压，通常为230伏– 240伏或在北美为110伏。

住宅用户通常被给予一条3线电缆，包括单相导线，中性导线和接地导线。

电力供应商使用一条4线电源线直接从最近的发电站连接至其用户。

此电缆提供了3相导线和中性导线。

较大的工业用户在现场有其自己的变压器，由其供应商直接使用三相供应。

这些4线电源分布于整个建筑物中。

通常这些导线被称之为L1，L2和L3（或A，B，C相）。

在北美相线被称为火线。

N（中性）导线一般被称为PEN（保护接地中性）导线。

原因是它提供了N和PE 导线的综合功能。

通常在二级配电盘处会将PE线和N线连接在一起。

基于安全理由保护接地是强制的，和因此作为独立的导线如同在电源插座中。

PE线和N线两个都将在接地中性点处连接在一起。

在电力产业的初期，由于电器设备大多是电灯和电机，用PEN线到二级分配点是普遍的，以降低成本和铜导体。

即使在20世纪五十年代和六十年代，当更多的电器产品被使用时，电力系统也没有发现严重问题。

所有这些设备都有一个共同点- 他们都是电阻式设备。

这意味着电压和电流间没有相移，和更重要的是PE和任何金属的连接部件没有电流。

建筑物等电位接地极做法我跟你说啊，这个建筑物等电位接地极做法，我可真是费了老鼻子劲了。

一开始的时候我做的可糟了，完全不知道从哪儿下手。

我一开始就琢磨啊，接地极得往地下插啊，这个深度肯定是有要求的。

我自己试着搞了一下，就像种树一样，想当然地觉得越深越好。

结果呢，费了好大的力气挖了个很深的坑，把接地极插进去，但是后来检测的时候发现效果并不好。

后来我才知道，这个深度不是越深就越好，得符合一定的规范要求，一般来说大概是地面下米到1米左右就比较合适，就像给房子打地基，不是越深就越稳，得刚刚好。

这接地极的材料也很重要呢。

我试过好几种材料，铁的、铜的，还试过一些合金的。

我一开始图便宜用了普通的铁制接地极，但是没用多久就生锈了，生锈之后那导电效果就大打折扣啊。

就像人感冒了鼻塞，呼吸都不顺畅了一样，电流在这生锈的接地极里也“流”得不顺畅。

后来我就换成了铜质的接地极，效果就好多了，铜的导电性好，还比较耐腐蚀。

在安装接地极的时候，周围的土壤环境也很关键。

我有一次按照正常的做法把接地极插进去，可检测结果还是不好。

我就到处查看，原来是周围土壤太干燥了。

这时候我就在想啊，土壤太干就像河道没水了一样，电流也没办法好好传导啊。

于是我就采取了一些措施，比如说给周围的土壤浇点水，或者添加一些导电的介质，像盐之类的，不过加盐这件事我不太确定这样会不会对土壤和接地极有腐蚀作用，还得再研究研究。

还有连接接地极和等电位连接端子箱的导线也有讲究。

导线的粗细、质量都会影响等电位的效果。

我试过一次用比较细的导线，结果发现它承受不了较大的电流，就像小水管供应不了大水量一样。

所以后来我就按照规范使用了比较粗的、质量好的导线。

总之呢，做这个建筑物等电位接地极，每一个环节都得仔细考虑，一个小差错就可能影响整个的效果。

防雷接地与等电位区别
雷击是一种自然现象，当气压差异较大时，会导致雷电活动。

在雷
电活动中，建筑物、设备等都会成为雷击目标，因此防雷工作至关重要。

而在防雷系统中，防雷接地和等电位处理是两个重要环节。

本文
将就防雷接地与等电位之间的区别进行详细探讨。

首先，防雷接地是指通过埋设接地线等设备将建筑物与地面进行连接，以便将雷电击中建筑物时的电流引入地下，减少对建筑物的危害。

而等电位则是指在建筑物内部通过连接金属构件等方式，使得各部分
构件在相同电位上，从而减少雷击可能带来的损害。

可以看出，防雷
接地是主要针对外部雷电活动，而等电位是主要用于减少内部设备对
雷电的敏感程度。

其次，在实际操作中，防雷接地和等电位的处理方式也存在差异。

防雷接地通常是通过埋设有导电性的金属接地棒，将建筑物与地下进
行连接，从而形成一条安全通道用于将雷电带走。

而等电位处理则需
要在建筑物内部通过连接金属构件等方式进行处理，确保各部分构件
在相同电位上，避免雷电对设备的损害。

因此，防雷接地更加注重外
部环境的处理，而等电位更加注重内部设备之间的连接关系。

总的来说，防雷接地和等电位虽然都是为了防止雷击造成的危害，
但是在处理方式和作用范围上存在明显的区别。

合理的防雷接地和等
电位处理可以有效保护建筑物和设备，减少雷击可能带来的损害，确
保人员和设备的安全。

在实际应用中，应根据建筑物的特点和设备的
需求，进行科学合理的防雷接地和等电位处理，以达到最佳的防雷效果。
