杭州湾跨海大桥北航道桥主塔钢箱梁施工方案广东省长大公路工程有限公司杭州湾跨海大桥Ⅱ合同项目经理部2006.11.25钢箱梁施工方案1 工程概述杭州湾跨海大桥北航道桥为70+160+448+160+70m 五跨连续半飘浮体系双塔双索面钢箱梁斜拉桥。

桥面纵坡为 2.8%，位于R=20000m、切线长T=560m、外矢距E=7.84m的圆弧竖曲线上。

主梁为栓焊流线扁平钢箱梁，梁高 3.5 m（中心线），钢箱梁横隔板标准间距 3.75m，钢箱梁内设置两道中纵腹板，其距钢箱梁中心线间距为8.50 m。

斜拉索采用高强度低松弛平行钢丝外挤包高密度双层聚乙烯护层制成的扭绞型拉索，标准索距为15m，最大索长248.180m，重14.916吨。

全桥共设有 6 对多向活动竖向支座，分别设于B8、B9、B10、B11、B12、B13 号墩处；4 组横向抗风支座，分别设于B8、B10、B11、B13 号墩处；6 组横向阻尼限位装置，分别设于B8、B9、B12、B13 号墩上； 4 组纵向阻尼限位装置，设于B10、B11 号墩处。

在边跨辅助墩及过渡墩附近钢箱梁内设有预制混凝土压重块，避免过渡墩、辅助墩出现负反力。

全桥主梁钢箱梁划分为九类（A～I）67个梁段进行架设安装。

A 梁段48个，梁长15m，最大吊装重量约2584kN； B 梁段 4 个，梁长15m，吊装重量约2647kN；C 梁段4 个，梁长8.75m，吊装重量约1664kN；D 梁段 2 个，梁长6.5m，吊装重量约1938kN；E梁段2个，为边跨合拢段，梁长7.5m，吊装重量约1362kN；F梁段2个，梁长8.75m，吊装重量约2042kN；G 梁段 2 个，梁长13.75m，吊装重量约2548kN；H 梁段2 个，梁长7.15m ，吊装重量约1627kN ；I 梁段 1 个，为中跨合拢段，吊装重量约842kN，梁段划分见图1。

B8、B9、B10、B11、B12、B13 号墩墩顶节段钢箱梁（其中B10、B11 号墩顶各3节段即N01、N02、N03 及S01、S02、S03；B9、B12 号墩顶各1节段即NB10 及SB10；B8、B13号墩顶各1节段即N04及S04）均采用搭设墩顶支架、浮吊起吊钢箱梁至墩顶支架上、再采取水平滑移就位的方法进行安装。

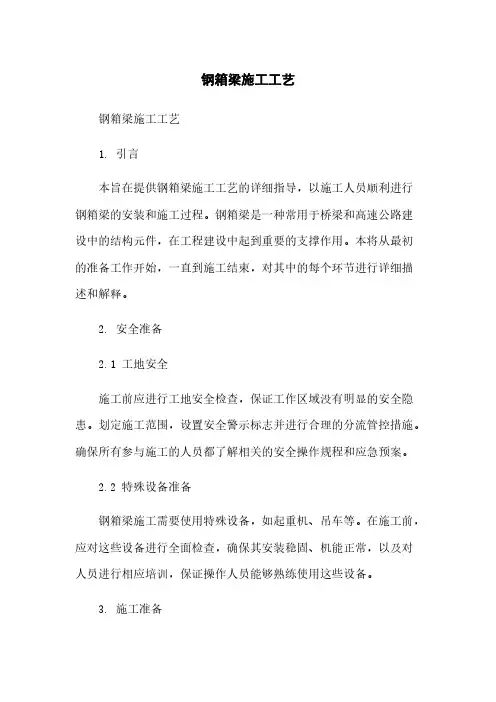

钢箱梁施工工艺钢箱梁施工工艺1. 引言本旨在提供钢箱梁施工工艺的详细指导，以施工人员顺利进行钢箱梁的安装和施工过程。

钢箱梁是一种常用于桥梁和高速公路建设中的结构元件，在工程建设中起到重要的支撑作用。

本将从最初的准备工作开始，一直到施工结束，对其中的每个环节进行详细描述和解释。

2. 安全准备2.1 工地安全施工前应进行工地安全检查，保证工作区域没有明显的安全隐患。

划定施工范围，设置安全警示标志并进行合理的分流管控措施。

确保所有参与施工的人员都了解相关的安全操作规程和应急预案。

2.2 特殊设备准备钢箱梁施工需要使用特殊设备，如起重机、吊车等。

在施工前，应对这些设备进行全面检查，确保其安装稳固、机能正常，以及对人员进行相应培训，保证操作人员能够熟练使用这些设备。

3. 施工准备3.1 材料准备根据设计要求和钢箱梁的尺寸，准备所需的钢材和配件。

对于钢材的选择，应符合相关的标准要求，并进行质检，以确保其质量合格。

3.2 测量和标记根据设计图纸，对施工现场进行测量和标记，确定钢箱梁的正确位置和尺寸。

在标记过程中，应注意精确度，避免误差。

4. 钢箱梁安装4.1 钢箱梁吊装使用起重机进行钢箱梁的吊装。

在吊装过程中，应注意梁体的平稳和安全，以及梁体与吊装设备的连接牢固。

在梁体吊装到位后，应对其进行检查，确保其位置正确。

4.2 锚固钢箱梁安装后，需要进行锚固固定。

根据设计要求，选择合适的锚固方法，例如使用膨胀螺栓、预埋螺栓等。

确保锚固牢固可靠。

4.3 垫层填充在钢箱梁安装完毕后，进行垫层填充，以确保梁底面与支座接触均匀。

垫层材料可以选用橡胶垫、防水沥青等，根据实际情况进行选择。

5. 钢箱梁施工质量控制5.1 焊接工艺钢箱梁的施工中常涉及到焊接工艺。

在焊接前应对焊材和焊接设备进行检查，确保其质量和安全。

在焊接过程中，要严格按照焊接规范进行操作，确保焊缝的质量。

5.2 铺装层施工在钢箱梁施工完成后，需要进行铺装层的施工。

钢箱梁桥梁施工方案钢箱梁桥是一种常见的桥梁形式，其结构稳定、承载能力强，因而被广泛应用于公路和铁路等交通工程中。

本文将着重介绍钢箱梁桥的施工方案，包括基础施工、梁体制作和安装等环节。

一、基础施工1. 基坑开挖在确定好桥梁位置后，首先需要进行基坑开挖工作。

根据设计要求，按照桥墩位置和尺寸，采用适当的机械设备进行开挖。

为了确保开挖的准确性和平整度，可以使用全站仪等高精度仪器进行辅助测量。

2. 桥墩施工基坑开挖完成后，开始进行桥墩的施工工作。

钢筋的布置和混凝土的浇筑需要严格按照设计图纸和规范要求进行，确保桥墩具备足够的强度和稳定性。

3. 基础处理在完成桥墩施工后，需要对桥梁的基础进行处理，包括清理桩基，修正偏差和增加承载力等。

根据地质条件和设计要求，可以采取不同的基础处理方法，如钻孔灌注桩等。

二、梁体制作1. 钢箱梁制作钢箱梁制作前需要准备好所有材料和工具，包括钢板、焊接设备和起重机械等。

根据设计图纸和规范要求，将钢板进行切割、焊接和预处理，形成桥梁所需的钢箱梁构件。

2. 防腐处理为了增加钢箱梁的使用寿命，需要对其进行防腐处理。

防腐处理可以采用涂装或喷涂方式，选择适当的防腐涂料，并按照施工工艺要求进行涂装，确保涂层的均匀和附着力。

3. 预应力加固钢箱梁制作完成后，还需要进行预应力加固工作。

通过应力传递器和拉伸设备等，将预应力钢束或钢绞线固定在梁体内，施加适当的预应力，以提高桥梁的承载能力和抗震性能。

三、梁体安装1. 梁场准备在进行梁体安装前，需要在适当位置设置梁场，并对梁场进行平整和加固，确保能够顺利进行梁体的吊装和安装。

2. 吊装作业梁体的吊装是施工过程中最关键的环节之一。

使用适当的起重机械，按照梁体的吊装计划，将钢箱梁准确地吊装到桥墩之间的空间中。

在吊装过程中，需要严格控制吊点的位置和吊装速度，确保施工安全。

3. 梁体连接在完成梁体吊装后，需要对相邻的钢箱梁进行连接。

根据设计要求，采用焊接或螺栓连接的方式，将钢箱梁牢固地连接在一起，形成整体的桥梁结构。

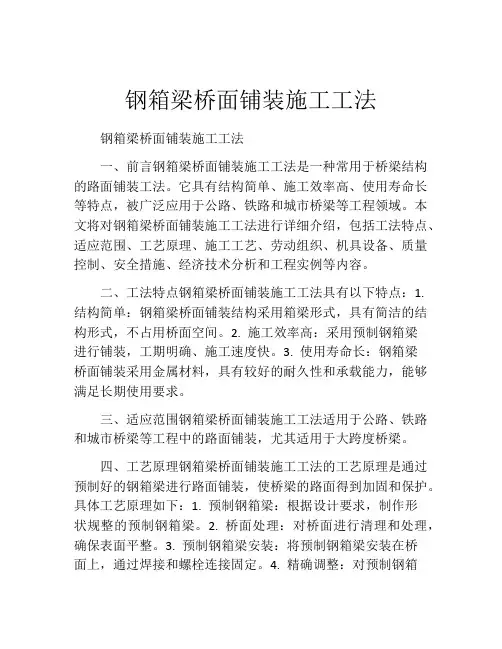

钢箱梁桥面铺装施工工法钢箱梁桥面铺装施工工法一、前言钢箱梁桥面铺装施工工法是一种常用于桥梁结构的路面铺装工法。

它具有结构简单、施工效率高、使用寿命长等特点，被广泛应用于公路、铁路和城市桥梁等工程领域。

本文将对钢箱梁桥面铺装施工工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。

二、工法特点钢箱梁桥面铺装施工工法具有以下特点：1. 结构简单：钢箱梁桥面铺装结构采用箱梁形式，具有简洁的结构形式，不占用桥面空间。

2. 施工效率高：采用预制钢箱梁进行铺装，工期明确、施工速度快。

3. 使用寿命长：钢箱梁桥面铺装采用金属材料，具有较好的耐久性和承载能力，能够满足长期使用要求。

三、适应范围钢箱梁桥面铺装施工工法适用于公路、铁路和城市桥梁等工程中的路面铺装，尤其适用于大跨度桥梁。

四、工艺原理钢箱梁桥面铺装施工工法的工艺原理是通过预制好的钢箱梁进行路面铺装，使桥梁的路面得到加固和保护。

具体工艺原理如下：1. 预制钢箱梁：根据设计要求，制作形状规整的预制钢箱梁。

2. 桥面处理：对桥面进行清理和处理，确保表面平整。

3. 预制钢箱梁安装：将预制钢箱梁安装在桥面上，通过焊接和螺栓连接固定。

4. 精确调整：对预制钢箱梁进行精确调整，使其与桥梁结构紧密贴合。

5. 铺装：在预制钢箱梁上进行铺装，选用适合的路面材料进行铺装施工。

6. 整体验收：对铺装完成的桥面进行整体验收，确保施工质量达到设计要求。

五、施工工艺钢箱梁桥面铺装施工工艺包括以下各个施工阶段：1. 桥面处理：清理桥面的灰尘和污垢，修复损坏部分，确保桥面平整。

2. 预制钢箱梁安装：将预制好的钢箱梁按照设计要求进行安装，通过焊接或螺栓连接固定。

3. 精确调整：使用专业的测量工具对钢箱梁进行精确调整，确保与桥梁结构紧密贴合。

4. 铺装施工：根据设计要求，选择适合的路面材料进行铺装施工，包括沥青混凝土、水泥混凝土等。

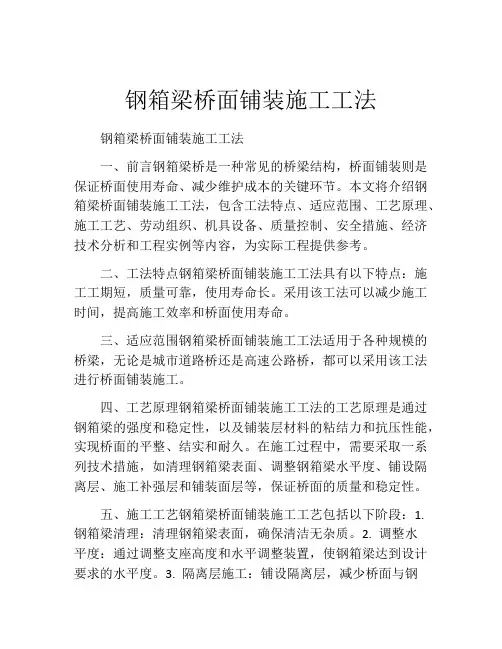

钢箱梁桥面铺装施工工法钢箱梁桥面铺装施工工法一、前言钢箱梁桥是一种常见的桥梁结构，桥面铺装则是保证桥面使用寿命、减少维护成本的关键环节。

本文将介绍钢箱梁桥面铺装施工工法，包含工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容，为实际工程提供参考。

二、工法特点钢箱梁桥面铺装施工工法具有以下特点：施工工期短，质量可靠，使用寿命长。

采用该工法可以减少施工时间，提高施工效率和桥面使用寿命。

三、适应范围钢箱梁桥面铺装施工工法适用于各种规模的桥梁，无论是城市道路桥还是高速公路桥，都可以采用该工法进行桥面铺装施工。

四、工艺原理钢箱梁桥面铺装施工工法的工艺原理是通过钢箱梁的强度和稳定性，以及铺装层材料的粘结力和抗压性能，实现桥面的平整、结实和耐久。

在施工过程中，需要采取一系列技术措施，如清理钢箱梁表面、调整钢箱梁水平度、铺设隔离层、施工补强层和铺装面层等，保证桥面的质量和稳定性。

五、施工工艺钢箱梁桥面铺装施工工艺包括以下阶段：1. 钢箱梁清理：清理钢箱梁表面，确保清洁无杂质。

2. 调整水平度：通过调整支座高度和水平调整装置，使钢箱梁达到设计要求的水平度。

3. 隔离层施工：铺设隔离层，减少桥面与钢箱梁之间的摩擦和损耗。

4. 补强层施工：施工补强层，增加桥面的强度和稳定性。

5. 铺装面层施工：铺设铺装面层，提供舒适的行车面、抗滑性和防水性能。

六、劳动组织钢箱梁桥面铺装施工工法的劳动组织需要合理安排人员，确保施工进度和质量。

劳动组织应包括施工队伍、施工班组、施工车间和项目管理等，协同工作，密切配合，提高施工效率。

七、机具设备钢箱梁桥面铺装施工需要使用各种机具设备，如清洗车、调整设备、铺装机和压路机等。

这些机具设备应具备稳定性、高效性和安全性，保证施工工艺的顺利进行。

八、质量控制钢箱梁桥面铺装施工需要严格控制施工质量。

质量控制应包括材料质量检验、施工工艺检查和节点质量验收等，确保施工过程中的质量符合设计要求。

钢箱梁安装施工方案1. 引言本文档描述了钢箱梁的安装施工方案。

钢箱梁是一种常用于桥梁和高架路等结构的承重构件，具有高强度、刚性、耐久性等优点。

钢箱梁安装施工是桥梁工程中的重要环节，需要合理的施工方案和严格的工艺操作。

本方案将详细介绍钢箱梁的预制、运输、卸载、就位和连接等关键步骤。

2. 钢箱梁的预制钢箱梁的预制是指在工厂或预制场地将钢箱梁按照设计要求进行制作的过程。

在预制过程中，需要注意以下几点：•钢材的选择：采用优质的钢材进行制作，确保钢箱梁的强度和耐久性。

•加工工艺：采用先进的加工设备和工艺，确保钢箱梁的尺寸精度和表面质量。

•质量控制：建立严格的质量控制体系，进行过程检查和最终验收，确保钢箱梁的质量符合要求。

3. 钢箱梁的运输钢箱梁在预制完成后需要运输到施工现场。

运输过程中需要注意以下几点：•运输工具的选择：选择适当的运输工具，如低床平板车等，确保钢箱梁在运输过程中的稳定和安全。

•装卸设备的准备：准备好适当的装卸设备，如吊车、起重机等，确保钢箱梁的安全装卸。

•路线规划：在运输过程中，选择合适的路线规划，避开施工现场狭窄的道路和其他障碍物，确保钢箱梁的顺利运输。

4. 钢箱梁的卸载钢箱梁到达施工现场后，需要进行卸载操作。

卸载过程中需要注意以下几点：•卸载设备的准备：准备好适当的卸载设备，如吊车、起重机等，确保钢箱梁的安全卸载。

•卸载位置的选择：选择合适的卸载位置，确保钢箱梁的安全卸下并避免损坏。

•卸载过程的控制：控制卸载过程中的速度和力度，避免对钢箱梁造成过大的冲击和变形。

5. 钢箱梁的就位钢箱梁卸载后，需要进行就位操作。

就位过程中需要注意以下几点：•就位位置的确定：根据设计要求和现场情况，确定钢箱梁的就位位置。

•就位设备的准备：准备好适当的就位设备，如吊车、液压千斤顶等，确保钢箱梁的准确就位。

•就位过程的控制：控制就位过程中的速度和力度，避免对周围结构和设备造成冲击和损坏。

6. 钢箱梁的连接钢箱梁就位后，需要进行连接操作。

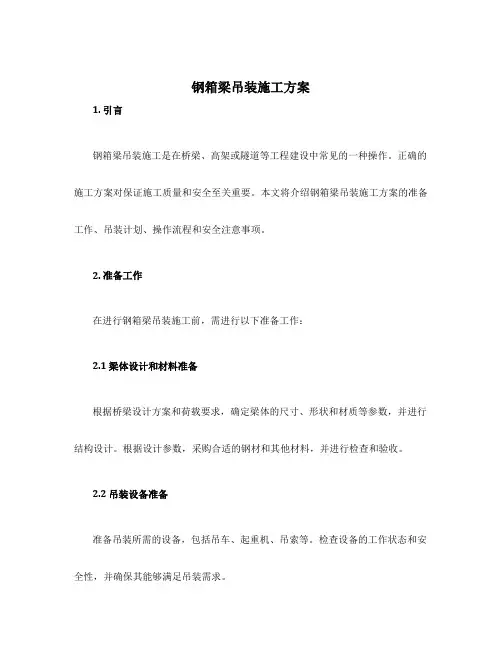

钢箱梁吊装施工方案1. 引言钢箱梁吊装施工是在桥梁、高架或隧道等工程建设中常见的一种操作。

正确的施工方案对保证施工质量和安全至关重要。

本文将介绍钢箱梁吊装施工方案的准备工作、吊装计划、操作流程和安全注意事项。

2. 准备工作在进行钢箱梁吊装施工前，需进行以下准备工作：2.1 梁体设计和材料准备根据桥梁设计方案和荷载要求，确定梁体的尺寸、形状和材质等参数，并进行结构设计。

根据设计参数，采购合适的钢材和其他材料，并进行检查和验收。

2.2 吊装设备准备准备吊装所需的设备，包括吊车、起重机、吊索等。

检查设备的工作状态和安全性，并确保其能够满足吊装需求。

2.3 吊装方案制定根据桥梁设计方案和具体现场情况，制定钢箱梁吊装的详细方案，包括吊装点的确定、吊装序列、吊装高度等。

方案中应考虑到梁体的重量、重心位置以及环境因素等。

2.4 施工人员培训对参与钢箱梁吊装施工的人员进行培训，包括操作设备的技能培训、施工安全知识培训等。

确保施工人员具备必要的技能和安全意识。

3. 吊装计划根据制定的吊装方案，制定钢箱梁吊装的详细计划。

计划应包括以下内容：3.1 吊装点确定根据梁体的尺寸和结构要求，确定吊装点的位置。

吊装点应选择在梁体强度能够承受的位置，并考虑到梁体的重量和稳定性等因素。

确定钢箱梁的吊装序列，即各个梁体的先后顺序。

一般情况下，应从近支点的梁体开始吊装，逐渐向远支点移动。

3.3 吊装高度和角度根据设计要求，确定吊装的高度和角度。

吊装高度应根据现场情况和设备的限制确定，以保证吊装过程中不发生碰撞或支撑问题。

4. 操作流程进行钢箱梁吊装施工时，需按照以下流程进行操作：4.1 现场布置在施工现场进行必要的布置工作，包括搭建工作平台、安装起重设备、设置警示标识等。

检查吊车或起重机的工作状态和安全性，确认设备能够正常使用。

检查吊索、吊钩等吊装设备的完好程度，并进行必要的调整和修整。

4.3 吊装操作按照吊装计划的顺序，进行钢箱梁的吊装操作。

钢箱梁安装施工方案一、概述本文旨在介绍钢箱梁的安装施工方案，确保施工过程中的安全性、高效性和质量。

二、施工准备1. 材料准备：检查并确认所有钢箱梁的数量、型号和规格，确保符合设计要求。

2. 设备准备：准备起重机械、吊装工具和必要的安全防护设备。

3. 施工人员：组织经验丰富、持证上岗的施工人员，并确保其具备相关技能和操作经验。

三、施工步骤1. 施工现场搭设：按照设计要求和安全标准，在梁基座板上搭设施工平台、操作平台和安全网。

同时确保施工现场的通风良好，及时排除积水和杂物。

2. 梁基座板处理：清理梁基座板上的灰尘、油污等杂物，并检查其平整度和强度是否符合要求。

3. 钢箱梁吊装：使用起重机械合理安装吊装工具，将钢箱梁顺序吊装至准确位置，并进行垂直、水平校正。

4. 钢箱梁预应力张拉：按照设计要求和施工方案，使用预应力设备对钢箱梁进行预应力张拉调整，确保其稳定性和受力性能。

5. 钢箱梁焊接：根据设计要求，在施工平台上进行钢箱梁焊接作业，确保焊缝牢固可靠、无缺陷。

6. 钢箱梁防腐处理：根据设计要求，在焊接完成后对钢箱梁进行防腐处理，保护其表面免受氧化和腐蚀。

四、质量控制1. 施工过程监控：安排专人监控施工现场，确保施工过程中的质量和安全。

2. 施工记录和报验：对施工过程进行详细的记录，包括吊装高度、温度、湿度等参数，及时进行施工报验，确保施工质量达到设计要求。

3. 质量检验：在施工完成后，进行钢箱梁的质量检验。

包括外观质量、尺寸偏差、焊接缺陷、预应力张拉效果等方面，确保施工质量合格。

五、安全措施1. 安全防护设施：施工现场设置安全警示标志，合理使用安全带、安全网等防护设施，确保施工人员的生命安全。

2. 人员培训和交底：对施工人员进行必要的安全教育和操作培训，确保其了解施工过程中的危险性及应急措施。

3. 安全监管：合理划定施工作业区域，设置专人负责安全监管，并定期进行安全巡检和隐患排查，及时消除安全隐患。

六、总结钢箱梁的安装施工是保证桥梁工程质量的重要环节。

钢箱梁制作安装工程施工方案一、准备工作1.梁体设计：根据实际情况和需求，设计出适合的钢箱梁结构，并进行计算和模拟分析，确保结构的强度和稳定性。

2.材料采购：根据设计要求，采购符合国家标准和行业规范的钢材和焊接材料。

3.设备准备：准备必要的设备和工具，如切割机、焊接机、起重机等，以保证施工的正常进行。

4.施工环境检查：检查施工现场的环境和地形特点，确保施工安全，防止环境污染。

二、制作工艺1.切割钢板：根据设计要求，使用切割机将钢板切割成需要的形状和尺寸。

2.折弯和弯曲：将切割好的钢板进行折弯和弯曲，以形成钢箱梁的外形。

3.焊接：将折弯好的钢板进行焊接，确保焊缝牢固且质量符合标准。

4.校验与修正：对焊接好的钢箱梁进行校验，确保尺寸和形状的准确性，如有需要，进行修正。

5.表面处理：对焊接完成的钢箱梁进行表面处理，如打磨、防锈等。

三、安装流程1.根据设计要求，确定钢箱梁的安装位置和方向，并进行放线和标记。

2.使用起重机或其他适当设备，将钢箱梁吊装到准确的位置，确保对接部位的平齐和垂直度。

3.使用临时支撑或其他固定设备，将钢箱梁暂时固定，以防止在后续施工过程中发生位移。

4.进行钢箱梁的对接焊接，确保焊缝的质量和均匀性，同时注意安全措施。

5.完成钢箱梁的主体安装后，进行精细调整和修正，以保证整体的水平度和精度。

6.在钢箱梁的安装位置进行安全检查，确保结构的稳定性和安全性。

7.根据设计要求，进行必要的油漆和防腐处理，以保护钢箱梁的表面和内部结构。

四、安全措施1.施工现场应设立安全警示标志，加强安全教育和培训。

2.确保施工人员配戴必要的个人防护用品，如安全帽、防护眼镜和手套等。

3.吊装和安装过程中，要严格按照安全操作规程进行，不得超载、超高或者超工作范围操作。

4.遵守焊接安全规范，使用符合质量标准的焊接材料和设备。

5.钢箱梁制作和安装完成后，进行整体的安全检查和评估。

以上是钢箱梁制作安装的工程施工方案，包括准备工作、制作工艺和安装流程等。

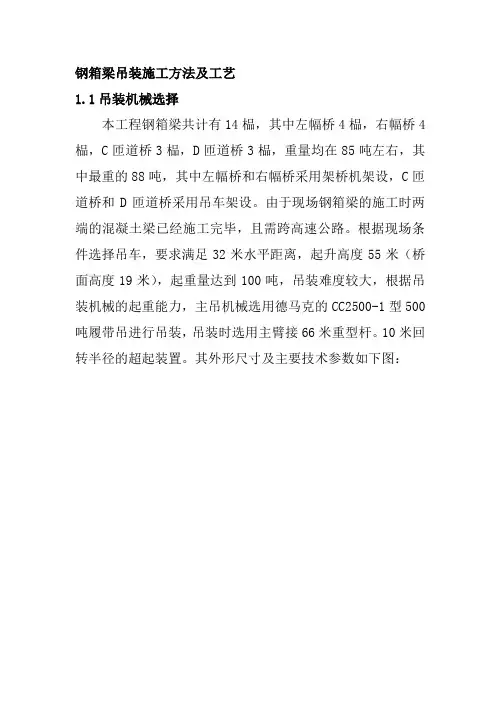

钢箱梁吊装施工方法及工艺1.1吊装机械选择本工程钢箱梁共计有14榀，其中左幅桥4榀，右幅桥4榀，C匝道桥3榀，D匝道桥3榀，重量均在85吨左右，其中最重的88吨，其中左幅桥和右幅桥采用架桥机架设，C匝道桥和D匝道桥采用吊车架设。

由于现场钢箱梁的施工时两端的混凝土梁已经施工完毕，且需跨高速公路。

根据现场条件选择吊车，要求满足32米水平距离，起升高度55米（桥面高度19米），起重量达到100吨，吊装难度较大，根据吊装机械的起重能力，主吊机械选用德马克的CC2500-1型500吨履带吊进行吊装，吊装时选用主臂接66米重型杆。

10米回转半径的超起装置。

其外形尺寸及主要技术参数如下图：1.2吊耳布置图及吊耳验算每片钢梁布置四个吊耳，吊耳纵向位置见下图所示，吊耳在横向方向与腹板对齐。

D匝道钢梁吊耳设置图（蓝色圆点为吊耳位置）C匝道钢梁吊耳设置图四根吊杆同时工作吊杆内力 kN（由于D匝道重量和长度都比C匝道小，故验算C匝道）根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004） 9.1.2，需验算三个吊环同时发挥作用的工况。

三根吊杆同时工作吊杆内力 kN工程所采用的吊耳材质为Q345，板厚为30mm，临时板式吊耳与钢箱梁顶板连接采用双坡口全溶透焊接，坡口角度为60°，板孔孔径为50mm，耳板外缘有效半径为100mm，吊耳长度L为250mm，板式吊耳大样图如下图所示：根据《钢结构设计规范》对吊耳进行计算：耳板强度计算如图所示，拉应力的最不利位置在A －A 断面，其强度计算公式为：589000128.820076.2230n P MPa MPa A σ===<⨯⨯满足要求。

焊缝强度计算589000103.3200(250225)25n P MPa MPa A σ===<-⨯⨯式中：σ――拉应力P ――荷载n A ――耳板与钢梁顶板焊缝接触面积满足要求。

1.3钢丝绳及卸扣的选择吊车吊装钢箱梁示意图如下：由于钢箱梁两侧均有相同配置的钢丝绳，最重钢箱梁99t，单个吊点受力为25t，钢丝绳角度为60度，实际钢丝绳拉力为25/SIN60=21.8t，可取实际单绳拉力约为30t，根据钢丝绳使用拉力公式P＜Q/K，其中Q为钢丝绳破断力，K为钢丝绳使用安全系数，取为6，可求得钢丝绳破断力Q＞P*K=300*6=1800kN，查五金手册可知取φ=70㎜的钢丝绳满足要求。

三、钢箱梁施工方案、方法及其措施（一）钢箱梁设计概况B匝道桥第九联上部结构采用路径为45m的钢箱梁，为单箱单室截面，梁高2.05m，底板宽5。

7m，悬臂长度1.6m.钢箱梁顶板厚度20mm，腹板厚度16mm，底板厚度22mm,横隔板厚度12mm，横隔板及悬臂挑板均每300cm和100cm设置一道。

在支座处加密一道横隔板。

顶板采用8mm U形加劲肋，间距60cm.底板采用166船用球扁钢加劲肋。

腹板上采用10mm厚钢板加劲.钢箱梁节段在工厂预制，运至工地后拼装.本标段箱梁各部位的连接均采用焊接（即全焊结构）。

(二）钢箱梁制作1、经业主、监理同意后，钢箱梁拟委托具有钢结构施工一级资质的企业在工厂车间内分节段预制,节段的大小以满足设计、起重、公路运输限界以及方便现场组拼为原则。

2、各结构零部件表面须光滑平整，不得有凹凸不平、弯曲及翘曲现象。

全部钢板均进行预处理,表面处理等级为Sa2。

5。

3、保证钢结构基本尺寸误差在规定允许范围内。

4、顶板对按焊缝与腹板对接焊缝错开250mm，腹板与底板再错250mm。

面板、腹板、底板焊缝均按规范围要求开具相应“V”形坡口。

对接焊缝要焊透,各种焊缝高度符合规范围要求。

5、对接焊缝选用引弧板与母材的材质、厚度相同，剖口形成与母材相同。

6、焊接不应有裂纹和沿焊缝边缘的未溶合、烧穿、假焊、未填满的火口及超出允许限度的气孔、夹渣、咬肉等.7、钢梁制作时先详细核对各块尺寸后再下料。

8、钢结构的制作与安装符合《钢结构工程施工及验收规范》(GB50205-2001）及《公路桥涵施工技术规范》（JTJ041-2000）中有关规定。

9、钢梁分节段预制完成后，对主体尺寸严格校验，并在出厂前进行自由状态预拼装.对不符合预拼装的允许偏差的构件进行修整或返工，合格后方可出厂.(三）钢箱梁运输、安装由于现场条件受限，大吨位吊机无法进场，所以钢箱梁安装拟使用三台吊机，以相邻路梁为平台，完成顶推施工，其安装施工流程如图2。

钢箱梁施工方法
钢箱梁施工方法主要包括分段吊装法和整体顶推法。

分段吊装法是一种常见的钢结构施工方法，它将钢箱梁分成若干个段，在钢厂进行制作和焊接，然后通过运输设备运至施工现场，使用吊装设备逐段吊装至支架上。

这种方法具有施工速度快、成本低、质量可靠等优点，因此在桥梁施工中被广泛应用。

整体顶推法是一种新型的钢箱梁施工方法，它将整个钢箱梁在预制场内拼装完成，然后通过轨道和千斤顶等设备将其整体顶推至设计位置。

这种方法具有施工精度高、对环境影响小、适用于大型桥梁等优点，但需要大型设备和精确的施工控制，因此成本相对较高。

在进行钢箱梁施工时，需要根据工程实际情况选择合适的施工方法。

分段吊装法适用于跨度较小、重量较轻的钢箱梁，而整体顶推法则适用于大型、重型的钢箱梁施工。

无论采用哪种方法，都需要确保施工安全和质量可靠，同时还需要考虑施工成本和工期等因素。
