粗基准概念:以未加工的表面为定位基准的基准。
精基准概念:以加工过的表面为定位基准的基准。
精基准的选择:1基准重合原则2统一基准原则3互为基准原则4自为基准原则5便于装夹原则6 精基准的面积与被加工表面相比,应有较大的长度和宽度,以提高其位置精度。
粗基准的选用原则:1保证相互位置要求2保证加工表面加工余量合理分配3便于工件装夹4粗基准一般不得重复使用原则(1、若必须保证工件上加工表面与非加工表面间的位置要求,则应以不加工表面作为粗基准;2、若各表面均需加工,且没有重点要求保证加工余量均匀的表面时,则应以加工余量最小的表面作为粗基准,以避免有些表面加工不起来。
3、粗基准的表面应平整,无浇、冒口及飞边等缺陷。
4、粗基准一般只能使用一次,以免产生较大的位置误差。
)生产纲领:计划期内,应当生产的产品产量和进度计划。
备品率和废品率在内的产量六点定位原理:用来限制工件自由度的固定点称为定位支承点。
用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理(六点定则)组合表面定位时存在的问题:当采用两个或两个以上的组合表面作为定位基准定位时,由于工件的各定位基准面之间以及夹具的各定位元件之间均存在误差,由此将破坏一批工件位置的一致性,并在夹紧力作用下产生变形,甚至不能夹紧定位误差:由于定位不准确而造成某一工序在工序尺寸或位置要求方面的加工误差。
产生原因:1工件的定位基准面本身及它们之间在尺寸和位置上均存在着公差范围内的差异;2夹具的定位元件本身及各定位元件之间也存在着一定的尺寸和位置误差;3定位元件与定位基准面之间还可能存在着间隙。
夹紧装置的设计要求:1夹紧力应有助于定位,不应破坏定位;2夹紧力的大小应能保证加工过程中不发生位置变动和振动,并能够调节;3夹紧后的变形和受力面的损伤不超出允许的范围;4应有足够的夹紧行程;5手动时要有自锁功能;6结构简单紧凑、动作灵活、工艺性好、易于操作,并有足够的强度和刚度。
机械制造技术1。
获得尺寸精度的方法有试切法、定尺寸刀具法、调整法及自动控制法 .2。
获得位置精度的方法有直接找正法、划线找正法、夹具定位法。
3。
机床几何误差主要由主轴回转误差、导轨误差、传动链误差组成。
4.产品的生产过程主要可划分为四个阶段,即新产品开发阶段、产品制造阶段、产品销售阶段和售后服务阶段。
5.机械加工顺序安排:基面先行、先粗后精、先主后次、先面后孔等。
7。
基准指零件上用来确定其他点、线、面位置的几何要素,分为两大类: 设计基准和工艺基准 .8.主轴的回转误差的三种基本形式: 径向跳动、轴向窜动和角度摆动.9。
夹具由定位装置、夹紧装置、夹具体和其他装置或元件组成。
二、选择题(每题2 分,共20 分)1.积屑瘤对粗加工有利的原因视( A )。
A、保护刀具,增大实际前角B、积屑瘤硬度高C、提高加工表面质量D、加大切削深度2。
与高速钢的刀具耐热度相比,硬质合金刀具的耐热性( C ).A、较低B、不确定C、较高D、相等3.车削时直接与切屑接触的刀面称为( B ).A、基面B、前刀面C、主后刀面D、副后刀面4.在每一工序中确定加工表面的尺寸和位置所依据的基准,称为( B )。
A、设计基准B、工序基准C、定位基准D、测量基准5。
在工艺尺寸链中,最后形成的也时间接得到保证的那一环( C ).A、增环B、减环C、封闭环D、组成环6。
属于成形法加工齿形的是( C )。
A、剃齿B、插齿C、铣齿D、滚齿7.车削细长轴时,由于工件刚度不足造成工件轴向截面的形状为( C ).A、矩形B、梯形C、鼓形D、鞍形8。
机械加工时,工件表面产生波纹的原因有( C )。
A、塑性变形B、残余应力C、切削过程中的振动D、工件表面有裂纹9. 切削加工时,对表面粗糙度影响最大的因素一般是( B )。
A、刀具材料B、进给量C、背吃刀量D、工件材料10.采用隔振措施可以有效去除的是( B )。
A、自由振动B、强迫振动C、颤振D、自激振动1.详细叙述工序粗精分开的理由.(8 分)答:1)粗加工时切削力、切削热和夹紧力都较大,工件产生的内应力和变形也较大,粗精分开,内应力和变形得到释放,并逐步得到纠正,加工精度提高。
第6章练习题1. 单项选择1-1 装配系统图表示了()。
①装配过程②装配系统组成③装配系统布局④机器装配结构1-2一个部件可以有()基准零件。
①一个②两个③三个④多个1-3 汽车、拖拉机装配中广泛采用()。
①完全互换法②大数互换法③分组选配法④修配法1-4 高精度滚动轴承内外圈与滚动体的装配常采用()。
① 完全互换法② 大数互换法③ 分组选配法④ 修配法1-5 机床主轴装配常采用()。
① 完全互换法② 大数互换法③ 修配法④ 调节法1-6 装配尺寸链组成的最短路线原则又称()原则。
①尺寸链封闭②大数互换③一件一环④平均尺寸最小1-7 修选配法通常按()确定零件公差。
①经济加工精度②零件加工可能达到的最高精度③封闭环④组成环平均精度1-8 装配的组织形式主要取决于()。
①产品重量②产品质量③产品成本④生产规模1-9 牛头刨床总装时,自刨工作台面,以满足滑枕运动方向与工作台面平行度的要求。
这属于()。
①选配法②修配法③调节法④试凑法1-10 据统计,机器装配费用约占机器总成本的()。
①1/10~1/5 ② 1/5~1/3 ③ 1/3~1/2 ④ 1/2~2/32. 多项选择2-1 机器由()装配而成。
①零件②组件③部件④标准件2-2 机械装配的基本作业包括清洗、连接、调整、()等。
①检测②平衡③加工④修配2-3 常见的可拆卸连接有、和()等。
①螺纹连接②铆钉连接③销连接④键连接2-4 常用的机械装配方法有()和修配法等。
①完全互换法②大数互换法③调整法④选配法2-5 机械产品的装配精度一般包括()。
①相互位置精度②相互配合精度③相互运动精度④工作稳定性2-6 在确定各待定组成环公差大小时,可选用()。
①等公差法②等精度法③随机分配法④按实际加工可能性分配法2-7 协调环通常选()的尺寸。
①尺寸链中最小②尺寸链中最小③易于制造④可用通用量具测量2-8 分组选配法进行装配时适用于()的情况。
①大批量生产②配合精度要求很高③参与装配零件本身精度很高④参与装配零件数较少2-9 自动装配条件下对零、部件结构工艺性的要求包括()等。
机械加工精度提升的技术和方法提高机械加工精度的技术和方法主要包括以下几种:
1.减少原始误差:这是提高加工精度的重要途径。
其中包括提高机床、夹具、量具及工具的精度,控制工艺系统受力、受热变形产生的误差,减少刀具磨损、内应力引起的变形误差,以及尽可能减小测量误差等。
2.补偿原始误差:这是人为地造出一种新的误差,去抵消原来工艺系统中的原始误差。
误差补偿法包括误差抵消法,即利用原有的一种原始误差去部分或全部地抵消原有原始误差或另一种原始误差。
3.转移原始误差:这种方法的实质是将原始误差从误差敏感方向转移到误差非敏感方向上去。
各种原始误差反映到零件加工误差上的程度与其是否在误差敏感方向上有直接关系。
4.采用现代化的机械加工技术:例如实现实时加工误差控制,采用“就地加工”保证精度等。
这些技术和方法可以根据具体的加工需求和条件进行选择和应用,以提高机械加工的精度和质量。
电大专科《机械制造基础》期末复习题资料参考「精华版」电大机械制造基础复习题一、填空题1.灰铸铁在工业上应用于制造(承受压力)、要求(耐磨)和(减震)的零件。
2.合金钢就是在(碳钢)的基础上有目的加入一定量(合金元素)的钢。
3.钢的热处理工艺由(加热)、(保温)和(冷却)三个阶段组成,一般来说,它不改变热处理的(形状),而改变其(性能)。
4.零件材料选择的一般原则是首先应满足零件的(使用性能要求),其次要考虑材料(加工工艺性)和(经济性)。
5.金属抵抗冲击载荷的作用而不被破坏的能力称为(冲击韧性),其数值(愈大)材料的韧性越好。
其数值的大小与试验的温度、试样的形状、表面粗糙度和(内部组织)等因素的影响有关。
6.常见的外圆加工方法有(车削)和(磨削)。
7.孔的公差带在轴之上为(间隙)配合,孔的公差带在轴之下为(过盈)配合,孔的公差带与轴的公差带相互交迭为(过渡)配合。
8.钢的热处理工艺由(加热)、(保温)和(冷却)三个价段组成,一般来说,它不改变热处理工件的(形状),而改变其(性能)。
10.理论结晶结晶温度To与(实际结晶温度Te )之差为过冷度。
一般液态金属冷却速度越快,结晶的过冷度越大,(晶粒尺寸越小),从而获得(细结晶)。
11.采用低碳合金钢做重要的轴类零件是通过热处理获得优秀的材料性能的,因此通常需要对零件毛坯进行(退火或正火),以(细化晶粒),并获得良好的加工性能。
加工中间进行(调质),在加工中需要安排对(重要表面)进行(渗碳)和最后(表面淬火)。
12.直径50的7级精度基准轴用基本偏差代号(φ50h7)表示,它的(最大)极限尺寸为0,相对地,基孔制偏差代号(φ50H7)表示,它的(最小)极限尺寸为0。
13.滚齿机的机床用类代号(字母)(Y )和主参数(数字)表示,其主参数是指机床的(最大加工尺寸),它利用(范成法)进行齿轮(轮齿)加工的专门机床,但不能加工(内)齿轮、人字形齿轮的轮齿。
14.金属材料的基本性能包括强度指标,分为()15.加工内齿轮应选择在(插齿机)上进行的(插齿)切削加工。

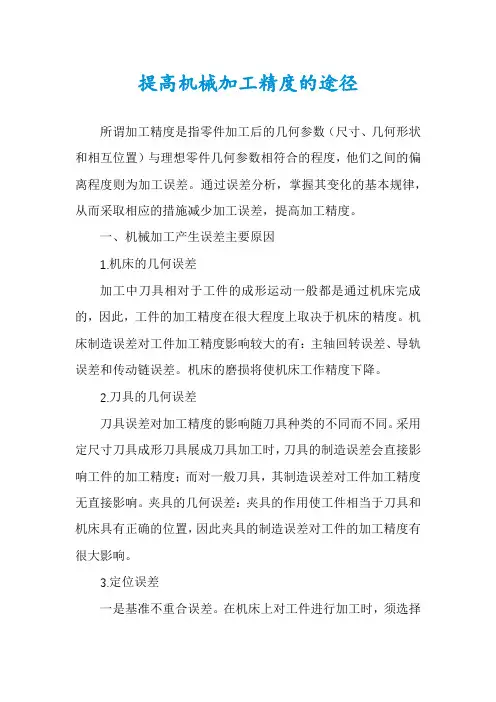

提高机械加工精度的途径所谓加工精度是指零件加工后的几何参数(尺寸、几何形状和相互位置)与理想零件几何参数相符合的程度,他们之间的偏离程度则为加工误差。
通过误差分析,掌握其变化的基本规律,从而采取相应的措施减少加工误差,提高加工精度。
一、机械加工产生误差主要原因1.机床的几何误差加工中刀具相对于工件的成形运动一般都是通过机床完成的,因此,工件的加工精度在很大程度上取决于机床的精度。
机床制造误差对工件加工精度影响较大的有:主轴回转误差、导轨误差和传动链误差。
机床的磨损将使机床工作精度下降。
2.刀具的几何误差刀具误差对加工精度的影响随刀具种类的不同而不同。
采用定尺寸刀具成形刀具展成刀具加工时,刀具的制造误差会直接影响工件的加工精度;而对一般刀具,其制造误差对工件加工精度无直接影响。
夹具的几何误差:夹具的作用使工件相当于刀具和机床具有正确的位置,因此夹具的制造误差对工件的加工精度有很大影响。
3.定位误差一是基准不重合误差。
在机床上对工件进行加工时,须选择工件上若干几何要素作为加工时的定位基准,如果所选用的定位基准与设计基准不重合,就会产生基准不重合误差。
二是定位副制造不准确误差。
工件定位面与夹具定位元件共同构成定位副,由于定位副制造得不准确和定位副间的配合间隙引起的工件最大位置变动量,称为定位副制造不准确误差。
4.工艺系统受热变形引起的误差工艺系统热变形对加工精度的影响比较大,特别是在精密加工和大件加工中,由热变形所引起的加工误差有时可占工件总误差的50%。
机床、刀具和工件受到各种热源的作用,温度会逐渐升高,同时它们也通过各种传热方式向周围的物质和空间散发热量。
5.调整误差在机械加工的每一工序中,总要对工艺系统进行这样或那样的调整工作。
由于调整不可能绝对地准确,因而产生调整误差。
在工艺系统中,工件、刀具在机床上的互相位置精度,是通过调整机床、刀具、夹具或工件等来保证的。
当机床、刀具、夹具和工件毛坯等的原始精度都达到工艺要求而又不考虑动态因素时,调整误差的影响,对加工精度起到决定性的作用。
第1章思考题1、有人说:“工件在夹具中装夹,只要有6个定位支承点就是完全定位”,“凡是少于6个定位支承点,就是欠定位”,“凡是少于6个定位支承点,就不会出现过定位",上面这些说法都对吗?为什么?试举例说明。
2、“工件夹紧后,位置不动了,其所有自由度就都被限制了”,这种说法对吗?为什么?3、某机床厂年产CW6140普通车床500台,已知机床主轴的备品率为20%,废品率为4%,试计算主轴的年生产纲领。
此主轴属于何种生产类型?工艺过程应有什么特点?4、如图1所示一批工件,钻4—φ15孔时,若加工过程分别为:(1)用4轴钻同时钻4个孔;(2)先钻1个孔,然后使工件回转90度钻下一个孔,如此循环操作,直至把4个孔钻完.以上两种加工情况各有几个工步和工位?图1 工件5、根据六点定位原理,分析图2所示定位方案中定位元件限制自由度的情况。
图2 定位分析3—活动锥销6、图3所示为某箱体零件的零件图及工序图,试在图中指出:(1)铣削平面2时的设计基准,定位基准及测量基准;(2)镗孔4时的设计基准,定位基准及测量基准。
图3 基准分析第1章思考题答案1、有人说:“工件在夹具中装夹,只要有6个定位支承点就是完全定位”,“凡是少于6个定位支承点,就是欠定位”,“凡是少于6个定位支承点,就不会出现过定位”,上面这些说法都不对。
例如:在球体上铣通平面只需一个定位支承点限制一个自由度就可满足要求,而这种定位方式并不是欠定位.2、“工件夹紧后,位置不动了,其所有自由度就都被限制了",这种说法不对.因为在分析定位时不应考虑力的影响。
“工件的自由度被限制”,是指工件在某座标方向上有了确定的位置,而不是指工件在受到使之脱离支承点的外力时,不能运动。
“工件夹紧后,位置不动了”,这是夹紧的任务,并不一定就说明工件的所有自由度就都被限制了。
4、都只有1个工步.工位:(1)1;(2)45、限制5个自由度6、(1)铣削平面2时的设计基准:3;定位基准:1;及测量基准:1 (2)镗孔4时的设计基准:5;定位基准:1及测量基准:不定第2章思考题1、试分析下图所示的三种加工情况,加工后工件表面会产生何种形状误差?假设工件的刚度很大,且车床床头刚度大于尾座刚度.2、横磨一刚度很大的工件(见下图),若径向磨削力为300N,头、尾架刚度分别为50000 N/mm 和40000N/mm,试分析加工后工件的形状,并计算形状误差。
生产过程:指从原材料开始到成品出厂的全部劳动过程。
机械加工工艺过程:指采用金属切削工具或磨具来加工工件,使之达到所要求的形状尺寸,表面粗糙度和力学物理性能,成为合格零件的生产过程。
工序:一个(或一组)工人在一个工作地点对一个(或同时几个)工件连续完成的那一部分工艺过程。
安装:如果在一个工序中需要对工件进行几次装夹,则每次装夹下完成的那部分工序内容成为一个安装。
工位:在工件的一次安装中,通过分度装置,使工件相对于机床床身变换加工位置,则把每一个加工位置上的安装内装内容称为工位。
工步:加工表面,切削刀具,切削速度和进给量都不变得情况下所完成的工位内容。
走刀:切削刀具在加工表面上切削一次所完成的工步。
生产纲领:在计划期内,应当生产的产品产量和进度计划。
生产批量:指一次投入或产出的同一产品或零件的数量。
工件装夹(安装):即定位和加紧。
工件定位:采取一定的约束措施来限制自由度,通常可用约束点群来描述,而且一个自由度只需要一个约束点来限制。
六点定位原则:采用六个按一定规则布置的约束点来限制工件的六个自由度,实现完全定位。
完全定位:限制六个自由度。
不完全定位:仅限制1~5个自由度。
过定位:工件定位时,一个自由度同时被两个或两个以上的约束点所限制,称为过定位,或重复定位,也称之为定位干涉。
欠定位:在加工时根据被加工面的尺寸,形状和位置要求,应限制的自由度未被限制,即约束点不足。
基准:可分为设计基准和工艺基准。
定位:指确定工件在机床上或夹具中占有正确的位置的过程。
机械加工精度:指零件加工后的实际几何参数,与理想几何参数的符合程度。
机械加工误差:指加工后零件的实际几何参数对理想几何参数的偏离程度。
误差敏感方向:对加工精度影响最大的那个方向。
试切法:通过试切——测量加工尺寸——调整刀具位置——试切的反复过程来获得距离尺寸精度调整法:在成批,大量生产中,广泛采用试切法预先调整好刀具对工件的相对位置,并在一批零件的加工过程中采用保持这种相对位置不变来获得所需要的零件尺寸。
机械制造基础试卷及答案Revised on November 25, 2020试卷编号: 座位号《机械制造基础》试题1、装配尺寸链的封闭环是…………………………………………………………………( ) A.精度要求最高的环 B.要保证的装配精度 C.尺寸最小的环 D.基本尺寸为零的环2、在切削用量三要素中,( )对切削力的影响程度最大…………………………………( )A.切削速度B.进给量C.背吃刀量D.三个同样3、车刀的后角是……………………………………………………………………………( )A.后刀面与基面之间的夹角B.后刀面与切削平面之间的夹角C.主切削刃与基面之间的夹角D.主切削刃与副切削刃之间的夹角4、在切削铸铁时,最常见的切屑类型是……………………………………………………( ) A.带状切屑 B.挤裂切屑 C.单元切屑 D.崩碎切屑5、 采用一般的工艺方法,下列金属材料中,焊接性能较好的是…………………………( ) A.不锈钢 B.碳素工具钢 C.可锻铸铁 D.低碳钢6、磨削硬金属材料时,应选用( )的砂轮……………………………………………( )A. 硬度较低B.硬度较高C.中等硬度D.细粒度7、对波距小于1mm 的属于……………………………………………………………………( ) A .表面粗糙度 B.表面轮廓度 C.表面波纹度 D.表面形状误差8、最常用的齿轮齿廓曲线是………………………………………………………………( )A .圆弧线B .摆线C .梯形线D .渐开线9、轴的最小实体尺寸就是其………………………………………………………………( ) A.实体尺寸 B.最小极限尺寸 C.最大极限尺寸 D.基本尺寸 10、精基准的主要作用是……………………………………………………………………( )A .保证尺寸要求 B.便于实现粗基准 C.尽快加工出精基准D.便于选择精基准 二、判断题(每小题1分,共10分)1、固定支撑装配后,需要将其工作表面一次磨平。
一、概念题1、什么是精密加工和超精密加工?答:目前,在发达国家中一般工厂能够稳定掌握的精度是1 μm,与此对应,通常将加工精度在0.1~1 μm,加工表面粗糙度在Ra=0.025~0.1μm之间的加工方法称为精密加工,而将加工精度高于0.1 μm,加工表面粗糙度小于0.025μm之间的加工方法称为超精密加工。
当代的精密加工主要指精密和超精密切削加工、精密和超精密研磨/抛光加工、精密特种加工。
2、什么是精密和超精密砂轮磨削?答:精密砂轮磨削是利用精细修整的粒度为60#~80#的砂轮进行磨削,其加工精度可达1μm,表面粗糙度可达Ra0.025 μm。
超精密砂轮磨削是利用经过仔细修整的粒度为W40~W5的砂轮进行磨削,其加工精度可达0.1μm,表面粗糙度可达Ra0.025~ Ra0.008μm。
3、什么是纳米技术?答:纳米技术指在0.1nm~100nm的材料、设计、制造、测量、控制和产品的技术。
主要包括纳米级精度和表面形貌的测量;纳米级表层物理、化学、力学性能的检测;纳米精度的加工和纳米级表层的加工-原子和分子的去除、搬迁和重组;纳米材料;纳米级传感器和控制技术;纳米级微型和超微型机械;微型和超微型机电系统;纳米生物学等。
二、填空题1、精密和超精密机床的质量,取决于关键部件的质量。
各国都非常重视这个问题,关键部件和技术主要有:精密主轴部件、床身和精密导轨部件、进给驱动系统、微量进给系统、机床的稳定性和减振隔振、减少热变形和恒温控制等。
2、机床主轴的驱动方式主要有下面三种:电机通过带传动驱动;电机通过柔性联轴器驱动机床主轴;采用内装式同轴电动机驱动机床主轴。
3、目前超精密机床绝大多数用于加工反射镜等盘形零件,因此一般都没有后顶尖。
超精密机床的总体布局:主轴箱位置固定,刀架装在十字形滑板上;T形布局;R-θ布局;立式布局。
4、目前,超精密机床中使用滚珠丝杠副驱动时,都使用双频激光联测系统作为进给量的检测和反馈,故丝杠累积误差稍大,问题并不严重。
第一章机械制造工艺学的研究对象是机械产品的制造工艺,包括零件加工和装配两方面,其指导思想是在保证质量的前提达到高生产率、经济型。
课程的研究重点是工艺过程,同样也包括零件加工工艺过程和装配工艺过程。
工艺是使各种原料、半成品成为产品的方法和过程。
各种机械的制造方法和过程的总称为机械制造工艺。
一、绪论机械制造技术有两方面的含义:其一是指用机械来加工零件(或工件)的技术,更明确的说是在一种机器上用切削方法来加工,这种机器通常称为机床、工具机或工作母机;另一方面是指制造某种机械的技术,如汽车、涡轮机等。
广义制造论的形成过程一、制造设计一体化制造技术发展阶段: 手工业生产阶段、大工业生产阶段、虚拟现实工业生产阶段二、材料成形机理的扩展1去除加工:又称分离加工,是从工件上去除一部分材料二成形2结合加工:是利用物理和化学的方法将相同材料或不同材料结合在一起而成形,是一种堆积成形,分层制造方法。
按结合机理和结合强度分为附着、注入和连接三种3变形加工:又称流动价格,是利用力,热,分子运动等手段使工件产生变形,改变其尺寸形状和性能,如锻造、铸造等。
三制造模式的发展第二节机械产品生产过程:是指从原材料开始到成品出厂的全部劳动过程,包括直接生产过程和辅助生产过程直接生产过程:使被加工对象的尺寸、形状和性能产生一定的变化,即与生产过程有直接关系的劳动过程。
包括毛坯的制造,零件的机械加工和热处理,机器的装配、检验、测试和涂装等主要劳动过程。
辅助生产过程:不是使加工对象产生直接变化,但也是非常必要的劳动过程。
包括专用工具、夹具、量具和辅具的制造、机器的包装、工件和成品的储存和运输、加工设备的维修,以及动力(电、压缩空气、液压等)供应等辅助劳动过程。
机械加工工艺过程的概念:采用各种机械加工方法,直接用于改变毛坯的形状、尺寸、表面质量和力学物理性能,使之成为合格零件的生产过程。
机械加工工艺过程的组成机械加工工艺过程由一个或若干个顺序排列的工序组成,工序又分为安装、工位、工步和走刀.1)工序由一个(或一组)工人在同一台机床或同一个工作地,对一个(或同时对几个)工件所连续完成的那一部分机械加工工艺过程。
1.前角γo作用:它反映了前刀面的倾斜程度.γo ↑→切削刃越锋利→切削越轻快γo ↑↑→会削弱刀头的强度→崩刃。
选择:工件材料的σb、HRC↑→γo↓,反之取大值。
刀具材料:高速钢→γo ↑;硬质合金→γo↓。
粗加工: γo ↓精加工:γo↑范围:通常γo=—5°~+25°切削用量三要素对切削力的影响由大到小的顺序为ap-f-v结论:切削用量三要素对切削温度的影响由大到小的顺序为v-f—ap因此,为了有效的控制切削温度以提高刀具寿命,在机床允许的条件下,选比较大的ap和f 比选大的v更有利。
•几何参数影响:γ0↑→φ↑→ξ↓→Q↓→θ↓•γ0↑↑(大于18°-20°)→楔•角↓→散热体积↓→θ变化不大。
κr↓→aw↑ac↓→θ↓工件材料的影响σb、HB↑→Q↑→θ↑导热系数↑→Q切屑↑Q工件↑→θ↓切削温度的影响:切削温度高是刀具磨损的主要原因切削温度对工件材料强度和切削力的影响不是很明显对刀具材料的影响适当地提高切削温度,对提高硬质合金的韧性是有利的.3.边界磨损刀具磨损过程1)初期磨损阶段2)正常磨损阶段3)急剧磨损阶段三要素对寿命T的影响脆性破坏类型:1。
崩刃2。
碎断3。
剥落.裂纹破损合理选择切削用量,应该首先选择一个尽量大的背吃刀量a p,其次选择一个大的进给量f。
最后根据已确定的a p和f,并在刀具耐用度和机床功率允许条件下选择一个合理的切削速度v.切削用量三要素对基本工艺时间的影响是相同的材料切削加工性的概念及衡量指标—切削加工性是指材料被切削加工的难易程度。
不同的工件材料,加工的难易程度也不相同.改善材料切削加工性的主要途径保证加工精度的条件:斜楔的自锁条件是:斜楔的升角小于斜楔与工件,斜楔与夹具体之间的摩擦角之和. 1.夹紧装置的组成—-动力装置、中间传力机构、夹紧元件. 2.夹紧装置的基本要求(1)夹紧既不应破坏工件的定位,或产生过大的夹紧变形,又要有足够的夹紧力,防止工件在加工中产生振动;(2)足够的夹紧行程,夹紧动作迅速,操纵方便、安全省力; (3)手动夹紧机构要有可靠的自锁性,机动夹紧装置要统筹考虑夹紧的自锁性和原动力的稳定性;(4)结构应尽量简单紧凑,制造、维修方便. 1.确定夹紧力作用方向的原则(1)夹紧力的方向应使定位基面与定位元件接触良好,保证工件定位准确可靠; (2)夹紧力的方向应尽量与工件受到的切削力、重力等的方向一致,以减小夹紧力。
1、什么叫重复定位?什么叫部分定位?什么叫欠定位?答:定位点多于所应限制的自由度数,说明实际上有些定位点重复限制了同一个自由度,这样的定位称为重复定位;只要满足加工要求,少于六点的定位,称为部分定位;定位点少于应限制的自由度数称为欠定位。
2、确定夹紧力的方向和作用点时应考虑那些原因?答:确定夹紧力的方向时应考虑的原则有:(1)有利于定位稳定;(2)有利于减小夹紧力。
确定夹紧力的作用点时应考虑的原则有:(1)应落在定位元件的支承范围内。
(2)应落在工件刚性较好的部位。
(3)应尽量靠近加工表面。
3、简述加工细长轴时,为什么使用弹性活顶尖?答:因为在加工细长轴时,如果使用一般的顶尖,由于两顶尖之间的距离不变,当零件在加工过程中受热变形伸长时,必然会造成零件弯曲,若使用弹性活顶尖,当零件受热变形伸长时顶尖会自动后退,因而起到了补偿零件热变形伸长的作用,从而减小了工件的弯曲变形,所以要采用弹性活顶尖。
4、如图所示,用圆柱量棒、量块和千分尺测量外锥体,已知圆柱量棒直径d0=10,量块高度H=100,千分尺测得尺寸M1=110.51,M2=100.51,求圆锥半角a/2和最小圆锥直径d解: tga/2=(M1-M2)/2H=(110.51-100.51)/2X100=0.05a/2=2.86°d=M2-d0-d0cot(450-a/4)=100.51-10-10Xcot(450-2.860/4)=80mm5、用三爪装夹车削偏心距为3mm的工件,若选用试选垫片厚度法车削后,测量实际偏心距为3.12mm,求垫片厚度的正确值?解:e=3mm e测=3.12mm△e=e- e测=3-3.12=-0.12k=1.5△e=1.5X(-0.12)=-0.18χ=1.5e+k=1.5X3-0.18=4.32mm6、保证和提高加工精度的途径有哪些?答(1)直接消除和减少原始误差(2)误差补偿法(3)分组控制定位误差的方法(4)变形转移和误差转移的方法(5)就地加工保证精度(6)误差平均法(7)实时检测,动态补偿,偶件自动配置和温度积极控制法7、主轴误差主要包括哪些?答:(1)纯径向圆跳动误差(2)轴向窜动误差(3)纯角度摆动误差(4)主轴回转精度误差8、因设计引起产品质量问题的因素有那些?答(1)工艺性差。
第一章:00;(1)工序:一个或一组工人,在一个工作地对同一个或同时对几个工件所连续完成的工艺过程,称为工序。
工序是组成工艺过程的基本单元。
(2)工位:为了完成一定的工序部分,一次装夹工件后,工件(或装配单元)与夹具或设备的可动部分一起相对刀具或设备的固定部分所占据的每一个位置称为工位。
(3)工步:在加工表面(或装配时的连续表面)和加工(或装配)工具不变的情况下所连续完成的工序,称为工步。
(4)生产纲领:生产纲领是指企业在计划期内应当生产的产品产量和进度计划。
计划期常定位一年,因此生产纲领有时也称为年产量。
(5)生产类型:生产类型对工厂的生产过程和生产组织起决定性的作用。
生产类型是指企业(或车间、班组、工作地)生产专业化程度的分类,一般分为大量生产、成批生产和单件生产三种类型。
根据批量的大小,成批生产又可分为小批生产、中批生产和大批生产。
01; 制定机械加工工艺规程的步骤:(1)研究产品的装配图和零件图,进行工艺分析;(2)确定生产类型;(3)熟悉或确定毛坯;(4)拟定工艺路线;(5)确定各工序的加工余量,计算工序尺寸及其公差;(6)选择各工序使用的机床设备及工艺装备;(7)确定切削用量及时间定额;(8)填写工艺文件02;基准的概念和分类(1) 基准是用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面。
基准根据其功用的不同可分为设计基准和工艺基准。
(2)工艺基准是在工艺过程中所采用的基准。
工艺基准按它的用途不同又可分为测量基准、装配基准、工序基准和定位基准。
03;定位基准的选择原则选择定位基准时,总是先考虑选择怎样的精基准把各个主要表面加工出来,然后再考虑选择怎样的粗基准把作为精基准的表面加工出来,即先考虑精基准的选择,后考虑粗基准的选择。
精基准的选择原则:(1)基准重合原则;(2)基准统一原则;(3)互为基准原则;(4)自为基准原则。
粗基准的选择原则:(1)若工件必须首先保证某重要表面的加工余量均匀,应选择该表面为粗基准;(2)在没有要求保证重要表面加工余量均匀的情况下,若零件上每个表面都要加工,则应该以加工余量最小的表面作为粗基准,以避免该表面在加工时因余量不足而留下部分毛坯面,造成工件废品;(3)在与上一项相容的前提条件下,若零件上有些表面无须加工,则应以不加工表面中与加工表面的位置精度要求较高的表面为粗基准,以达到壁厚均匀、外形对称等要求;(4)选用粗基准的表面应尽量平整光洁,不应有飞边、浇口、冒口及其他缺陷,这样可减小定位误差,并能保证零件加紧可靠;(5)粗基准一般只使用一次。
