电气化铁路牵引变电所的主接线与变压器设计

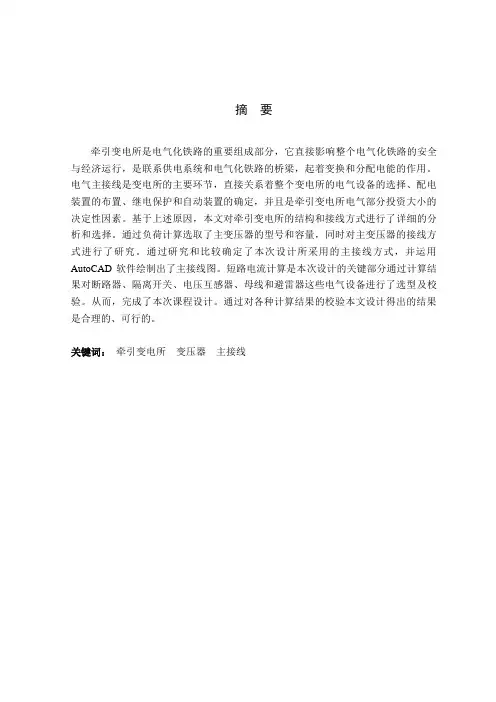

牵引变电所是电气化铁路牵引供电系统的心脏，它的主要任务是将电力系统输送来的三相高压电变化成适合电力机车使用的电能。而电气主接线反映牵引变电所设施的主要电气设备以及这些设备的规格、型号、技术参数以及在电气上是如何连接的，高压侧有几回进线、几台牵引变压器，有几回接触网馈电线。通过电气主接线可以了解牵引变电所等设施的规模大小、设备情况。
标签：牵引变电所；铁路；牵引变压器
1 牵引变电所主结线的选择
牵引变电气主接线是变电所设计的首要部分，也是构成电力系统的重要环节。主接线的确定与电力系统整体及变电所本身运行的可靠性，灵活性和经济性是密切相关的，而且对电气设备的选择，配电装置布置，继电保护和控制方式的拟定有较大影响。因此必须合理的确定主接线。
电气主结线应满足的基本要求
①首先保证电力牵引负荷，运输用动力，信号负荷安全，可靠供电的需要和电能质量。
②具有必要的运行灵活性，使检修维护安全方便。
③应有较好的经济性，力求减小投资和运行费用。
④应力求接线简捷明了，并有发展和扩建的余地。
1.1 高压侧电气主结线的基本形式
1.1.1 单母线接线
如图1-1所示，单母线接线的的特点是整个的配电装置只有一组母线，每个电源线和引出线都经过开关电器接到同一组母线上。同一回路中串接的隔离开关和断路器，在运行操作时，必须严格遵守以下操作顺序：对馈线送电时必须先和1QS和2QS在投入1QF；如欲停止对其供电必须先断开1QF然后断开1QS和2QS。
单母线结线的特点是：（1）结线简单、设备少、配电装置费用低、经济性好并能满足一定的可靠性。（2）每回路断路器切断负荷电流和故障电流。检修任一回路及其断路器时，仅该回路停电，其他回路不受影响。（3）检修母线和与母线相连的隔离开关时，将造成全部停电。母线发生故障时，将是全部电源断开，待修复后才能恢复供电。
这种结线方式的缺点是母线故障时、检修设备和母线时要造成停电；适用范围：适用于对可靠性要求不高的10～35kV地区负荷。
1.1.2 单母线分段结线
图1-2为用断路器分段的单母线分段结线图。分段断路器MD正常时闭合，是两段母线并列运行，电源回路和同一负荷的馈电回路应交错连接在不同的分段母线上。
这种结线方式的特点是：
（1）分段母线检修时将造成该段母线上回路停电。
（2）进线上断路器检修时造成该进线停电。
适用范围：广泛应用于10～35kV地区负荷、城市电牵引各种变电所和110kV 电源进线回路较少的110kV结线系统。
（3）采用桥形结线
当只有两条电源回路和两台主变压器时，常在电源线间用横向母线将它们连接起来，即构成桥型结线。桥型结线按中间横向桥接母线的位置不同，分为内桥形和外桥形两种，如图1-3所示。前者的连接母线靠近变压器侧，而后者则连接在靠近线路侧。
内桥形结线的线断路器分别连接在两回电源线路上，因而线路退出工作或投入运行都比较方便。桥形母线上的断路器QF在正常状态下合闸运行，1QS和2QS 是断开的。当线路1SL发上故障时，1QS和2QS合闸，故障线路的断路器1QF 跳闸，其他三个元件（另一线路和两台主变压器）仍可继续工作。内桥结线当任一线路故障或检修时不影响变压器的并列工作。由于线路故障远比变压器故障多，故这种界限在牵引变电所获得了较广泛的应用。当内桥结线的两回电源线路接入系统的环形电网中，并有系统功率穿越桥接母线时，桥断路器（QF）的检修或故障将造成环网断开。为避免这一缺陷，可在线路短路器外侧安装一组跨条，如图中的虚线所示，正常工作时隔离开关将跨条断开，安装两组隔离开关的目的是便于它们轮流停电检修。
图中外桥形结线的特点与内桥刚好相反，当变压器发生故障或运行中需要断开时，只要断开它们前面的断路器1QF或2QF，而不影响线路的正常工作。但线路故障或检修时，将是与该线路连接的变压器短时中断运行，须经转换操作后才能恢复工作。因而外侨形结线适用于电源线路较短、负荷不稳定、变压器需要经常切换（例如两台主变中一台要经常断开或投入）的场合，也可用在有穿越功率通过的与唤醒电网连接的变电所中。
桥型结线能满足牵引变电所的可靠性，具有一定的运行灵活性，使用电器少，建造费用低，在结构上便于发展成单母线或具有旁路母线得到那母线结线。即在初期按桥形结线，将来有可能增加电源线路数时再扩展为其他结线形式。
1.2 牵引负荷侧电气结线特点
牵引负荷是牵引变电所基本的重要负荷，上述电气主结线基本形式多数对牵引负荷侧电气结线也是适用的。但考虑牵引负荷及牵引供电系统的下列特点，有针对性的在电气结线上采取有效措施，以保证供电系统的可靠性和运行灵活性。
1.2.1 由于接触网没有备用，而接触网故障几率比一般架空输电线路更为频繁，因此牵引负荷侧电气结线对接触网馈线断路器的类型与备用方式较一般电力负荷要求更高。
1.2.2 牵引侧电气结线于牵引变压器的类型（单相或三相）和接线方式以及主变压器的备用方式有关，在采用移动式变压器做备用的情况下，与移动变压器接入电路的方式有关。
1.2.3 与馈线数目、电气化铁路年运量、单线或复线，以及变电所附近铁路其他设施如大型枢纽站、电力机车段和地区负荷等的供电要求有关。
对于牵引侧母线本身，由于线路简单，引至馈线配电间隔为单相母线，实践证明很少发生故障，必须检修母线和母线上隔离开关时，可由临近变电所越区供电以代替被检修的母线或母线分段。
为合理解决馈线断路器的备用方式，牵引负荷侧电气结线有下列几种形式：①每路馈线设有备用断路器的单母线结线，如图所示，考虑手车式气体断路器（或真空式）产品接触插头的互换性较差，不设移动备用，工作断路器检修时，即由备用断路器代替，这种方式在馈线数量较少时采用，操作转换较方便，但投资较大。②每两路馈线设一公共备用断路器BQF，通过隔离开关的转换，可使BQF 代替任一馈线短路器，并达到按单母线分段运行的作用，如图所示，这种结线的缺点是隔离开关的转换太频繁。③单母线分段带旁路母线的结线，考虑到馈线断路器检修时备用的需要，或者在某些情况下由于电力系统的缘故不允许两回电源线供电的变压器在牵引负荷侧并联运行，母线分段隔离开关经常处于断开位置，故需在每个分段母线上各设一台旁路断路器1BQF、2BQF，分别作为每段母线上连接的馈线断路器的备用。这种结线适用于馈线数目较多的复线，或靠近大型枢纽站向几个方向电气化铁路供电的单线牵引变电所。牵引变压器的备用方式有移动备用和固定备用两种。前者是整个供电段管辖的几个牵引变电所设置一台或数台可以动的公共备用变压器，供运行中的牵引变压器检修或故障时使用；后者是在每个牵引变电所安装固定的备用变压器，或者牵引变压器台数不变、而增大变压器容量，使在正常情况下一台工作，一台备用（称为固定全备用）。根据技术经济的全面比较，在一般牵引变电所设有或不设专用铁路岔线作为变压器搬运、检修的情况下，对于三相牵引变压器采用固定全备用的方式都是有利和可取的。特殊情况下需作具体比较。对于单相或V形接线的牵引变电所，一般增加
