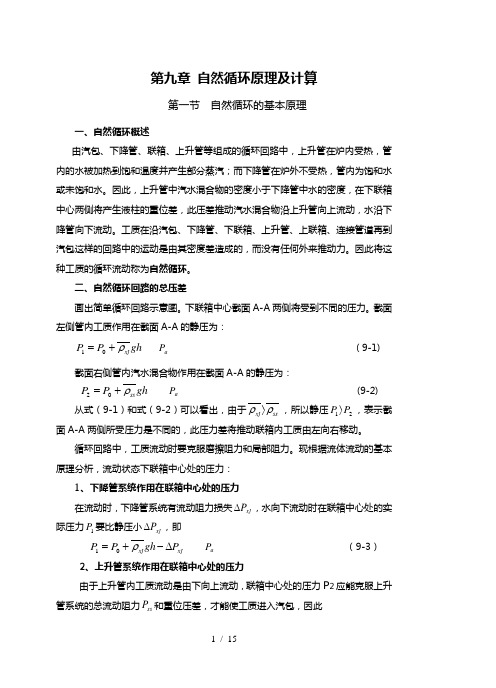

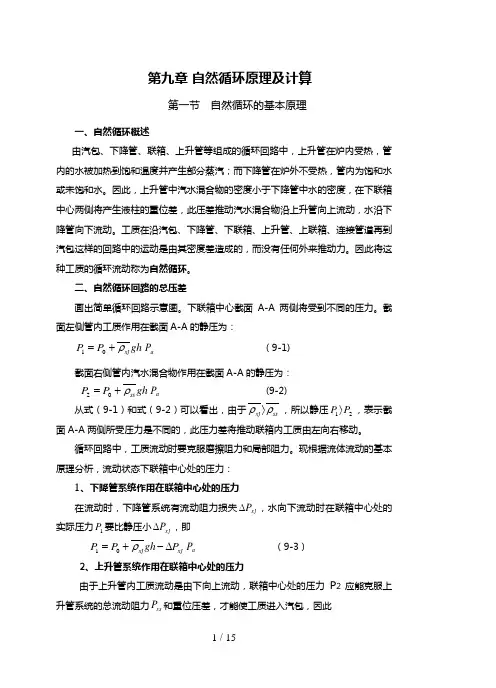

第九章 自然循环原理及计算第一节 自然循环的基本原理一、自然循环概述由汽包、下降管、联箱、上升管等组成的循环回路中，上升管在炉内受热，管内的水被加热到饱和温度并产生部分蒸汽；而下降管在炉外不受热，管内为饱和水或未饱和水。
因此，上升管中汽水混合物的密度小于下降管中水的密度，在下联箱中心两侧将产生液柱的重位差，此压差推动汽水混合物沿上升管向上流动，水沿下降管向下流动。
工质在沿汽包、下降管、下联箱、上升管、上联箱、连接管道再到汽包这样的回路中的运动是由其密度差造成的，而没有任何外来推动力。
因此将这种工质的循环流动称为自然循环。
二、自然循环回路的总压差画出简单循环回路示意图。
下联箱中心截面A-A 两侧将受到不同的压力。
截面左侧管内工质作用在截面A-A 的静压为：gh P P xj ρ+=01 a P ( 9-1) 截面右侧管内汽水混合物作用在截面A-A 的静压为：gh P P ss ρ+=02 a P (9-2) 从式（9-1）和式（9-2）可以看出，由于ss xj ρρ〉，所以静压21P P 〉，表示截面A-A 两侧所受压力是不同的，此压力差将推动联箱内工质由左向右移动。
循环回路中，工质流动时要克服磨擦阻力和局部阻力。
现根据流体流动的基本原理分析，流动状态下联箱中心处的压力：1、下降管系统作用在联箱中心处的压力在流动时，下降管系统有流动阻力损失xj P ∆，水向下流动时在联箱中心处的实际压力1P 要比静压小xj P ∆，即xj xj P gh P P ∆-+=ρ01 a P （9-3）2、上升管系统作用在联箱中心处的压力由于上升管内工质流动是由下向上流动，联箱中心处的压力P 2应能克服上升管系统的总流动阻力ss P 和重位压差，才能使工质进入汽包，因此ss ss P gh P P ∆++=ρ02 a P （9-4）3、总压差（1）下降管系统的总压差为：xj xj xj P gh P P P ∆-=-=∆ρ01* a P（9-5） （2）上升管系统的总压差为：ss ss ss P gh P P P ∆-=-=∆02* a P （9-6）在稳定流动时，联箱中流体只有一个压差值（与汽包压力的差值），所以这两个压差值必须相等，即**ssxj P P =∆ （9-7） 式（9-7）是用来计算锅炉水循环的主要依据，这种方法称为水循环计算中的压差法。
