GW4A -40.5 kV隔离开关技术协议荣信电力电子股份有限公司江苏省如高高压电器有限公司2009-09-301总则供货方须仔细阅读包括本技术规范书中的所有条款。

供货方提供货物技术规范应符合招标文件所规定的要求。

如果供货方没有已书面的形式对本技术规范书中的条文提出异议，则表示供货方提供的设备完全符合本技术规范书的要求。

本设备技术规范书所使用的标准如遇投标方执行的标准不一致时按较高标准执行。

本设备技术规范书经买卖双方确认后，作为订合同的技术附件，与合同正文具有同样的法律效力。

2、供货范围及数量见供货范围一览表3、图纸及技术文件3.1 图纸交付3.2 技术文件3.2.1在技术协议签订2个星期内,卖方向买方提供以下技术文件:1)总装图，应表示设备总的装配情况，包括外形尺寸、安装尺寸、设备的重心位置与总重量，受风面积、运输尺寸和重量，操动机构箱位置、电缆入口位置，端子尺寸及其它。

2)基础图:应注明设备和其操动机构箱的尺寸,基础螺栓的位置和尺寸、设备操作时的动态负荷等。

3)电气原理图:操动机构箱的内部接线和远方操作的控制、讯号、照明等交流及直流回路，如有多张电气原理图、还应标明各图之间的有关线圈与触点的相互对应编号，必要时，应提供所有特殊装置或程序的操作说明概要。

4)操动机构箱安装图。

5)表示隔离开关和操动机构断面的结构图以及对基础的要求。

买方有权对供货设备的卖方图纸作必要的修改，对此买方不承担附加费用，卖方在收到买方的最终认可图纸或意见后方可生产。

4、技术要求4.1应遵守的标准4.1.1合同中按照有关标准规范规定的设备包括卖方从别处购来的设备和附件，都必须符合标准规范和准则的最新版本或修订本。

4.1.2按本规范提供的设备、应当遵循下列标准的最新版本或修改版本，但不局限于这些标准。

卖方对下列标准要补充或代替应在投标文件中列出，并经业主确认。

1) GB 311.1 《高压输变电设备的绝缘配合》2) GB 1985 《高压交流隔离开关和接地开关》3) GB 11604 《高压电器设备无线电干扰测量方法》4) DL/T 486 《交流高压隔离开关和接地开关订货技术条件》5) GB/T 11022 《高压开关设备和控制设备标准的共用技术要求》6) GB 8287.1 《高压支柱瓷绝缘子技术条件》7) GB 8287.2 《高压支柱瓷绝缘子尺寸和特性》8) GB 3309 《高压开关设备常温下的机械试验》9) GB/T 13601 《高压开关设备严重冰冻条件下的操作》4.2 使用条件4.2.1 海拔高度：≤2000m4.2.2 最高环境温度：40℃4.2.3 最低环境温度：-25℃4.2.4 最大日温差：25K4.2.5 耐地震能力：地面水平加速度0.2g，垂直加速度0.1g，按标准试验，安全系数1.67 4.2.6 外绝缘爬电距离： 2.5 mm/kV4.2.7 安装地点：户外4.3 电气要求4.3.1 隔离开关的相间距离：见货物需求一览表4.3.2 不同相带电部分间最小净距：0.4m4.3.3 额定电压：40.5kV4.3.4 额定频率：50Hz4.3.5 额定电流： 1600/1250 A4.3.6 雷电冲击耐压（1.2/50μs）(峰值)对地：185kV断口间：215 kV4.3.7 一分钟工频耐压（湿试及干试）（有效值）对地：95kV断口间：118 kV4.3.8 4s热稳定电流（接地开关2s）： 31.5kA4.3.9 动稳定电流： 80kA4.3.10 电晕及无线电干扰电压：户外晴天夜间在1.1倍额定相电压下，应不出现可见电晕。

35kv隔离开关主要技术参数35kv隔离开关是一种用来开启、关闭和隔离电路的设备，主要用于配电系统中。

它具有一些重要的技术参数，这些参数对于确保设备安全、可靠地运行至关重要。

首先，35kv隔离开关的额定电压为35kv，这意味着它可以在这个电压范围内安全地运行。

此外，它的额定电流也是一个重要的技术参数，它指明了设备可以承受的最大电流载荷。

通常情况下，35kv隔离开关的额定电流在几千安培至几万安培之间，具体数值根据具体的设备型号和厂家来定。

35kv隔离开关的短时耐受电流也是一个重要的技术参数，它指明了设备可以在短时间内承受的最大电流值。

这个参数对于设备的安全性能至关重要，因为在一些特殊情况下，电路中可能会出现短时高电流的情况，如果设备无法承受这种电流，就会对设备造成严重的损坏。

35kv隔离开关的耐压水平也是一个重要的技术参数。

在设备运行过程中，可能会出现一些突发的过电压，如果设备的耐压能力不足，就会导致设备击穿，从而影响电网的正常运行。

因此，35kv隔离开关需要具有足够的耐压水平，以确保在任何情况下都能安全地运行。

除此之外，35kv隔离开关的机械寿命、电气寿命、运行可靠性等指标也是重要的技术参数。

这些参数反映了设备的使用寿命和可靠性，对于用户来说也是很重要的参考指标。

通常情况下，35kv隔离开关的机械寿命可以达到几十万次的操作，电气寿命则可以达到几万余次的开关操作，这些指标确保了设备在长期使用过程中能够保持良好的性能。

最后，35kv隔离开关的外形尺寸、重量和安装方式也是需要考虑的技术参数。

这些参数直接关系到设备的安装和使用，并且对于配电系统的整体设计和布置也有一定的影响。

因此，在选型和使用35kv隔离开关时，需要根据具体的使用场景和要求，选择合适的设备。

综合来看，35kv隔离开关的主要技术参数涵盖了电压、电流、短时耐压、耐压水平、机械寿命、电气寿命等多个方面，这些参数对于设备的安全、可靠性和长期运行至关重要。

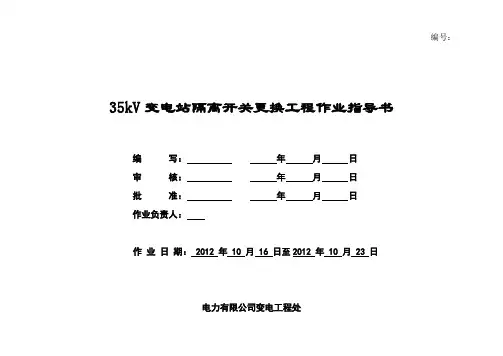

编号：35kV变电站隔离开关更换工程作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期： 2012 年 10 月 16 日至2012 年 10 月 23 日
电力有限公司变电工程处
35kV变电站隔离开关更换工程作业指导书使用说明
（一）、应用范围：
本作业指导书针对35kV变电站35kV隔离开关改造工程工作，了更好的完成此项工作，规范工作人员的行为，从全过程管理的角度，对影响检修质量和安全、文明生产的环节进行标准化规范，对人员、材料、工器具、安全教育等方面作了具体规定，要求工作负责人在开工时必须交待现场安全措施、工作任务等，在执行指导书的过程中由工作负责人逐项落实并且打“√”。

本作业指导书仅适用于35kV隔离开关改造工程工作。

（二）、使用方法：
在执行标准化作业指导书过程中按照所编写的步骤由各项负责人逐项落实并打“√”、签字。

一、组织措施
1、现场勘查
二、修前准备
1、准备工作
2、作业人员要求
3、工器具
4、材料
6、定置图及围栏图
35kV变电站35kV隔离开关改造工程作业定置图及围栏图
#4
#1主变#2主变7、危险点分析
8、安全措施
9、人员分工
三、35kV变电站35kV隔离开关改造工程作业流程图
四、作业程序和工艺标准
1、开工
2、检修电源使用
3、动火
4、工作内容和工艺标准
五、竣工
六、验收
七、收工会
八、作业指导书执行情况评估。

35kV隔离开关分合闸故障分析及处理摘要：在对变电站一次设备进行预防性试验及日常的设备巡视检查过程中，主要侧重于对主变压器、小四器等的试验和巡视，对于隔离开关的日常试验和巡视方法较为简单，一般只做绝缘测试、回路电阻测试，巡视时测引线、握手的温度，往往忽略对隔离开关支持绝缘子、操作机构、转动部分、传动部分的巡视检查。

近年来由于供电负荷增加，隔离开关故障导致的停电事故时有发生，已经严重威胁电网的安全运行。

根据多年的运行值班经验，结合系统内隔离开关运行中出现的问题，总结了变电站隔离开关的常见故障，并提出防范措施。

关键词：35kV；隔离开关；分合闸故障；处理；分析1导言隔离开关有两大作用，一为隔离，主要是让检修设备与其它带电设备间有一明显的断开点；二为开关，因其自身无灭弧装置，故只能开断很小的电流，但可与断路器配合改变系统的运行方式。

基于此，隔离开关在倒闸操作中操作频繁，而其操作的正常与否直接影响到系统供电的可靠性和安全性。

因此在本文之中，主要是针对了35kV隔离开关分合闸故障分析及处理进行了全面的分析研究，同时也是在这个基础之上提出了下文之中的一些内容，希望能够给予在相同行业之中进行工作的人员提供出一定价值对策参考。

2隔离开关的主要故障2.1支持绝缘子发生断裂造成隔离开关损坏（1）支持绝缘子安装使用不合理：机械负荷超过规定；电压安装使用不合理，如电压等级不符合要求，安装位置不当等。

（2）部分支持绝缘子质量不良，抗拉强度试验不合格，在刀闸操作转动过程中发生断裂。

（3）支持绝缘子表面有微小裂纹，在长期运行过程中，受机械、冷热、外力等作用，发展成裂缝，因受力而断裂。

（4）支持绝缘子表面污染严重，增大了流经绝缘子表面的泄漏电流，表面产生电腐蚀，降低了机械强度，导致绝缘子断裂。

（5）支持绝缘子表面在雷、雨、雾天气引起闪络，或遇骤冷、骤热，冰雹、沙尘等恶劣天气时使绝缘子损伤。

（6）支持瓷瓶抗拉试验不合格，机械强度不够。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠本文将会介绍关于民熔隔离开关的学习手册，感觉这篇文章对你有帮助的话，可以关注下小编民熔35KV户外隔离开关GW4-35/630A系列轻操作力矩免维护型户外交流高压隔离开关是用于铁路自闭、贯通供电远动系统及铁道站场供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。

隔离开关GW4-35系列轻操作力矩型免维护户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。

用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

二、民熔35KV户外隔离开关使用环境条件3.1 海拔高度不超过3000m;3.2 环境温度—30℃～ 40℃;3.3 风速不大于35m／s；3.4 地震烈度不超过8度;3.5 覆冰厚度不大于lOmm;3.6 适用于无严重烟灰、易燃物质、爆炸危险化学腐蚀及剧烈振动的场所;3.7 适用Ⅲ级及以下污秽地区(如用户有特殊要求，可特殊设计;3.8 不适用于非水平安装场所。

三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。

2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。

3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。

4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。

35KV隔离开关安装施工方案（作业指导书）批准：盛培荣审核：刘军平编制：罗于友编制单位：葛洲坝重庆大溪河水电开发有限公司35KV隔离开关改造QC小组编制时间：2010年9月20日一、工程概况.二、施工组织措施三、施工内容及程序四、施工技术要求五、主要施工工器具、材料六、安全目标、危险点分析及控制措施七、文明施工及环境保护管理措施.八、资料、图纸一、工程概况：鱼跳电站35KV鱼青线出线，原为312DL经电缆与架空线用跌落保险连接，由于受跌落保险过流量的限制，改为直接连接，导致检修35KV屏柜及母线时，须联系供电公司全停鱼青线，增大了停电范围，影响电网安全稳定运行，且现场无明显的断开点，为了鱼跳电站35KV室内设备检修维护的安全方便和鱼青线的安全稳定运行，现计划在35KV鱼青线出线加装一组3123隔离开关。

为保证此次工作顺利进行，特制定本安装施工方案。

二、施工组织措施1、现场人员机构：C22158 568E 嚎39041 9881 颁35638 8B36 謶6工程总负责人：盛培荣技术负责人：刘军平施工现场负责人：罗于友现场安全负责人：兰加华验收负责人: 陈永昆试验负责人：蒲元洪2、参加班组：检修班，水工综合班。

3、计划工作时间安排：2010年10月8日－2010年10月15日如遇特殊情况，工期顺延。

4、工作分工：水工综合班负责土建基础部分；检修班负责隔离开关的安装施工、调试、校验。

三、施工内容及程序1、隔离开关安装位置定在鱼青线出线门型杆与近区变之间的空地；2、土建施工：在选好的位置挖两个基础坑，基础坑的大小根据支柱的实际尺寸确定，两个基础坑的中心距离为1.4米，将支柱浇筑固定牢固（由于支柱为钢架柱，应在基础坑内预埋钢筋并与支柱焊接后浇筑）。

3、将两根支柱在离地高度2.5米处找平，分别焊接400×400钢板（δ10mm）形成平台。

4、将预先按照图纸尺寸制作的隔离开关底座构架安装在两根支柱平台上，检查调整水平。

35kv隔离开关主要技术参数（原创版）目录1.35kv 隔离开关的概念与用途2.35kv 隔离开关的主要技术参数3.35kv 隔离开关的使用条件4.35kv 隔离开关的组成结构5.35kv 隔离开关的操作机构6.35kv 隔离开关的联锁功能正文35kv 隔离开关是一种用于 35kv 电力系统中的高压电气设备，主要用于在有电压无负荷的情况下分合电路。

它能够有效地保障电力系统的安全稳定运行，是电力系统中不可或缺的重要设备。

35kv 隔离开关的主要技术参数包括：电压、电流、频率、短时耐受电流、峰值耐受电流等。

这些参数决定了隔离开关的适用范围和使用性能。

在选用 35kv 隔离开关时，需要根据具体的使用环境和电力系统要求，选择符合相关技术参数标准的设备。

35kv 隔离开关的使用条件主要包括：海拔不超过 1000m，环境温度上限 40℃，下限为 -25℃，风速不超过 35m/s，地震烈度不超过 8 度。

此外，安装场所应无频繁的剧烈震动，无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性气体。

35kv 隔离开关由隔离开关本体、操作机构、传动附件等组成。

其中，隔离开关本体是隔离开关的核心部分，主要负责分合电路；操作机构用于控制隔离开关的开关操作，包括手动操作机构和电动操作机构；传动附件则负责传输操作机构的运动，实现隔离开关的分合操作。

35kv 隔离开关的操作机构主要包括手动操作机构和电动操作机构。

手动操作机构主要用于手动控制隔离开关的开关操作，电动操作机构则通过电动力实现隔离开关的远程控制。

在实际使用中，可以根据需要选择适合的操作机构。

35kv 隔离开关具有联锁功能，能够在主导电回路合闸时，使接地开关不可合闸，保证电力系统的安全运行。

联锁功能的实现主要依赖于隔离开关本体上的扇形板与弧形板。

35kv隔离开关主要技术参数隔离开关是电力系统中重要的电气设备之一，用于隔离电路、切断电源，以确保人员和设备的安全。

在工程应用中，35kV隔离开关是常见的一种型号，下面将介绍其主要技术参数。

一、额定电压和额定电流35kV隔离开关的额定电压通常为35kV，即能够安全运行在35kV 的电网系统中。

额定电流是指隔离开关能够承受的最大电流值，在选用隔离开关时需要根据实际负荷情况来确定。

常见的35kV隔离开关额定电流包括1000A、1250A等。

二、额定短时耐受电流和额定峰值耐受电流额定短时耐受电流是指隔离开关能够在规定的时间内承受的最大电流值。

在电气系统中，短路事故会导致电流突然增大，因此隔离开关需要具备足够的短时耐受能力。

35kV隔离开关的额定短时耐受电流通常为16kA、20kA等。

额定峰值耐受电流是指隔离开关能够承受的电流瞬时增大值。

在电气系统中，电流的瞬时增大往往会导致设备的损坏，而隔离开关需要具备较高的峰值耐受能力，以保证系统的可靠性。

常见的35kV隔离开关额定峰值耐受电流为40kA、50kA等。

三、额定短路开断电流和额定峰值开断电流额定短路开断电流是指隔离开关能够安全开断的最大电流值。

在发生短路事故时，需要合理选择合适的隔离开关，以确保其能够可靠地开断电路。

35kV隔离开关的额定短路开断电流通常为16kA、20kA等。

额定峰值开断电流是指隔离开关能够可靠地开断的电流瞬时增大值。

在电路开断过程中，电流的瞬时增大会导致电弧的产生，因此隔离开关的峰值开断能力很重要。

常见的35kV隔离开关额定峰值开断电流为40kA、50kA等。

四、额定工频耐压和额定雷电冲击耐压额定工频耐压是指隔离开关能够承受的最大工频电压，用于测试隔离开关的绝缘性能。

常见的35kV隔离开关额定工频耐压为70kv、100kV等。

额定雷电冲击耐压是指隔离开关能够承受的雷电冲击电压。

在发生雷电等大气电击事故时，隔离开关需要具备一定的耐压能力，以避免设备的损坏。

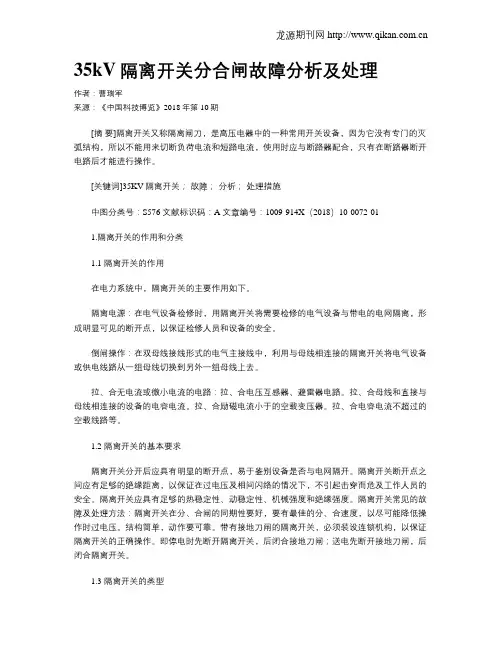

35kV隔离开关分合闸故障分析及处理作者：曹瑞军来源：《中国科技博览》2018年第10期[摘要]隔离开关又称隔离闸刀，是高压电器中的一种常用开关设备，因为它没有专门的灭弧结构，所以不能用来切断负荷电流和短路电流，使用时应与断路器配合，只有在断路器断开电路后才能进行操作。

[关键词]35KV隔离开关；故障；分析；处理措施中图分类号：S576 文献标识码：A 文章编号：1009-914X（2018）10-0072-011.隔离开关的作用和分类1.1 隔离开关的作用在电力系统中，隔离开关的主要作用如下。

隔离电源：在电气设备检修时，用隔离开关将需要检修的电气设备与带电的电网隔离，形成明显可见的断开点，以保证检修人员和设备的安全。

倒闸操作：在双母线接线形式的电气主接线中，利用与母线相连接的隔离开关将电气设备或供电线路从一组母线切换到另外一组母线上去。

拉、合无电流或微小电流的电路：拉、合电压互感器、避雷器电路。

拉、合母线和直接与母线相连接的设备的电容电流。

拉、合励磁电流小于的空载变压器。

拉、合电容电流不超过的空载线路等。

1.2 隔离开关的基本要求隔离开关分开后应具有明显的断开点，易于鉴别设备是否与电网隔开。

隔离开关断开点之间应有足够的绝缘距离，以保证在过电压及相间闪络的情况下，不引起击穿而危及工作人员的安全。

隔离开关应具有足够的热稳定性、动稳定性、机械强度和绝缘强度。

隔离开关常见的故障及处理方法：隔离开关在分、合闸的同期性要好，要有最佳的分、合速度，以尽可能降低操作时过电压。

结构简单，动作要可靠。

带有接地刀闸的隔离开关，必须装设连锁机构，以保证隔离开关的正确操作。

即停电时先断开隔离开关，后闭合接地刀闸；送电先断开接地刀闸，后闭合隔离开关。

1.3 隔离开关的类型隔离开关的类型很多，可按不同的原则进行分类主要有以下几种。

按安装地点可分为户内式和户外式。

按绝缘支柱的数目可分为单柱式、双柱式和三柱式。

按极数可分为单极和三极。

一、GN27-35／630A35KV户内高压隔离开关称说明概述
GN27-35／630A35KV户内高压隔离开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

35KV户内高压隔离开关适于重合闸操作并有极高的操作可靠性与使用寿命。

35KV户内高压隔离开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

35KV户内高压隔离开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

35KV户内高压隔离开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用
动静触头允许磨损累计厚度mm 3
四、35KV户内高压隔离开关选型
用户可根据被保护对象选用不同型号的35KV户内高压隔离开关，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《35KV户内高压隔离开关GN27-35／630A》
五、35KV户内高压隔离开关使用条件：
1.适用于户内、外；
2.环境温度-40℃~+40℃；
3.海拔高度不超过3000m（瓷套式不超过1000m）；
4.电源频率不小于48Hz、不超过62 Hz；
5.长期施加在35KV户内高压隔离开关端子间的工频电压不超过35KV户内高压隔离开关的持续运行电压；
6.地震烈度8度及以下地区；
7.大风速不超过35m/s。

8.35KV户内高压隔离开关保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

35KV。

国家电网公司集中规模招标采购上海市电力公司220kV双丁（马陆）变电站工程40.5kV/2000A-31.5kA双柱水平旋转式隔离开关招标文件（技术规范专用部分）逐条响应目次1标准技术参数 ················································································································2项目需求部分 ················································································································2.1货物需求及供货范围一览表·······························································································2.2必备的备品备件、专用工具和仪器仪表供货表··········································································2.3图纸资料提交单位·········································································································2.4工程概况 ···················································································································2.5使用条件 ···················································································································2.6项目单位可选技术参数表 ·································································································2.7 项目单位技术差异表········································································································2.8一次、二次及土建接口要求（适用于扩建工程） ·······································································3投标人响应部分 ·············································································································3.1 投标人技术偏差表 ··········································································································3.2投标产品的销售及运行业绩表 ····························································································3.3投标人需提供的设备图纸及资料 ·························································································3.4主要组部件材料表·········································································································3.5推荐的备品备件、专用工具和仪器仪表供货表··········································································1 标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

GW4型户外高压隔离开关结构简介1) 35kV 成套隔离开关由 GW4-40.5 (D)(W)型隔离开关本体、CS11或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV成套隔离开关由GW4-126 (D)(W)型隔离开关本体、CS14G 人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

2) 该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行的安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作90°转动。

3) 隔离开关的每个轴承座内装有轴装配，两轴装配间通过连板、调节螺杆等连接传动。

4) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。

5) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

6) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

配用CS8-6D时隔离开关与接地开关连锁由机构上的连锁板实现。

产品特点1) 隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2) 触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环；3) 隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。

采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

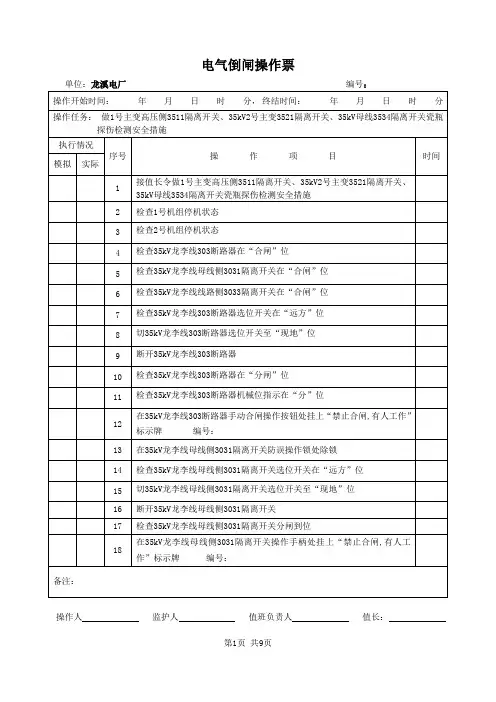

35kv开关柜操作指南送电程序：1、检查断路器室内无遗留工器具以及其他物品，确定开关柜后门已关好。

2、把隔离开关合到所需要的I段母线或II段母线，检查确定在合位。

3、确认断路器在分闸状态，把断路器手车推至实验位置，插好二次插件。

4、检查接地刀闸是否分开或者连锁轴是否分开，一定要到分位或者联锁，才能使手车顺利进到工作位置。

5、用脚踏下“解除联锁”踏板，用进出摇把向进车方向摇动，摇动2-3圈后松开踏板，匀速摇动摇把直至到工作位置，“解除联锁”踏板自动弹下锁住，仪表检测到手车到工作位置信号灯（红灯亮），注意：检查“解除联锁”一定要完全放下，否则合闸回路不通，不能进行合闸。

6、检查断路器储能开关在已储能位置（储能灯亮）正常情况下储能开关打到常开位置。

7、检查仪表上转换开关在“就地”或者“远方”，然后根据位置进行相对应的合闸，操作完成。

停电顺序：1、确定停电线路开关柜仪表转换开关在“远方”或者“就地”位置，进行分闸，确定分闸后，断路器处于分闸状态。

2、用脚踏下“解除联锁”踏板，用进出车摇把向退车方向摇至实验位置，“解除联锁”踏板自动弹下锁住，仪表检测到手车到实验位置（上、下绿灯亮），注意：检查“解除联锁”一定要完全放下，否则合闸回路不通，不能在实验位置合闸。

3、根据工作要求，断路器手车是否拉出开关柜体，如果要拉出在实验位置时把二次插件拔掉，以免拉出手车是损坏二次插件，同时根据工作要求，是否合上接地刀闸或者把联锁打到分合位置。

操作母线隔离开关应注意：合闸首先按下电磁锁按钮，红灯亮，活动操作杆拉出电磁锁插销，预备合闸，电磁锁插销用一定加速度合闸到位，电磁锁插销自由锁住，完成合闸操作。

拉开离开关时顺序与合闸相同，请注意分闸不需要太大力量，勿用力过猛。

操作接地刀闸应注意：合接地刀闸时首先活动操作杆，拔出锁位插销，预备合闸，放下锁位插销，加速合上接地刀闸，使插销自由锁住，切忌勿用力过猛，合过位，仪表指示错误位置。

分闸顺序与合闸相同。

GW4-40.5/72.5/126KV户外高压隔离开关安装尺寸结构简介1）35kV 成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV 成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

2）该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。

4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。

5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。

产品特点 GW4-40.5/72.5/126KV户外高压隔离开关安装尺寸1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2）触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入。

使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。

35kv柱上高压隔离开关型号-GW4-GW5陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关制造有限公司GW5系列隔离开关自1996年投产以来，以其结构简单、性能良好、规格品种齐全，安装方式灵活多样而受到国内外用户的欢迎。

它广泛地应用在我国35-110千伏的输变电网路中。

多年来我厂不断对本产品进行了改进。

产品质量不断提高，规格品种增多，技术参数提高，全部满足GB1985--80户外隔离开关标准的要求。

为了采用IEC标准，在征集用户意见的基础上，近年对GW5系列隔离开关进行了完善化设计。

完善化的产品，电气和机械性能均有较大提高。

35kv高压隔离开关主要是：1、泄漏比：普通性达到1.7CM/KV防污型达到2.5CM/KV。

2、导电部分对地***空气距离：35kv为400mm60kv为630mm、110kv为1000mm。

3、动稳定电流：主闸刀达到100A；接地刀达到47KA。

热稳定电流：主闸刀达到4秒31.5KA，接地刀达到4秒20KA。

4、增加传动箱，使三极联装十分方便，分合闸操作更为灵活轻便，准确可靠。
