更换拉线标准化作业指导书

编号: Q/BC-AZ-021 10kV线路停电更换拉线（地锚、拉线地把）作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本作业指导书适用于天津电力公司北辰供电分公司10kV线路停电更换拉线（地锚、拉线地把）作业。

2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
DL/T 599-1996《城市中低配电网改造技术导则》
DL/T 5106-1999《跨越电力线路架线施工规程》
DL/T 5131-2001《农村电网建设与改造技术导则》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
GB50173-92 《电气装臵安装工程35KV及以下架空线路施工及验收规范》
DL/602-96 《架空绝缘配电线路施工及验收规范》
DL/T692-1999 《电力行业紧急救护工作规范》
ZDGC 0071《安全生产工作规定》
3 作业准备
3.1准备工作安排
3.2 召开班前会
3.3人员要求
3.4工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序4.1作业开工
4.2作业内容及标准
4.3竣工
5消缺记录
6 验收总结
7 指导书执行情况评估。

编号： kV线路停电更换单拉线作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
江永电力局生产营销部
1范围
本指导书适用于湖南省电力公司110～500kV线路停电更换单拉线作业。

2 引用文件
《电力安全工作规程》（电力线路部分）国家电网安监[2005]83号
《架空送电线路运行规程》 DL/T 741—2001
《架空输电线路管理规范（试行）》国家电网生[2003]481号
《110 -500kV架空送电线路施工及验收规范》 GB50233-2005。

3 检修准备
3.1准备工作安排
3.2 工器具
3.5 危险点分析
4 作业程序
4.1 开工
4.2 作业内容及标准
5 工作总结
附录1 停电线路区域图。

带电更换拉线作业指导书一、引言带电更换拉线是电力行业中的常见作业过程，旨在确保高电压下的线路运行安全。

本文档将提供一个详细的操作指南，以确保操作人员能够正确地执行带电更换拉线作业，包括准备工作、操作步骤、安全措施和事后处理等。

二、准备工作在进行带电更换拉线作业前，操作人员需要做好以下准备工作：1. 确保操作人员已经接受过相关的安全培训，了解带电作业的风险和安全措施；2. 确保操作人员具备必要的防护装备，如绝缘手套、绝缘工具等；3. 确保工作场所的周围区域安全，并进行标识，防止未授权人员进入。

三、操作步骤1. 确定更换拉线的位置，并进行线路停电准备；2. 穿戴好防护装备，确保自身安全；3. 使用绝缘工具将带电拉线从原位置取下；4. 使用绝缘工具将新的拉线安装到相应位置；5. 检查拉线的安装是否牢固，并确保其与其他部件没有接触；6. 完成安装后，同时按照标准程序进行冷却和防护处理；7. 恢复线路供电，检查拉线更换是否成功。

四、安全措施在进行带电更换拉线作业时，操作人员需要注意以下安全措施：1. 在进行任何操作前，确定线路已停电，并进行相应的安全措施；2. 使用绝缘工具进行操作，确保不会被电击；3. 避免直接接触线路和设备，以防止事故发生；4. 在操作过程中，要随时注意周围环境的变化，以及可能存在的风险；5. 严禁在不具备带电更换拉线作业资质和经验的情况下进行操作。

五、事后处理完成带电更换拉线作业后，操作人员需要进行以下事后处理工作：1. 将使用过的绝缘工具进行清洁和维护，以确保下次使用时的可靠性；2. 将其他工具和设备归位，保持作业现场整洁；3. 汇报作业情况，包括更换拉线的质量和任何问题的发现；4. 如果有异常情况发生，及时报告，并进行相应的处理。

六、总结本文档提供了带电更换拉线的作业指导书，详细介绍了准备工作、操作步骤、安全措施和事后处理等内容。

操作人员在执行带电更换拉线作业时，应当严格按照此指导书的要求进行操作，确保作业的安全和质量。

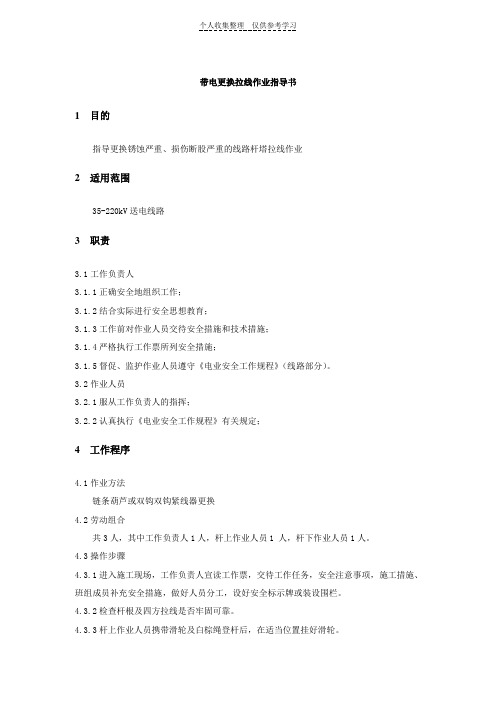

带电更换拉线作业指导书1 目的指导更换锈蚀严重、损伤断股严重的线路杆塔拉线作业2 适用范围35-220kV送电线路3 职责3.1工作负责人3.1.1正确安全地组织工作；3.1.2结合实际进行安全思想教育；3.1.3工作前对作业人员交待安全措施和技术措施；3.1.4严格执行工作票所列安全措施；3.1.5督促、监护作业人员遵守《电业安全工作规程》（线路部分）。

3.2作业人员3.2.1服从工作负责人的指挥；3.2.2认真执行《电业安全工作规程》有关规定；4 工作程序4.1作业方法链条葫芦或双钩双钩紧线器更换4.2劳动组合共3人，其中工作负责人1人，杆上作业人员1 人，杆下作业人员1人。

4.3操作步骤4.3.1进入施工现场，工作负责人宣读工作票，交待工作任务，安全注意事项，施工措施、班组成员补充安全措施，做好人员分工，设好安全标示牌或装设围栏。

4.3.2检查杆根及四方拉线是否牢固可靠。

4.3.3杆上作业人员携带滑轮及白棕绳登杆后，在适当位置挂好滑轮。

4.3.4吊上临时拉线，杆上作业人员用U形环将其固定在需要更换的拉线上把附近牢固的构件处。

4.3.5地面作业人员将链条葫芦（或双钩紧线器）挂在与待换拉线相连接的拉棒环上。

4.3.6将临时拉线下端回头用钢线卡紧固后，挂上链条葫芦（或双钩紧线器），收紧临时拉线，把下端回头用钢线卡重新紧固。

4.3.7地面作业人员用链条葫芦（或双钩紧线器）收紧需要更换的拉线，拆开下把，然后由杆上作业人员拆开上把，吊下需要更换的拉线。

4.3.8地面作业人员将做好的新拉线上把吊给杆上作业人员。

4.3.9杆上作业人员挂好上把，地面作业人员用链条葫芦（或双钩紧线器）收紧新拉线，校杆后制作下把，帮扎拉线回头。

4.3.10拆除临时拉线，清点工具，打扫现场，召开收工会。

工作小结，存在问题，防止措施，填好工作票，然后撤离现场。

4.4主要安全措施4.4.1进入施工现场的人员必须戴好安全帽，登杆前必须仔细检查杆根稳固、拉线及拉棒锈蚀情况。

编号：Q/BC-AZ-040
110kv线路停电更换拉线
作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
天津市电力公司北辰供电分公司
一、适用范围：
适用于天津电力公司北辰供电分公司110kv线路更换拉线作业。

二、引用文件：
国家电网公司电业安全工作规程（电力线路部分）
三、施工前准备
1、准备工作安排
3、工器具
4、材料
5、危险点分析
6、安全措施
7、作业分工
四、作业程序
1、开工
2、作业内容及标准
3、竣工
4、消缺记录
5、验收总结
6、指导书执行情况评估。

四川省水电集团屏山电力公司400V线路导线架设（更换）标准化作业指导书I前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。

本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。

本标准附录A为规范性附录。

本标准由江苏省电力公司生产技术部提出并解释。

本标准由江苏省电力公司生产技术部归口。

本标准起草单位：江苏省电力公司生产技术部、淮安供电公司。

本标准主要起草人：王洪波、潘朝贤、许明生、汪国卫II400V架空导线架设(更换)标准化作业指导书1 范围本标准规定了400V架空导线架设(更换)标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。

本作业指导书适用屏山县电力系统400/220V线路架设（更换）导线。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL/T 499 《农村低压电力技术规程》国家电网公司国家电网安监［2005］83号《电力安全工作规程（电力线路部分）（试行）》及编制说明3 人员要求现场所有工作人员（含辅助人员）的身体状况、精神状态应良好。

目次1 适用范围 (1)2 引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (4)6 安全风险及预控措施 (5)7 作业项目、方法及标准 (7)8 回顾与改进 (14)附录A (15)1 适用范围本作业指导书适用于电网公司所属各供电企业管辖范围内所有10kV线路拉线停电的工作。

2 引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

DL409-1991 电业安全工作规程（电力线路部分）SD292-1988 架空配电线路及设备运行规程Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准Q/GXD 205.15－2006 电网公司配电运行管理标准电网公司输电、配电、变电检修作业防高空坠落安全防护规则3 技术术语无4 作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 通过单位“三种”人考试合格，具备有登高证、电工证2 杆上电工 1 通过单位“安规”考试合格，具备有登高证、电工证3 地面电工 2 通过单位“安规”考试合格4 合计 44.2 技术资料序号内容标准备注（是否完成）1 设备情况调查掌握作业线路运行及缺陷情况作业指导书2 技术资料准备现场作业表单4.2 物品配置表1：安全防护用品及安全标识序号名称规格单位数量备注1 验电笔支 12 绝缘手套副 13 安全围栏米若干4 接地线副2～55 令克棒副 16 脚扣付 1全身是双保险7条 1安全带8 安全帽顶 3序号名称规格单位数量备注9 急救药包包 1表2：工器具及仪器仪表1 工具袋套 12 钢丝绳条 13 钢丝绳套根 14 链条葫芦把 15 大剪把 16 角铁桩根 17 大锤把 18 花篮螺丝个 29 卸扣个 210 紧线器个 211 工具U形环个 1表3：消耗性材料序号名称规格单位数量备注1 契型线夹套 12 UT线夹套 13 钢绞线根若干4 镀锌铁线公斤若干5 铝包带米若干5 作业流程 1.开始2.工前准备3.办理工作票（单）4.安全措施布置5.安装角铁桩6.攀登杆塔7.验电、悬挂接地线8.安装临时拉线9.拆除旧拉线及旧拉棒10.安装新拉线及新拉棒11.拆除临时拉线12.质量验收,现场清理13.工作终结，资料归档结束6 安全风险及预控措施序号危害名称细分危险种类产生风险条件控制措施1有缺陷的设备、设施或部件坠落1、电杆埋深不足、杆根泥土松动、杆根裂纹；2、塔脚螺丝、塔材缺失；3、拉线松动、不受力、断股或腐蚀严重。

农村供电所现场标准化作业指导卡
拉线新装（更换）作业指导卡(范本)
单位：供电所编号
编写人(作业负责人)：审批人：
工作任务：
一、作业前准备
1、现场勘察
2、人员分工
3、工器具准备
4、材料准备
确认“作业前准备”1～4 项已完成，工作负责人(签字)：
二、作业程序及危险点控制措施
计划工作时间：年月日时分至月日时分1、开工
2、关键作业步骤及安全措施
3、竣工
附录
作业现场勘察记录表
勘察人员签名：勘察日期：
现场作业工器具及材料准备和回收表
工器具准备人：工器具收回人：年月日
工器具领用审核：
材料准备人：材料收回人：年月日
材料领用审核：。
