初始绘图环境设置

CAD如何设置初始化绘图环境
当大家使用CAD绘制图形的时候最好将绘图环境设置好，这样可以方便我们绘图。

下面是店铺带来关于CAD如何设置初始化绘图环境的内容，希望可以让大家有所收获!
CAD设置初始化绘图环境的方法
1.在菜单栏中找到【工具】—【选项】，跳出如下的对话框，选择【用户系统配置】—【初始设置】
2.点击【初始设置】后跳出如下对话框，我们可以根据自己的需求来选择行业绘图环境。

知识拓展：CAD修改文字颜色的方法
1、修改文字的图层颜色即可，打开图层管理器，然后找到文字的图层，点颜色，选择需要的颜色确定即可。

2、也可以选中文字，然后通过颜色控制，选择需要的颜色。

AutoCAD绘图环境设置概述AutoCAD是一款广泛应用于工程设计和绘图领域的软件。

在使用AutoCAD进行绘图工作时，合理设置绘图环境可以提高工作效率，提升绘图质量。

本文将介绍AutoCAD的绘图环境设置方法，包括单位设置、图层管理、对象属性设置等内容。

单位设置在AutoCAD中，设置正确的单位对绘图非常重要。

单位设置影响着绘图的尺寸和比例。

可以通过以下步骤设置单位： 1. 打开AutoCAD软件并打开一个新的绘图文件。

2. 输入UN或UNITS命令，弹出单位设置对话框。

3. 在单位设置对话框中选择合适的单位，如毫米、厘米、米等。

4. 设置长度类型，如十进制、工程、科学等。

5. 点击确定应用设置。

图层管理图层是AutoCAD中管理和组织绘图元素的重要工具。

通过图层管理，可以控制绘图元素的显示、隐藏、颜色、线型等属性。

图层管理的步骤如下： 1. 打开AutoCAD软件并打开绘图文件。

2. 输入LA或LAYER命令，打开图层管理器。

3.在图层管理器中可以新建图层、修改图层属性、调整图层顺序等。

4. 通过勾选或取消勾选图层前的复选框来控制图层的显示与隐藏。

对象属性设置在绘图过程中，经常需要设置绘图对象的属性，如颜色、线型、线宽等。

可以通过以下步骤设置对象属性： 1. 选择要设置属性的对象，可以使用命令如LINE、CIRCLE等创建对象。

2. 输入PROP或PROPERTIES命令，打开属性设置面板。

3. 在属性设置面板中可以设置对象的颜色、线型、线宽等属性。

4. 确定设置后，再次点击绘图区域即可应用属性设置。

快捷键设置AutoCAD提供了丰富的快捷键功能，可以通过快捷键快速调用命令和完成操作。

为了提高工作效率，可以设置自定义快捷键： 1. 输入CUI命令，打开自定义用户界面对话框。

2. 在自定义用户界面对话框中选择键盘快捷键。

3. 在快捷键设置中可以为命令或操作设置快捷键。

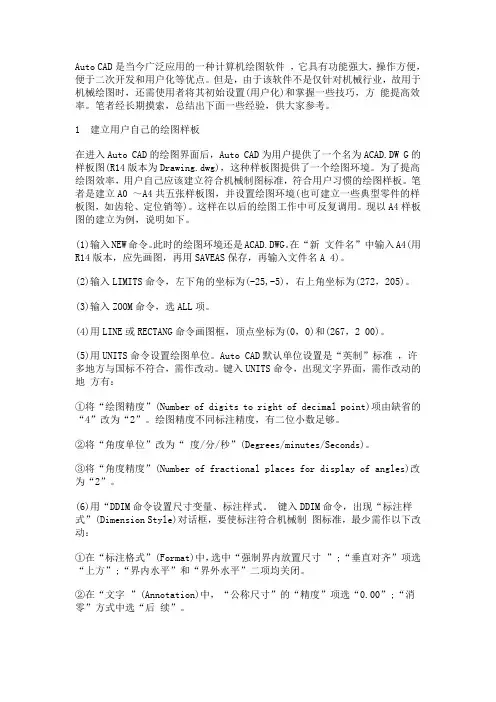

Auto CAD是当今广泛应用的一种计算机绘图软件，它具有功能强大，操作方便，便于二次开发和用户化等优点。

但是，由于该软件不是仅针对机械行业，故用于机械绘图时，还需使用者将其初始设置(用户化)和掌握一些技巧，方能提高效率。

笔者经长期摸索，总结出下面一些经验，供大家参考。

1 建立用户自己的绘图样板在进入Auto CAD的绘图界面后，Auto CAD为用户提供了一个名为ACAD.DW G的样板图(R14版本为Drawing.dwg)，这种样板图提供了一个绘图环境。

为了提高绘图效率，用户自己应该建立符合机械制图标准，符合用户习惯的绘图样板。

笔者是建立A0 ～A4共五张样板图，并设置绘图环境(也可建立一些典型零件的样板图，如齿轮、定位销等)。

这样在以后的绘图工作中可反复调用。

现以A4样板图的建立为例，说明如下。

(1)输入NEW命令。

此时的绘图环境还是ACAD.DWG。

在“新文件名”中输入A4(用R14版本，应先画图，再用SAVEAS保存，再输入文件名A 4)。

(2)输入LIMITS命令，左下角的坐标为(-25,-5)，右上角坐标为(272，205)。

(3)输入ZOOM命令，选ALL项。

(4)用LINE或RECTANG命令画图框，顶点坐标为(0，0)和(267，2 00)。

(5)用UNITS命令设置绘图单位。

Auto CAD默认单位设置是“英制”标准，许多地方与国标不符合，需作改动。

键入UNITS命令，出现文字界面，需作改动的地方有：①将“绘图精度”(Number of digits to right of decimal point)项由缺省的“4”改为“2”。

绘图精度不同标注精度，有二位小数足够。

②将“角度单位”改为“ 度/分/秒”(Degrees/minutes/Seconds)。

③将“角度精度”(Number of fractional places for display of angles)改为“2”。

CAD初始设置绘图环境设置绘图环境设置基本步骤：1.命令: units（UN）单位及方向控制对话框2.命令:LIMITS重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)] <0,0>: 0,0指定右上角点<420,297>: 59400,42000 以A2图面大小为例在当前的“模型”或布局选项卡上，设置并控制栅格显示的界限。

指定左下角点或[开(ON)/关(OFF)] <当前>: 指定点，输入on 或off，或按ENTER 键左下角点:指定栅格界限的左下角点。

指定右上角点<当前>: 指定点或按ENTER 键打开:打开界限检查。

当界限检查打开时，将无法输入栅格界线外的点。

因为界限检查只测试输入点，所以对象（例如圆）的某些部分可能会延伸出栅格界限。

关闭:关闭界限检查，但是保持当前的值用于下一次打开界限检查。

3.命令F7: <栅格开>4.命令F9：<捕捉开>5. Opionst (OP) ：选项设置设置图面颜色等参数6.命令: '_zoom 设置范围缩放指定窗口的角点，输入比例因子(nX 或nXP)，或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: _e 正在重生成模型。

7.命令: ltscale输入新线型比例因子<1.0000>: 100用于图形中所有对象的线型比例因子的更改。

修改线型的比例因子将导致重生成图形。

8.命令: dimscale输入DIMSCALE 的新值<1>: 100初始值: 1.0000设置应用于标注变量（用于指定尺寸、距离或偏移量）的全局比例因子。

同时还影响具有 LEADER 命令的引线对象。

DIMSCALE 不影响测量的长度、坐标或角度。

使用 DIMSCALE 控制标注的全局比例。

但是，如果当前标注样式是注释性的，则DIMSCALE 将自动设置为零并且标注比例由CANNOSCALE系统变量控制。

CAD绘图环境设置在绘制图形前，您需要设置一下自己的绘图环境。

它分为绘图单位设置和坐标系统设置。

一、绘图单位设置启动AutoCAD 2004，此时将自动创建一个新文件，打开“格式”菜单，选择“单位”命令，系统将打开“图形单位”对话框。

我们可通过“长度”组合框中的“类型”下拉列表选择单位格式，其中，选择“工程”和“建筑”的单位将采用英制。

单击“精度”下拉列表，您可选择绘图精度。

在“角度”组合框的“类型”下拉列表中可以选择角度的单位。

可供选择的角度单位有：“十进制度数”、“度/分/秒”、“弧度”等。

同样，单击“精度”下拉列表可选择角度精度。

“顺时针”复选框可以确定是否以顺时针方式测量角度。

当您修改单位的时候，下面的“输出样例”部分将显示此种单位的示例，如图1所示。

图1单击“方向”按钮，系统将弹出“方向控制”对话框，您可通过该对话框定义角度的方向，如图2所示。

图2可通过绘图单位命令UNITS设置。

命令执行方式如下：格式>单位命令：UNITS↙ 或DDUNITS↙弹出对话框如图所示：1）长度——计量单位及显示精度位。

2）角度——角度制及角度显示精度。

3）拖放比例——控制从工具栏或设计中心拖入当前图形块的测量单位，如果块或图形创建时使用的单位与此指定的不同，则在插入这些块或图形时，将对其按比例缩放。

4）输出样例——显示当前计数制和角度下的例子。

5）方向——设置起始角度（0度）的方向。

二、图形界限图形界限是AutoCAD绘图空间中的一个假想的矩形绘图区域，相当于您选择的图纸大小。

图形界限确定了栅格和缩放的显示区域。

设置绘图单位后，打开“格式”菜单，选择“图形界限”命令。

命令行将提示您指定左下角点，或选择开、关选择。

其中“开”表示打开图形界限检查。

当界限检查打开时，AutoCAD将会拒绝输入位于图形界限外部的点。

但是注意，因为界限检查只检测输入点，所以对象的某些部分可能延伸出界限之外；“关”表示关闭图形界限检查，您可以在界限之外绘图，这是缺省设置；“指定左下角点”表示给出界限左下角坐标值。

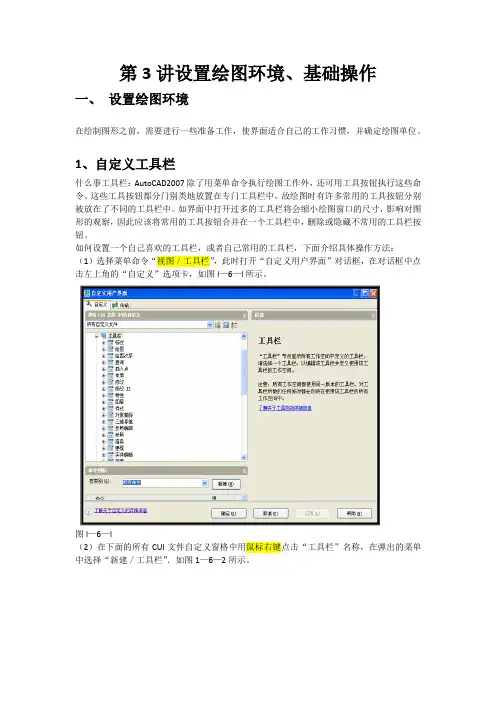

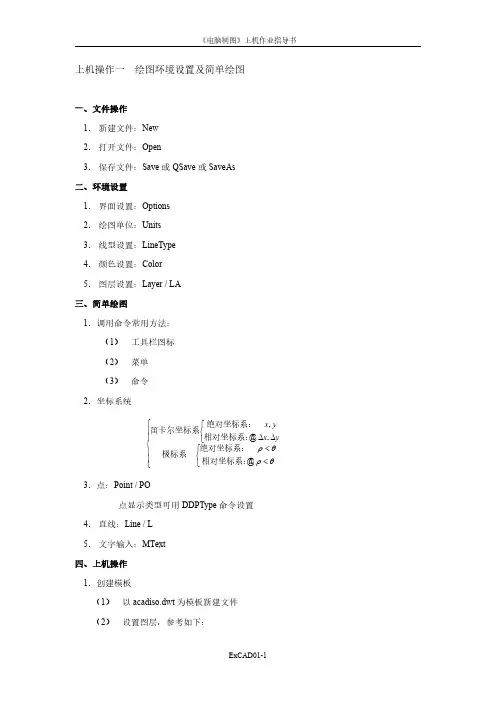

第3讲设置绘图环境、基础操作一、设置绘图环境在绘制图形之前，需要进行一些准备工作，使界面适合自己的工作习惯，并确定绘图单位。

1、自定义工具栏什么事工具栏：AutoCAD2007除了用菜单命令执行绘图工作外，还可用工具按钮执行这些命令。

这些工具按钮都分门别类地放置在专门工具栏中，故绘图时有许多常用的工具按钮分别被放在了不同的工具栏中。

如界面中打开过多的工具栏将会缩小绘图窗口的尺寸，影响对图形的观察，因此应该将常用的工具按钮合并在一个工具栏中，删除或隐藏不常用的工具栏按钮。

如何设置一个自己喜欢的工具栏，或者自己常用的工具栏，下面介绍具体操作方法：（1）选择菜单命令“视图／工具栏”，此时打开“自定义用户界面”对话框，在对话框中点击左上角的“自定义”选项卡，如图l—6—l所示。

图l—6—l（2）在下面的所有CUI文件自定义窗格中用鼠标右键点击“工具栏”名称，在弹出的菜单中选择“新建／工具栏”．如图1—6—2所示。

图1—6—2（3）此时在“工具栏”树的底部将会出现一个新的工具栏，右侧会显示出该工具栏的特性窗格，输人名称为“我的工具栏”，如图1—6—3所示。

图1—6—3（4）在对话框的命令列表窗格中，点击一个命令名称并拖曳到上面窗格“我的工具栏”名称下面的位置，如图l—6—4所示。

图l—6—4（5）松开鼠标后，这个命令的按钮就会被添加到“我的工具栏”中，该命令名称显示在“我的工具栏”树下，如图l—6—5所示。

图l—6—5（6）用同样方法，将命令列表窗格中其他所需的命令也拖曳到“我的工具栏”树中，如图l—6—6所示。

图l—6—6（7）在所有CUI文件自定义窗格中，点击“我的工具栏”名称，右侧会显示出“我的工具栏”的预览效果，如图l—6—7所示。

图l—6—7（8）在预览窗格下面是特性窗格，点击“方向”，右侧显示出“我的工具栏”的位置，默认为“浮动”点击三角形按钮，在下拉列表中可以选择其他位置，如图l—6—8所示。
