齿轮测试标准

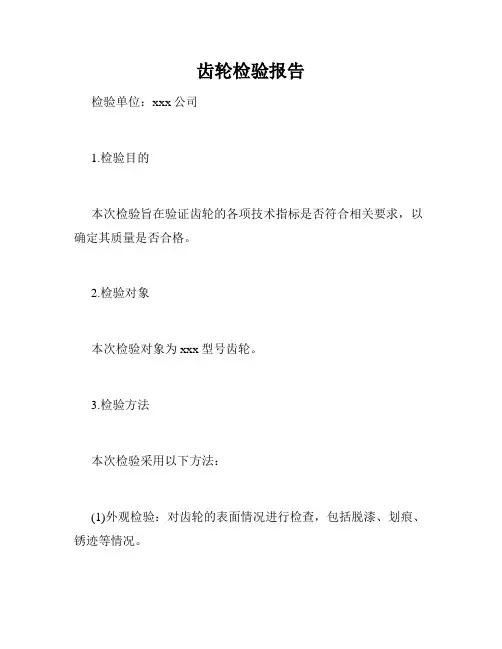

齿轮检验报告
检验单位：xxx公司
1.检验目的
本次检验旨在验证齿轮的各项技术指标是否符合相关要求，以确定其质量是否合格。

2.检验对象
本次检验对象为xxx型号齿轮。

3.检验方法
本次检验采用以下方法：
(1)外观检验：对齿轮的表面情况进行检查，包括脱漆、划痕、锈迹等情况。

(2)尺寸检验：对齿轮的直径、模数、齿数、齿宽等进行测量，以确定其尺寸是否符合要求。

(3)硬度检验：对齿轮的表面硬度进行测试，以确定其硬度是否符合要求。

(4)齿形检验：对齿轮的齿形进行检测，包括齿廓误差、齿距误差、齿厚误差等。

4.检验结果
经过检验，本次齿轮的各项技术指标均符合相关标准和要求，达到了合格标准。

具体检验结果如下：
(1)外观检验：齿轮表面无划痕、锈迹等缺陷。

(2)尺寸检验：齿轮的直径、模数、齿数、齿宽等均符合标准要求。

(3)硬度检验：齿轮的表面硬度符合要求，其硬度为xxx。

(4)齿形检验：齿轮的齿形误差、齿距误差、齿厚误差等均在规定范围内。

5.结论
经过本次检验，本齿轮已经符合相关标准和要求，可以投入使用。

检验标准（齿轮）［文档副标中国制造20 18书适用范 围适用于齿轮产品检验。

齿轮箱产品检验按照单机检验规范和要求检验，检验项11和内容如下： 外观及附带资料检验铸件不允许有明显的披缝、凹陷、飞边、胀箱等缺陷；焊缝符合图纸要求，表面光滑平整，无裂纹、焊瘤、焊渣、飞溅：经过喷砂（丸）处理，表面质量等级应达到Sd2级，经过手工或机械打磨，表面质量 应达到St2级：外露结合面边缘整齐、均匀，不应有明显的错位；表面漆膜厚度，遵从技术文件要求，油漆无流挂、漏涂、污物、剥落现象：装入沉孔的螺钉不应高于零件表面，其头部与沉孔之间不得有明显偏心；固定销、螺 栓尾端应略高于零件表面；外露轴端略高于包容件的端面，内孔表面与壳体凸缘间的壁厚应 均匀对称； 外露件表面不应有磕碰、锈蚀、锐角、飞边、毛刺、残漆、油污、型砂，外露的螺钉、 螺母、定位销等紧固件应完整，不得有扭伤锤伤划痕，安装牢固，不应有松动现象： 电机等配套件型号、规格与要求一致，外观无损伤、碰伤、掉漆； 外型尺寸及安装孔位符合图纸要求；附带资料齐全（关键件及部件出厂检验记录、热处理或振动时效报告、特殊材质证明、 技术图纸、配套的未装零件和外购件明细）。

空运转试验试验前，检查油位，加注润滑油。

试验在无负荷状态下进行，试验条件与齿轮箱产品工 况一致，试验不少于4小时，正反各2小时。

用以检验齿轮箱的运转状态、温度变化、功率 消耗，以及运转动作的灵活性、平稳性、可靠性、安全性。

检验项目和内容如下： 轴承温度检测:进料检验标齿轮箱产品检验指导 准（齿轮）运转开始和结束时，用红外测温仪在轴承端盖处检测轴承温度。

轴承温度及温升，应符合技术协议及相关技术文件要求，如无明确规定，可参考以下指标：室温下，滚动轴承温度不高于80°C,温升不超过40°Co传动噪声检测用声级计进行检测，测点位置的确定按下列原则：先估算设备尺寸，根据尺寸确定测点的位置。

设备最大尺寸D<lm,测试点离设备表面30cm：设备最大尺寸D二lm,测试点离设备表面100cm；设备最大尺寸D>lm,测试点离设备表面300cm。

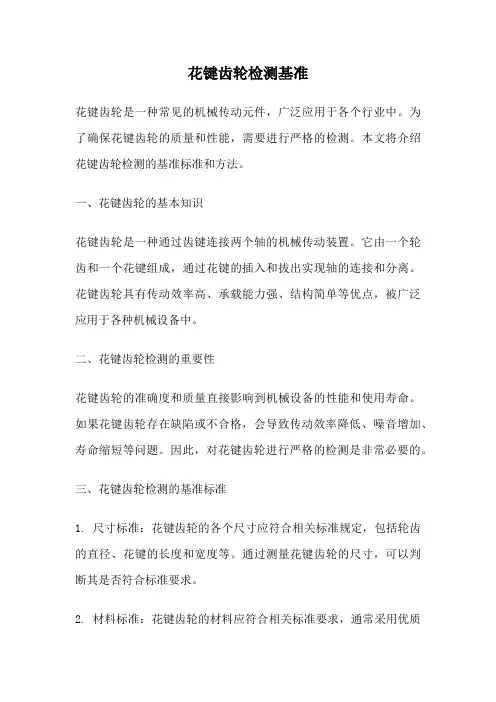

花键齿轮检测基准花键齿轮是一种常见的机械传动元件，广泛应用于各个行业中。

为了确保花键齿轮的质量和性能，需要进行严格的检测。

本文将介绍花键齿轮检测的基准标准和方法。

一、花键齿轮的基本知识花键齿轮是一种通过齿键连接两个轴的机械传动装置。

它由一个轮齿和一个花键组成，通过花键的插入和拔出实现轴的连接和分离。

花键齿轮具有传动效率高、承载能力强、结构简单等优点，被广泛应用于各种机械设备中。

二、花键齿轮检测的重要性花键齿轮的准确度和质量直接影响到机械设备的性能和使用寿命。

如果花键齿轮存在缺陷或不合格，会导致传动效率降低、噪音增加、寿命缩短等问题。

因此，对花键齿轮进行严格的检测是非常必要的。

三、花键齿轮检测的基准标准1. 尺寸标准：花键齿轮的各个尺寸应符合相关标准规定，包括轮齿的直径、花键的长度和宽度等。

通过测量花键齿轮的尺寸，可以判断其是否符合标准要求。

2. 材料标准：花键齿轮的材料应符合相关标准要求，通常采用优质的合金钢或不锈钢。

通过对花键齿轮材料进行化学成分分析和机械性能测试，可以确保其质量和强度。

3. 表面质量标准：花键齿轮的表面应光滑平整，不得有明显的划痕、凹坑和气孔等缺陷。

通过对花键齿轮表面进行目测和触摸检查，可以判断其表面质量是否符合标准要求。

4. 装配标准：花键齿轮的装配应符合相关标准要求，包括花键的插入深度、齿轮的对中度等。

通过装配试验和测量，可以判断花键齿轮的装配质量是否合格。

四、花键齿轮检测的方法1. 视觉检测：通过目测和显微镜观察花键齿轮的表面质量，包括有无划痕、凹坑和气孔等缺陷。

这是一种简单直观的检测方法，但对于微小缺陷的检测有一定的局限性。

2. 量测检测：通过测量花键齿轮的尺寸，包括轮齿直径、花键长度和宽度等，判断其是否符合标准要求。

这种方法可以提供较为准确的尺寸数据，但需要使用精密的测量设备。

3. 功能检测：通过将花键齿轮装配到实际的机械设备中，测试其传动效果和性能。

通过观察和测量传动效率、噪音和温升等指标，判断花键齿轮的质量和性能是否合格。

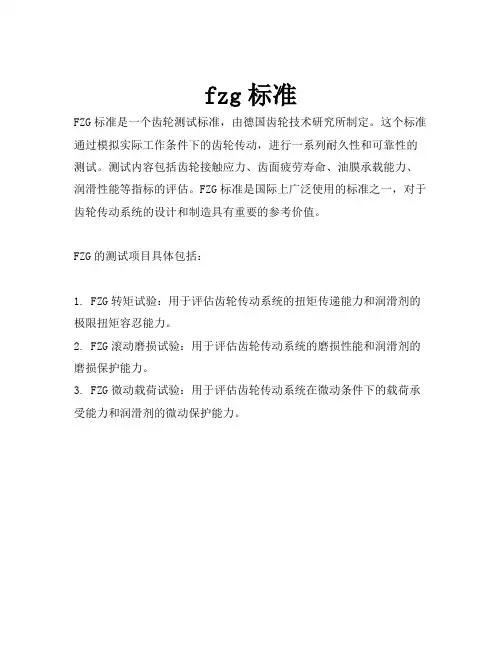

fzg标准
FZG标准是一个齿轮测试标准，由德国齿轮技术研究所制定。

这个标准通过模拟实际工作条件下的齿轮传动，进行一系列耐久性和可靠性的测试。

测试内容包括齿轮接触应力、齿面疲劳寿命、油膜承载能力、润滑性能等指标的评估。

FZG标准是国际上广泛使用的标准之一，对于齿轮传动系统的设计和制造具有重要的参考价值。

FZG的测试项目具体包括：
1. FZG转矩试验：用于评估齿轮传动系统的扭矩传递能力和润滑剂的极限扭矩容忍能力。

2. FZG滚动磨损试验：用于评估齿轮传动系统的磨损性能和润滑剂的磨损保护能力。

3. FZG微动载荷试验：用于评估齿轮传动系统在微动条件下的载荷承受能力和润滑剂的微动保护能力。

齿轮疲劳试验标准
齿轮疲劳试验标准有多种，以下提供两种：
1. GB/T ：测试目的为模拟齿轮长时间受到交变载荷作用，观察根部是否产生裂纹，并发生断齿现象。

主要通过模拟试验测取轮齿的S-N疲劳强度寿
命曲线，统计分析轮齿的条件疲劳强度均值和样本疲劳强度的标准离差。

该标准为齿轮的设计验证、定型鉴定、批量生产提供评估依据。

2. GB/T：该标准通过齿面点蚀程度来判断齿轮接触疲劳强度试验的失效。

对于表面硬化齿轮，包括渗碳齿轮，当单齿点蚀面积率达到4%或者齿轮副
点蚀面积率达到%，即判定齿面失效。

此外，进行齿轮弯曲疲劳极限安全系数测试时，需要使用专门的试验台架，并根据齿轮材料的实际情况进行设计和制造，真实反映齿轮材料实际的接触和弯曲疲劳特性。

以上内容仅供参考，建议咨询相关行业协会或权威机构，获取最准确的信息。

常用设备检测方法一、齿轮的硬度检测方法齿轮的硬度检测一般是在热处理后的齿面上进行。

由于齿面受条件的限制，用洛氏法难于测量，可用里氏硬度或E型肖氏硬度计测量。

如技术条件许可，可在齿轮两侧端面靠近齿的圆弧表面用维氏或洛氏硬度法测定。

二、弹簧的硬度检测方法弹簧制件的硬度检测一般用洛氏硬度C标尺，在每个弹簧式样上测三点，两点合格则认定合格。

测试时硬度差不得大于5个硬度单位。

对热卷弹簧硬度检测时，需磨去0.5mm，消除表面脱碳层的影响。

冷卷弹簧经淬火（不超过两次），回火后其硬度值在44-52HRC范围内。

特殊情况硬度允许到55HRC。

热卷弹簧经淬火，回火处理后硬度应在40-50HRC范围内。

特殊情况可到55HRC。

三、活塞环的硬度检测方法活塞环的硬度检测一般用洛氏B标尺。

检测点距环开口处5-7mm，距开口90。

和开口处对面等三处测定（如右图）。

每处检测3点取平均值。

油环在相邻的实体部位测量测点距边缘≮1mm。

活塞环硬度检测点位置测定结果：合金铸铁环直径D≤150mm 98-108HRBD＞150mm 94-105HRB。

乌合金铸铁环：96—106HRB。

同一片环上硬度值差≯3 HRB。

四、焊接接头的硬度检测方法焊接接头及堆焊金属的硬度实验GB2654-89规定：焊接件硬度可用布氏、洛氏、维氏硬度试验方法检测。

试样检测面与支承面应经加工磨平。

厚度小于3mm的焊接接头允许在其表面测定硬度。

测定位置按下图焊接件硬度的测定位置标线进行。

测试时应注意避开焊接缺陷处。

焊接件硬度的测定位置标线五、金属覆盖层检测方法金属覆盖层主要有电沉积层，自催化气度层、喷涂层（包括爆炸喷涂和等离子喷涂层）以及铝材阳极氧化腹膜层等。

1、检测方法覆盖层硬度检测通常是应用显微和小负荷维氏硬度检测方法。

压头除维氏压头外，有时还应选用努普氏压头。

2、检测技术要求检测力大小应慎重选用，因为覆盖层一般都比较薄，如果检测力过大硬度值会受基体材料硬度的影响；如果检测力选用过小，容易引入较大误差，都会影响检测的准确性。

齿轮检测标准
齿轮是机械传动中常见的零部件，其工作效率和安全性直接影响到整个机械设备的运行质量。

因此，对齿轮的质量和性能进行检测是非常重要的。

本文将介绍齿轮检测的标准及相关内容，以便于大家更好地了解齿轮检测的重要性和方法。

首先，齿轮的检测标准主要包括几个方面。

第一是外观检测，主要是检查齿轮的表面是否有裂纹、氧化、变形等缺陷。

第二是尺寸检测，包括齿轮的直径、模数、齿宽等尺寸是否符合设计要求。

第三是硬度检测，齿轮的硬度直接关系到其使用寿命和承载能力。

第四是材质检测，齿轮的材质应符合相关标准，以确保其强度和耐磨性。

最后是性能检测，主要是齿轮在实际工作中的传动效率和稳定性等性能指标。

其次，齿轮的检测方法也有多种。

外观检测可以通过目视和触摸来进行，尺寸检测通常需要借助测量工具进行精确测量，硬度检测则需要硬度计等专业设备，材质检测可以通过化学分析和金相显微镜等方法来进行，性能检测则需要模拟实际工作条件进行测试。

在进行齿轮检测时，需要根据具体情况选择合适的检测方法，以确保检测结果的准确性和可靠性。

最后，齿轮检测的标准化对于提高齿轮质量和机械设备的可靠性具有重要意义。

通过制定统一的检测标准，可以确保不同厂家生产的齿轮具有相同的质量水平，减少因质量问题导致的故障和事故发生。

同时，标准化的检测方法也有利于提高检测效率，降低检测成本，促进齿轮行业的健康发展。

综上所述，齿轮检测标准是保证齿轮质量和机械设备可靠性的重要手段，对于制定和执行相关标准都需引起足够的重视。

希望本文能够帮助大家更好地了解齿轮检测标准及相关内容，提高对齿轮质量的认识和重视程度。

检验标准（齿轮）[文档副标题]中国制造进料检验标准（齿轮）齿轮箱产品检验指导书1 2适用范围适用于齿轮产品检验。

齿轮箱产品检验按照单机检验规范和要求检验，检验项目和内容如下：外观及附带资料检验铸件不允许有明显的披缝、凹陷、飞边、胀箱等缺陷；焊缝符合图纸要求，表面光滑平整，无裂纹、焊瘤、焊渣、飞溅；经过喷砂（丸）处理，表面质量等级应达到 Sa2级，经过手工或机械打磨，表面质量应达到 St2级；外露结合面边缘整齐、均匀，不应有明显的错位；表面漆膜厚度，遵从技术文件要求，油漆无流挂、漏涂、污物、剥落现象；装入沉孔的螺钉不应高于零件表面，其头部与沉孔之间不得有明显偏心；固定销、螺栓尾端应略高于零件表面；外露轴端略高于包容件的端面，内孔表面与壳体凸缘间的壁厚应均匀对称；外露件表面不应有磕碰、锈蚀、锐角、飞边、毛刺、残漆、油污、型砂，外露的螺钉、螺母、定位销等紧固件应完整，不得有扭伤锤伤划痕，安装牢固，不应有松动现象；电机等配套件型号、规格与要求一致，外观无损伤、碰伤、掉漆；外型尺寸及安装孔位符合图纸要求；附带资料齐全（关键件及部件出厂检验记录、热处理或振动时效报告、特殊材质证明、技术图纸、配套的未装零件和外购件明细）。

空运转试验试验前，检查油位，加注润滑油。

试验在无负荷状态下进行，试验条件与齿轮箱产品工况一致，试验不少于 4小时，正反各 2小时。

用以检验齿轮箱的运转状态、温度变化、功率消耗，以及运转动作的灵活性、平稳性、可靠性、安全性。

检验项目和内容如下：轴承温度检测：运转开始和结束时，用红外测温仪在轴承端盖处检测轴承温度。

轴承温度及温升，应符合技术协议及相关技术文件要求，如无明确规定，可参考以下指标：室温下，滚动轴承温度不高于80℃，温升不超过40℃。

传动噪声检测用声级计进行检测，测点位置的确定按下列原则：先估算设备尺寸，根据尺寸确定测点的位置。

设备最大尺寸 D＜1m,测试点离设备表面 30cm；设备最大尺寸 D=1m,测试点离设备表面 100cm；设备最大尺寸 D＞1m,测试点离设备表面 300cm。
