消声器结构设计资料

未来展望
高效能化
未来消声器设计将更加注 重能效和性能的提升，以 满足更加严格的环保和性 能要求。
智能化控制
随着物联网和人工智能技 术的发展，消声器将与智 能控制系统结合，实现远 程监控和智能调节。
定制化设计
针对不同应用场景和需求 ，未来消声器设计将更加 注重定制化服务，满足客 户的个性化需求。
THANKS
频谱特性
消声器在不同频率下的消声性能，对于不同频率 的声音有不同的消声效果。
阻力损失
消声器对气流产生的阻力，阻力损失越小，说明 消声器的性能越好。
03
消声器设计流程
设计准备
需求分析
明确消声器的使用场景、性能要求和 限制条件，如噪音类型、频率范围、 环境温度、压力损失等。
技术调研
了解当前消声技术的最新发展，以及 各种材料的声学性能和机械性能。
详细描述
工业消声器设计需要根据不同设备和机械的 噪音特点，采用不同的降噪技术。例如，对 于风机、压缩机等设备，可以采用改变管道 结构、增加阻尼等方式来降低噪音；对于切 割机、打磨机等机械，可以采用隔音罩、吸 音材料等方式来降低噪音。在设计过程中， 还需要考虑消声器的耐用性、可维护性等因
素。
案例三：建筑消声器设计
消声器设计
contents
目录
• 消声器概述 • 消声器设计基础 • 消声器设计流程 • 消声器设计案例分析 • 消声器设计的挑战与未来发展
01
消声器概述
消声器的定义与作用
消声器的定义
消声器是一种用于降低或消除声 音的装置，通常用于控制和减少 各种机械、空气动力系统等产生 的噪音。
消声器的作用
详细描述
汽车消声器设计需要考虑汽车发动机的噪音 、排气噪音等因素，通过采用吸音材料、改 变管道结构等方式来降低噪音。在设计过程 中，需要考虑消声器的体积、重量、成本等 因素，以满足汽车厂商和消费者的需求。

消声器设计噪声污染控制工程设计说明1(0原始资料1(1 环境噪声的基本情况某厂一大型离心风机位于工业厂场附近、距风机出口左侧100m处有一座办公楼，右侧及前方为菜地。

由于出气口噪声很高，影响工程技术人员及人们的工作效率;另外，风机房内噪声也很高，但操作者经常呆在隔声间内，故机壳和电机的噪声危害不大，可以不予考虑。

鉴于上述情况，可对排气噪声采取控制措施。

风机、办公楼的平面布置图如图1-0。

工业、广场办公楼哈100m风机图1-0:风机、办公楼的平面布置图在办公楼窗前1m处测得的环境噪声如下表所示:倍频程(Hz) 125 250 500 1000 2000 4000倍频带声压级44 56 65 60 50 36 (dB)1(2 离心风机的基本情况3大型离心风机K2,73,02No32F风机的性能参数:功率为2500 kw，风量为9500 m/h，风机叶片数,12，转数n为600 r/min。

出风口为直角扩散弯头，出口呈3 m × 3 m的正方形。

在风机排风口左侧45?方向1m处，测得A声级为109 dB，其倍频带声压级如下表所示。

A C 倍频程(Hz) 125 250 500 1000 2000 4000 dB/ dB/ (A)(C)倍频带声压级100 108 108 103 100 95 109 115 (dB)1(3 有关标准和设计规范说明本设计重所参考的标准同设计规范均以《工业企业噪声设计规范》GBJ87-85、《城市区域环境噪声- 1 -标准》GB3069-2008为基准。

1(4 设计任务1)设计一消声器使得风机排风口左侧45?方向1m处的A声级降为75dB。

2)根据环境标准的要求，检验在办公楼窗前1m处，根据所采用的消声器能否满足该功能区的声环境要求。

2(0 消声器的设计计算2(1 消声器的选择阻性消声器是利用气流管道内的不同结构形式的多孔吸声材料吸收声能来降低噪声的消声器。

片式3消声器适用风量大，结构简单，中高频消声性能优良，气流阻力也小。

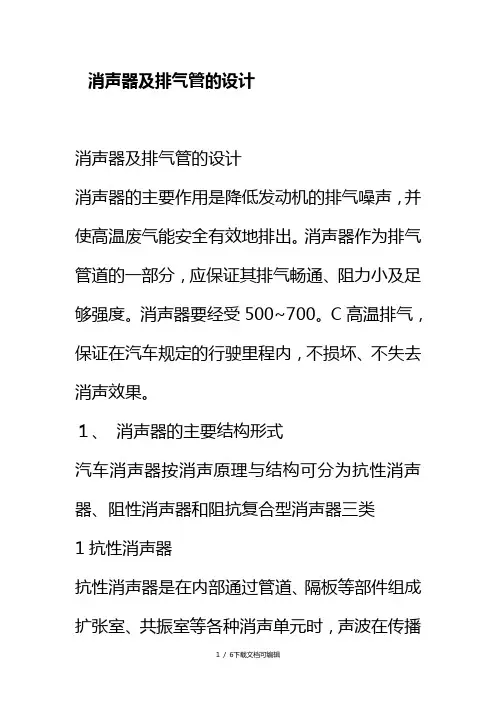

消声器及排气管的设计消声器及排气管的设计消声器的主要作用是降低发动机的排气噪声，并使高温废气能安全有效地排出。

消声器作为排气管道的一部分，应保证其排气畅通、阻力小及足够强度。

消声器要经受500~700。

C高温排气，保证在汽车规定的行驶里程内，不损坏、不失去消声效果。

１、消声器的主要结构形式汽车消声器按消声原理与结构可分为抗性消声器、阻性消声器和阻抗复合型消声器三类1抗性消声器抗性消声器是在内部通过管道、隔板等部件组成扩张室、共振室等各种消声单元时，声波在传播时发生反射和干涉，降低声能量达到消声目的。

抗性消声器消声频带有限，通常对低、中频带消声效果好，高频消声效果差，货车多采用抗性消声器。

阻性消声器是在内部排气通过的管道周围填充吸声材料来吸收声能量达到消声目的的消声器。

对中、高频消声效果好，单纯用作汽车排气消声器较少，通常与抗性消声器组合起来使用。

阻抗复合型消声器是分别用抗性消声单元和吸声材料组合构成的消声器，它具有抗性、阻性消声器的共同特点。

对低、中、高频噪声都有很好的消声效果。

２、消声器的性能要求消声量大小以消声器的插入损失来评价。

插入损失是指装消声器前后在消声器出口某固定点测量的排气声压级之差。

D=L1-L2式中：D——插入损失，dBL1——安装消声器前在某点测量的排气声压级，dBL2——安装消声器后在某点测量的排气声压级，dB在实际测量时先测量不装消声器的排气噪声。

按插入损失定义，为保证测量点位置不变，用一根同消声器等长、管径与消声器进气管相同的空管代替消声器。

再测量装消声器时的排气声压级。

2 消声器功率损失评价发动机额定功率点的功率损失比R的计算公式为：R=（P1-P2）/P1×100%式中：P1——不带消声器而带空气管时的发动机功率，KWP2——带消声器后发动机功率，KW功率损失比要求为：重型车R≤3%；中型车R≤5%；轻型车R≤6%。

实际测量中，用直接测量消声器排气背压来评价消声器性能。

阻抗复合式排污消声器的结构设计一、外壳设计外壳是消声器的外部保护结构，其设计应具备以下要点：1.外壳材料：应选择耐腐蚀、高温的金属材料，如不锈钢、镍合金等。

2.外壳形式：常见的外壳形式有圆筒形、长方体形、椭圆形等。

根据具体的使用场景和排污管道的形状，选择适合的外壳形式。

3.外壳厚度：外壳的厚度应根据噪声源的频率特性和预期的消声效果来确定，一般建议增加外壳的厚度可以提高消声效果。

4.外壳内表面：外壳内表面应均匀、光滑，以减小流体通过时的摩擦阻力，降低噪声的产生。

二、消声装置设计消声装置是阻抗复合式排污消声器的核心部分，可以采用多种消声原理，如反射消声、吸声、散射等。

结构设计时应考虑以下要点：1.阻抗复合结构：消声装置可以采用多种材料组合构成的复合结构，通过材料的不同阻抗反射、吸收和散射声波，实现声波的消声效果。

各层材料的厚度和材料的选择需要经过实验和计算进行优化。

2.孔道设计：消声装置中一般包含多个孔道，孔道的数量、直径、深度等参数会直接影响消声效果。

孔道可以采用等间距分布或者非等间距分布，其形状可以是圆形、椭圆形等。

3.材料选择：消声装置中的材料应具有良好的吸声性能和耐久性。

常见的吸声材料有泡沫塑料、玻璃纤维、矿棉等。

钢材、橡胶等也常用于消声装置的设计中。

三、连接件设计连接件是将外壳和消声装置连接起来的部分，其设计应考虑以下要点：1.连接方式：连接件可以采用螺纹连接、焊接连接、法兰连接等多种方式。

根据具体情况选择适合的连接方式，并保证连接的紧密性。

2.密封性：连接件应具备良好的密封性，以防止噪声从连接处泄漏出来。

一般可以采用橡胶垫片、密封圈等材料来实现密封。

综上所述，阻抗复合式排污消声器的结构设计应全面考虑外壳、消声装置和连接件等各个方面。

合理的结构设计可以提高消声器的消声效果，降低排污过程中产生的噪声，从而减少对周围环境和人体的影响。
