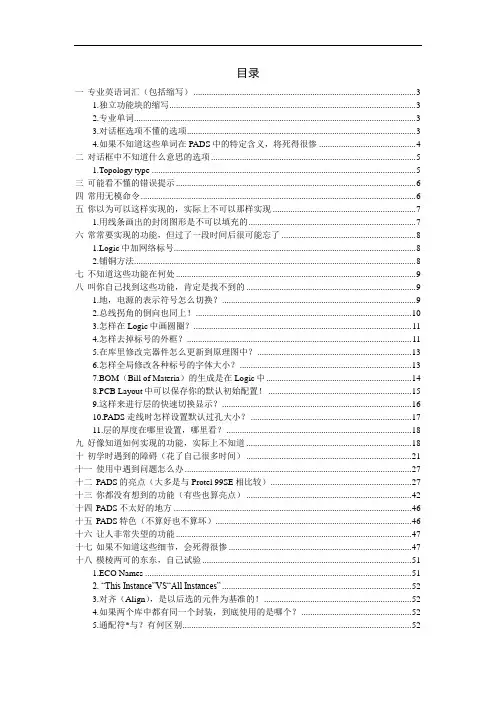

PADS学习笔记

在PADS中什么是网络？我看见GND网络，power 网络那什么是在同一网络？？电子元件引脚与引脚之间的连接，就叫网络。

怎么样知道用多大的电解电容来滤波呢？直流输出电压U÷最大输出电流I＝等效负载电阻R令RC=（3～5）T/2（指全波整流），T是交流电周期。

若要纹波小些系数可取5，要求不高可取3或4。

由此计算出所需的最小电容量C。

在pcb设计中，什么是平面层？现在在学pads 画板软件，遇到了”平面层分割”和”混合平面层”的名词，不知是什么意思，知道的人帮忙解答一下在用PADS画板的初期，是要对层进行设置的，多少层的板，各个层是什么类型，在SETUP-->Layer Definition里面设置。

层有三种选项，分别为：NO plane（非平面层）,CAM plane（CAM平面层）和split/mixe（混合平面层）。

这三种层主要的区别就是在铺铜上。

NO plane层铺铜的时候是用copper pour画铜皮区域，画好区域后再定义铜皮的网络，任意网络都可以定义。

CAM plane要先定义好这层的网络，用2D线划分区域，不需要铺铜，工厂已反片的方式生产。

（不建议用这种层）split/mixe就是你问的混合平面层了，需要先定义这个层的网络，在SETUP-->Layer Definition里面点击Assign，分配网络给混合平面层。

分配好后，通过工具栏的plane Area来划分铺铜区域。

如果一个平面层有定义几个网络，就需要进行平面层分割了。

例如一个电源层，定义了5V和3.3V两个网络，我在这层铺铜的时候，就将一部分铜皮定义为5V，一部分为3.3V，这样就分割好了。

一般来说采用NO plane层或混合平面层，而混合平面层在给内层划分的时候会很方便热焊盘？在大面积的接地（电）中，常用元器件的腿与其连接，对连接腿的处理需要进行综合的考虑，就电气性能而言，元件腿的焊盘与铜面满接为好，但对元件的焊接装配就存在一些不良隐患如：①焊接需要大功率加热器。

②容易造成虚焊点。

所以兼顾电气性能与工艺需要，做成十字花焊盘，称之为热隔离（heat shield）俗称热焊盘（Thermal）泪滴焊盘？泪滴焊盘也称为泪珠焊盘,俗称“补泪滴”,是指印制板上的焊盘与铜箔走线之间,用线连接为泪滴状,用来增强焊盘的机械强度。

在电子线路中,故障率较高的大功率元器件的管脚焊盘往往采用泪滴焊盘,不但可以让管脚可靠地连接,而且多次更换元件也不至于使焊盘脱落。

在彩电的主板上,行输出器件的管脚焊盘,都采用泪滴焊盘的方法,增加可靠性和耐焊性,已成为彩电生产的一项重要工艺在用protel99画PCB图时，画过孔有什么作用？补泪滴有什么作用？过孔用于将一个电气层的信号引到另一个电气层，用于规避一些布线中的障碍。

补泪滴可提高焊盘的机械强度，略微改善线路的EMI。

PADS LAYOUT 的有哪些技巧？哪位高手能指点一下？PADS2005电路设计入门与应用/EDA软件电路设计经典丛书PADS2005是美国Mentor Graphics公司推出的一款电路板设计软件。

该软件在电子工程领域得到了广泛的应用，是当今最优秀的EDA软件之一。

本书从实用的角度出发，系统地介绍了PADS2005的基本操作环境，重点介绍了原理图设计和PCB设计，同时对电路仿真也进行了详细介绍。

书中结合大量的设计实例，穿插介绍了许多PADS2005的使用技巧，可以使读者轻松地掌握使用PADS2005设计印制电路板的方法。

另外，书中还给出了一些重要的设计指导规则，来帮助用户完成高质量的电路设计。

本书结构合理、内容详实、实例丰富，既适合于初、中级的PADS2005用户，对高级用户也有一定的指导借鉴作用。

它既可作为广大电路设计工程师的工具书或者培训教材，也可以作为高等学校相关专业的参考书。

PADS 如何修改过孔的大小？点setup-->pad stacks,在弹出的对话框的左上角点选VIA。

这时候左边会显示你所用的孔的型号，你可以对现有的孔进行修改，也可以添加删除孔。

中频– IF？中频有两种意思：其一、按频率的高低来划分时。

中频（MF，Medium Frequency）是指，频段由300KHz 到3000KHz的频率，多数作AM电台。

在白天传播距离短，夜间由于可以利用电离层反射信号，所以可以作远距离传播。

但是较易受到其它电波干扰。

其二、按其在电路中的位置与作用来划分时：中频信号是指高频信号经过变频而获得的一种信号。

为了使放大器能够稳定的工作和减小干扰.一般的接收机都要将高频信号变为中频信号。

电视机的图像中频信号是38MHZ.音频的中频信号是6.5MHZ.中短波收音机的中频信号是465KHz调频收音机的中频是10.7MHZ射频是指发射频率，因为有些信号本身可能不太适合直接发射出去（频率非法，或信号本身条件不允许）。

所以要将信号调制，调制器本身需要一个适合的震荡信号，将原信号加在上面，这个震荡信号叫载波，调制后的载波就包含了。

分贝？1)∶表示两种电或声功率之比的一种单位，它等于功率比的常用对数的10倍——缩写为dB。

(2)∶表示两种电压或电流值或类似声量(如声压或质点速度)之比的一种单位，等于电压或电流比的常用对数的20倍，如果两种电压或电流是在相同电阻上测得的话。

(3)∶一种测量声音的相对响度的计算单位，大约等于人耳通常可觉察响度差别的最小值；人耳对响度差别能察觉的范围，大约包括以最微弱的可闻声为1而开始的标度上的130分贝对频率的定义。

噪限灵敏度≤ 10μV 中的10μV是什么意思？这是接收机接收无线电信号的一种灵敏度指标、场强信号电压、值越小灵敏度越高。

信噪比？信噪比，即SNR（Signal to Noise Ratio），又称为讯噪比。

狭义来讲是指放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示，设备的信噪比越高表明它产生的杂音越少。

一般来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。

信噪比一般不应该低于70dB，高保真音箱的信噪比应达到110dB以上总谐波失真？1、总谐波失真是指用信号源输入时，输出信号比输入信号多出的额外谐波成分。

谐波失真是由于系统不是完全线性造成的，它通常用百分数来表示。

所有附加谐波电平之和称为总谐波失真。

一般说来，1000Hz频率处的总谐波失真最小，因此不少产品均以该频率的失真作为它的指标。

但总谐波失真与频率有关，必须在20-20000Hz的全音频范围内测出。

2、指音频信号源通过功率放大器时，由于非线性元件所引起的输出信号比输入信号多出的额外谐波成分。

谐波失真是由于系统不是完全线性造成的，我们用新增加总谐波成份的均方根与原来信号有效值的百分比来表示。

例如，一个放大器在输出10V的1000Hz时又加上Lv的2000Hz，这时就有10％的二次谐波失真。

所有附加谐波电平之和称为总谐波失真。

一般说来，1000Hz频率处的总谐波失真最小，因此不少产品均以该频率的失真作为它的指标。

但总谐波失真与频率有关，因此美国联邦贸易委员会于1974年规定，总谐波失真必须在20～20000Hz 的全音频范围内测出，而且放大器的最大功率必须在负载为8欧扬声器、总谐波失真小于1％条件下测定。

国际电工委员会规定的总谐波失真的最低要求为：前级放大器为0.5％，合并放大器小于等于0.7％，但实际上都可做到0.1％以下：FM立体声调谐器小于等于1.5％，实际上可做到0.5％以下；激光唱机更可做到0.01％以下。

由于测量失真度的现行方法是单一的正弦波，不能反映出放大器的全貌。

实际的音乐信号是各种速率不同的复合波，其中包括速率转换、瞬态响应等动态指标。

故高质量的放大器有时还注明互调失真、瞬态失真、瞬态互调失真等参数。

(l)互调失真(IMD)：将互调失真仪输出的125Hz与lkHz的简谐信号合成波，按4：1的幅值输入到被测量的放大器中，从额定负载上测出互调失真系数。

(2)瞬态失真(TIM)：将方波信号输入到放大器后，其输出波形包络的保持能力来表达。

如放大器的转换速率不够，则方波信号即会产生变形，而产生瞬态失真。

主要反映在快速的音乐突变信号中，如打击乐器、钢琴、木琴等，如瞬态失真大，则清脆的乐音将变得含混不清。

(3)瞬态互调失真：将3.15kHz的方波信号与15kHz的正弦波信号按峰值振幅比4：1混合，经放大器后，新增加全部互调失真的产物有效值与原来正弦振幅的百分比。

如放大器采用深度大回环负反馈，瞬态互调失真一般较大，具体反映出声音呆滞、生硬、无临场感；反之，则声音圆滑、细腻、自然。

镜像抑制比？当收音机在接收630KHz电台时，天线回路谐振在630KHz，与本机振荡1095KHz混频后，得到465KHz的中频，进入中频放大，经检波、低放、功放听到声音。

这时在附近如果有一个1560KHz(比630高出两个465KHz)的电台信号，窜入天线回路后(虽然天线回路谐振在630KHz，但仍会有一些信号进入)，也进入变频电路，与1095KHz混频后，也能得到465KHz的中频信号，成为干扰信号。

或者在接收1560KHz频率时，630KHz的频率也会窜入，同样会得到465KHz的中频，成为干扰信号。

这两个电台信号与本机振荡频率各相差465KHz，如同“镜像”一样。

镜像抑制就是在接收630KHz时，对1560KHz 信号的制抑制能力，或在接收1560KHz信号时对630KHz信号的抑制能力。

很明显，要抑制镜像干扰，一是天线回路的选择性要好，二是中频频率要高。

天线回路的选择性受LC谐振电路Q值的限止，很难做得很好；中频越高，收音机的邻频选择性就越差，中放电路的稳定性等指标也做不高，所以中频选择在465KHz附近。

一般来说，中波段对镜像抑制要求还不高，原因是天线回路的频率还不高，选择性较好。

但在短波段，接收频率高，天线回路的选择性就差多了，镜像干扰比较严重，一个信号强一点的电台，会在收音机的好几个地方出现(相距465KHz)。

有些收音机就采用二次变频技术，将第一中频频率提高到10.5MHz，有效抑制镜像干SMD封装是什么？举例SMD 是Surface Mounted Devices的缩写，意为：表面贴装器件SMT与SMD为何区别？SMT=surface mounting technology 表面贴装技术SMD=surface mounting device表面贴装元件TVS管可以当稳压管来用吗？TVS管是瞬态电压抑制器（Transient Voltage Suppressor）的简称。

它的特点是：响应速度特别快（为ns级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
