光缆色谱参考表

光缆色谱：蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、水绿。

GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。

8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。

通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类(1) G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。

（2）G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1（3）G.653光纤是色散位移单模光纤，IEC和GB/T把G.653光纤分类命名为B2型光纤。

（4）G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T把G.654光纤分类命名为B1.2型光纤。

（5）G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B 和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。

型式由5个部分构成，各部分均用代号表示 S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类 GY 通信用室外（野外）光缆 GM 通信用移动光缆 GJ 通信用室（局）内光缆 GS 通信用设备用光缆 GH 通信用海底光缆 GT 通信用特殊光缆二加强构件无金属加强构件 F 非金属加强构件 G 金属重型加强构件三 S 光纤松套被覆结构 J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构 G 骨架槽结构X 缆中心管（被覆）结构 T 填充式结构 B 扁平结构 Z 阻燃 C 自承式四护套 Y 聚乙烯 V 聚氯乙烯 F 氟塑料 U 聚氨酯 E 聚酯弹性体A 铝带－－聚乙烯粘结护层 S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层 L 铝 G 钢 Q 铅五外护层铠装层 0 无铠装 2 双钢带 3 细圆钢丝 4 粗圆钢丝 5 皱纹钢带 6 双层圆钢丝外被层或护套 1 纤维外护套 2 聚氯乙烯护套 3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别 A 多模光纤 B单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。

光纤色谱标准光缆是我公司城域网建设的主要材料，其架设、熔接也是工程项目建设的重要组成部分。

由于我公司使用的光缆品牌较多，各种品牌的光纤色谱也不一致并且各家施工单位熔接色谱标准也不同。

造成许多光纤纤号排序不统一，给光纤设备接入，链路调试带来诸多不便同时也加重了跳纤任务负担。

因此光纤色谱的统一对公司光缆城域网的健康发展起着至关重要的作用，同时也能规范施工单位熔接操作，提高熔接质量，防止色谱熔错。

以下是新制定的色谱标准和使用说明：一：光纤色谱蓝桔绿棕灰白红黑黄紫粉红天蓝本1 2 3 4 5 6 7 8 9 10 11 12 13这十三种颜色为现在使用光缆的标准颜色，不管是4芯、6芯、8芯、12芯、24芯……等等都以这十三种颜色为基础，现在我们把它每一种颜色代表一个数字如：蓝是1、白是6、作为色谱的序号。

二：光纤束管、色带的色谱1：中心束管色带色谱蓝桔绿棕灰白红黑黄紫粉红天蓝本1 2 3 4 5 6 7 8 9 10 11 12 13大芯数中心束管光缆是用不同颜色的色带来分类的如：红色带、蓝色带......等，熔接时色带按13种标准色谱从低位到高位顺序熔接即（蓝1、桔2 (13)例如：48芯中心束管色带颜色为（蓝带、红带、桔带、棕带），熔接时色带顺序为（蓝带、桔带、棕带、红带）即低位到高位排列如有颜色空缺下一位补充。

2: 层绞式束管色谱a:四根不同颜色以上的束管(不含白色)的光缆按13种标准色谱顺序熔接蓝桔绿棕灰白红黑黄紫粉红天蓝本1 2 3 4 5 6 7 8 9 10 11 12 13例如：24芯层绞式光缆束管颜色为（桔、棕、蓝、绿）6芯一束，熔接时束管顺序为（蓝、桔、绿、棕）即低位到高位排列如有颜色空缺下一位补充。

b:以（红、绿、白）；（红、蓝、白）；（红、蓝、绿、白）几种颜色组合的束管色谱标准红绿白1 白2 白3……1 2 3 4 5……白管的顺序是以红、绿后顺时针方向排列红蓝白1 白2 白3……1 2 3 4 5……白管的顺序是以红、蓝后顺时针方向排列红蓝绿白1 白2 白3……1 2 3 4 5 6……白管的顺序是以红、蓝、绿后顺时针方向排列c:以（红、绿、本）；（红、蓝、本）；（红、蓝、绿、本）组合的束管色谱，其中有束管为填充管红、绿、本……红、蓝、本……红、蓝、绿、本……1 2 1 2 1 2 3当本色管为填充管时已以上色谱熔接红、绿、本1、本2……红、蓝、本1、本2……红、蓝、绿、本1、本2……1 2…… 1 2…… 1 2……当红、蓝、绿色管为填充管时本色管的顺序是以红、蓝、绿后顺时针方向排列三：熔接操作色谱使用说明1：同型号同芯数光缆熔接束管色谱与光纤色谱一一对应熔接即可2：同型号不同芯数光缆熔接例如：12芯层绞式红，绿束管光缆与6芯层绞式单束光缆对接蓝1----------------------------蓝1桔2----------------------------桔2红管1绿3----------------------------绿3 红管1棕4----------------------------棕4 6芯灰5----------------------------灰5白6----------------------------白612芯蓝7----------------------------桔8----------------------------绿管2绿9----------------------------棕10---------------------------灰11---------------------------白12---------------------------3：不同型号光缆熔接首先要确定每根光缆的束管、色带色谱和光纤色谱，把它排序成熔接色谱。

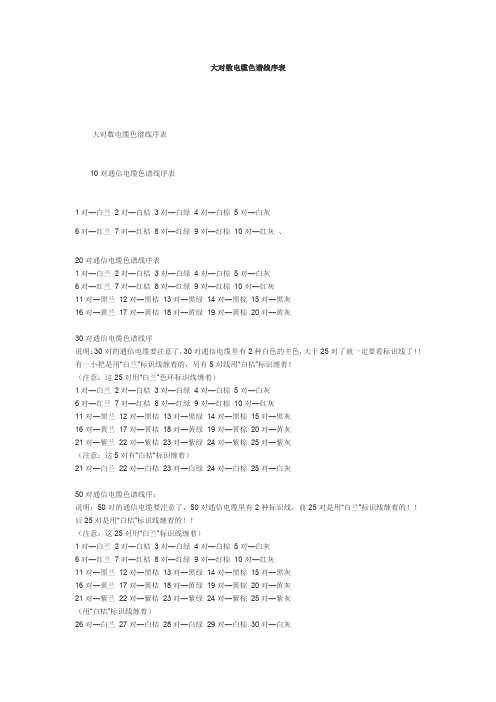

大对数电缆色谱线序表大对数电缆色谱线序表10对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰、20对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（注意：这5对有”白桔”标识缠着）21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对通信电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！（注意：这25对用“白兰”标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（用“白桔”标识线缠着）26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！（注意：用“白兰”标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（注意：用“白桔”标识线缠着）26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰（注意：用“白绿”标识线缠着）51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰（注意：用“白棕”标识线缠着）76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对通信电缆色谱线序表(大对数电缆)说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！。

光纤颜色排序
1、4芯的排序：蓝、橙、绿、棕。

2、12芯的排序：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。

3、24芯排序：24芯是4管，分别是蓝、橙、绿、棕，每管的是6芯，颜色分别是蓝、橙、绿、棕、灰、白。

4、48芯的排序：一般48芯光缆，为四束管，每束管12芯光纤，分别为蓝，橙，绿，棕，灰，白，红，黑，黄，紫，粉红，青绿。

5、96芯排序:
一种是12管，每管8芯的：颜色依次为：蓝、橙、绿、棕、灰、白、红、黑；
第二种8管，每管12芯的：排序方式为：蓝，橙，绿，棕，灰，白，红，黑，黄，紫，粉红，青绿。

6、144芯排序:144芯一般由12束管，每分管束色谱按12芯的蓝，橙，绿，棕，灰，白，红，黑，黄，紫，粉红，青绿分管。

光缆色谱参考表（精选多篇）第一篇：光缆色谱参考表光缆色谱参考表8芯光缆：2个子管每管4芯兰桔兰桔绿棕 12芯光缆：2个子管每管6芯兰桔苯兰桔绿棕灰 24芯光缆：4个子管每管6芯兰桔绿棕苯兰桔绿棕灰 36芯光缆：6个子管每管6芯 48芯光缆：60芯光缆：72芯光缆：苯兰桔绿棕灰4个子管兰桔绿棕5个子管兰桔绿棕灰6个子管苯兰桔绿棕灰苯兰桔绿棕灰每管12芯白红黑黄紫兰桔绿棕灰苯粉每管12芯白红黑黄紫兰桔绿棕灰苯粉每管12芯红黑黄紫兰桔绿棕灰苯粉白第二篇：幼儿园食谱表幼儿园食谱星期一早餐：芝麻蛋糕；绿色豆浆午餐：香菇面条（肉沫、香菇、胡萝卜、西红柿、青菜）；元汤午点：桔子晚餐：米饭；红烧肘子；海带、白菜、豆腐、粉条；紫菜汤星期二早餐：葱油卷；紫菜柳叶汤（鸡蛋、西红柿、青菜）午餐：红米饭；山药炖排骨；素炒甘兰；虾皮汤午点：苹果晚餐：小烧饼；溜鸡片；冬瓜香菜汤星期三早餐：金丝饼；冰糖银耳粥；鹌鹑蛋午餐：二米饭；葱烧豆腐；粉皮犒肉；鲜鱼汤午点：香蕉晚餐：三鲜包（猪肉、虾仁、大葱、萝卜）；绿豆汤星期四早餐：方馒头片；鲜豆浆；豆腐乳午餐：水果米饭；红烧牛肉；素炒菜花；蛋花汤午点：桔子晚餐：糖三角；炸鱼片；白菜炒粉条星期五早餐：蝴蝶卷；南瓜香米粥；五香茶蛋午餐：黑米饭；肉炒西葫芦；鸡蛋炒西红柿；海带汤午点：水果晚餐：米面糕；珍珠丸子；木须汤幼儿园食谱表一星期五星期六星期日星期一星期二星期三星期四星期五早餐西红柿鸡蛋面鹌鹑蛋炒三丁奶香馒头小米粥黄瓜炒蛋葱油卷香米粥蔬菜面鹌鹑蛋清炒山药小窝头皮蛋瘦肉粥五香花生米双色卷蔬菜粥拌三丁鸡蛋饼黑米粥海带丝油盐卷玉米面粥加点水果水果水果水果水果水果水果水果午餐鸡翅根白菜粉条肉紫菜汤白米饭芸豆炖肉炒银芽西红柿鸡蛋汤胡萝卜蒸饭水煮鸭家常豆腐海带汤双色饭四喜丸子炒菜花紫菜汤香米饭酱猪肝腐竹芹菜玉米蛋花羹白米饭美汁大虾白菜炒木耳骨头汤金银饭红烧鲅鱼炒冬瓜疙瘩汤红枣蒸饭海带炖肉醋溜土豆丝小丸子汤红豆蒸饭加点南瓜饼豆浆烧饼燕麦粥小飞鸽小米面粥蝴蝶卷酸奶蛋炒饭牛奶葱油饼（小）酸奶豆沙包牛奶饺子幼儿园食谱表二星期一星期二星期三星期四星期五早餐蔬菜面五香鹌鹑蛋葱油饼地瓜粥海带丝蝴蝶卷红枣粥拌藕丝南瓜饼枸杞粥炒山药拖蛋馒头片绿豆粥打三丁加点水果水果水果水果水果午餐炸鸡排炒银牙双色饭紫菜汤水煮鸭醋溜土豆丝红枣蒸饭小丸子汤红烧狮子头海米冬瓜水果蒸饭鲫鱼汤姜汁大虾炒三样白米饭白菜豆腐汤鸡翅根炒菜花紫米饭海带加点胡萝卜丝饼酸奶糖包豆浆炒饭牛奶豆沙包豆浆蒸包燕麦粥第三篇：光缆接续通信光缆接续作业背景音带字幕背景音无字幕男：片头：西宁通信段标准化作业系列教学片——通信光缆接续作业拍摄目的：为规范通信作业流程、作业标准、促进现场职工形成“遵章守纪、按标作业”的良好作业习惯，提升全段干部、职工队伍素质，特制作了“西宁通信段标准化作业系列教学片”男：本系列教学片主要依据《铁路通信维护规则》（设备维护）、《铁路通信维护规则》（综合管理）、《通信作业指导书》、《通信设备维护标准及流程》，以及青藏铁路公司、西宁通信段安全风险相关工作要求，通过现场演示和讲解帮助广大职工全面掌握相关作业项目流程、内容、技术标准，提高职工的作业水平和作业质量，确保安全生产持续稳定。

通信电缆色谱排列通信电缆色谱排列：线缆主色为：白、红、黑、黄、紫线缆配色为：兰、桔、绿、棕、灰一组线缆为25对，以色带来分组，一共有25组分别为:1.（白兰、白桔、白绿、白棕、白灰）2.（红兰、红桔、红绿、红棕、红灰）3.（黑兰、黑桔、黑绿、黑棕、黑灰）4.（黄兰、黄桔、黄绿、黄棕、黄灰）5.（紫兰、紫桔、紫绿、紫棕、紫灰）1－25对线为第一小组，用白兰相间的色带缠绕。

26－50对线为第二小组，用白桔相间的色带缠绕。

51－75对线为第三小组，用白绿相间的色带缠绕。

76－100对线为第四小组，用白棕相间的色带缠绕。

此100对线为1大组用白兰相间的色带把4小组缠绕在一起。

200对、300对、400对。

2400对以此类推。

通信电缆色谱组成分序始终共有10种颜色组成，由5种主色和5种次色；5种主色和5种次色又组成25种色普，不管通信电缆对数多大，通常大对数通信电缆都是按25对色为一小把标识组成。

5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色比如20对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！（注意：这25对用“白兰"色环标识线缠着）200对通信电缆色谱线序表(大对数电缆)说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！电缆色谱的详细介绍国际布线标准电缆色谱：主色：白--红--黑--黄--紫副色：蓝--橙--绿--棕--灰主副色按顺序两两搭配既可，如白蓝白橙白绿白棕白灰红蓝。
