1、什么是电力电子技术？它有几个组成部分？答：电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括电力电子器件、电力电子电路（变流电路）和控制技术三个组成部分。

2、电能变换电路有哪几种形式？各自的功能是什么？答：电能变换电路有四种形式：AC/DC变换电路、DC/AC变换电路、DC/DC变换电路、AC/AC变换电路。

①AC/DC变换电路：将交流电能转换为固定或可调的直流电能的电路。

②DC/AC变换电路：将直流电能转换为频率固定或可调的交流电能的电路。

③DC/DC变换电路：将一种直流电能转换为另一固定或可调电压的直流电能的电路。

④AC/AC变换电路：将固定大小和频率的交流电能转换为大小和频率均可调的交流电能的电路。

3、简述电力电子技术的主要应用领域。

答：电力电子技术广泛的应用于工业、交通、IT、通信、国防以及民用电器、新能源发电等领域。

如：电源、电气传动与控制、电力系统、新能源开发等领域。

四、简答题1、电力电子器件的特性表现在哪些方面？答：1）电力电子器件工作在开关状态，为的是减小本身的损耗。

2）电力电子器件因直接用在电力电路上，要承受高电压大电流。

3）电力电子器件需要弱电来控制，应有控制、驱动电路。

4）因耗散功率大，需有必要的散热措施。

2、怎样才能使晶闸管由导通变为关断？答：在实际电路中是采用阳极电压反向、减小阳极电压、或增大回路阻抗等方式，使阳极电流小于维持电流，晶闸管即关断。

3、在晶闸管的门极通入几十毫安的小电流可以控制阳极几十、几百安培的大流量的导通，它与晶体管用较小的基极电流控制较大的集电极电流有什么不同？晶闸管能不能像晶体管一样构成放大器？答：晶体管在共发射极接法时，基极电流I b可以控制较大的集电极电流Ic变化，起到了电流放大作用；而晶闸管在电路中只能由门极控制信号控制其通断，在电路中只起到一个开关作用，要关断还需要采取措施（如阳极加反向电压）。

电力电子器件的保护一 、过电压保护电力电子装置中可能产生的过电压外分为外因过电压和内因过电压两类。

外因过电压主要来自雷击和系统中的由分闸、合闸等开关操作引起的。

电力电子装置中，电源变压器等储能元器件，会在开关操作瞬间产生很高的感应电压。

内因过电压主要来自电力电子装置内部器件的开关过程，包括：（1）换相过电压：由于晶闸管或者与全控器件反并联的续流二极管在换相结束不能立刻恢复阻断能力，因而有较大的反向电流过，使残存的载流子恢复，而当其恢复了阻断能力时，该反向电流急剧减小，会由线路电感在器件两端感应出过电压。

（2）关断过电压：全控型器件在较高频率下工作，当器件关断时，因正向电流的迅速降低而由线路电感在器件两端感应出的过电压。

电力电子电路常见的过电压有交流测过电压和直流测过电压。

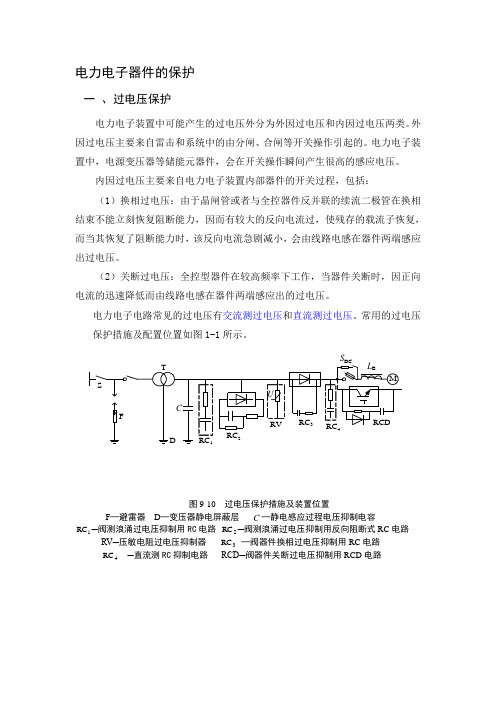

常用的过电压保护措施及配置位置如图1-1所示。

SFRVRCDTDCUMRC 1RC 2RC 3RC 4L BS DC图9-10 过电压保护措施及装置位置F ─避雷器 D ─变压器静电屏蔽层 C ─静电感应过程电压抑制电容1RC ─阀测浪涌过电压抑制用RC 电路 2RC ─阀测浪涌过电压抑制用反向阻断式RC 电路 RV─压敏电阻过电压抑制器 3RC ─阀器件换相过电压抑制用RC 电路 4RC ─直流测RC 抑制电路 RCD─阀器件关断过电压抑制用RCD 电路过电压保护所使用的元器件有阻容吸收电路、非线性电阻元件硒堆和压敏电阻等，其中RC 过电压抑制电路最为常见。

由于电容两端电压不能突变，所以能有效抑制尖峰过电压。

串联电阻能消耗部分产生过电压的能量，并抑制回路的振荡。

视变流装置和保护装置点不同，过电压保护电路可以有不同的连接方式。

图9-11所示为RC 过电压抑制电路用于交流测过电压抑制的连接方式。

+-+-a)b)网侧阀侧直流侧C a R aC a R aC dcR dc C dcR dc C a R aC a R a图9-11 RC 过电压抑制电路联结方式 a)单相 b)三相二、过电流保护过电流分为过载和短路两种情况。

2021电力电子装置考试复习要点：1.电力电子装置与系统的基本组成及各部分功能要求能够画出系统图并说明各个部分功能。

☐（功率）输入输出☐信号变换/反馈回路☐控制系统☐驱动电路☐保护吸收电路☐主电路（含滤波电路）☐人机/通信（可选）2.各种开关器件的特性及适用范围；常用器件：SCR、GTO、GTR、MOSFET、IGBT频率、功率特性及其使用范围。

3.开关器件选型依据；器件: 电压、电流、频率、功率4.电力电子变换器几种基本拓扑原理及分析拓扑结构：AC/DC(SCR、IGBT/MOSFET整流)、DC/DC(基本斩波电路：BUCK、BOOST等)、DC/AC(有源逆变、无源逆变)、AC/AC(基于SCR)5.电力电子变换器串并联组合变换器的多重化：减小谐波、提高电压、电流、功率。

6.电力电子装置为什么要高频化？高频化：减小体积、重量。

高频损耗及软开关技术。

7.硬开关与软开关的区别，它们典型的开通/关断电压电流波形，开关损耗的产生机理，与哪些因素有关；如何减小开关损耗；硬开关与软开关：开关损耗由开关电压、电流重叠及导通压降引起。

开关损耗四种类型。

采用软开关。

8.软开关按电压电流的不同可分为哪几类？软开关类型：零电压开通/零电流关断(效果好)、零电压关断/零电流开通(效果差)并分别说明。

9.ZVS PWM与ZVT PWM的异同点？哪种更优？为什么？ZVS PWM：零开关PWM：电路中引入了辅助开关来控制谐振的开始时刻，使谐振仅发生于开关过程前后。

ZVT PWM：零转换PWM：电路中采用辅助开关控制谐振的开始时刻，所不同的是，谐振电路是与主开关并联的，因此输入电压和负载电流对电路的谐振过程的影响很小，电路在很宽的输入电压范围内和从零负载到满载都能工作在软开关状态，而且电路中无功功率的交换被削减到最小，这使得电路效率有了进一步提高。

10.使用隔离型变换器的原因，有哪些典型的隔离型变换器？它们分别由哪个非隔离型变换器推演的隔离型变换器：电位隔离、电压变换。

电⼒电⼦技术的主要内容1电⼒电⼦技术的主要内容将电⼦技术和控制技术引⼊传统的电⼒技术领域，利⽤半导体电⼒开关器件组成各种电⼒变换电路实现电能的变换和控制称为电⼒电⼦技术。

电⼒电⼦技术主要包括电⼒电⼦器件、变流电路和控制技术三个部分，其中电⼒电⼦技术是基础，变流电路是电⼒电⼦技术的核⼼。

主要研究电⼒电⼦器件的应⽤、电⼒电⼦电路的电能变换原理以及控制技术及电⼒电⼦装置的开发与应⽤。

1、电⼒电⼦器件1.1电⼒电⼦器件是指可直接⽤于主电路中实现电能变换或控制的电⼦器件，它是电⼦器件的⼀⼤分⽀，能承受⾼电压和⼤电流，是弱电控制强电的纽带。

1.2电⼒电⼦器件的分类1.2.1按可控性分类根据控制信号对器件控制程度可将电⼒电⼦器件分为三类：（1）不可控器件，不能⽤控制信号来控制其导通、关断的电⼒电⼦器件，如电⼒⼆极管。

（2）半控型器件，能⽤控制信号控制其导通，但不能控制其关断的电⼒电⼦器件称为半控型器件，主要有晶闸管及其⼤部分派⽣器件（GTO除外）。

（3）全控型器件，能⽤控制信号控制其导通，⼜能控制其关断的电⼒电⼦器件称为半控型器件，⼜称为⾃关断器件。

如绝缘栅双极晶体管（IGBT）和电⼒场效应晶体管（P-MOSFET）等。

1.2.2按驱动信号类型分类（1）电流驱动型，通过控制极注⼊或抽出电流来实现导通或关断控制的。

如门极可关断晶闸管（GTO）、电⼒晶体管（GTR）。

（2）电压驱动型，通过在控制端和公共端之间加⼀定的电压信号就能实现导通或关断控制的，如电⼒场效应晶体管（P-MOSFET）、集成门集换流晶闸管（IGCT）。

1.2.3按器件内部载流⼦参与导电情况分类（1）单极型器件，由⼀种载流⼦参与导电的器件，如电⼒场效应晶体管（P-MOSFET）、静电感应晶体管（SIT）。

（2）双极型器件，由电⼦和空⽳两种载流⼦参与导电的器件，如电⼒晶体管（GTR）、静电感应晶闸管（SITH）、MOS控制晶闸管（MCT）。

1.3常⽤电⼒电⼦器件1.3.1电⼒⼆极管具有⼀个PN结和阳极A、阴极K的两层两端半导体器件。

考试试卷( 1 )卷三、简答题（共3小题，22分）1、晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。

门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。

导通后的晶闸管管压降很小。

（3分）使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。

其方法有二：（1）减小正向阳极电压至某一最小值以下，或加反向阳极电压；（2）增加负载回路中的电阻。

2、电压型逆变电路的主要特点是什么？（8分）(1) 直流侧为电压源或并联大电容，直流侧电压基本无脉动；（2分）(2) 输出电压为矩形波，输出电流因负载阻抗不同而不同；（3分）(3) 阻感负载时需提供无功。

为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。

（3分）3、简述实现有源逆变的基本条件，并指出至少两种引起有源逆变失败的原因（7分）（1）外部条件：要有一个能提供逆变能量的直流电源，且极性必须与直流电流方向一致，其电压值要稍大于Ud；（2分）（2）内部条件：变流电路必须工作于β<90°区域，使直流端电压Ud的极性与整流状态时相反，才能把直流功率逆变成交流功率返送回电网。

这两个条件缺一不可。

（2分）当出现触发脉冲丢失、晶闸管损坏或快速熔断器烧断、电源缺相五、计算题（共 1 小题，共20分）1、电路如图所示，单相全控桥式整流电路接大电感负载，R=4Ω，U2=220V。

（1）触发角为60°时，(a) 试求U d、I d、晶闸管电流平均值I dVT、晶闸管电流有效值I VT、变压器副边电流有效值I2；（b）作出u d、i d、i VT2、i2的波形图（图标清楚，比例适当）。

（2）当负载两端接有续流二极管时，（a）试求U d、I d、I dVT、I VT、I VD、I dVD、I2；（b）作出u d、i d、i VT2、i VD、i2的波形图（图标清楚，比例适当）。
