kv雷电冲击电压发生器

雷电冲击电压发生器的特点有哪些发生器如何操作雷电冲击电压发生器紧要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能。

多种波形冲击电压发生器可雷电冲击电压发生器紧要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能。

多种波形冲击电压发生器可产生标准雷电波、操作波、雷电截波、振荡雷电波、振荡操作波、线路绝缘子陡波、合成绝缘子陡波和变压器感应操作波共八种冲击电压波形，技术指标符合国家标准和IEC标准的规定。

产品特点：回路电感小，并实行带阻滤波措施，在大电容量负载下能产生标准冲击波，负载本领大；电压利用系数高，雷电波和操作波分别不低于85％和80％；调波便利，操作简单，同步性能好，动作牢靠；接受恒流充电自动掌控技术，自动化程度高，抗干扰本领强；成套装置：冲击电压发生器本体、充电装置、弱阻尼电容分压器、多球截波或单球截波装置、陡波装置、陡波分压器、掌控台和测量装置。

能产生：标准雷电波、操作波、雷电截波、振荡雷电波、振荡操作波、线路绝缘子陡波、合成绝缘子陡波、变压器感应操作波等八种冲击电压波形雷电冲击电压发生器额定参数值标称电压：±900kV级电压：±150kV额定能量：21.9kJ每级主电容：0.325μF150kV（单台脉冲电容器0.65μF/75kV）冲击总电容：0.05417μF总级数：6级负荷电容：300—2000PF以下能产生以下几种波形1、标准雷电冲击电压全波，±1.2/50μs电压利用系数＞90%（空载）；波头时间1.2±30%微秒，波尾时间50±20%微秒。

2、1000～1500V/nS合成绝缘子陡波冲击电压，最大幅值600kV。

3、盘形悬式绝缘子2.8p.u.4、针式绝缘子2.0p.u.5、柱式绝缘子2.3p.u.这几种冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求。

雷电冲击电压发生器原理1. 概述雷电是自然界中常见的电现象，其强大的能量往往会对人类的生产生活造成严重的影响。

为了防止雷电对设备和建筑物造成损害，人们发明了各种防雷设备，其中就包括雷电冲击电压发生器。

本文将重点介绍雷电冲击电压发生器的原理以及其在防雷领域的应用。

2. 雷电冲击电压发生器的作用我们需要了解雷电冲击电压发生器在防雷领域的作用。

雷电冲击电压发生器是一种专门用于防雷的设备，其主要作用是在雷电冲击发生时把电压分配到耐雷设备上，从而避免雷击对设备造成损害。

3. 雷电冲击电压发生器的原理雷电冲击电压发生器的工作原理主要包括两个方面：波头电阻和波尾电阻。

4. 波头电阻波头电阻是指在雷电冲击发生时，电压波前的电阻，其作用是降低电压的波峰，从而减小雷电冲击对设备的影响。

波头电阻需要具备高强度、高频率响应和快速放电的特点，用于消耗雷电冲击的能量，保护被保护设备的安全。

5. 波尾电阻波尾电阻是指在雷电冲击后的电压波尾的电阻，其作用是将残余的电压波尾导向接地，以确保雷电冲击后设备的安全。

波尾电阻需要具备高功耗、高耐压、高放电容量和长寿命等特点，用于将电压波尾慢速放电，保障设备不受雷电冲击的损坏。

6. 雷电冲击电压发生器的应用雷电冲击电压发生器在工业、建筑、交通等领域都有广泛的应用。

例如在电力系统中，雷电冲击电压发生器可以保护变压器、线路等设备免受雷电冲击的影响；在建筑领域中，它可以抵御雷电对建筑物的损害；在交通领域中，它可以保护信号设备、通信设备等免受雷击的影响。

7. 结语雷电冲击电压发生器作为一种重要的防雷设备，其原理及应用对防止雷击对人类生产生活造成的损失具有重要意义。

通过了解其原理和应用，我们可以更好地了解防雷设备的工作原理，提高防雷设备的使用效果。

希望本文对读者有所帮助，多谢关注。

8. 雷电冲击电压发生器的发展趋势随着科技的不断发展，雷电冲击电压发生器的技术也在不断进步。

未来，人们对雷电冲击电压发生器提出了更高的要求，希望其在防雷领域能够有更加广泛和深远的应用。

电力系统中的高压电气设备在投入运行之前需要进行冲击电压试验来检验其在过电压作用下的绝缘性能。

随着电力科技的发展,需要进行冲击电压试验的试品种类日益增多。

冲击电压发生器是一种产生脉冲波的高电压发生装置。

原先它只被用于研究电力设备遭受大气过电压（雷击）时的绝缘性能，后来又被用于研究电力设备遭受操作过电压时的绝缘性能。

所以对于冲击电压发生器，要求不仅能产生出现在电力设备上的雷电波形，还能产生操作过电压波形。

冲击电压的破坏作用不仅决定于幅值，还与波前陡度有关。

对某些设备还要采用截断波来进行试验。

此外，冲击电压发生器还可用来作为纳秒脉冲功率装置的重要组成部分；在大功率电阻束和离子束发生器以及二氧化碳激光中，可作为电源装置。

根据实测，雷电波是一种非周期性脉冲，它的参数具有统计性。

他的波前时间（约从零上升到峰值所需时间）为0.5μs~10μs，半峰值时间（约从零上升到峰值后又降到1/2峰值所需时间）为20μs~90μs，累积频率为百分之50的波前和半峰值时间约为1.0μs~1.5μs和40μs~50μs。

操作冲击电压波的持续时间比雷电冲击电压波长得多，形状比较复杂，而且他的形状和持续时间，随线路的具体参数和长度的不同而有异，不过目前国际上趋向于用一种几百微秒波前和几千微秒波长的长脉冲来代表它。

雷电波又可分全波和截波两种。

截波是利用截断装置把冲击电压发生器产生的冲击波突然截断，电压急剧下降来获得。

截断的时间可以调节，或发生在波前或发生在波尾。

为了保证多次试验结果的重复性和各试验间试验结果的可比性，对波形及波形定义应有明确规定。

为此国际电工委员会和国家标准规定了标准雷电冲击全波及截波的波形和标准操作冲击电压波形，如图1至图4所示。

图1：雷电冲击电压全波图1中0为原点。

有时用示波器摄取到的波形，在0点附近往往模糊不清，或是有起始之振荡。

在产生冲击电压的发生器内电感大时，波形起始处也可能有一小段较为平坦。

此时波形的原点（起始点）在时间轴上不容易确定。

GDCY-2400kV/360kJ冲击电压发生器技术方案一、使用范围：GDCY系列冲击测试系统能够产生冲击电压用于模拟雷击和开关浪涌。

级能量范围在2.5-1620千焦。

最大放电电压为100-7200千伏..产品不仅满足IEC,ANSI/IEEE等国际标准，还满足其他国家的国家标准。

基本系统可以用不同的方式容易地进行升级，以满足各种特殊的试验。

大量的附加电路和配件都可以用来优化冲击测试系统以便其测试不同的被试品。

发生器以其独特性的，模块化的以及专有的完美结构适用于运输以及在线安装。

其内部的回路电感被做得非常的小。

二、系统配置：三、适用标准：IEC60060-1/2/3 高压测试技术IEC60076-1/2/3/4/6 电力变压器IEC61083-1/2 在高压脉冲试验中测量用的仪器和软件IEC60243-1 绝缘材料电气强度IEC60099-1-4 避雷器IEC61010-1-2-3 测量，控制和实验室用电器设备的安全要求GB7449-87 电力变压器和电抗器的雷电冲击和操作冲击试验导则ZBF24001-90 冲击电压测量实施细则GB311.1-1997 高压输变电设备的绝缘配合GB/T16927.2-1997 高压试验技术（测量系统）GB/T16896.1-1997 高电压冲击试验用数字记录仪GB/T3048.13-92 电线电缆冲击电压试验方法GB4704-92 脉冲电容器及直流电容器四、冲击电压测试系统工作条件：海拔高度: ≤1000 m高压部件的极限温度: - 5℃~+45℃非冷凝条件下周围的相对湿度: ≤90% (at 20℃)使用环境: 室内抗震强度: ≤7.5 级需有可靠的接地点，接地电阻: ≤ 0.5Ω五、冲击电压测试系统2400kV/360kJ技术参数:结构型式: H额定输入电压: 0.4kV额定输入电流: 125A额定输入频率: 50/60Hz额定冲击电压: ±2400 kV (1.2/50μS)额定级充电电压: ±200kV额定充电时间(0-100%): <90s额定冲击容量: 125nF (每个电容3μF/100kV)级数: 12级容量: 1.5μF额定能量: 360kJ级能量: 30 kJ电容器寿命: 100000次全电压充放电运行时间: 在100%额定电压下, 设备可持续运行. 波形参数:标准雷电波(LI): 1.2±30%/50±20%μS 满足IEC60060-2 标准转换波(SI): 250±20%μs /2500±60%μs雷电截波(LIC): 2-6us陡波：>2500kV/us最低输出电压: <10 %Un充电电压的不稳定性: <±1.0 %同步范围: >20%同步放电失控率: <2%点火范围: 10%～100%Un效率: LI: >85% (负载)LI: >90% (空载)SI: >70% (负载)SI: >75%(空载)冲击电压系统图纸:六、主要产品技术参数:1. 冲击电压发生器结构模式: H额定冲击电压: ±2400 kV额定级充电电压: 200kV额定冲击容量: 125nF (每个电容3μF/100kV)级数: 12级容量: 1.5μF额定能量: 360kJ级容量: 30 kJ波形: LI / SI满足IEC60060-2同步范围: >20%同步放电失控率: <2%点火范围: 10%～100%Un电容器寿命: 100000次全电压充放电运行时间: 在100%额定电压下, 设备可持续运行..结构特征:1.1 GDCY-2400kV/360kJ冲击电压发生器用H型结构电容器的每级都是由四个玻璃纤维所支撑，构成一个稳定的冲击电压发生器组件结构。

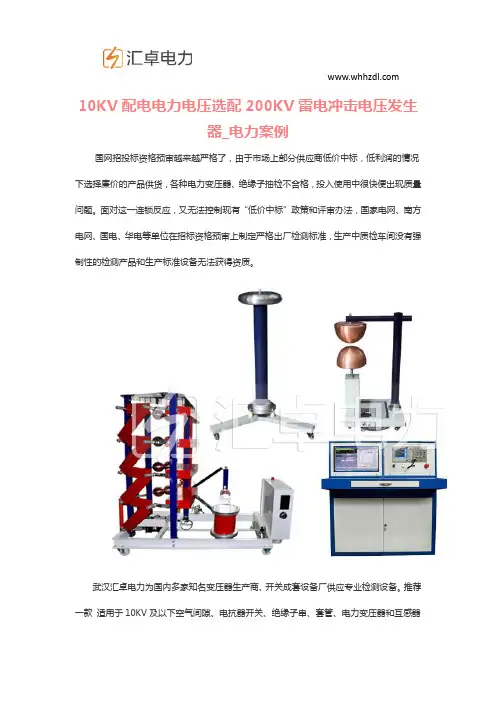

10KV配电电力电压选配200KV雷电冲击电压发生器_电力案例国网招投标资格预审越来越严格了，由于市场上部分供应商低价中标，低利润的情况下选择廉价的产品供货，各种电力变压器、绝缘子抽检不合格，投入使用中很快便出现质量问题。

面对这一连锁反应，又无法控制现有“低价中标”政策和评审办法，国家电网、南方电网、国电、华电等单位在招标资格预审上制定严格出厂检测标准，生产中质检车间没有强制性的检测产品和生产标准设备无法获得资质。

武汉汇卓电力为国内多家知名变压器生产商、开关成套设备厂供应专业检测设备。

推荐一款适用于10KV及以下空气间隙、电抗器开关、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波试验。

HZCJ-V -200KV冲击电压发生器试验装置-技术方案。

200KV雷电冲击电压发生器一般使用条件海拔高度：1000m；环境温度：-5℃～＋40℃；相对湿度：90％；最大日温差：25℃；使用环境：户内；无导电尘埃；无火灾及爆炸危险；不含有腐蚀金属和绝缘的气体存在；电源电压的波形为实际正弦波,波形畸变率<5%200KV雷电冲击电压发生器遵循标准GB/T 311.1高压输变电设备的绝缘与配合GB/T 16927.1高电压试验技术第一部分一般试验要求GB/T 16927.2高电压试验技术第二部分测量系统 GB/T 16896.1 高电压冲击试验用数字记录仪JB/T 7616 高压线路绝缘子陡波冲击耐受试验DL/T 557高电压线路绝缘子陡波冲击试验、定义、试验方法和判据ZBF 22001冲击电压试验实施细则200KV雷电冲击电压发生器额定参数值1、标称电压：200kV2、额定级电压：100kV3、标称能量：10kJ4、冲击总电容：0.625微法(单台脉冲电容器2.5微法/50千伏，共4台).5、总级数：2级6、标准波形参数：(1) 标准雷电冲击电压全波，1.2/50s电压利用系数>85％（空载200PF时大于90％）；冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求。

HYJD—1200KV型冲击电压发生器使用说明书用户手册上海冠春电气有限公司目录一、概述：二、使用条件：三、主要技术参数：四、设备组成：五、使用方法：六、注意事项：七、日常维护：八、成套设备的主要部件：九、随机文件及附件：HYJD—1200KV系列冲击电压发生器说明书一、概述:用途及性能：系列冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能。

1200KV、2400KV和4800KV系列冲击电压发生器可产生标准雷电全波、操作波和雷电截波三种冲击电压波形，1200KV系列冲击电压发生器可产生标准雷电波、操作波、雷电截波、振荡雷电波、振荡操作波、线路绝缘子陡波、合成绝缘子陡波和变压器感应操作波共八种冲击电压波形，技术指标符合国家标准和IEC标准的规定，已通过鉴定，主要技术性能处于国内领先地位，达到国际同类产品的先进水平。

特点：1、成套装置配套完整，电压等级齐全。

2、冲击电压发生器回路电感小，并采取带阻滤波措施，在大电容负载下仍能产生标准冲击波，负载能力大。

3、电压利用系数高，雷电波和操作波分别不低于85%和80%。

4、调波方便，操作简单，同步性能好，动作可靠。

5、采用恒流充电自动控制技术，自动化程度高，抗干扰能力强。

6、成功开发冲击波形数字分析系统和冲击电压试验数据微机在线处理系统，大大提高了冲击电压试验技术水平和试验效率。

冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波包括陡波。

本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。

HYJD系列冲击电压发生器主回路电路如下：HYJD-Ⅰ型图中：T：充电变压器D1 D2：高压硅整流器K1 K2：自动接地开关R01 R02 R03：充电保护电阻R1、R2：直流电阻分压器C P：耦合电容器R0：触发电阻C：主电容器R：充电电阻R´：充电箝位电阻R t R,t：波尾电阻R f R,f：波头电阻C´：充电兼操作波尾电阻R´f：操作波外波头电阻C1´C1´´：截波触发电容分压器C´s0：点火电容C0：串联放电球隙R0´：触发球箝位电阻G´0 ：隔离球R0：分压器阻尼电阻C0 C0´：弱阻尼电容分压器C0´´：电容分压器低压臂C3：陡化电容r1:截波均压电容器的阻尼电阻C´1截波均压电容器R2 R´2：截波触发分压电阻G0´´：截波球隙G：试品Z0：截波延时器HYJD-Ⅱ型1B：充电变压器D：高压整流硅堆R0：充电保护电阻R1.R2：直流电阻分压器C：主电容器R：充电电阻Rf：波头电阻Rt：波尾电阻r1:阻尼电阻C1.C2:电容分压器二、使用条件:2.1安装、使用处海拔高度不超过1000米2.2周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃) 2.3无导电尘埃存在2.4无火灾及爆炸危险品2.5不含有腐蚀金属和绝缘的气体和蒸汽2.6无剧烈振动、碰撞和强烈颠簸2.7地平水平面不超过3度，移动式装置地面不平度±1mm/m22.8电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。

电气与电子工程学院《高电压》课程设计（400kv冲击电压发生器的设计）姓名：学号：U*********专业班号：电气1303班评阅人：****：**日期：2016.08.15目录一、设计背景和意义 (3)二、冲击电压发生器基本原理 (4)1、雷电冲击电压波形 (4)2、多级充电电压发生器 (4)三、设计目标 (6)四、设计步骤 (7)1）确定冲击电压发生器级数n (7)2）负荷电容C2选择 (7)3）冲击电容C1选择 (8)4）冲击电压发生器的效率 (8)5）波头电阻R f、波尾电阻R t选择 (8)6）充电电阻R、保护电阻r选择 (10)7）充电时间 (10)8）变压器选择 (11)9）硅堆选择 (11)10）球隙直径选择 (11)五、设计总结与感想 (12)六、附录 (13)七、参考文献 (17)一、设计背景和意义电力系统中的高压电气设备在运行过程中可能会承受短时间的雷电冲击电压和操作过电压的作用。

冲击电压实验就是用来检测各种高压电气设备在雷电压和操作过电压作用下的绝缘性能或保护性能。

雷电冲击电压实验采用全波冲击电压波形或者截波冲击电压波形，其持续时间较短，约数微秒至数十微秒。

其中雷电冲击电压波形由冲击电压发生器产生，而操作冲击电压波可以利用冲击电压发生器产生，也可以利用变压器产生。

因此，很多高压实验室的冲击电压发生器既可以用来产生雷电冲击电压波，也可以用来产生操作冲击电压波。

在此重点讨论雷电冲击电压发生器的设计。

随着超高压输电工程的发展，冲击电压发生器已成为各高压实验室的重要实验设备之一。

其电压和容量不断提高。

可以相信，在超高压输电的工程的发展过程中，必将对冲击电压实验技术提出更高的要求。

二、冲击电压发生器基本原理1、雷电冲击电压波形多级冲击电压发生器的作用原理可以简单地概括为多级电容器并联充电，然后自动串联放电，形成幅值很高的冲击电压波。

雷电冲击电压波形分为全波和截波两种。

全波是具有一定极性的非周期性脉冲电压波，这种非周期性的冲击电压波可以用双指数函数表示：u(t)=A(e−tT1−e−tT2)式中：T1——波尾时间常数，T2——波头时间常数，通常T1≫T2。

冲击电压发生器说明书江苏新亚高电压测试设备有限公司目录一、概述二、产品型号编制说明三、使用条件四、主要技术参数五、设备组成六、使用方法七、注意事项八、日常维护九、成套设备的主要部件十、随机文件及附件一、概述冲击电压发生器是产生冲击电压波的装置，用于试验电力耐受大气过电压和操作过电压时的绝缘性能，所以冲击电压发生器不仅能产生雷电冲击电压波形、雷电冲击电压截波，雷电冲击电压陡波，还能产生操作冲击电压波形等。

本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。

二、产品型号编制说明C JD Y -----设备标称电压(kV)设备标称能量(kJ)“电压”型发生器“冲击”波CJDY系列冲击电压发生器主回路电路如下：图中：T：充电变压器（220V/80KV）D1 D2：高压硅整流器（200KV/200mA）K1 K2：自动接地开关（电磁铁220V/5Kg）R01 R02 R03：充电保护电阻（100KV/15K）R1、R2：直流电阻分压器（100KV/300MΩ）C P：耦合电容器（100KV/1000PF）R0：触发电阻（2W/1.2MΩ）C：主电容器(50KV/2×1.0UF)R：充电电阻(100KV/30KΩ)R´：充电箝位电阻(100KV/12-30KΩ)R t R,t：波尾电阻R f R,f：波头电阻C´：充电兼操作波尾电阻R´f：操作波外波头电阻C´s0：点火电容C0：串联放电球隙R0´：触发球箝位电阻R0：分压器阻尼电阻C0 C0´：弱阻尼电容分压器(400KV/300PF)C0´´：电容分压器低压臂0.4UFC3：截波装置(400KV/300PF)三、使用条件安装、使用处海拔高度不超过1000米周围空气温度：-20℃～＋40℃，空气相对湿度不大于90％(20℃)，最大温差：25℃无导电尘埃存在无火灾及爆炸危险品不含有腐蚀金属和绝缘的气体和蒸汽无剧烈振动、碰撞和强烈颠簸地平水平面不超过3度，移动式装置地面不平度±1mm/m2电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不受来自外部的过电压。

1000kV冲击电压发生器及测量系统的设计摘要：本文介绍了1000kV冲击电压发生器及测量系统的基本工作原理，分析了设计过程中的主要问题，结合冲击电压发生器的主要技术指标，对设计过程进行了详细讨论，给出了电路原理图及实物结构图，并对主要元器件进行了选择，最后利用仿真软件ATP对输出波形进行了仿真，以验证选择参数的正确性，同时对某些电路参数对冲击电压波形的影响作出了分析。

关键词：冲击电压发生器；电路设计；结构图；ATP仿真电力系统的高压电气设备在运行时不仅要经常承受正常的工作电压作用,而且还有可能遭受短时雷电过电压和内部过电压的侵袭,所以高压电气设备在安装前要进行必要的过电压的绝缘耐受试验,比如模拟雷电过电压和操作过电压作用。

冲击高压实验是耐压实验的一种，进行冲击高压实验是为了研究电气设备在运行中遭受雷电过电压和操作过电压作用时的绝缘性能[1]。

冲击电压发生器是高压实验室的基本设备之一，它是一种产生脉冲波的高电压发生装置。

由于绝缘耐受冲击电压的能力与施加电压的波形有关，而实际冲击电压波形具有分散性，因此必须对于冲击电压波形参数做统一规定，以保证多次试验的重复性和不同试验条件下的结果的可比较性。

我国采用国际电工委员会（IEC）标准规定标准冲击电压波形。

即规定冲击电压波形为双指数型，波头时间为1.2uS，波尾时间为50us，冲击电压峰值一般为几十千伏到几兆伏。

1设计要求1.1设计指标设计一台1000kV的冲击电压发生器及测量系统，可以对2000pF的试品电容做冲击试验。

1.2基本要求冲击电压发生器应该满足以下几个要求：1) 能产生1.2/50μs 的标准雷电波。

2) 能给2000pF 以内的试品作冲击电压试验。

3) 要求画出结构简图。

4) 要求设计出各种元器件的参数（如电容、电阻器参数和型号等，球隙间 距等）。

5) 给出仿真波形并进行分析。

2冲击电压发生器的设计原理如图1所示，为标准冲击电压波形。

在经过时间T1时，电压从零上升到最大值，然后经过时间T2-T1，电压下降到最大值的一半。
