五 蒸馏汽液相平衡1.1 苯(A)与氯苯(B)的饱和蒸汽压[mmHg]和温度[℃]的关系如下:t 80.92 90 100 110 120 130 131.8 p 0 A 760 1008 1335 1740 2230 2820 3020 p 0 B 144.8 208.4 292.8 402.6 542.8 719 760若苯—氯苯溶液遵循Raoult 定律,且在1atm 下操作,试作： (1) 苯—氯苯溶液的t —x(y)图及y —x 图；(2) 用相对挥发度的平均值另行计算苯—氯苯的x —y 值。
1.2 苯—甲苯混合液的组成x=0.4(摩尔分率),求其在总压p=600[mmHg]下的泡点及平衡汽相组成。
又苯和甲苯的混合气含苯40％(体积％)，求常压下的露点。
已知苯—甲苯混合液服从拉乌尔定律。
苯(A)和甲苯(B)的蒸汽压p 0 A 、p 0B [mmHg],按下述Antoine 方程计算：式中t 为温度[℃]。
lg p 0 A =6.89740-1206.350/(t+220.237)lg p 0 B =6.95334-1343.943/(t+219.237)1.3 某双组分理想物系当温度t=80℃时，p 0 A =106.7kPa ，p 0B =40kPa ，液相摩尔组成为 x A =0.4，试求:(1) 与此液相组成相平衡的汽相组成y A ； (2) 相对挥发度α。
1.4 一双组分精馏塔，塔顶设有分凝器，已知进入分凝器的汽相组成y 1=0.96(•摩尔分率,下同)，冷凝液组成x D =0.95，两个组分的相对挥发度α=2，求:(1) 出分凝器的汽相组成y D =?(2) 出分凝器之液、汽的摩尔流率之比L/V D =? 习题4附图1.5 在1atm 下对x=0.6(摩尔分率)的甲醇—水溶液进行简单蒸馏，当馏出量为原料的 1/3时，求此时刻的釜液及馏出物的组成。
设x=0.6附近平衡线可近视为直线，其方程为 y=0.46x+0.5491.6 某二元混合物原料中易挥发组分x F =0.4(摩尔组成)，用平衡蒸馏的方式使50%的物料汽化，试求气相中易挥发组分的回收率。
精馏知识试题库+答案1、溶液能否用一般精馏方法分离,主要取决于( )。
A、各组分溶解度的差异B、各组分相对挥发度的大小C、是否遵循拉乌尔定律D、以上答案都不对答案：B2、在精馏过程中,回流的作用是提供 ( )。
A、提供塔顶产品B、提供上升的蒸汽C、提供下降的液体D、提供塔底产品答案：C3、在蒸馏生产过程中,从塔釜到塔顶,压力( )。
A、由低到高B、由高到低C、都有可能D、不变答案：B4、回流比的计算公式是( )。
A、回流量比塔顶采出量B、回流量比进料量C、回流量比塔顶采出量加进料量D、回流量加进料量比全塔采出量答案：A5、操作中的精馏塔,F、q、xD、xW、v1不变,减小xF,则有 ( )。
A、D增大,R减小B、D不变,R增加C、D减小,R增加D、D减小,R不变答案：C6、精馏塔在操作时由于塔顶冷凝器冷却水用量不足而只能使蒸汽部分冷凝,则馏出液浓度。
( )A、下降B、下移7、下列不是产生淹塔的原因是( )。
A、下降液体量大B、回流量小C、上升蒸汽量大D、再沸器加热量大答案：B8、冷凝器的作用是提供( )产品及保证有适宜的液相回流。
A、塔顶气相B、塔底液相C、塔顶液相D、塔底气相答案：C9、适宜的回流比取决于( )。
A、生产能力和操作费用B、操作费用和设备折旧费C、生产能力D、塔板数答案：B10、在再沸器中溶液( )而产生上升蒸气,是精馏得以连续稳定操作的一个必不可少的条件。
A、部分冷凝B、全部冷凝C、部分气化D、全部气化答案：C11、连续精馏中,精馏段操作线随( )而变。
A、回流比B、进料组成C、残液组成D、进料热状态答案：A12、在四种典型塔板中,操作弹性最大的是( )型。
A、舌D、浮阀答案：D13、精馏塔操作前,釜液进料位置应该达到( )。
A、1/2~2/3B、满釜C、低于1/3D、1/3答案：A14、气液两相在筛板上接触,其分散相为液相的接触方式是( )。
A、鼓泡接触B、喷射接触C、泡沫接触D、以上三种都不对答案：B15、塔板上造成气泡夹带的原因是( )。
填空:1、 精馏操作的 目的是 _________________________________________ ,某液体混合物可用精馏方法分离的必要条件是。
对于存在恒沸物或相对挥发度等於 1的液体混合物需用 精馏方法分离，其基本原理都 是 。
2、 描述任一精馏过程的数学方程有 __________________ . __________________ . __________________________________________ ,在 ______________________ 和 ________________________ 假定的条件下，以上方程构成的方程组可见化为 ________________________ 和 ______________________ 方程构成的方程组。
3、 在精馏塔的设计中，最小回流比是指 ______________________________________________________ 时的回流比.若增大回流比，则 精馏段L/V _______ ,提馏段L/V __________ ,完成同样分离要求所需的塔板数减少 ，但它是以 __________________________ 的增加为 代价的回流比的调节是通过 _____________________________________ 实现的。
4、 进料热状态参数 q 的物理意义是 __________________________________________ ，对于饱和液体其值等于 ______________ ，饱和蒸汽q 等于 ________________ 。
5、 用直角梯级法（图解法）求解理论板数的前提条件是 ____________________________________________ ，该前提的主要条件是6、 板效率是对 _____________ 假定的修正，对于分凝器或再沸器，单板效率等于 ______________ 。
一、判断题1.进行蒸馏分离，混合溶液中易挥发组分在气相中的含量较液相中低。
（）2.回流液的作用，是使蒸汽部分冷凝的冷却剂，并使精馏稳定进行。
（）3.通过提馏段物料衡算得出的方程是提馏段操作线方程。
（）4.精馏塔釜的作用，是向最下面一块塔板供应蒸汽。
（）5.精馏（或蒸馏）的基本原理为：易挥发组分在气相中的含量大于它在液相中的含量。
（）6.普通精馏操作可分离所有的液体混合物。
（）7.全回流时，精馏所用理论板层数最多。
（）8.精馏是一种既符合传质规律，又符合传热规律的单元操作。
（）9.蒸馏是分离均相液的一种单元操作。
（）10.精馏操作线方程是指相邻两块塔板之间蒸气组成与液体组成之间的关系。
（）11.简单蒸馏属于间歇性操作。
( )12.精馏塔的进料板属于精馏段。
( )13.饱和蒸汽进料的进料线是一条与x轴垂直的直线。
( )14.浮阀塔板的特点是造价较高，操作弹性小，传质性差。
（）15.液泛不能通过压强降来判断。
（）16.筛板精馏塔的操作弹性大于泡罩精馏塔的操作弹性。
（）17.精馏过程中，平衡线随回流比的改变而改变。
（）18.蒸馏的原理是利用液体混合物中各组分溶解度的不同来分离各组分的。
（）19.精馏塔发生液泛现象可能是由于气相速度过大，也可能是液相速度过大。
（）20.蒸馏塔总是塔顶作为产品，塔底作为残液排放。
（）21.浮阀塔板结构简单，造价也不高，操作弹性大，是一种优良的塔板。
（）22.精馏操作的回流比减小至最小回流时，所需理论板数为最小。
（）23.精馏是传热和传质同时发生的单元操作过程。
（）24.正常操作的精馏塔从上到下，液体中轻相组分的浓度逐渐增大。
（）25.精馏操作中，回流比越大越好。
（）26.灵敏板温度上升，塔顶产品浓度将提高。
（）27.筛板塔板结构简单，造价低，但分离效率较泡罩低，因此已逐步淘汰。
（）28.精馏塔板的作用主要是为了支承液体。
（）29.连续精馏停车时，先停再沸器，后停进料。
（）30.回流是精馏稳定连续进行的必要条件。
第9章 精馏 典型例题例1：逐板法求理论板的基本思想有一常压连续操作的精馏塔用来分离苯-甲苯混合液，塔顶设有一平衡分凝器，自塔顶逸出的蒸汽经分凝器后，液相摩尔数为汽相摩尔数的二倍，所得液相全部在泡点下回流于塔，所得汽相经全凝器冷凝后作为产品。
已知产品中含苯0.95（摩尔分率），苯对甲苯的相对挥发度可取为2.5 。
试计算从塔顶向下数第二块理论板的上升蒸汽组成。
解: 884.095.05.15.295.05.115.20000=⨯-=→=+=x x x x y DR=L/D=2905.03/95.0884.0323/95.032:11=+⨯=+=+y x y n n 精馏段方程845.03/95.0793.032793.0905.05.15.2905.05.15.22111=+⨯==⨯-=-=y y y x例2：板数较少塔的操作型计算拟用一 3 块理论板的（含塔釜）的精馏塔分离含苯50%（摩尔分率，下同）的苯-氯苯混合物。
处理量F=100 Kmol/h ，要求 D=45 Kmol/h 且 x D >84%。
若精馏条件为：回流比R=1 ，泡点进料，加料位置在第二块理论板，α=4.10 ，问能否完成上述分离任务？ 解：W=55kmol/h精馏段操作线方程：y n+1=0.5x n +0.42提馏段的操作线方程：Fq D R Wx x F q D R qFRD y w )1()1()1()1(--+---++=将相关数据代入得提馏段操作线方程：134.061.1-=x y 逐板计算：y 1=x D =0.84y 2=0.5×0.56+0.42=0.7057.0134.036.061.13=-⨯=y.22.05584.04550=⨯-=-=WDx Fx x Df w ()56.084.01.31.484.01111=⨯-=--=y y x αα36.07.01.31.470.02=⨯-=x22.024.057.01.31.457.03≥=⨯-=x所以不能完成任务。

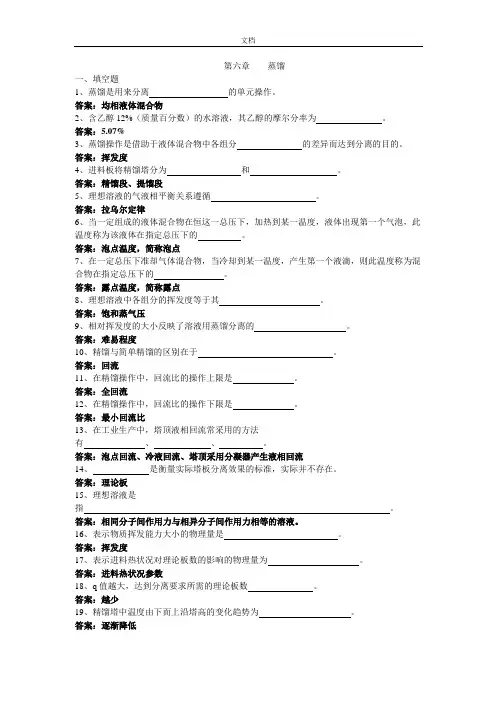

第六章蒸馏一、填空题1、蒸馏是用来分离的单元操作。
答案：均相液体混合物2、含乙醇12%（质量百分数）的水溶液，其乙醇的摩尔分率为。
答案：5.07%3、蒸馏操作是借助于液体混合物中各组分的差异而达到分离的目的。
答案：挥发度4、进料板将精馏塔分为和。
答案：精馏段、提馏段5、理想溶液的气液相平衡关系遵循。
答案：拉乌尔定律6、当一定组成的液体混合物在恒这一总压下，加热到某一温度，液体出现第一个气泡，此温度称为该液体在指定总压下的。
答案：泡点温度，简称泡点7、在一定总压下准却气体混合物，当冷却到某一温度，产生第一个液滴，则此温度称为混合物在指定总压下的。
答案：露点温度，简称露点8、理想溶液中各组分的挥发度等于其。
答案：饱和蒸气压9、相对挥发度的大小反映了溶液用蒸馏分离的。
答案：难易程度10、精馏与简单精馏的区别在于。
答案：回流11、在精馏操作中，回流比的操作上限是。
答案：全回流12、在精馏操作中，回流比的操作下限是。
答案：最小回流比13、在工业生产中，塔顶液相回流常采用的方法有、、。
答案：泡点回流、冷液回流、塔顶采用分凝器产生液相回流14、是衡量实际塔板分离效果的标准，实际并不存在。
答案：理论板15、理想溶液是指。
答案：相同分子间作用力与相异分子间作用力相等的溶液。
16、表示物质挥发能力大小的物理量是。
答案：挥发度17、表示进料热状况对理论板数的影响的物理量为。
答案：进料热状况参数18、q值越大，达到分离要求所需的理论板数。
答案：越少19、精馏塔中温度由下而上沿塔高的变化趋势为。
答案：逐渐降低20、当分离要求一定，回流比一定时，在五种进料状况中，进料的q值最大，此时，提馏段操作线与平衡线之间的距离，分离所需的总理论板数。
答案：冷液，最远，最少。
二、选择题1、理想溶液的特点是：相同分子间的作用力（）不同分子间作用力。
A：大于B：等于C：小于D：不能确定答案：B2、实验表明，当由两个完全互溶的挥发性组分所组成的理想溶液，其气液平衡关系服从（）A：亨利定律B：费克定律C：拉乌尔定律D：牛顿粘性定律答案：C3、双组分理想溶液的t-x-y图中，下方曲线称为（）A：饱和蒸气线B：饱和液体线C：饱和蒸气压线D：露点线答案B4、关于理论板理列说法错误的是（）A：理论板可作为衡量实际塔板分离效率的依据和标准。
五 蒸馏汽液相平衡1.1 苯(A)与氯苯(B)的饱和蒸汽压[mmHg]和温度[℃]的关系如下:t 80.92 90 100 110 120 130 131.8 p 0 A 760 1008 1335 1740 2230 2820 3020 p 0 B 144.8 208.4 292.8 402.6 542.8 719 760假设苯—氯苯溶液遵循Raoult 定律,且在1atm 下操作,试作： (1) 苯—氯苯溶液的t —x(y)图及y —x 图；(2) 用相对挥发度的平均值另行计算苯—氯苯的x —y 值。
1.2 苯—甲苯混合液的组成x=0.4(摩尔分率),求其在总压p=600[mmHg]下的泡点及平衡汽相组成。
又苯和甲苯的混合气含苯40％(体积％)，求常压下的露点。
苯—甲苯混合液服从拉乌尔定律。
苯(A)和甲苯(B)的蒸汽压p 0 A 、p 0B [mmHg],按下述Antoine 方程计算：式中t 为温度[℃]。
lg p 0 A =6.89740-1206.350/(t+220.237)lg p 0 B =6.95334-1343.943/(t+219.237)1.3 某双组分理想物系当温度t=80℃时，p 0 A =106.7kPa ，p 0B =40kPa ，液相摩尔组成为 x A =0.4，试求:(1) 与此液相组成相平衡的汽相组成y A ； (2) 相对挥发度α。
1.4 一双组分精馏塔，塔顶设有分凝器，进入分凝器的汽相组成y 1=0.96(•摩尔分率,下同)，冷凝液组成x D =0.95，两个组分的相对挥发度α=2，求:(1) 出分凝器的汽相组成y D =?(2) 出分凝器之液、汽的摩尔流率之比L/V D =? 习题4附图1.5 在1atm 下对x=0.6(摩尔分率)的甲醇—水溶液进行简单蒸馏，当馏出量为原料的 1/3时，求此时刻的釜液及馏出物的组成。
设x=0.6附近平衡线可近视为直线，其方程为 y=0.46x+0.5491.6 某二元混合物原料中易挥发组分x F =0.4(摩尔组成)，用平衡蒸馏的方式使50%的物料汽化，试求气相中易挥发组分的回收率。
一．选择题1． 蒸馏是利用各组分（ ）不同的特性实现分离的目的。
CA 溶解度；B 等规度；C 挥发度；D 调和度。
2．在二元混合液中，沸点低的组分称为（ ）组分。
CA 可挥发；B 不挥发；C 易挥发；D 难挥发。
3．（ ）是保证精馏过程连续稳定操作的必不可少的条件之一。
AA 液相回流；B 进料；C 侧线抽出；D 产品提纯。
4．在（ ）中溶液部分气化而产生上升蒸气，是精馏得以连续稳定操作的一个必不可少条件。
CA 冷凝器；B 蒸发器；C 再沸器；D 换热器。
5．再沸器的作用是提供一定量的（ ）流。
DA 上升物料；B 上升组分；C 上升产品；D 上升蒸气。
6．冷凝器的作用是提供（ ）产品及保证有适宜的液相回流。
BA 塔顶气相；B 塔顶液相；C 塔底气相；D 塔底液相。
7．冷凝器的作用是提供塔顶液相产品及保证有适宜的（ ）回流。
BA 气相；B 液相；C 固相；D 混合相。
8．在精馏塔中，原料液进入的那层板称为（ ）。
CA 浮阀板；B 喷射板；C 加料板；D 分离板。
9．在精馏塔中，加料板以下的塔段（包括加料板）称为（ ）。
BA 精馏段；B 提馏段；C 进料段；D 混合段。
10．某二元混合物，进料量为100 kmol/h ，x F = 0.6，要求塔顶x D 不小于0.9，则塔顶最大产量为（ ）。
(则W=0) BA 60 kmol/h ；B 66.7 kmol/h ；C 90 kmol/h ；D 100 kmol/h 。
11．精馏分离某二元混合物，规定分离要求为D x 、w x 。
如进料分别为1F x 、2F x 时，其相应的最小回流比分别为1min R 、2min R 。
当21F F x x >时，则 （ ）。
A A ．2min 1min R R <； B ．2min 1min R R =；C ．2min 1min R R >；D ．min R 的大小无法确定12． 精馏的操作线为直线，主要是因为（ ）。
