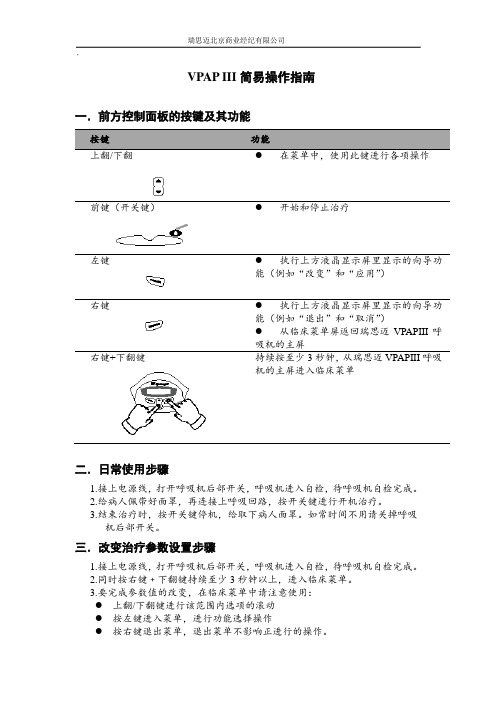

VPAP III简易操作指南
一．前方控制面板的按键及其功能
按键功能
上翻/下翻●在菜单中，使用此键进行各项操作前键（开关键）●开始和停止治疗
左键●执行上方液晶显示屏里显示的向导功
能（例如“改变”和“应用”）右键●执行上方液晶显示屏里显示的向导功
能（例如“退出”和“取消”）
●从临床菜单屏返回瑞思迈VPAPIII呼
吸机的主屏
右键+下翻键持续按至少3秒钟，从瑞思迈VPAPIII呼吸
机的主屏进入临床菜单
二．日常使用步骤
1.接上电源线，打开呼吸机后部开关，呼吸机进入自检，待呼吸机自检完成。

2.给病人佩带好面罩，再连接上呼吸回路，按开关键进行开机治疗。

3.结束治疗时，按开关键停机，给取下病人面罩。

如常时间不用请关掉呼吸
机后部开关。

三．改变治疗参数设置步骤
1.接上电源线，打开呼吸机后部开关，呼吸机进入自检，待呼吸机自检完成。

2.同时按右键﹢下翻键持续至少3秒钟以上，进入临床菜单。

3.要完成参数值的改变，在临床菜单中请注意使用：
●上翻/下翻键进行该范围内选项的滚动
●按左键进入菜单，进行功能选择操作
●按右键退出菜单，退出菜单不影响正进行的操作。

VPAP III 临床菜单
红色为出院时参数
16）。

CPAP可选8
4.6）
ON）
则每隔6秒（60/10）,
（300ms）
2S）
(0.1s)
med）
呼气灵敏度(high)
面罩报警（off）
自动显示。

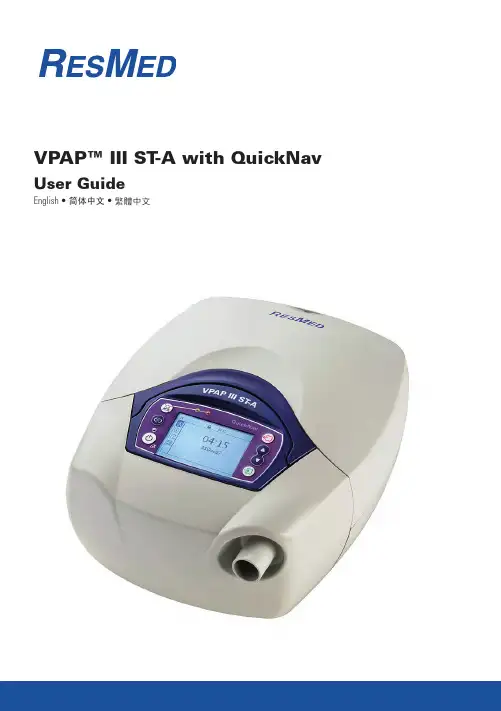

具有QuickNav(快速导航)功能的VPAP™III ST-A呼吸机使用者指南简体中文简体中文前言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1使用者/拥有者的责任 1医疗信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1设计用途 1禁用范围 1副作用 1具有QuickNav(快速导航)功能的VPAP III ST-A呼吸机 . . . . . . 2面罩 2湿化器 2设置装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2连接湿化器 3使用LCD(液晶显示)QuickNav屏幕和小键盘 4开始治疗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5患者待用屏幕 6使用面罩试戴功能 6停止治疗 7如何使用菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 QuickNav屏幕 7菜单导航 7患者治疗菜单 8患者小结菜单 8患者设置菜单 8患者选项菜单 9警报 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10排除警报 10清洁和维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12维修 13有用提示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13排除故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14系统规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15一般性警告和注意事项 17指南和制造商声明 – 电磁辐射和抗干扰性 18有限保证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20简体中文具有QuickNav ™(快速导航)功能的VPAP ™ III ST-A 呼吸机是一种双水平压力支持性呼吸机，专为无创性面罩通气而设计。

Raspberry Pi Quick-Start GuideRev 1.0, Apr 2017Table of Contents1.Raspberry Pi Start Kits (2)A.Generation Introduction: (2)B. Parking list: (2)2.Assembly (3)A．16GB Micro SD Pre-Loaded with Raspbian (3)B. Power Supply Adapter Charger 5V 2.5A (US) (4)B cable with ON/OFF switch (5)C.ABS Protective Case (6)D.Heatsink kit with Thermal Pad (7)3.Installation diagram (8)A.Getting started (10)B.Raspbian System (11)C.Guide to connecting WIFI (16)1.Raspberry Pi Start KitsA.Generation Introduction:The Raspberry Pi 3 Starter Kit is a great way to gain a solid introduction to the small, credit-card sized computer. The starter kit makes the Raspberry Pi intuitive and easy to learn.With this kit, you will be able to get your Raspberry Pi 3 as your own credit card sized computer, getting started with programming and coding. So, if you are looking for a new challenge or a way to get in on the RPi craze, check out the Raspberry Pi 3 Starter Kit! UCTRONICS team has carefully done the compatibility test for all components, and offer the plug and play boot operation system like Raspbian. Users only need additional HDMI monitor and keyboard/mice to use this kit as a standard PC desktop.B. Parking list:➢1pcs 16GB Micro SD Pre-Loaded with Raspbian➢1pcs Power Supply Adapter Charger 5V 2.5A (US)➢1pcs USB cable with ON/OFF switch➢1pcs ABS Protective Case➢3pcs Heatsink kit with Thermal Pad2.AssemblyA．16GB Micro SD Pre-Loaded with RaspbianThis Micro SD Card Bundle for the Raspberry Pi consists of a SanDisk Class 10 Micro SD card pre-loaded with the Official Raspberry Pi Raspbian.Specification:➢Capacity: 16GB➢Weight: 0.2g➢Simply plug this SD card into your Raspberry Pi➢Fully tested to work with the Raspberry Pi 3 Model B➢Pre-Loaded with pre-loaded with the Raspberry Pi Raspbian imageB. Power Supply Adapter Charger 5V 2.5A (US)These have a standard USB ‘A’ connector for the output so you can power your Arduino, Raspberry Pi, etc. through a USB cable. Any device that uses a USB cable for charging or power can be powered with this supply.Specification:➢Input Voltage: AC100-240V 50/60Hz➢Output: DC 5.0v 2500mA (2.5A)➢Adapter plug type: US➢Overload Protection➢Consistent fixed switching voltageB cable with ON/OFF switchThis Raspberry Pi Micro USB Cable with ON / OFF Switch is specifically designed for Raspberry Pi. Just press the button to turn your Pi on or off, no need to pull the cable to restart or reboot your Raspberry Pi which prevents the Raspberry Pi's Micro USB connector from frequent pulling and inserting the USB cable. 1.5m length can be used as power supply for the Raspberry Pi module, not for data transfer use.Specification:➢Type: On/Off switch➢Length: 1.5m Long➢Color: Black➢Connector Type A: USB➢Connector Type B: Micro USBC.ABS Protective CaseIt has slim openings for all your cables, an easy-to-remove beveled slot for your Micro SD card, slots for both your Pi Camera and upcoming Display, and a space for your GPIO cable to extend out from the Pi. Two-piece injection- ABS Case that snaps together which is easy to stall.Specification:➢Material: ABS plastic case➢Dimensions: External:96 x 66 x 41mm➢Color: black➢With 4 screws and 4 non-slip matsD.Heatsink kit with Thermal PadThe Raspberry Pi Heat Sink Kit consists of three high quality aluminum heat sinks, each selected to match the size of the main heat out-put components on the Raspberry Pi board. The heatsinks are designed to fit on top of the Broadcom and Ethernet SOC's which will Extend the life of your Raspberry Pi and reduce the risk of hardware failure.Specification:➢Number: 3 pcs Silver Aluminum Heat Sinks➢Thermal Resistance: 25°C/W.➢Dimension: 9x9x5mm14x14x6mm➢Floor Thinness: 1.6mm, 1.1mm➢Vane Thickness: 0.8mm, 0.6mm3.Installation diagramFigure1.Caution: The internal Wi-Fi antenna is fragile, be careful and please don't press with too much strength when installing.Figure2Figure3Figure4.A.Getting started1. If you have a case, start by installing the Raspberry pi inside the case.2. Insert a pre-programmed MicroSD card into the MicroSD card slot on the bottom side of the Raspberry Pi.3. Connect a USB keyboard and mouse to the USB ports.4. Connect a HDMI monitor or TV to the Raspberry Pi using a HDMI cable. Ensure your monitor or TV is turned on and that you have selected the correct input.5. Once all connections have been made, it is now time to connect the MicroUSB Power Supply to the board. When the power is connected, the Raspberry Pi will start to boot.B.Raspbian SystemRaspbian is the Foundation’s official supported operating system. Raspbian comes pre-installed with plenty of software for education, programming and general use. It has Python, Scratch, Sonic Pi, Java, Mathematica and more.Raspbian desktop overiewProgramming menuInternet menuAccessories menuPreferences menuShutdown... menuC.Guide to connecting WIFIIf you want to connect your Raspberry Pi to the internet or local network then you will need to follow these steps:1.WiFi connections can be made via the network icon at the right-hand end of the menubar. left-clicking this icon will bring up a list of available WiFi networks.2.If no networks are found, it will show the message "No APs found - scanning...": just waita few seconds without closing the menu, and it should find your network.3.The icons on the right show whether a network is secured or not, and its signal strength.Click the network that you want to connect to. If it's secured, a dialogue box will appear prompting you to enter the network key.4.Enter the key and press OK, then wait a couple of seconds. The network icon will flashbriefly to show that a connection is being made. Once it's ready, the icon stops flashing and shows the signal strength.。

USER GUIDEPRESYS PLUS ONBOARD PREAMPPresys Plus Quick Start1. Set the controls • Set volume and notch off. Set the bass, middle, treble and brilliance controls to center.2. Plug in • Connect the Presys Plus to an amplifi er or PA with a ¼-inch instrument cable. The battery light (batt) will fl ash once quickly to indicate it has switched on.3. T urn up • Raise the volume and adjust the bass, middle, treble and brilliancecontrols to your liking.23Presys Plus ControlsVolume • For the cleanest signal, set the volume knob as high as possible, without causing distortion or feedback.Bass • Boost here to add depth and weight to the sound of the guitar.Middle • Turn the middle knob all the way left for a smooth “scooped out” tone at high volume levels. Raise the middle knob to the right of center to add midrange “bite” to the sound.T reble • Boost to cut through the mix. Cut to mellow and subdue the sound. Brilliance • This slider can add shimmer and sparkle to your sound. It zeros in on crisp high frequency tones, the realm of harmonics and acoustic string sound. Lower the brilliance slider to reduce fi nger noise and fret buzz.Notch • Tune the notch fi lter to remove low-end feedback. Raise the volume until feedback occurs, then slowly turn the notch to the right until the feedback is eliminated.Phase • Use the phase switch to improve bass response at low volume and suppress feedback at high volume.T uner • Use the tuner lights as shown below to tune your instrument.Battery • When the batt indicator lights steadily it is time to change the bat-tery. To conserve power, unplug the instrument and turn off the tuner when not in use. Replace the battery by fl ipping open the preamp body using the latch located above the Fishman logo. Be sure to observe the correct polarity duringthis installation.“A” notebelow pitch“A” notein tune“A” noteabove pitch“A#” notein tune45Sample EQ SettingsFingerstyle“Scooped”MidThis will add fullness to the bass This setting emphasizes extreme bass and defi nition to the treble. and treble Strummer Cut Through the MixA good setting for strumming chords. When you need to be heard through aloudband.67FCC COMPLIANCE NOTICEThis equipment has been tested and found to comply with the limits for a Class B digital device,pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protectionagainst harmful interference in a residential installation. This equipment generates, uses and canradiate radio frequency energy and if not used in accordance with the instructions, may cause harmful interference to radio communications and there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television recep-tion, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: reorient or relocate the receiving antenna, increase the separation between the equipment and receiver, connect the equipment intoan outlet on a circuit different from that of the receiver. Consult the dealer or an experienced radio/TV technician if help is needed with interference.NOTE: FMIC and Fishman Transducers, Inc. are not responsible for unauthorized equipmentmodifi cations that could violate FCC rules, and/ or void product safety certifi cations.www.fi 513-300-184 Rev C 2-11。

S3 平板电脑—S3使用手册S3您 好！感谢您购买本公司平板电脑。

为了使您尽快轻松自如地操作您的产品,我们随机配备了内容详尽的用户手册，您可以获取有关产品介绍、使用方法等方面的知识。

使用您的产品之前，请仔细阅读我们随机提供的所有资料，以便您能更好地使用该产品。

请随时备份您的数据资料到您的电脑上。

本公司对于因软件、硬件的误操作、产品维修、电池更换或其它意外情况所引起的个人数据的丢失和损坏不负任何责任，也不对由此而造成的其它间接损失负责。

同时我们无法控制用户对本手册可能造成的误解，因此，本公司将不对在使用本手册过程中可能出现的意外损失负责，并不对因使用该产品而引起的第三方索赔负责。

本手册信息受到版权保护，其任何部分未经本公司事先书面许可，不准以任何方式影印和复制。

本公司保留对本手册、三包凭证及其相关资料的最终解释权。

本产品符合GB/T 18220-2000手持式个人信息处理设备通用规范。

S3注意事项² 不要在高度潮湿的环境下使用适配器，切勿用湿的手足去碰适配器。

² 切勿用金属物体接触机器，这样容易造成机器短路。

² 请不要试图分解或改造本机,这样可能导致电击或妨碍产品质保。

² 清洁机器时，请使用柔软的布清洁表面。

请注意不要让液体进入机器内部。

² 禁止儿童单独玩耍本机,请勿摔落或与硬物摩擦撞击，否则可能导致机器表面磨花、硬盘损伤、数据丢失或其它硬件损坏。

² 本机被作为移动硬盘使用时，请按正确文件管理操作方法存储导出文件，任何操作导致的文件丢失，本公司概不负责。

建议及时备份存放在本机中的个人资料。

² 禁止本品使用超负荷电源、用力弯曲或用重物挤压电源线，以免引起发热造成火灾。

² 因为本产品的性能和功能而发生的变更，可能会不做另行通知，请您谅解。

² 若因固件程序升级而导致本产品的实际设置和使用方法等与本手册不一致，请访问本公司官方网站或拨打服务热线400-716-1515查询最新信息。

回到顶部
指示灯和按键
按钮
使用扫描仪按钮之前，确保您已安装Epson Scan和Epson Event Manager。
按钮
电源/ 钮
启动按
电源
复印 E-mail PDF
参见使用扫描仪按钮。
启动
功能 如果按下一次可打开扫描仪电源。 当扫描仪电源打开时，按下此按钮3秒钟可关闭扫描仪。 （当扫描 软件正在运行时，您不能关闭扫描仪。） Epson Scan启动。
注释： 有关详细信息请参见Epson Scan帮助。 如果清除下一次扫描前显示此对话框复选框，Epson Scan立即启动扫描无需显示此屏幕。 要返回到此屏幕，在扫描时单击扫描对话框中的取消。
对于胶片或幻灯片注释说明： 在全自动模式下，仅可以扫描35毫米的彩色胶片或彩色正片幻灯片。 要扫描其他类型的胶片，使 用家庭模式或专业模式。 要更改扫描模式，请参见选择Epson Scan模式。
进行图像类型设置。 进行文稿来源设置。 选择原始文稿的尺寸作为尺寸设置。 为您的原稿选择一个合适的分辨率作为分辨率设置。 单击预览可预览您的图像。 预览窗口出现并显示图像。 有关详细信息，请参见预览和调整扫描区域。 按需要指定图像质量。 有关详细信息，请参见调整颜色和其它图像设置。 单击扫描。 您扫描的图像在文件保存设置窗口中按您选择的文件格式和位置保存。 如果您没有在文件保存设置窗口中选 择任何设置，它将以JPEG文件保存在Pictures或My Pictures文件夹中。
ArcSoft Scan-n-Stitch Deluxe (仅Windows): 从选择扫描仪中选择您的扫描仪, 然后单击扫描页。
Presto! PageManager: 打开文件菜单，选择选择来源,然后选择您的扫描仪。

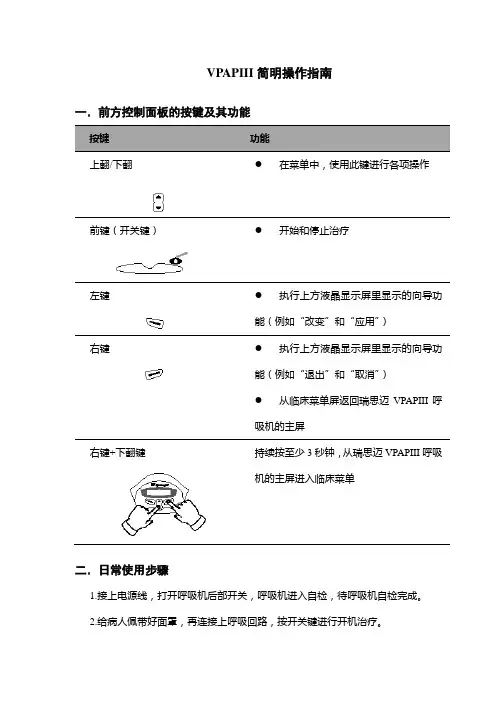

VPAPIII 简明操作指南
