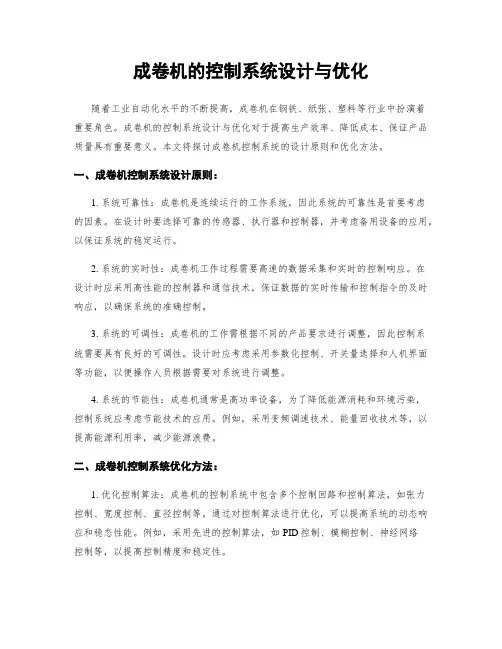

成卷机的控制系统设计与优化随着工业自动化水平的不断提高，成卷机在钢铁、纸张、塑料等行业中扮演着重要角色。
成卷机的控制系统设计与优化对于提高生产效率、降低成本、保证产品质量具有重要意义。
本文将探讨成卷机控制系统的设计原则和优化方法。
一、成卷机控制系统设计原则：1. 系统可靠性：成卷机是连续运行的工作系统，因此系统的可靠性是首要考虑的因素。
在设计时要选择可靠的传感器、执行器和控制器，并考虑备用设备的应用，以保证系统的稳定运行。
2. 系统的实时性：成卷机工作过程需要高速的数据采集和实时的控制响应。
在设计时应采用高性能的控制器和通信技术，保证数据的实时传输和控制指令的及时响应，以确保系统的准确控制。
3. 系统的可调性：成卷机的工作需根据不同的产品要求进行调整，因此控制系统需要具有良好的可调性。
设计时应考虑采用参数化控制、开关量选择和人机界面等功能，以便操作人员根据需要对系统进行调整。
4. 系统的节能性：成卷机通常是高功率设备，为了降低能源消耗和环境污染，控制系统应考虑节能技术的应用。
例如，采用变频调速技术、能量回收技术等，以提高能源利用率，减少能源浪费。
二、成卷机控制系统优化方法：1. 优化控制算法：成卷机的控制系统中包含多个控制回路和控制算法，如张力控制、宽度控制、直径控制等。
通过对控制算法进行优化，可以提高系统的动态响应和稳态性能。
例如，采用先进的控制算法，如PID控制、模糊控制、神经网络控制等，以提高控制精度和稳定性。
2. 优化传感器和执行器选择：传感器和执行器是成卷机控制系统中的关键组成部分。
通过选择适合的传感器和执行器，可以提高系统的采集精度和执行效果。
例如，选择高精度的张力传感器、响应快速的电机和液压缸等，以保证系统的准确控制。
3. 优化系统的通信和数据处理：成卷机控制系统通常包含多个控制节点和数据采集点，通过优化通信和数据处理的方式，可以提高系统的整体效率。
例如，采用高速的通信协议、分布式处理结构和数据压缩技术，以提高数据传输的速度和实时性。
ＤＯＩ:１０.３９６９/ｊ.ｉｓｓｎ.２０９５－５０９Ｘ.２０１８.０７.０１６三辊卷板机运动结构和控制系统设计任育红(天津冶金职业技术学院分院ꎬ河北邯郸㊀０５６４０４)摘要:在分析原有机械调节式卷板机存在的问题和国内外卷板加工装备㊁新技术㊁新工艺的基础上ꎬ研制一台新型卷板机ꎮ基于全液压驱动和控制的设计思路ꎬ对卷板机的运动系统和整体结构进行分析论证ꎬ确定最优研制方案ꎬ并根据卷板机的工作和性能要求ꎬ进行液压驱动和控制系统设计ꎮ应用结果表明ꎬ新型卷板机具有操作简便㊁易于控制㊁卷板质量好等特点ꎮ关键词:卷板机ꎻ液压控制ꎻ运动机构ꎻ驱动形式中图分类号:ＴＧ３０５㊀㊀㊀文献标识码:Ａ㊀㊀㊀文章编号:２０９５－５０９Ｘ(２０１８)０７－００７２－０４㊀㊀某钢铁企业的金属结构车间原有２台规格为１９ｍｍˑ２０００ｍｍ的机械调节式对称三辊卷板机ꎬ主要用于该厂所需管道和高炉炉皮的弯制ꎮ近几年来ꎬ由于设备老化㊁故障频繁ꎬ其弯制能力和生产的弯管质量已经不能满足生产的需要ꎬ影响生产的正常进行ꎬ因此决定研制一台功能强大㊁便于操作㊁实用性强的新型卷板机ꎮ１㊀原卷板机存在的问题为了借鉴原卷板机的结构原理ꎬ并在研制新型卷板机时克服原卷板机的缺陷ꎬ需要对原卷板机进行剖析ꎮ１.１㊀原卷板机的结构原理图１为原卷板机结构原理图ꎮ该机为机械调节式卷板机ꎬ两下辊为主动辊ꎬ上辊为压下辊ꎬ上㊁下辊由同一台电机驱动ꎮ下辊由电机通过减速器驱动旋转ꎬ送进板料ꎻ上辊由电机 减速器 蜗轮蜗杆 丝杠螺母传动机构ꎬ将电机的旋转运动转变为直线运动ꎬ带动上辊作上下运动(升降)[１]ꎮ图１㊀原卷板机(１９ｍｍˑ２０００ｍｍ)结构原理图１.２㊀原卷板机存在的主要问题１)下辊的旋转和上辊的升降由一台电机通过减速器驱动ꎬ下辊和上辊运动方向的改变由两个长的操作手柄分别操作ꎬ操作不便㊁费力ꎬ易引起误操作ꎮ２)卷板机工作是通过手柄拨动两套双向牙嵌离合器进行控制的ꎬ频繁地进行离合ꎬ离合器的齿容易损坏ꎬ平均两个月左右就需更换一次备件ꎮ特收稿日期:２０１７－１２－２６作者简介:任育红(１９６７ )ꎬ女ꎬ河北衡水人ꎬ天津冶金职业技术学院分院高级讲师ꎬ硕士ꎬ主要研究方向为机械设计㊁液压与气动ꎮ２０１８年７月㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀机械设计与制造工程㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀Ｊｕｌ.２０１８第４７卷第７期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀ＭａｃｈｉｎｅＤｅｓｉｇｎａｎｄＭａｎｕｆａｃｔｕｒｉｎｇＥｎｇｉｎｅｅｒｉｎｇ㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀Ｖｏｌ.４７Ｎｏ.７别是在卷板时ꎬ上辊压到要求位置后停止下压ꎬ需要离合器脱开ꎬ此时离合器传递的负载扭矩较大ꎬ经常出现离合器脱开困难ꎬ甚至导致升降丝杠拉断ꎮ３)无上辊压下量测量和指示装置ꎬ在操作过程中ꎬ操作人员全凭感觉和经验不断调试ꎬ卷制精确度低ꎬ常出现过卷现象ꎬ影响制件质量ꎮ４)产品卷制由人工操作ꎬ工人劳动强度大ꎬ特别是预弯两端时板料需要调头ꎬ且需用吊车起吊配合ꎬ费时㊁费力ꎬ能耗高ꎬ工作效率低ꎮ２㊀新型卷板机设计要求该车间卷板机卷制管件的特点:１)制件形体品种多ꎬ有圆柱体㊁圆锥体和弧体等ꎮ２)卷曲半径和板厚的变化范围大ꎮ卷板厚度为１０ｍｍ~２２ｍｍꎻ弯曲直径为５００ｍｍ~２５００ｍｍꎮ３)批量小ꎮ４)卷制的大部分管件主要用于氧气㊁煤气㊁氮气㊁蒸汽等的输送ꎮ根据制件规格多㊁批量小ꎬ又用于气体输送的特点ꎬ要求新型卷板机应便于操作和调整ꎬ并有较高的卷制质量ꎮ３㊀卷板机运动系统方案研究根据生产现场的条件和设计要求ꎬ在分析和消化国内外卷板加工的新技术㊁新工艺的基础上ꎬ本着易操作㊁高效率㊁高质量的原则ꎬ经综合分析㊁研究ꎬ多方案对比㊁优化ꎬ决定采用全液压驱动和控制方案ꎬ并根据卷板工艺要求ꎬ确定运动系统和整体结构方案[１－３]ꎮ如图２所示ꎮ图２㊀卷板机结构原理图㊀㊀运动系统包括工作辊传动机构㊁翻倒机构㊁支承辊装置㊁上辊翘起和平衡机构㊁对中机构等ꎮ１)工作辊传动机构ꎮ工作辊包括１个上辊和２个下辊ꎮ由于该机主要是用来卷制１０ｍｍ~２２ｍｍ的普通碳素结构钢钢板ꎬ所需驱动功率不大ꎬ因此不必采用全驱动ꎮ本文的设计以下辊作为驱动辊ꎬ上辊为从动辊ꎮ工作辊传动机构分主㊁辅传动机构ꎬ主传动为两下辊的旋转运动ꎬ辅传动为下辊的同步水平移动和上辊的升降ꎮ上辊的升降可与下辊的移动同步进行ꎬ也可分开进行ꎮ如图２所示ꎬ下辊的旋转运动由液压马达驱动ꎬ通过开式齿轮带动两下辊作回转运动ꎬ下辊的同步水平移动由固定在机座上的两个液压缸控制ꎮ上辊升降由固定在左右机架下方的油缸控制ꎮ２)支承辊装置ꎮ为防止工作辊发生挠曲变形从而使工作精度降低ꎬ影响卷板质量ꎬ卷板机设置有支承辊装置ꎬ用于支撑两个下工作辊(图２)ꎮ支承辊轴承座和两下辊轴承座均由下辊水平移动油缸推动实现水平移动ꎮ３)翻倒机构ꎮ左侧机架为活动的翻倒机架ꎮ为方便卸下卷制成形的管件ꎬ设置翻倒机构ꎬ以实现左侧机架的翻倒与复位ꎮ卸料时翻倒机架及轴承体由外力驱动绕销轴转动８５ʎ~９８ʎꎬ实现翻倒ꎮ翻倒后ꎬ锥形轴承与上辊脱开ꎬ便于从上辊取出工件ꎮ然后由液压缸驱动活动机架复位ꎬ复位后ꎬ依靠液压缸的支承力ꎬ保持机架内轴承与上辊左端轴颈的配合精度ꎮ４)上辊翘起和平衡机构ꎮ上辊翘起和平衡机构是为了方便卸下卷制成形的管件而设置ꎮ左侧活动机架翻倒后ꎬ上辊左端处于悬臂状态ꎬ此时由右侧的上辊翘起油缸对上辊右端施加向下的拉力ꎬ保持上辊平衡并使上辊左端２０１８年第７期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀任育红:三辊卷板机运动结构和控制系统设计微微翘起(约３ʎ)ꎬ以方便卸下卷制成形的管件ꎮ５)对中机构ꎮ为防止板料在喂入时歪斜ꎬ导致工件扭斜ꎬ在设备一侧安装板料对中机构ꎬ如图３所示ꎮ在板料喂入时液压缸推动挡板立起ꎬ起到限位和对中作用ꎮ卷制过程中挡板回位ꎮ图３㊀对中机构４ 液压控制系统方案研究卷板机的液压系统应具备以下功能:１)控制上辊的升降ꎻ２)驱动两下辊旋转ꎻ３)驱动两下辊及支承辊水平移动ꎻ４)控制对中机构中挡块的立起和回位ꎻ５)控制翻倒机架的翻倒和复位ꎻ６)控制翘起与平衡机构ꎬ保证上辊平衡和翘起ꎮ根据以上要求ꎬ进行液压回路设计[４－５]ꎬ确定液压系统原理图ꎬ如图４所示ꎮ该液压系统主要包含７个基本回路ꎬ分别实现不同的控制功能ꎬ以满足卷板工艺和性能要求[２]ꎮ１)换向回路ꎮ各执行元件的换向均采用Ｙ型中位机能的换向阀ꎮ当换向阀处于中位时ꎬ控制油路的液压油回油箱ꎬ以保证支路上液控单向阀锁紧ꎮ２)调压回路ꎮ㊀㊀根据各执行元件在不同工况下对液压力的要图４㊀卷板机液压系统原理图求采用多级调压回路ꎮ３)调速回路ꎮ工作辊的调速采用调速平稳㊁效率高的容积调速回路ꎬ其他油缸的调速采用便于操作调节的节流调速回路ꎮ４)同步回路ꎮ上辊升降油缸和下辊水平移动油缸的同步运动精度要求较高ꎬ采用结构简单㊁维修方便的分流阀同步回路ꎮ５)锁紧回路ꎮ为使各运动部件动作准确㊁定位可靠ꎬ在上辊升降㊁下辊平移㊁板料对中㊁上辊翘起等机构中均采用双向液压锁紧回路ꎮ６)平衡回路ꎮ在卷板过程中ꎬ如各工作机构动作失衡不仅会影响卷制加工ꎬ还可能造成安全事故ꎬ因此在翻倒㊁上辊升降和下辊水平移动等液压控制回路中均设置了单向顺序阀平衡回路ꎬ采用压力继电器检测和２０１８年第４７卷㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀机械设计与制造工程㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀自动补油保压ꎮ７)液压马达制动回路ꎮ根据本机运动特点ꎬ选用制动快捷㊁平稳的液压缸制动回路ꎬ控制液压马达的启动与制动ꎮ５㊀结束语新型卷板机采用全液压驱动和控制ꎬ具有较好的操作性能ꎮ调整方式采用水平下调式ꎬ可方便地实现对称和非对称卷板的转换ꎬ既具有非对称卷板机不用调头便可预弯端头的优点ꎬ又有对称卷板机结构简单㊁紧凑的特点ꎻ上辊升降可在水平状态也可在倾斜状态与下辊平移同步进行或单独进行ꎬ便于锥体卷制ꎻ加设对中装置ꎬ避免了进料时出现歪斜ꎬ提高了加工精度ꎻ加设支承辊装置ꎬ增强下辊的刚度ꎬ提高了制件的加工精度ꎮ总之ꎬ该新型卷板机改进了原卷板机的不足ꎬ具有操作方便㊁省力ꎬ工作效率高ꎬ应用范围广ꎬ弯制质量好的特点ꎮ参考文献:[１]㊀任育红.水平下调式三辊卷板工艺及设备研究[Ｄ].天津:天津大学ꎬ２００６.[２]㊀成大先.机械设计手册[Ｍ].北京:化学工业出版社ꎬ２０１６. [３]㊀中国机械工程学会塑性工程学会.锻压手册[Ｍ].北京:机械工业出版社ꎬ２０１５.[４]㊀闻邦椿.机械设计手册[Ｍ].北京:机械工业出版社ꎬ２０１６. [５]㊀秦大同.现代机械设计手册(单行本):液压传动与控制设计[Ｍ].北京:化学工业出版社ꎬ２０１３.ＤｅｖｅｌｏｐｍｅｎｔｏｆｔｈｅｍｏｔｉｏｎｓｔｒｕｃｔｕｒｅａｎｄｃｏｎｔｒｏｌｓｙｓｔｅｍｏｆｔｈｒｅｅｒｏｌｌｅｒｃｏｉｌｉｎｇｍａｃｈｉｎｅＲｅｎＹｕｈｏｎｇ(ＴｈｅＢｒａｎｃｈｏｆＴｉａｎｊｉｎＭｅｔａｌｌｕｒｇｉｃａｌＰｒｏｆｅｓｓｉｏｎａｌＴｅｃｈｎｏｌｏｇｙＣｏｌｌａｇｅꎬＨｅｂｅｉＨａｎｄａｎꎬ０５６４０４ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｄｅｖｅｌｏｐｍｅｎｔｓａｎｅｗｔｙｐｅｏｆｃｏｉｌｉｎｇｍａｃｈｉｎｅｂａｓｅｄｏｎｔｈｅａｎａｌｙｓｉｓｏｆｔｈｅｐｒｏｂｌｅｍｓｅｘｉｓｔｉｎｇｉｎｔｈｅｏｌｄｍｅｃｈａｎｉｃａｌｄｒｉｖｅｎｃｏｉｌｉｎｇｍａｃｈｉｎｅａｎｄｂａｓｅｄｏｎｔｈｅａｎａｌｙｓｉｓｏｆｔｈｅｃｏｉｌｉｎｇｐｒｏｃｅｓｓｉｎｇｅｑｕｉｐｍｅｎｔａｎｄｔｈｅｎｅｗｃｏｉｌｉｎｇｔｅｃｈｎｏｌｏｇｙａｎｄｐｒｏｃｅｓｓａｔｈｏｍｅａｎｄａｂｒｏａｄ.Ｔｈｅｏｐｔｉｍａｌｄｅｓｉｇｎｓｃｈｅｍｅｉｓｄｅｔｅｒｍｉｎｅｄｂｙａｎａｌｙｚｉｎｇａｎｄｄｅｍｏｎｓｔｒａｔｉｎｇｔｈｅｍｏｔｉｏｎｓｙｓｔｅｍａｎｄｔｈｅｗｈｏｌｅｓｔｒｕｃｔｕｒｅｏｆｔｈｅｅｑｕｉｐｍｅｎｔａｐｐｌｙｉｎｇｔｈｅｄｅｓｉｇｎｃｏｎｃｅｐｔｏｆｆｕｌｌｙｈｙ￣ｄｒａｕｌｉｃｄｒｉｖｅａｎｄｃｏｎｔｒｏｌ.Ａｎｄｔｈｅｈｙｄｒａｕｌｉｃｄｒｉｖｅａｎｄｃｏｎｔｒｏｌｓｙｓｔｅｍｉｓｄｅｓｉｇｎｅｄａｃｃｏｒｄｉｎｇｔｏｔｈｅｗｏｒｋｉｎｇａｎｄｓｅｒｖｉｃｅａｂｉｌｉｔｙｒｅｑｕｉｒｅｍｅｎｔｓｏｆｔｈｅｃｏｉｌｉｎｇｍａｃｈｉｎｅ.Ｔｈｅａｐｐｌｉｃａｔｉｏｎｓｈｏｗｓｔｈａｔｔｈｅｎｅｗｔｙｐｅｏｆｃｏｉｌｉｎｇｍａｃｈｉｎｅｈａｓｔｈｅａｄｖａｎｔａｇｅｓｏｆｃｏｎｖｅｎｉｅｎｔｏｐｅｒａｔｉｏｎꎬｅａｓｙｃｏｎｔｒｏｌａｎｄｇｏｏｄｑｕａｌｉｔｙｏｆｒｏｌｌｉｎｇｐｌａｔｅ.Ｋｅｙｗｏｒｄｓ:ｃｏｉｌｉｎｇｍａｃｈｉｎｅꎻｈｙｄｒａｕｌｉｃｃｏｎｔｒｏｌꎻｍｏｔｉｏｎｓｔｒｕｃｔｕｒｅꎻｄｒｉｖｉｎｇｆｏｒｍ２０１８年第７期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀任育红:三辊卷板机运动结构和控制系统设计。

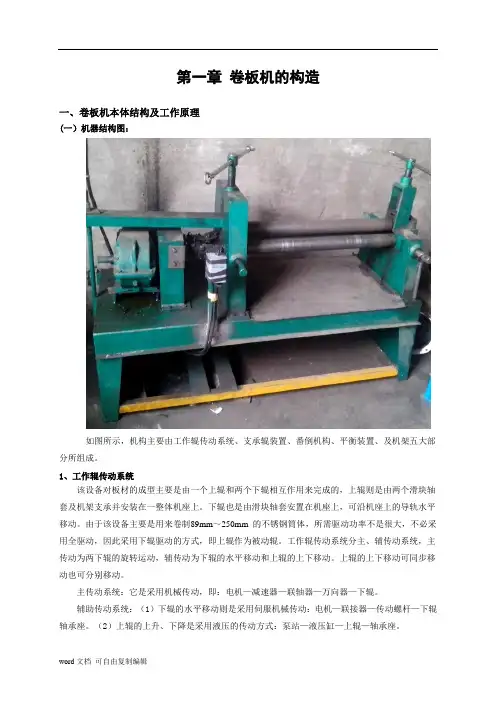

第1章绪论近些年随着原子能、石油化工、海洋开发、宇航、军工等部门的迅速发展，卷板机作业的范围正在不断的扩大，要求也在不断提高，现在卷板机已经广泛应用于锅炉、造船、石油化工、航空、水电、装潢、金属结构等行业中，用于将金属板材卷制成圆柱、圆锥或者将任意形状卷曲成圆柱形或其一部分。
1.1卷板的分类及特点卷板按照工作状况分为：冷卷和热卷两种。
冷卷的精度高，操作方便，要求钢板不能有缺口及裂缝等缺陷，有时还需在滚弯前进行正火或退火处理。
热卷的最大缺陷是产生氧化皮及明显热膨胀。
因此，只有当弯制的板超过机器的冷卷能力或弯曲较大时，才能使用热卷法，但冷卷的板料厚度范围目前正在日益扩大。
生产也应根据不同卷制方法的特点结合具体情况适当选用。
例如有些不允许冷卷的刚度太差，而且弯曲困难。
如果采用温卷的方法就比较合适。
1.2卷板机的分类及特点卷板机按照辊筒数量布置形式分为：四辊式卷板机和三辊式卷板机，其中三辊又可以分为对称式和不对称式两种。
对称式三辊卷板机：结构紧凑，重量轻，易于制造、维修，投资小，两侧辊可以作得很近，成形准确。
但是剩余直边大，一般对称三辊卷板机减小剩余直边比较麻烦。
（如图1.1-1所示）不对称三辊卷板机是一根下辊轴和上辊轴中心水平距离到极小位置，另一根下辊轴放在侧边，所以滚出的零件仅起始端有直边。
这样在滚零件时，正反两次辊制就可以消除直边问题。
（如图1.1-2所示）其缺点为：在滚弯时大大增加了辊轴的弯曲力，使辊轴容易弯曲，影响零件的精度，坯料需要调头，弯边，操作不方便，辊筒受力较大，弯卷能力较小。
图1.1-1非对称式卷板机图1.1-2对称式卷板机卷板机按辊位调节方式可以分为：上调式和下调式两种，其中上调式可以分为横竖上调式（机械或液压调节）；垂直上调式；下调式又可以分为不对称下调式（机械或液压调节）；对称下调式（含垂直下调式）（液压调节）水平下调式（液压调节）。
垂直下调式：结构简单、紧凑；剩余直边小，有时设计成上辊可以沿轴向抽出的结构。
摘要本说明书是按照所设计的卷板机内容撰写的，主要包括卷板机轴辊的受力分析、电动机的选择、主减速器的设计、侧辊传动系统的设计、下辊液压传动系统的设计以及对下辊液压同步控制系统进行了研究。
从而保证了下辊在上升的过程中始终能够保持两端同步。
四辊卷板机主要为锅炉厂辊制锅炉圆筒而设计，它可以用于各种型号锅炉圆筒的生产和加工，也在造船、石油化工、航空、水电、装潢、及电机制造等工业领域得到了广泛的应用，用以把金属板料卷制成圆筒、圆锥以及弧形板等各种零件。
该四辊卷板机利用其四个辊筒的空间布置，最大范围地减少了剩余直边的出现、降低了生产成本、提高了生产效率。
关键词：四辊卷板机辊制剩余直边弧形板AbstractThis statement is in accordance with the design cylinder content written mainly include the pressure analysis of cylinder axle roller, electric motors choice, the reducer design, lateral roller drive train system design, the design of the roller hydraulic drive train system on the roller and hydraulic control systems simultaneously conducted research. Thereby ensuring an increase in the course of the roller always able to maintain both simultaneously.The four cylinder roller machine mainly boiler plant roller system designed boilers cones, which can be used for various types of boilers cones production and processing are also shipbuilding, petrochemical, aviation, utilities, furniture, and electrical manufacturing industries widely applied to the metal plate material volumes produced cones, circular cone arc boards and various parts.The four cylinder roller machine use its four roller cylinders space layout, the greatest scope to reduce the margin in the remaining departments, reducing production costs, improving production efficiency.Key words: four-cylinder roller machine Roller machineLeft straight-side Arc board目录前言 (1)第1章绪论 (2)1.1卷板的分类及特点 (2)1.2卷板机的分类及特点 (2)1.3 W12X2000型四辊卷板机的用途 (5)1.4 传动系统设计 (6)第2章卷板机轴辊受力分析 (7)2.1作用在卷板机辊子上的弯曲扭矩 (7)2.2卷板机的空载扭矩 (8)2.3四辊卷板机的卷板力 (8)第3章电动机的选择与计算 (12)3.1功率计算 (12)3.2电动机的选择 (12)第4章主减速器的设计 (14)4.1电动机的确定 (14)4.2 传动比的分配 (15)4.3传动系统的运动和动力参数设计 (15)4.4 高速级斜齿圆柱齿轮传动的设计计算 (17)4.4.1选择精度等级，材料和齿数 (17)4.4.2 按齿面接触强度设计 (17)4.4.3按齿根弯曲疲劳强度设计 (21)4.4.4几何尺寸计算 (21)4.5中间级斜齿圆柱齿轮传动的设计计算 (22)4.5.1选择精度等级，材料和齿数 (22)4.5.2. 按齿面接触强度设计 (22)4.5.3.按齿根弯曲疲劳强度设计 (24)4.5.4几何尺寸计算 (26)4.6 低速级斜齿圆柱齿轮传动的设计计算： (26)4.6.1选择精度等级，材料和齿数 (26)4.6.2. 按齿面接触强度设计 (27)4.6.3按齿根弯曲疲劳强度设计 (29)4.6.4几何尺寸计算 (30)4.7高速轴的设计以及轴的校核 (32)第5章侧辊传动系统的设计 (36)5.1侧辊电动机的确定 (36)5.2侧辊减速器的确定 (36)5.3蜗轮蜗杆传动设计 (36)第6章下辊筒液压缸的设计 (41)6.1下辊液压系统的工作原理 (41)6.2下辊筒液压缸设计 (42)第7章辊筒轴的强度校核 (47)第8章专题论文 (50)8.1前言 (50)8.2四辊卷板机工作原理 (50)8.3液压同步控制系统研究及设计原理 (52)8.4.结论 (53)致谢 (54)参考文献 (55)前言我所设计的这台四辊卷板机由四个辊筒所组成，其中一个上辊、两个侧辊和一个下辊。

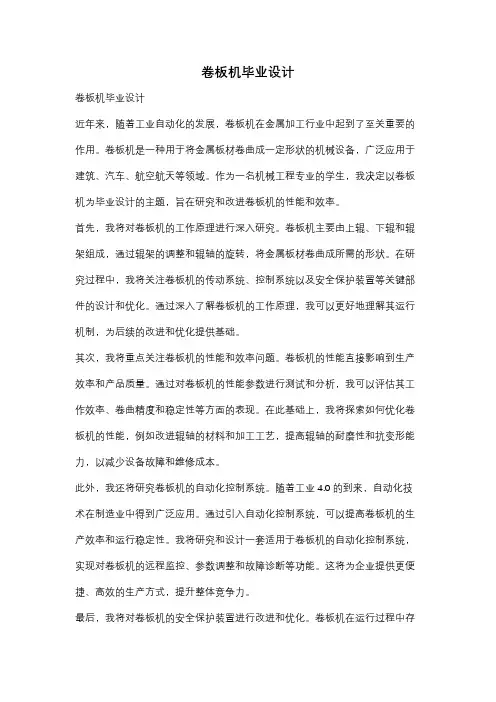

图书分类号：密级：毕业设计(论文)三辊卷板机的设计DESIGN OF THREE ROLLER BENDINGMACHINE学生姓名班级学院名称专业名称指导教师学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。
除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。
本人完全意识到本声明的法律结果由本人承担。
论文作者签名：日期：年月日学位论文版权协议书本人完全了解关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归所拥有。
有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。
可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
论文作者签名：导师签名：日期：年月日日期：年月日摘要本次设计是关于小型对称式三辊卷板机的设计，设计的主要设计的是卷板机的上下辊和减速装置，并要求对它们进行校核计算。
根据课题题目设计要求，先分析了几种卷板机的结构和受力的情况，确定机械结构为三辊对称式。
此类型卷板机机构比较简单，工作占用空间小，便于移动和运输。
论证确定了主、辅运动后，通过计算所需要的传动数据，选择确定所需的电动机。
然后分析关于机构两辊的结构和力学分析，再做校核计算验证。
经过分析研究，机构的减速器选取三级展开式圆柱齿轮减速器。
齿材选用40Cr，并进行调质和淬火处理。
考虑到本次设计的完整性，最后还做了对齿轮、轴、键、轴承的设计及校核。
关键词卷板机；辊子；电动机；减速器；齿轮AbstractThe design is symmetrical about small type three-roller plate design, design is the main design of the plate bending rolls up and down roller and reduction gear, and check calculation them.According to the subject topic design requirements, analyzes several first structure and stress distribution of plate bending rolls, determine the mechanical structure for the three rollers symmetrical type. This type machine body is simple, work takes up the space is little, easy to move and transport. After argument to determine the main and auxiliary motion, through calculate the transmission data, need to choose the required motor. Then analysis of the two roll institution structure and mechanics analysis, do check calculation verification.Through analysis and research, reducer select triple expansion cylindrical gear structure of the organization. Tooth material selection of 40 cr and modulation and quenching process. Considering the integrity of the design, and finally made to the design of gear, shaft, key, bearing and check.Keywords Bending machine；Roller；Motor；Reducer Gear目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (1)2方案的分析与选择 (3)2.1方案的分析 (3)2.2方案的选择 (4)3传动设计 (5)3．1 传动方式 (5)3.1.1 齿轮传动 (5)3.1.2 皮带传动 (6)3．2 选择传动系统 (6)3.2.1 主传动系统 (6)3.2.2 副传动系统 (7)4 动力参数计算 (8)4.1 上、下辊的参数 (8)4.1.1已知参数 (8)4.1.2计算卷板机的基本参数 (8)4.2 主电机的选择 (8)4.2.1受力分析 (8)4.2.2电机的功率计算 (10)4.2.3主电机型号 (11)4.3 上下辊的校核 (11)4.3.1受力分析 (11)4.3.2上辊的校核 (14)4.3.3下辊的校核 (15)5 减速器的设计 (18)5．1 传动方案的设计 (18)5．2 计算传动比 (18)5．3 各轴的参数计算 (19)5．4 齿轮传动设计 (20)5.4.1第一级传动设计 (20)5.4.2第二级传动设计 (24)5.4.3第三级传动设计 (26)5．5 蜗轮、蜗杆的设计 (29)5.5.1选择传动的类型 (29)5.5.2选择材料 (29)5.5.3参数计算 (29)5.5.4各尺寸计算 (29)6 轴、键、减速器的设计 (31)6.1 轴的参数设计 (31)6.2 轴的校核 (33)6.3 轴承的选择 (34)6.4 键的校核计算 (34)6.5 减速器箱体设计 (34)结论 (36)致谢 (37)参考文献 (38)1 绪论1.1概述机械制造业是我国的基础产业,它为整个工业的发展提供技术支持。
