工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、铁心和衔铁组成。
3．降压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。
4．交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6．PLC内部等效继电器的符号约定：○表示线圈、≠表示常闭触点、‖表示常开触点。
7．0~T199是100ms定时器、T200~T245是10ms定时器。
8．STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题1．直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。
（×）2．接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7120磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。
（√）4．直流电弧比交流电弧更容易熄灭。
（×）5．热继电器适用所有电动机的过载保护。
（×）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）7．不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。
（√）8．PLC输出继电器的外部输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（×）10．PLF是上升沿脉冲微分指令。
（×）三、选择题1．单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
A、熔断器B、过流继电器C、热继电器3．只有当Z3040摇臂钻床的摇臂完全松开后，活塞杆通过弹簧片才会压下位置开关（B ），使摇臂上升或下降。
项目一三相笼型异步电动机起动控制1.试述单相交流电磁铁短路环的作用。
答：在单相交流电磁机构中，由于磁通是交变的，当磁通为零时，吸力也为零，吸合后的衔铁在反作用弹簧的作用下将被拉开。
磁通过零后吸力增大，当吸力大于反力时，衔铁又吸合。
衔铁的吸力随交流电源每个周期两次过零，因而衔铁会产生强烈振动与噪声，甚至使铁心松散。
为了解决这个问题，在铁心端面上装一个铜制的短路环，短路环就像一匝两端接在一起的线圈，一般镶嵌在静铁心端面的槽内，在环中产生涡流。
根据电磁感应定律，此涡流产生的吸力作用在衔铁上，只要此力始终超过其反力，衔铁的振动现象就会消失。
2.试比较刀开关与负荷（铁壳）开关的差异及各自的用途。
答：刀开关主要用于隔离、转换以及接通和分断电路，刀开关的代表产品有HK系列瓷底胶盖刀开关和HH系列铁壳开关。
瓷底胶盖刀开关又称为开启式负荷开关，不设专门的灭弧装置，仅利用胶盖的遮护以防电弧灼伤人手，因此不宜带负载操作，适用于接通或断开有电压而无负载电流的电路,其结构简单、操作方便、价格便宜。
铁壳开关又称为封闭式负荷开关，铁壳开关的灭弧性能、操作及通断负载的能力和安全防护性能都优于瓷底胶盖刀开关，但其价格比瓷底胶盖刀开关贵。
3.中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来起动电动机？答：中间继电器是电磁式继电器的一种，其结构与工作原理与电磁式接触器相似，但是中间继电器触点允许通过的电流较小，不适宜用于控制主电路的通断。
如果电动的容量较小，额定工作电流与中间继电器触点允许通过的电流一致，也可以用来起动电动机。
4.画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。
答：文字符号：KT，图形符号如下图所示：5.说明熔断器和热继电器保护功能的不同之处。
答：熔断器用于短路保护，如果电路中电流过大，熔断器会瞬间切断电路；而热继电器用于过载保护，不会瞬间切断电路，而是要经过一段时间之后，才能切断电路。
常用低压配电电器的种类及其功能在工矿企业的电气控制设备中，采用的基本上都是低压电器。
因此，低压电器是电气控制中的基本组成元件，控制系统的优劣与低压电器的性能有直接的关系。
作为电气工程技术人员，应该熟悉低压电器的结构、工作原理和使用方法。
可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统，因此熟悉低压电器的基本知识是学习可编程控制器的基础。
低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。
在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。
单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。
直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V 主要用于控制；在电子线路中还有5V、9V和15V等电压等级。
1.1 常用低压电器的分类低压电器种类繁多，功能各样，构造各异，用途广泛，工作原理各不相同，常用低压电器的分类方法也很多。
1．按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。
要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。
常用的配电电器有刀开关、转换开关、熔断器和断路器等。
（2）控制电器：主要用于电气传动系统中。
要求寿命长、体积小、重量轻且动作迅速、准确、可靠。
常用的控制电器有接触器、继电器、起动器、主令电器和电磁铁等。
2．按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器和继电器等。
（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关和按钮等。
3．按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关和按钮等。

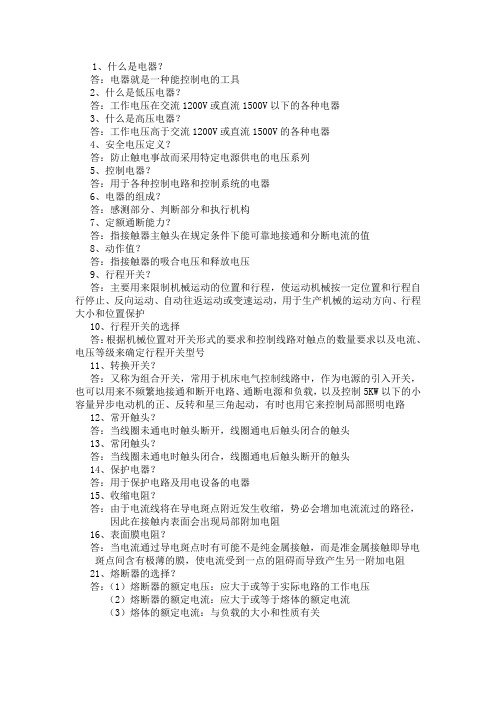

1、什么是电器？答：电器就是一种能控制电的工具2、什么是低压电器？答：工作电压在交流1200V或直流1500V以下的各种电器3、什么是高压电器？答：工作电压高于交流1200V或直流1500V的各种电器4、安全电压定义？答：防止触电事故而采用特定电源供电的电压系列5、控制电器？答：用于各种控制电路和控制系统的电器6、电器的组成？答：感测部分、判断部分和执行机构7、定额通断能力？答：指接触器主触头在规定条件下能可靠地接通和分断电流的值8、动作值？答：指接触器的吸合电压和释放电压9、行程开关？答：主要用来限制机械运动的位置和行程，使运动机械按一定位置和行程自行停止、反向运动、自动往返运动或变速运动，用于生产机械的运动方向、行程大小和位置保护10、行程开关的选择答：根据机械位置对开关形式的要求和控制线路对触点的数量要求以及电流、电压等级来确定行程开关型号11、转换开关？答：又称为组合开关，常用于机床电气控制线路中，作为电源的引入开关，也可以用来不频繁地接通和断开电路、通断电源和负载，以及控制5KW以下的小容量异步电动机的正、反转和星三角起动，有时也用它来控制局部照明电路12、常开触头？答：当线圈未通电时触头断开，线圈通电后触头闭合的触头13、常闭触头？答：当线圈未通电时触头闭合，线圈通电后触头断开的触头14、保护电器？答：用于保护电路及用电设备的电器15、收缩电阻？答：由于电流线将在导电斑点附近发生收缩，势必会增加电流流过的路径，因此在接触内表面会出现局部附加电阻16、表面膜电阻？答：当电流通过导电斑点时有可能不是纯金属接触，而是准金属接触即导电斑点间含有极薄的膜，使电流受到一点的阻碍而导致产生另一附加电阻21、熔断器的选择？答：（1）熔断器的额定电压：应大于或等于实际电路的工作电压（2）熔断器的额定电流：应大于或等于熔体的额定电流（3）熔体的额定电流：与负载的大小和性质有关17、闭环控制系统的特点？答：（1）系统信号传递通道有前向通道（主通道）和反馈通道，使系统的输出量也参与控制作用（2）提高系统的控制精度（3）闭环系统的结构较复杂，成本也较高（4）若系统结构和参数配合不当时，反馈将引起系统振荡或不稳定工作18、电弧放电的物理过程？答：在外加电压作用下，由阴极区连续提供电子流，在弧柱区产生高温热电离，最后电子进入阳极区被阳极所吸收19、电弧产生的原因？答：撞击电离、热电子发射和热电离的结果，使触头间呈现大量向阳极飞驰的电子流，这就是所谓的电弧20、开环控制系统的特点？答：（1）结构简单，成本低（2）信号从输入到输出单方向传递，且系统稳定性好，系统不会出现振荡的现象（3）抗干扰能力差，无自动修正被控量偏差的能力，故系统精度低（4）常用于控制精度要求不高的场合22、热继电器技术参数？答：额定电压、额定电流、相数、热元件编号、及整定电流调节范围23、漏电保护器？答：在电路中起触电和漏电的作用。
工厂电气控制技术◼现代电气自动控制技术，黄向慧等，机械工业出版社◼工厂电气控制技术，方承远等，机械工业出版社《电气控制技术》专业课程的性质电气控制技术是以各类电动机为动力的传动装置或者系统为对象，以实现生产过程自动化的控制技术。
在电气控制技术中，其控制系统是主要的组成部份。
本门课程就是将电气控制系统作为主要的研究对象进行理论和实践这两个环节的学习和探讨。
在现今社会中，电气控制技术已在各行各业中被广泛应用，其电气控制系统已经是实现工业生产自动化的重要的技术手段。
因此，《电气控制技术》是一门理论性和实践性极强的专业技术课。
《电气控制技术》课程的学习内容1、电气控制系统中常用电器的基础知识；2、电气控制系统的基本控制原理；3、电气控制线路的基本环节；4、典型生产机械控制电路分析；5、电气控制线路的设计、原理图的绘制及元件选用；6、电气控制系统的日常保养与检修；7、实际操作。
学习《电气控制技术》课程的目的（基本要求）1、熟悉常用控制电器元件的结构、工作原理、用途、型号，并能够正确选用；2、熟悉电气控制线路的基本环节，对一般的电气控制线路具有独立分析能力；3、初步具有对相对比较简单的电气控制系统进行改造和设计的能力；4、初步具有对一般的继电器—接触器控制线路故障的分析、检查和排除故障的能力；5、初步具有独立完成相对简单控制电路的装配和调试能力。
重点掌握《电气控制技术》课程的内容1、常用控制电器元件的文字与图形符号（GB符号）；2、电气控制线路原理图的绘制规则；3、电气控制系统的基本控制原理、基本环节；4、典型的控制电路分析；5、常见故障的分析与解决方法。
重点掌握《电气控制技术》课程的内容1、常用控制电器元件的文字与图形符号（GB符号）；2、电气控制线路原理图的绘制规则；3、电气控制系统的基本控制原理、基本环节；4、典型的控制电路分析；5、常见故障的分析与解决方法。
总目录第1篇电气控制第1章常用低压控制电器第2章电气控制线路的基本环节第3章生产机械电气控制线路分析第4章电气控制线路的设计及元器件选择第2篇可编程控制器第5章可编程控制器的组成及工作原理第6章可编程控制器的指令第7章可编程控制器的应用第8章可编程控制器的通信及网络第1章常用低压控制电器◼1．1 主令电器◼1．2 低压开关类电器◼1．3 熔断器◼1．4 接触器◼1．5 继电器“电气”与“电器”的区别*什么是“电气”？“电气”是一个宏观的概念。

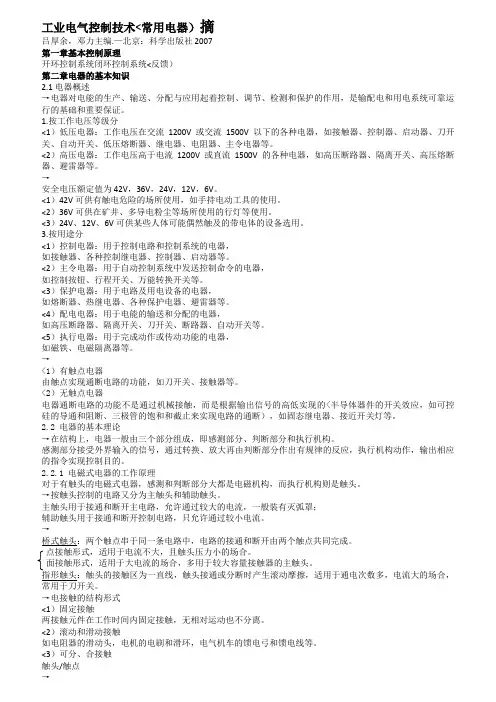

工业电气控制技术<常用电器）摘吕厚余，邓力主编.—北京：科学出版社 2007第一章基本控制原理开环控制系统闭环控制系统<反馈）第二章电器的基本知识2.1 电器概述→电器对电能的生产、输送、分配与应用起着控制、调节、检测和保护的作用，是输配电和用电系统可靠运行的基础和重要保证。
1.按工作电压等级分<1）低压电器：工作电压在交流1200V或交流1500V以下的各种电器，如接触器、控制器、启动器、刀开关、自动开关、低压熔断器、继电器、电阻器、主令电器等。
<2）高压电器：工作电压高于电流1200V或直流1500V的各种电器，如高压断路器、隔离开关、高压熔断器、避雷器等。
→安全电压额定值为42V，36V，24V，12V，6V。
<1）42V可供有触电危险的场所使用，如手持电动工具的使用。
<2）36V可供在矿井、多导电粉尘等场所使用的行灯等使用。
<3）24V、12V、6V可供某些人体可能偶然触及的带电体的设备选用。
3.按用途分<1）控制电器：用于控制电路和控制系统的电器，如接触器、各种控制继电器、控制器、启动器等。
<2）主令电器：用于自动控制系统中发送控制命令的电器，如控制按钮、行程开关、万能转换开关等。
<3）保护电器：用于电路及用电设备的电器，如熔断器、热继电器、各种保护电器、避雷器等。
<4）配电电器：用于电能的输送和分配的电器，如高压断路器、隔离开关、刀开关、断路器、自动开关等。
<5）执行电器：用于完成动作或传动功能的电器，如磁铁、电磁隔离器等。
→<1）有触点电器由触点实现通断电路的功能，如刀开关、接触器等。
<2）无触点电器电器通断电路的功能不是通过机械接触，而是根据输出信号的高低实现的<半导体器件的开关效应，如可控硅的导通和阻断、三极管的饱和和截止来实现电路的通断），如固态继电器、接近开关灯等。
2.2 电器的基本理论→在结构上，电器一般由三个部分组成，即感测部分、判断部分和执行机构。
工业电气控制技术<常用电器）摘吕厚余，邓力主编.—北京：科学出版社 2007第一章基本控制原理开环控制系统闭环控制系统<反馈）第二章电器的基本知识2.1 电器概述→电器对电能的生产、输送、分配与应用起着控制、调节、检测和保护的作用，是输配电和用电系统可靠运行的基础和重要保证。
1.按工作电压等级分<1）低压电器：工作电压在交流1200V或交流1500V以下的各种电器，如接触器、控制器、启动器、刀开关、自动开关、低压熔断器、继电器、电阻器、主令电器等。
<2）高压电器：工作电压高于电流1200V或直流1500V的各种电器，如高压断路器、隔离开关、高压熔断器、避雷器等。
→安全电压额定值为42V，36V，24V，12V，6V。
<1）42V可供有触电危险的场所使用，如手持电动工具的使用。
<2）36V可供在矿井、多导电粉尘等场所使用的行灯等使用。
<3）24V、12V、6V可供某些人体可能偶然触及的带电体的设备选用。
3.按用途分<1）控制电器：用于控制电路和控制系统的电器，如接触器、各种控制继电器、控制器、启动器等。
<2）主令电器：用于自动控制系统中发送控制命令的电器，如控制按钮、行程开关、万能转换开关等。
<3）保护电器：用于电路及用电设备的电器，如熔断器、热继电器、各种保护电器、避雷器等。
<4）配电电器：用于电能的输送和分配的电器，如高压断路器、隔离开关、刀开关、断路器、自动开关等。
<5）执行电器：用于完成动作或传动功能的电器，如磁铁、电磁隔离器等。
→<1）有触点电器由触点实现通断电路的功能，如刀开关、接触器等。
<2）无触点电器电器通断电路的功能不是通过机械接触，而是根据输出信号的高低实现的<半导体器件的开关效应，如可控硅的导通和阻断、三极管的饱和和截止来实现电路的通断），如固态继电器、接近开关灯等。
2.2 电器的基本理论→在结构上，电器一般由三个部分组成，即感测部分、判断部分和执行机构。
感测部分接受外界输入的信号，通过转换、放大再由判断部分作出有规律的反应，执行机构动作，输出相应的指令实现控制目的。
2.2.1 电磁式电器的工作原理对于有触头的电磁式电器，感测和判断部分大都是电磁机构，而执行机构则是触头。
→按触头控制的电路又分为主触头和辅助触头。
主触头用于接通和断开主电路，允许通过较大的电流，一般装有灭弧罩；辅助触头用于接通和断开控制电路，只允许通过较小电流。
→桥式触头：两个触点串于同一条电路中，电路的接通和断开由两个触点共同完成。
点接触形式，适用于电流不大，且触头压力小的场合。
面接触形式，适用于大电流的场合，多用于较大容量接触器的主触头。
指形触头：触头的接触区为一直线，触头接通或分断时产生滚动摩擦，适用于通电次数多，电流大的场合，常用于刀开关。
→电接触的结构形式<1）固定接触两接触元件在工作时间内固定接触，无相对运动也不分离。
<2）滚动和滑动接触如电阻器的滑动头，电机的电刷和滑环，电气机车的馈电弓和馈电线等。
<3）可分、合接触触头/触点→固定接触常采用面接触的形式，且电连接一般采用螺钉或铆钉等压紧，以加大压力，使接触电阻减小。
因为面接触的散热面积及热容量大，多用于大电流。
可分、合接触考虑到装配检修的方便和工作可靠，多采用点接触或线接触的形式。
电连接一般采用触头弹簧压紧，压力较小。
继电器触点压力小，多采用点接触的形式。
为了保证必要的压强，最大限度地破坏和清除膜电阻的影响，要求触点曲率半径要小。
→一般来说，点接触虽然膜电阻小，但是散热面积及热容量均小，所以多用于小电流。
线接触的压力集中，实际接触压力强度较大，在中等压力时接触电阻较小，线接触的优点还表现在可以使触头在闭合过程中有相对运动而自动净化、便于调整，因此广泛用于接触器、自动开关及高压开关电器的触头中。
2.2.3 开关电弧理论开关触头在大气中断开电路时，如果电路的电流超过0.25A，电路断开后加在触头间的电压超过12V，则在触头间隙<又称弧隙）中便会产生一团温度极高，发出强光和能够导电的气体——电弧。
1.触头间的电弧……4.开关电器典型灭弧装置1）简单灭弧利用机械或电弧电流本身产生的电动力拉长电弧，使之运动中不断与新鲜空气接触，为其冷却，使电弧熄灭。
刀开关，直动式交流接触器交流→桥式触点2>磁吹灭弧装置当电弧需要较大的电动力吹入灭弧室时，就要采用专门的磁吹装置。
磁吹灭弧装置可以用于低压直流和交流接触器中。
3）弧罩和纵缝灭弧装置常用耐弧塑料<如陶土、石英、三聚氰胺和MP-1塑料）制造的具有纵缝的灭弧室来限制弧区扩展并加速冷却以削弱热电离。
即可用于灭直流电流也可以用于灭交流电弧。
多用于低压开关电器，也可用于3-10kv的高压开关电器。
4）栅片灭弧装置绝缘栅片灭弧装置是利用电弧自身磁场产生的电动力拉长电弧，并使电弧与绝缘栅片紧密接触的过程中迅速冷却。
金属栅片是将电弧分割为多段短弧，利用增大近极区电压降来加强灭弧效果。
→适用于高、低压直流和交流开关电器，以低压交流并联开关电器用的较多。
5）固体气体灭弧装置利用能产生气体的固体绝缘材料，如钢纸、有机玻璃等兼作绝缘管和灭弧室，主要用于高、低压熔断器。
6）石英砂灭弧装置主要用于高、低压熔断器。
石英砂填充在绝缘管内作灭弧介质。
7）油吹灭弧装置以变压器油为介质。
产生电弧后，电弧将油气化、分解形成油气。
一般用于高低压电器中，如油开关。
8>气体吹弧装置利用压缩空气来熄灭电弧；空气，SF6。
9）真空灭弧装置介质必须通过电子碰撞气体粒子使之电离才能产生更多的电子。
而真空中的气体很稀薄，电子的自由行程远大于触头间的距离。
10>无弧分断一是在交流电流自然过零时，以极快的速度使动静触头分离。
二是采用电子灭弧装置。
在触头的两端并联晶闸管，让晶闸管承担电路的通断。
在触头断开时将其电压控制在极低的范围内，从而避免电弧的产生。
第三章常用电器3.1 控制电器3.1.1 接触器接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。
在功能上，接触器除了能自动切换外，还具有手动开关所缺乏的远距离操作功能和失压<或欠压）保护功能，它虽然具有一定的过载能力，但却不能切断短路电流，也不具备过载保护功能。
→直流接触器和电流20A以上的交流接触器均装有灭弧装置。
→主触头用于接通或断开主电路，允许通过较大的电流。
辅助触头用于接通或断开控制电路，只能通过较小的电流，且不设灭弧装置，因此不能用来分合主电路。
→电磁式接触器是根据电磁原理工作的，当吸引线圈通电后在静铁心中产生磁场，在衔铁气隙处产生电磁吸力，当电磁吸力大于反力时才能使衔铁产生闭合动作，主触头在衔铁的带动下闭合接通电路。
与此同时，衔铁还要带动辅助触头动作，使常闭触头断开，常开触头闭合。
当线圈断电或电压显著降低时，吸力消失或减弱到小于反力时，衔铁在释放弹簧作用下复位，主、辅触头又恢复到原来状态。
2.接触器的符号和型号的意义a）线圈b）常开触头c）常闭触头2）接触器的型号和分类<1）型号意义C J □—□—□/ □接触器极数交流额定电流设计序号B表示栅片灭弧C Z□—□—□/ □接触器常闭触头数直流常开触头数设计序号额定电流<2）接触器的分类电磁接触器，液压接触器，气动接触器；交流接触器，直流接触器3.接触器的主要技术参数<1）额定电压指接触器铭牌上的额定电压，也就是主触头的额定电压。
选用时必须与被控制的负载回路的额定电压相同。
<2）额定电流主触头的额定工作电流<3）吸引线圈的额定电压直流：24V，48V，110V，220V，440V；交流：36V，127V，220V，380V。
→考虑到电网电压的波动，允许接触器的线圈电压超过额定值的5%，线圈的温升不会超过绝缘材料的允许温升。
2）接触器的选择<1）接触器的类型选择根据接触器所控制的负载性质，选择直流接触器或交流接触器。
交流负载→交流接触器；直流负载→直流接触器如果控制系统中主要是交流电动机，且直流负载的容量比较小时，也可全用交流接触器。
3.1.2 控制继电器→继电器是一种根据电或非电信号的变化来接通或断开小电流电路，实现远距离自动控制和保护的自动控制电路。
输入量可以是电流、电压等电量，也可以是温度、时间、速度等非电量，而输出则是触头的动作或电参数的变化。
1.继电器的分类<1）按动作原理分：电磁式、磁电式、感应式、电动式、温度<热）、光电式、压电式继电器。
<7）按用途分：控制、保护继电器、信号继电器和安全继电器2.电磁式继电器的结构和型号→继电器和接触器的主要区别是：①接触器只有在一定的电压信号下动作；而继电器的输入量可以是各种物理量。
②接触器的主要任务是控制主电路的通断，强化执行功能；继电器实现对各种信号的感测，强化感测的灵敏性，动作的准确性及反应的快速性，其触点无主、辅助触头之分，通常接在小容量的控制电路中，一般不用灭弧装置。
2）电磁式继电器的型号继电器的种类：T——通用继电器；L——电流继电器；Z——中间继电器；S——时间继电器J □□—□□常闭触点处常开触点处设计序号继电器的种类继电器3）电磁式继电器的的图形符号<a ）线圈<b ）常开触头<c ）常闭触头3.继电器的主要技术参数1）额定参数<1）继电器的额定电压<电流）：指继电器线圈电压<电流）的额定值。
<2）吸合电压<电流）：指使继电器衔铁开始运动时线圈电压<电流）值。
<3）释放电压<电流）：指衔铁开始返回时，线圈的电压<电流）值。
2）动作时间 吸合时间，释放时间一般电磁式继电器的动作时间为0.05～0.2s ，快速继电器的动作时间小于0.05s ，动作时间大于0.2s 的为延时继电器。
3）整定值根据控制要求，对继电器的吸合<释放）电压或电流进行人为的调节的数值。
一般电磁继电器是通过调节调整弹簧的松紧程度，改变非磁性垫片的厚度和改变初始气隙的大小来调节整定值。
4）返回系数返回系数为释放电压<电流）与吸合电压<电流）之比，用K 表示。
不同继电器的K 值不同。
控制继电器，K<0.4，以避免电源电压短时间的降低而自行释放。
保护继电器，要求较高的返回系数K>0.6，使之能反映较小输入量的波动范围。
4.几种控制继电器1）电压继电器和电流继电器→电压继电器：用于电力拖动系统的电压保护和控制，其触点的动作范围与线圈的电压大小有关，使用时电压继电器的线圈与负载并联。
过电压继电器，欠电压继电器，零电压继电器。
电压继电器的文字符号位KV 。
