电脑故障维修：ATX电源的通病及维修方法

ATX电源的电路原理及常见故障检修详解1.ATX电源的工作原理ATX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。

整个电路的核心是脉宽调制(PWM)控制芯片，多数ATX电源都采用TL494(或其替代芯片)，利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。

2.如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。

由于ATX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。

那么，怎样判定是ATX电源故障还是主板故障呢?ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，如图2所示，其中14脚(绿色线)为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。

当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭;当主板使PS-ON信号为低电平时，电源工作，向主板供电。

当ATX 电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。

当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线(黑色线)用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。

3.ATX电源常见故障维修(l)无300V直流电压。

这种故障，首先从交流输入插座查起，保险管、整流二极管(桥)、滤波电容是常坏的元件。

找到损坏元件后，还要检查主变换电路大功率开关管及其附属电路，在保证其正常时，才可以加电，因为这种故障通常是山大功率元件损坏后引起的。

大功率管多采用MJE13007(400V/8A/75W)，是故障率最高的元件，更换时要选用性能参数等于或高于原参数的管子，最好选用原型号的管子，还要注意两个管子的参数应一致。

(2)通电后辅助电源正常，启动电源各路主电压无输出。

这种故障有两种可能，一是主变换电路有故障，二是控制部分损坏。

ATX电源工作原理及检修一、ATX电源的工作原理：ATX电源主要由变压器、整流电路、滤波电路、稳压器、保护电路和风扇等组成。

1.变压器：ATX电源的变压器具有两个独立的线圈，一个用于提供3.3V和5V的直流电压，另一个用于提供12V的直流电压。

2.整流电路：变压器产生的交流电经过整流桥转换成直流电，用于供给电脑的其他组件。

3.滤波电路：直流电需要通过滤波电路进行滤波处理，以去除电源中的噪声和纹波信号，提供干净的电源给后续的电路。

4.稳压器：稳压器用于将直流电源稳定在特定的电压值，确保电压的稳定性并避免电压波动对电脑的损害。

5.保护电路：ATX电源内置了多种保护机制，如过压保护、过流保护和过载保护等，以保护电源和电脑设备的安全。

6.风扇：ATX电源通常还配备有内置的风扇，用于散热，以保持电源的工作温度在安全范围内。

二、ATX电源的检修方法：1.检查电源开关：若电脑无法启动，首先检查电源开关是否处于合适的位置，确定是否故障。

2.检查电源插头：确保电源插头与电源连接良好，没有接触不良和损坏。

3.检查电源线路：检查电源线路是否有明显的损坏，如果发现有损坏，需更换电源线路。

4.检查电源风扇：检查电源风扇是否正常运转，如果风扇无法工作，可能是电源故障导致，需要更换电源。

5.检查电源供电能力：如果电脑运行时频繁出现重启或电源不足的情况，可能是电源供电能力不足，需要更换功率更大的电源。

6.检查电源的稳定性：使用万用表测量电源的输出电压，确保输出电压稳定在标准范围内。

7.检查保护电路：若出现过载、过压等情况，电源通常会自动断电，此时需要排除故障原因，修复后重新启动电源。

8.清理电源内部灰尘：久未清理的电源内部会积聚大量灰尘，影响散热效果，造成过热，应清理电源内部灰尘。

总结：ATX电源是电脑的重要组成部分，它的工作原理和检修方法对于电脑的正常运行至关重要。

通过了解ATX电源的工作原理，可以更好地理解电源的工作过程和故障排除方法，并且定期对电源进行检查和维护，可以保证电脑的稳定运行和延长电源的使用寿命。

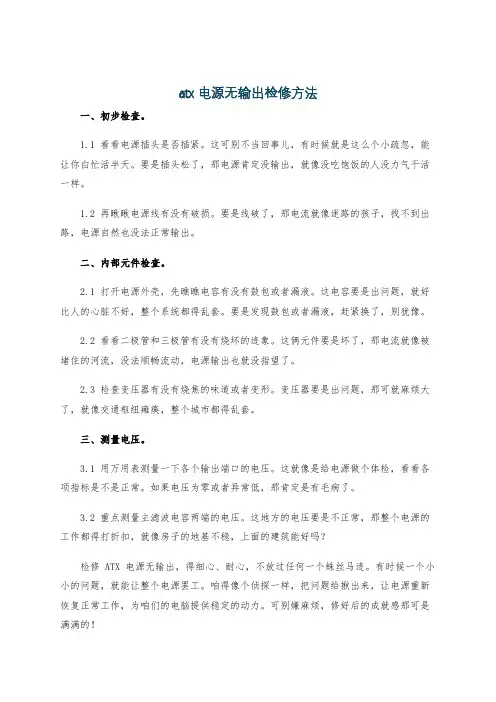

atx电源无输出检修方法
一、初步检查。

1.1 看看电源插头是否插紧。

这可别不当回事儿，有时候就是这么个小疏忽，能让你白忙活半天。

要是插头松了，那电源肯定没输出，就像没吃饱饭的人没力气干活一样。

1.2 再瞅瞅电源线有没有破损。

要是线破了，那电流就像迷路的孩子，找不到出路，电源自然也没法正常输出。

二、内部元件检查。

2.1 打开电源外壳，先瞧瞧电容有没有鼓包或者漏液。

这电容要是出问题，就好比人的心脏不好，整个系统都得乱套。

要是发现鼓包或者漏液，赶紧换了，别犹豫。

2.2 看看二极管和三极管有没有烧坏的迹象。

这俩元件要是坏了，那电流就像被堵住的河流，没法顺畅流动，电源输出也就没指望了。

2.3 检查变压器有没有烧焦的味道或者变形。

变压器要是出问题，那可就麻烦大了，就像交通枢纽瘫痪，整个城市都得乱套。

三、测量电压。

3.1 用万用表测量一下各个输出端口的电压。

这就像是给电源做个体检，看看各项指标是不是正常。

如果电压为零或者异常低，那肯定是有毛病了。

3.2 重点测量主滤波电容两端的电压。

这地方的电压要是不正常，那整个电源的工作都得打折扣，就像房子的地基不稳，上面的建筑能好吗？
检修 ATX 电源无输出，得细心、耐心，不放过任何一个蛛丝马迹。

有时候一个小小的问题，就能让整个电源罢工。

咱得像个侦探一样，把问题给揪出来，让电源重新恢复正常工作，为咱们的电脑提供稳定的动力。

可别嫌麻烦，修好后的成就感那可是满满的！。

检修ATX开关电源，应从PS-ON和PW-OK、+5V SB信号人手。

脱机带电检测ATX电源待机状态时，+5V SB、PS-ON信号高电平，PW-OK低电平，其他电压无输出。

A TX电源由待机状态转为启动受控状态的方法是：用一根导线把A TX插头14脚PS-ON信号，与任一地端3、5、7、13、15、16、17中的一脚短接，此时PS-ON 信号为零电平，PW-OK、+5V SB信号为高电平，开关电源风扇旋转，A TX插头+3.3V、+5V、+12V有输出。

一、常见故障分析与处理1．电源无输出当电源在有负载情况下，测量不出各输出端的直流电压时即认为电源无输出。

这时应先打开电源检查保险丝，通过保险丝熔断情况来分析故障范围。

1）保险丝熔断并发黑说明有严重短路现象，应重点检查整流滤波和功率逆变电路。

(1)交流滤波电容C3、C4因交流浪涌电压击穿而短路，有些ATX电源交流滤波电路比较复杂，应检查是否有短路的元件。

(2)交流主回路桥式整流电路中某个二极管击穿。

损坏原因：由于直流滤波电容C5、C6一般为330μF或470μF 的大容量电解电容，瞬间充电电流可达20A以上。

所以瞬间大容量的浪涌电流易造成整流桥中某个性能略差的整流管烧坏。

另外交流浪涌电压也会击穿整流二极管而短路。

(3)整流滤波电路中的直流滤波电容C5、C6击穿，甚至发生爆裂现象。

损坏原因：由于大容量的电解电容耐压一般为200V左右，而实际工作电压达到150V左右，接近额定值。

因此，当输入电压产生波动或某些电解电容质量较差时，就容易发生击穿电容现象。

另外当电解电容发生漏电时，就会严重发热而爆裂。

(4)直流变换电路中的功率开关晶体管VT1、VT2和换向二极管VD1、VD2击穿损坏。

损坏原因：由于整流滤波后的输出电压一般高达300V左右，逆变功率开关管的负载又是感性负载，漏感所形成的电压峰值可能接近于600V，而VT1、VT2的耐压Vceo只有450V左右。

ATX电源维修简介ATX（Advanced Technology Extended）电源是一种常见的计算机电源规格，广泛应用于个人电脑和服务器。

然而，由于长时间使用、过载、温度过高等原因，ATX电源可能会出现故障。

本文将介绍常见的ATX电源故障原因、维修方法和预防措施。

常见故障原因1. 电源无法启动当按下计算机电源开关时，电源无法启动的问题可能是由以下原因引起：•电源开关故障：检查电源开关是否正常工作，如果不工作，可以更换开关。

•电源线路故障：检查电源线路是否插入插座并连接到电源。

如果线路没有问题，则可能是电源线路的电压过低或电压过高导致的，需要使用电压测试仪进行检查。

•主板故障：如果以上两种情况都没有问题，可能是主板短路或损坏导致的问题。

此时建议将主板送修或更换。

2. 电源过热ATX电源在长时间使用或过载情况下，可能会出现过热的问题。

过热可能会导致电源关闭或损坏。

•清理电源风扇：过热的一个常见原因是电源风扇堆积灰尘或无法正常工作。

定期清理电源风扇，确保其正常运转。

•保持通风良好：确保计算机电源周围的通风良好，避免堵塞，以便散热。

3. 电源输出不稳定电源输出不稳定可能导致计算机无法正常运行，甚至造成数据丢失或硬件损坏。

•更换电源：如果电源输出不稳定，可能是电源老化或内部元件故障造成的。

建议更换电源。

•检查电源连接：检查电源连接是否稳固。

不稳定的连接有可能导致不稳定的电源输出。

维修方法1. 电源开关维修如果电源开关无法正常工作，可以进行以下维修方法：1.关闭电源，并拔下电源线。

2.打开电脑机箱，找到电源开关线连接处。

3.使用万用表测试电源开关按钮是否没有响应。

如果没有响应，说明电源开关已损坏。

4.需要更换损坏的电源开关。

在更换前，确保购买适配的电源开关。

2. 清理电源风扇清理电源风扇可以防止过热问题。

1.关闭电源，并断开电源线。

2.打开电脑机箱，找到电源风扇位置。

3.使用吹气罐或专用电脑清洁工具清理电源风扇上的灰尘。

电脑ATX电源工作原理及检修(附带图纸）ATX电源工作原理及检修检修ATX开关电源，从+5VSB、PS-ON和PW-OK信号入手来定位故障区域，是快速检修中行之有效的方法。

一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON 控制信号的组合来实现电源的开启和关闭。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、、各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

二、控制电路的工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

ATX开关电源维修教程详细一、概述ATX开关电源是以开关电源技术为基础的一种计算机电源，广泛应用于个人计算机和服务器中。

其特点是高效率、稳定性好、寿命长、体积小等。

然而，在长期使用或者老化的情况下，开关电源也会出现各种故障，比如电源不开机、无输出、电源输出不稳定等。

二、常见故障及解决方法1.电源不开机1.1检查电源插头是否插牢，电源插头是否与插座连接良好。

1.2检查电源开关是否打开，尝试按下电源开关。

1.3检查电源线是否损坏，是否接触不良，是否短路等。

1.4检查主板上的电源插座是否正常，是否松动等。

1.5如果以上方法都无效，可能是电源故障，需要更换电源。

2.无输出2.1检查电源线是否插好，电源插头是否连接良好。

2.2检查主机内部电源连接线是否松动、脱落等。

2.3检查电源线是否损坏、接触不良等。

2.4检查主板上的电源插座是否正常，是否松动等。

2.5如果以上方法都无效，可能是电源故障，需要更换电源。

3.电源输出不稳定3.1检查电源线是否插好，电源插头是否连接良好。

3.2检查主机内部电源连接线是否松动、脱落等。

3.3检查电源线是否损坏、接触不良等。

3.4检查主板上的电源插座是否正常，是否松动等。

3.5检查电源风扇是否正常运转，如果运转不良，可能会导致电源过热而使输出不稳定。

3.6如果以上方法都无效，可能是电源故障，需要更换电源。

三、安全注意事项1.在检修电源时，务必先将电源插头拔出，避免触电危险。

2.在更换电源时，务必选择适配的电源，使用规格不符的电源可能会造成设备损坏和人身安全危险。

3.遵守正确的操作步骤和维修要求，避免操作错误或违规操作。

四、维修工具及材料1.万用表：用于测量电源的电压、电流等参数。

2.扳手、螺丝刀等工具：用于拆装电脑主机和电源。

3.替换电源：如果电源无法修复，需要更换新的电源。

总结：ATX开关电源的维修主要涉及到电源不开机、无输出、电源输出不稳定等常见故障。

在维修过程中，需要注意安全事项，遵循正确的操作步骤和维修要求。

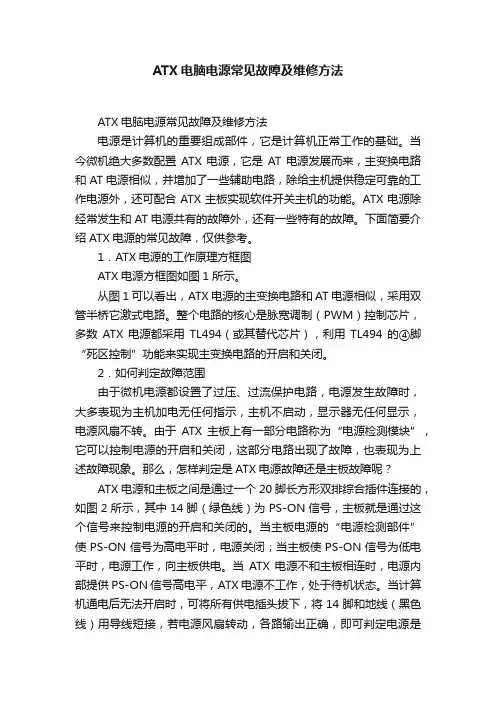

ATX电脑电源常见故障及维修方法ATX电脑电源常见故障及维修方法电源是计算机的重要组成部件，它是计算机正常工作的基础。

当今微机绝大多数配置ATX电源，它是AT电源发展而来，主变换电路和AT电源相似，并增加了一些辅助电路，除给主机提供稳定可靠的工作电源外，还可配合ATX主板实现软件开关主机的功能。

ATX电源除经常发生和AT电源共有的故障外，还有一些特有的故障。

下面简要介绍ATX电源的常见故障，仅供参考。

1．ATX电源的工作原理方框图ATX电源方框图如图1所示。

从图1可以看出，ATX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。

整个电路的核心是脉宽调制（PWM）控制芯片，多数ATX电源都采用TL494（或其替代芯片），利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。

2．如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。

由于ATX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。

那么，怎样判定是ATX电源故障还是主板故障呢？ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，如图2所示，其中14脚（绿色线）为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。

当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭；当主板使PS-ON信号为低电平时，电源工作，向主板供电。

当ATX电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。

当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线（黑色线）用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。

3．ATX电源常见故障维修（l）无300V直流电压。

这种故障，首先从交流输入插座查起，保险管、整流二极管（桥）、滤波电容是常坏的元件。

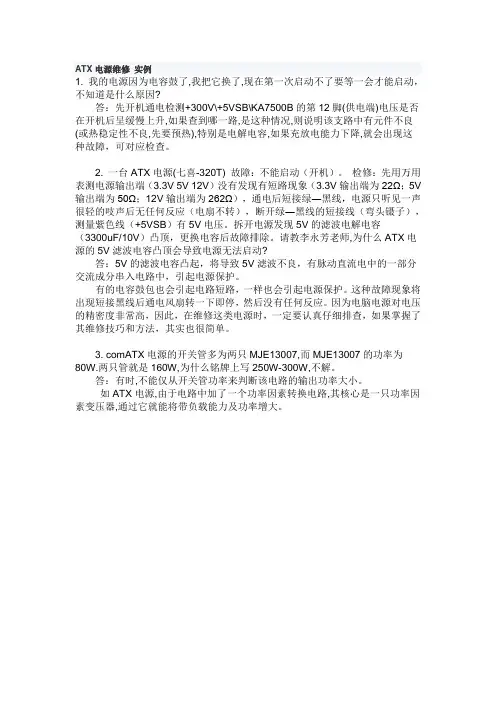

ATX电源维修实例1. 我的电源因为电容鼓了,我把它换了,现在第一次启动不了要等一会才能启动，不知道是什么原因?答：先开机通电检测+300V\+5VSB\KA7500B的第12脚(供电端)电压是否在开机后呈缓慢上升,如果查到哪一路,是这种情况,则说明该支路中有元件不良(或热稳定性不良,先要预热),特别是电解电容,如果充放电能力下降,就会出现这种故障，可对应检查。

2. 一台ATX电源(七喜-320T) 故障：不能启动（开机）。

检修：先用万用表测电源输出端（3.3V 5V 12V）没有发现有短路现象（3.3V输出端为22Ω；5V 输出端为50Ω；12V输出端为262Ω），通电后短接绿―黑线，电源只听见一声很轻的吱声后无任何反应（电扇不转），断开绿―黑线的短接线（弯头镊子），测量紫色线（+5VSB）有5V电压。

拆开电源发现5V的滤波电解电容（3300uF/10V）凸顶，更换电容后故障排除。

请教李永芳老师,为什么ATX电源的5V滤波电容凸顶会导致电源无法启动?答：5V的滤波电容凸起，将导致5V滤波不良，有脉动直流电中的一部分交流成分串入电路中，引起电源保护。

有的电容鼓包也会引起电路短路，一样也会引起电源保护。

这种故障现象将出现短接黑线后通电风扇转一下即停，然后没有任何反应。

因为电脑电源对电压的精密度非常高，因此，在维修这类电源时，一定要认真仔细排查，如果掌握了其维修技巧和方法，其实也很简单。

3. comATX电源的开关管多为两只MJE13007,而MJE13007的功率为80W.两只管就是160W,为什么铭牌上写250W-300W,不解。

答：有时,不能仅从开关管功率来判断该电路的输出功率大小。

如ATX电源,由于电路中加了一个功率因素转换电路,其核心是一只功率因素变压器,通过它就能将带负载能力及功率增大。

4. 一个ATX电源爆掉两滤波电容,换好后测量-12V高至-9.8V,其它电压正常.求解决方法。

答：先测试一下+5V和+12V以及+3.3V电压是否正常.如正常,则是该支路故障,可查输出端的双二极管及电解滤波电容;如也不正常,则是开关管,电阻,另两只辅助电源管或二极管等性能不良,可更换试之。

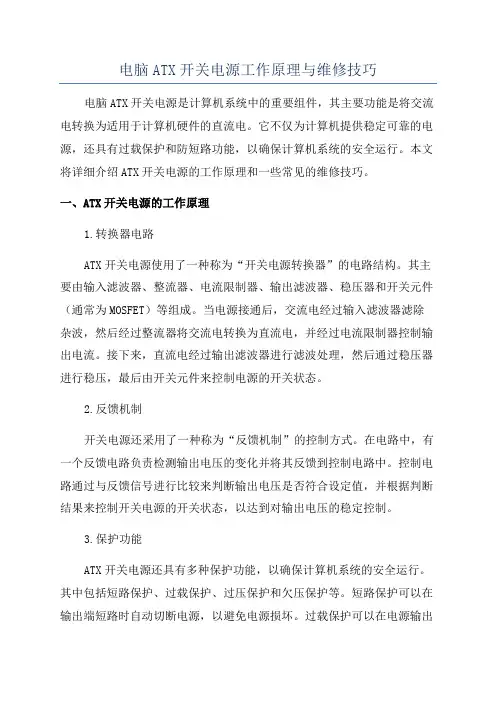

电脑ATX开关电源工作原理与维修技巧电脑ATX开关电源是计算机系统中的重要组件，其主要功能是将交流电转换为适用于计算机硬件的直流电。

它不仅为计算机提供稳定可靠的电源，还具有过载保护和防短路功能，以确保计算机系统的安全运行。

本文将详细介绍ATX开关电源的工作原理和一些常见的维修技巧。

一、ATX开关电源的工作原理1.转换器电路ATX开关电源使用了一种称为“开关电源转换器”的电路结构。

其主要由输入滤波器、整流器、电流限制器、输出滤波器、稳压器和开关元件（通常为MOSFET）等组成。

当电源接通后，交流电经过输入滤波器滤除杂波，然后经过整流器将交流电转换为直流电，并经过电流限制器控制输出电流。

接下来，直流电经过输出滤波器进行滤波处理，然后通过稳压器进行稳压，最后由开关元件来控制电源的开关状态。

2.反馈机制开关电源还采用了一种称为“反馈机制”的控制方式。

在电路中，有一个反馈电路负责检测输出电压的变化并将其反馈到控制电路中。

控制电路通过与反馈信号进行比较来判断输出电压是否符合设定值，并根据判断结果来控制开关电源的开关状态，以达到对输出电压的稳定控制。

3.保护功能ATX开关电源还具有多种保护功能，以确保计算机系统的安全运行。

其中包括短路保护、过载保护、过压保护和欠压保护等。

短路保护可以在输出端短路时自动切断电源，以避免电源损坏。

过载保护可以在电源输出超过额定负载时自动切断电源，以保护电源和计算机硬件。

过压保护可以在输出电压超过设定值时自动切断电源，防止电压过高对硬件造成损害。

欠压保护则可以在输出电压低于设定值时自动切断电源，以避免电压过低导致计算机功能异常。

二、ATX开关电源的维修技巧1.检查电源线路当电脑无法启动或无法正常工作时，首先应检查电源线路是否正常连接。

确保电源线插头牢固连接在电源和电源插座上，并检查电源线是否有损坏。

2.检查输入电压ATX开关电源一般支持输入电压范围为100V-240V，但在实际使用中，输入电压可能有波动。

ATX电源电路原理分析及维修教程ATX电源是电脑主机中非常重要的一个组成部分，它主要负责将交流电转换为直流电，供给计算机各个硬件设备所需的电能。

在使用过程中，由于各种原因，ATX电源可能会出现故障，所以了解ATX电源的原理和维修方法非常重要。

首先，让我们来分析ATX电源的工作原理。

ATX电源主要包含以下几个部分：1.输入电路：输入电路接收交流电，负责将交流电转换为直流电，并将电压稳定在所需的数值范围内。

输入电路还包括过载保护电路，以防止电流过大造成损坏。

2.电源控制电路：电源控制电路负责监控电源的工作状态，并根据需要控制输出电压和电流的稳定性。

该电路还包括电源开关，以便打开或关闭电源。

3.输出电路：输出电路将稳定的直流电供给计算机各个硬件设备，如主板、显卡、硬盘等。

输出电路还包括过流保护和短路保护电路，以防止电流过大和短路造成损坏。

在了解了ATX电源的工作原理后，下面是一些常见的ATX电源故障和维修方法：1.电源无法启动：如果电源无法启动，可能是由于电源开关故障造成的。

此时可以通过更换电源开关来解决问题。

2.电源无法提供足够的电力：如果电源无法提供足够的电力，可能是由于输出电路或者输入电路存在故障。

可以通过检查输出电路和输入电路的元件，如电容、电阻等是否正常来确定问题，并进行更换修复。

3.电源发出噪音：电源发出噪音可能是由于风扇故障或者元件松动引起的。

可以通过检查风扇是否正常工作和重新连接元件来解决问题。

4.电源烧毁：电源烧毁可能是由于过载或者短路引起的。

可以通过检查过流保护和短路保护电路是否正常来确定问题，并进行修复。

维修ATX电源时，需要注意以下几点：1.在拆卸和检修电源时，一定要断开电源供电，以免触电或导致其他危险。

2.检查电源元件时，可以使用万用表、电压表和电流表等工具，保证测量的准确性。

3.在更换元件时，应选择符合规格要求的元件，并进行正确的安装和连接。

总结起来，ATX电源是电脑主机中非常重要的一个组成部分，理解其工作原理并掌握维修方法非常重要。

显示器常见故障及解决办法当显示器出现故障时，调试亮度、水平、帧频、对比度等无效的话，一般需要打开塑料外壳进行修理。

这时可细心松开底座和背面板上的螺丝，将显示器的塑料外壳卸下，用酒精棉球擦拭内部各部件，高压包及高压线要重点清洁。

但对显象管后面涂有碳粉的部位不要擦，因为它将作为显象管阳极的一部分，并担任阳极电压的滤波电容。

对印刷板上的半可调电阻，不要使其改变位置。

显示器的外壳，要用洗洁精水擦干净，待晾干后再装上。

1、当显示器上出现一条亮的横线，其它的地方无字符一般这种情况是显示器的帧扫描电路出了问题，这时应检查芯片及周围的电路。

2、显示器上出现一条竖的亮线，其它的地方无字符一般故障在行扫描电路，即偏转板有高压而无行扫描。

这时要检查行输出管、高压整流管、阻尼二极管及周围电路，或行输出管口前级振荡、偏转线圈。

3、屏幕上无任何显示故障常发生在电源部分及行扫描电路，这时可检查电源、高压、行输出管及阻尼管出了什么问题。

4、屏幕上字符左右扭动故障是由于电源不稳或行输出管特性不好，主要应检查电源部分成行输出管。

5、屏幕上显示的字符，左边大，右边小故障显示可以断定行输出电路S校正电路出了问题，这时要检查相应的S校正电感，电容。

7、屏幕上显示的字符的字型太长一般是帧幅的问题，调整帧幅控制电位器到最佳位置。

8、显示器内高压打火原因有两种：一是灰尘太多引起高压漏电；二是由于高压帽绝缘不良，只要除尘和换高压帽就能解决问题了。

显示器（CRT）的主要电路简介阴极射线管（CRT）诞生已有100多年了。

几十年来CRT显示器不断发展、不断完善，其出色的显示性能在市场上久盛不衰，一直占据着全球微机显示器的主要市场。

在计算机显示系统的发展历程中，显示器从最初的MDA经历了CGA，EGA，VGA，SVGA等工作标准的变迁，从而使显示器的内部电路从以前的固定行频近似于电视机的电路，演变为今天独立的多行频电路结构，主要由以下几组主要功能电路组成：1。

电脑ATX电源各类常见故障有什么？怎么解决？脑电源如果出现问题电脑就无法使用，因为没有电源供应电力，硬件的优势再大也没用。

那电脑电源出现故障怎么修理呢?下面小编为大家带来电脑常见的电源故障原因和修理方案，一起来看看吧!一. 长城ATX-300P4-PFC型电脑电源，按压启动按钮，电脑没有任何反应打开主机箱盖，拔下20针排插，通电测得绿线端有3.67V电压，紫线端有5.08V电压，说明电源辅助电路工作正常，估计是功率开关管损坏无法工作。

1.故障初析从机箱里拆出电源盒，打开盒盖，拔掉抗干扰电感线圈插头和电源进线插头，焊脱散热风扇引线，拆出电路板，把灰尘清除干净，以便检修。

先在市电输入端焊接一条临时电源线，把抗干扰线圈的插座处用导线短接，以便通电检测。

经加电测量，待机时ICI(KA7500B)的供电端(12)脚电压为16.06V，(14)脚的基准电压为4.98V，(KA7500B)死区控制端④脚为4.23V，说明IC1基本是好的。

为了方便监视，在12V和5V的输出端都焊接汽车用的12V/100W灯泡做假负载。

通电，试把PS-ON绿线端和任意的黑线短路，灯泡不亮。

这时测量IC1的④脚电位从4.23V下降为3.86V，虽能下降，但仍不能为低电平，导致IC1无法振荡工作，所以输出无电压，灯泡不亮。

试对IC1④脚直接短路，灯泡便亮了起来，初步判定IC1是好的，问题应查四电压比较器IC2(LM339N)和相关的电路(见附图)。

2.开/关机原理根据原理图分析，启动时IC1的④脚要为低电平，必须具备两个条件：其一是Q7必须截止使D22也截止;其二是IC2A的②脚必须为低电平使D26也截止。

从开/关机电路工作情况看，待机时Q8和Q7应都为导通状态，那么IC1的⑩脚基准电压经Q7的ec极和R40使D22也导通，才能为IC1的死区控制端④脚提供待机高电平电位。

开机时，由于PS-ON 被拉为低电平，D27截止，使Q8的b极失去偏置，Q8截止，使Q7的b极反偏也截止，Q7截止c极就无电压输出，那么D22也反偏截止，终止对IC1④脚提供高电平。

电脑ATX电源各类常见故障维修实例一.长城ATX-300P4-PFC型电脑电源，按压启动按钮，电脑没有任何反应打开主机箱盖，拔下20针排插，通电测得绿线端有3.67V电压，紫线端有5.08V 电压，说明电源辅助电路工作正常，估计是功率开关管损坏无法工作。

1.故障初析从机箱里拆出电源盒，打开盒盖，拔掉抗干扰电感线圈插头和电源进线插头，焊脱散热风扇引线，拆出电路板，把灰尘清除干净，以便检修。

先在市电输入端焊接一条临时电源线，把抗干扰线圈的插座处用导线短接，以便通电检测。

经加电测量，待机时ICI（KA7500B）的供电端（12）脚电压为16.06V，（14）脚的基准电压为4.98V，死区控制端④脚为4.23V，说明IC1基本是好的。

为了方便监视，在12V和5V的输出端都焊接汽车用的12V/100W灯泡做假负载。

通电，试把PS-ON绿线端短路，灯泡不亮。

这时测量IC1的④脚电位从4.23V下降为3.86V，虽能下降，但仍不能为低电平，导致IC1无法振荡工作，所以输出无电压，灯泡不亮。

试对IC1④脚直接短路，灯泡便亮了起来，初步判定IC1是好的，问题应查四电压比较器IC2（LM339N）和相关的电路（见附图）。

2.开/关机原理根据原理图分析，启动时IC1的④脚要为低电平，必须具备两个条件：其一是Q7必须截止使D22也截止；其二是IC2A的②脚必须为低电平使D26也截止。

从开/关机电路工作情况看，待机时Q8和Q7应都为导通状态，那么IC1的⑩脚基准电压经Q7的ec极和R40使D22也导通，才能为IC1的死区控制端④脚提供待机高电平电位。

开机时，由于PS-ON被拉为低电平，D27截L，使Q8的b极失去偏置，Q8截止，使Q7的b极反偏也截止，Q7截止c极就无电压输出，那么D22也反偏截止，终止对I（1④脚提供高电平。

故障时测量Q7集电极电压为0V，说明这部分开/关机电路工作正常。

开机时因Q8截止，D23也截止，那么IC2A的⑤脚电位就上升到设定值（⑤脚电位就是R60、D24和R84、RR66及并联的RR61的分压值）约为1.88V，比④脚1.35V高，那么②脚就会输出高电平，所以应该怀疑的对象还是比较器IC2A及相关的电路。

ATX电源原理及常见故障检修电脑ATX开关电源工作原理与维修技巧类别：单片机/DSP 阅读：10286本文以PDL-250型电脑ATX开关甩源为例，介绍其工作原理和多种故障的维修思路以及维修技巧，供参考。

 一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障ATX 开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑ATX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

电脑ATX开关电源工作原理与维修技巧一、工作原理ATX电源是电脑中常见的一种开关电源，其主要功能是将交流电转换为直流电提供给电脑使用，同时还能为电脑提供一定的保护功能。

ATX电源的电路主要由输入滤波、PWM控制器、变压器、输出整流滤波等部分组成。

用户将交流电连接到电源的输入端口，电源对该电压进行滤波和整流，然后将动态变化的直流电转换为需要的电压。

处理完这些步骤后，ATX电源通过IDE 和CPU的连接口向电脑提供直流电。

二、维修技巧ATX电源在工作中经常会出现一些故障，比如电源开不了、电源释放的蜂鸣声等。

下面是一些常见的维修技巧：1. 接触不良有时电源无法正常开启的原因是接触松动。

此时，需要检查电源与连接电缆之间的接触情况。

可能需要拆开电源，清除接触处的灰尘、腐蚀物，并确保金属部件间有充分的接触。

2. 故障元件电源的故障元件很少，其中最常见的是变压器和电容。

如果在检查接触不良后没有发现问题，则需要拆开电源检查电容器和变压器是否出现短路或损坏现象。

如果出现了这些问题，需要更换故障元件。

3. 清洁维护ATX电源的内部很容易收集灰尘，这可能会导致散热效果不佳。

因此，需要经常用吸尘器或者零尘布进行清洁维护，以保证电源正常工作。

4. 鉴定电源工作状态当电源发生故障时，需要进行分析诊断。

比如有些电源的状态显示器可以通过颜色变化或灯光来标示电源的状态。

所以需要对电源的指示灯状态进行鉴定，以及排除可能的错误。

三、如何安全地维修电源当维修电源时，需要采取一些安全措施，以防止电源的高电压对用户造成损伤。

下面是一些值得注意的地方：1. 关闭电源在拆解电源之前，需要确保电源已经完全关闭，以避免因为误操作而受伤。

2. 避免静电静电可能会损坏电源中的电路件，因此需要穿戴相应的防静电设备，同时也要保持工作区域的干燥，减少静电产生。

3. 注意高高压电容器当要处理电源中的电容器时，需要特别小心。

在处理时，需要先通过一个电阻将电容器引线连接在同一个地方，然后才能进行操作。
