材料现代研究方法(9透射电镜成像)

透射电镜成像原理
透射电镜是一种常用的电子显微镜，用于观察和研究材料中的微观结构。

它利用电子的波粒二象性，通过透射原子层的电子来形成显微图像，具有比光学显微镜更高的分辨率。

透射电镜的成像原理可以简单概括为以下几个步骤：
1. 电子发射：透射电镜使用热阴极或冷阴极发射出高速电子，这些电子被加速到高能状态。

2. 透射样品：加速的电子通过一个非常薄的样品片，如薄片状的金属、陶瓷或生物组织。

样品必须具有高度透射性，以允许电子通过。

3. 散射与透射：入射电子束在样品中发生散射和透射两种现象。

散射是指电子与样品中的原子或电子相互作用，改变其运动方向，而透射是指电子穿过样品的现象。

4. 透射电子形成图像：透射电镜使用透射电子成像器件，如方形磁透镜或电磁透镜，将透射电子聚焦在屏幕或感光材料上。

根据电子的能量和散射情况，屏幕上形成亮暗不同的区域，形成图像。

透射电镜成像原理的关键在于控制电子束的发射和透射过程，以及透射电子的成像聚焦和检测。

通过调整透射电子的能量、电磁透镜的设置和样品的准备，可以获得高分辨率的电子显微图像，揭示材料的微观结构和性质。

透射电镜的成像特点及应用透射电镜是一种能够通过物质内部的电子束传输信息的仪器。

它利用电磁透镜来聚焦电子束，将其投射到待观察样品上，然后通过收集样品透射的电子来形成图像。

透射电镜的成像特点及其应用如下：1. 高分辨率：透射电镜的分辨率通常可以达到亚埃（10-4毫米）甚至更高水平。

与光学显微镜相比，透射电镜可以显示出更细小的细节，使得我们能够观察到更微观的组织结构和物质的粒子。

2. 高放大倍率：由于透射电镜的高分辨率，它能够实现非常高的放大倍率，通常可以达到100万倍以上。

这使得我们能够更深入地研究和观察样品的微观结构和形态。

3. 内部结构观察：透射电镜可以穿透物质的表面，观察并分析样品内部的结构。

这种能力对于研究材料科学、生物学和纳米技术等领域非常重要，因为只有透过表面，我们才能真正观察到物质的内部组织和结构。

4. 原子级分辨率：透射电镜能够提供原子级甚至亚原子级的分辨率，使得我们能够观察到原子之间的相互作用、晶格缺陷以及纳米材料等微观结构。

这对于研究物质性质、材料物理和材料化学具有重要意义。

5. 惰性观察：透射电镜可以在真空或惰性气体环境中工作，从而避免了电子束与空气中的气体分子发生相互作用，保持样品的原始性质。

这对于观察和研究空气中不稳定的物质或易受氧化的物质非常重要。

透射电镜的应用范围非常广泛，以下是一些典型的应用领域：1. 材料科学：透射电镜可以观察和研究材料的晶体结构、相互作用和缺陷等特性。

它在材料科学领域的应用包括纳米材料研究、金属合金的结构分析、材料的电子结构分析等。

2. 生物学：透射电镜在生物学研究中广泛用于观察和分析生物细胞、组织和病毒等的结构和形态。

它可以帮助我们研究细胞的超微结构、蛋白质的空间结构、细胞分裂过程等。

3. 纳米技术：透射电镜对于纳米技术的研究和应用至关重要。

它可以观察和研究纳米材料的结构、性质和相互作用，从而帮助我们设计和制造具有特殊性能的纳米材料和纳米器件。

4. 矿物学和地球科学：透射电镜在矿物学和地球科学中有着广泛的应用。

材料科学研究方法-透射电子显微成像分析透射电子显微镜成象原理与图象解释金相显微镜及扫描电镜均只能观察物质表面的微观形貌，它无法获得物质内部的信息。

而透射电镜由于入射电子透射试样后，将与试样内部原子发生相互作用，从而改变其能量及运动方向。

显然，不同结构有不同的相互作用。

这样，就可以根据透射电子图象所获得的信息来了解试样内部的结构。

由于试样结构和相互作用的复杂性，因此所获得的图象也很复杂。

它不象表面形貌那样直观、易懂。

因此，如何对一张电子图象获得的信息作出正确的解释和判断，不但很重要，也很困难。

必须建立一套相应的理论才能对透射电子象作出正确的解释。

如前所述电子束透过试样所得到的透射电子束的强度及方向均发生了变化，由于试样各部位的组织结构不同，因而透射到荧光屏上的各点强度是不均匀的，这种强度的不均匀分布现象就称为衬度，所获得的电子象称为透射电子衬度象。

衬度（contrast）定义 ?衬度（contrast）定义：两个相临部分的电子束强度差对于光学显微镜，衬度来源是材料各部分反射光的能力不同。

?当电子逸出试样下表面时，由于试样对电子束的作用，使得透射到荧光屏上的强度是不均匀的，这种强度不均匀的电子象称为衬度象。

其形成的机制有两种： 1.相位衬度如果透射束与衍射束可以重新组合，从而保持它们的振幅和位相，则可直接得到产生衍射的那些晶面的晶格象，或者一个个原子的晶体结构象。

仅适于很薄的晶体试样≈100? 。

――高分辨像原子序数衬度 2. 振幅衬度振幅衬度是由于入射电子通过试样时，与试样内原子发生相互作用而发生振幅的变化，引起反差。

振幅衬度主要有质厚衬度和衍射衬度两种：①质厚衬度由于试样的质量和厚度不同，各部分对入射电子发生相互作用，产生的吸收与散射程度不同，而使得透射电子束的强度分布不同，形成反差，称为质-厚衬度。

第一节质厚衬度原理透过试样不同部位时，散射和透射强度的比例不同质厚衬度来源于入射电子与试样物质发生相互作用而引起的吸收与散射。

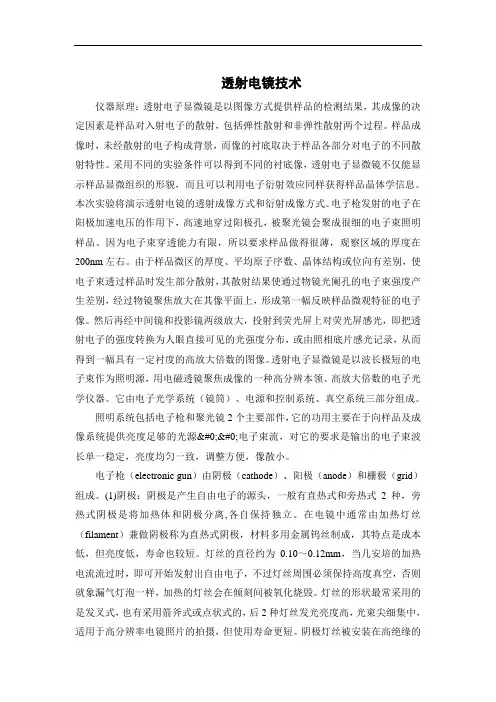

透射电镜技术仪器原理：透射电子显微镜是以图像方式提供样品的检测结果，其成像的决定因素是样品对入射电子的散射，包括弹性散射和非弹性散射两个过程。

样品成像时，未经散射的电子构成背景，而像的衬底取决于样品各部分对电子的不同散射特性。

采用不同的实验条件可以得到不同的衬底像，透射电子显微镜不仅能显示样品显微组织的形貌，而且可以利用电子衍射效应同样获得样品晶体学信息。

本次实验将演示透射电镜的透射成像方式和衍射成像方式。

电子枪发射的电子在阳极加速电压的作用下，高速地穿过阳极孔，被聚光镜会聚成很细的电子束照明样品。

因为电子束穿透能力有限，所以要求样品做得很薄，观察区域的厚度在200nm左右。

由于样品微区的厚度、平均原子序数、晶体结构或位向有差别，使电子束透过样品时发生部分散射，其散射结果使通过物镜光阑孔的电子束强度产生差别，经过物镜聚焦放大在其像平面上，形成第一幅反映样品微观特征的电子像。

然后再经中间镜和投影镜两级放大，投射到荧光屏上对荧光屏感光，即把透射电子的强度转换为人眼直接可见的光强度分布，或由照相底片感光记录，从而得到一幅具有一定衬度的高放大倍数的图像。

透射电子显微镜是以波长极短的电子束作为照明源，用电磁透镜聚焦成像的一种高分辨本领、高放大倍数的电子光学仪器。

它由电子光学系统（镜筒）、电源和控制系统、真空系统三部分组成。

照明系统包括电子枪和聚光镜2个主要部件，它的功用主要在于向样品及成像系统提供亮度足够的光源��电子束流，对它的要求是输出的电子束波长单一稳定，亮度均匀一致，调整方便，像散小。

电子枪（electronic gun）由阴极（cathode）、阳极（anode）和栅极（grid）组成。

(1)阴极：阴极是产生自由电子的源头，一般有直热式和旁热式2种，旁热式阴极是将加热体和阴极分离,各自保持独立。

在电镜中通常由加热灯丝（filament）兼做阴极称为直热式阴极，材料多用金属钨丝制成，其特点是成本低，但亮度低，寿命也较短。

透射电镜衍射成像原理
透射电镜是一种高级显微镜，利用电子束来成像样品的内部结构。

透射电镜的成像原理是基于电子的波粒二象性，电子具有波动性，因此可以产生衍射现象。

在透射电镜中，电子束通过样品时会发生衍射，通过观察样品衍射图样可以得到样品的内部结构信息。

透射电镜的成像原理主要包括以下几个方面：
1. 衍射：当电子束穿过样品时，与样品原子相互作用，会发生衍射现象。

电子束的波长通常在纳米级别，与可见光波长相当，因此可以得到高分辨率的图像。

样品的晶格结构会影响电子的衍射图样，通过分析衍射图样可以确定样品的晶格结构和原子排列。

2. 焦点：透射电镜的成像是通过电子透镜进行调焦来实现的。

透射电镜中的透镜由电磁场产生，可以调节电子束的聚焦和散焦。

透射电镜的透镜系统通常包括透镜、准直器和透镜孔径，通过调节透镜的参数可以获得清晰的电子图像。

3. 探测器：透射电镜的探测器通常是电子学传感器，可以将电子束转换为电子信号。

通过调节探测器的灵敏度和增益，可以获取高质量的电子图像。

透射电镜的探测器通常具有高灵敏度和低噪声，可以获取高分辨率的图像。

透射电镜的成像原理是基于电子的波粒二象性，通过电子的衍射现象和透镜系统的调焦来实现高分辨率的图像获取。

透射电镜在材料科学、生物学和纳米技术等领域具有重要的应用价值，可以帮助科学家研究样品的内部结构和性质。

透射电镜的发展将进一步推动科学研究的进步，为人类社会的发展做出贡献。

透射电镜是一种利用电子束而不是可见光进行成像的显微镜。

它的原理基于电子的波动性和衍射现象，以下是透射电镜衍射成像的基本原理：
1. 电子源和加速器：透射电镜使用电子作为成像信号。

首先，通过热发射或场发射等方式产生电子束，然后利用电场或磁场对电子束进行加速，使其获得足够高的动能。

2. 样品与透射：样品通常是极薄的切片，这样电子束可以透过样品，而不是被样品表面所反射。

透射电镜的样品制备十分复杂，通常需要采用离心切片或者离子薄化技术来获得足够薄的样品。

3. 衍射：当高速电子束穿过样品时，会与样品中的原子产生相互作用。

在这个过程中，电子将发生衍射，类似于光波在晶体中衍射的现象。

样品中的原子排列方式会导致电子束的衍射，形成衍射图样。

4. 透射电子成像：透射电子衍射图样被收集并转换为图像。

这种图像显示出样品的内部结构信息，可以提供比光学显微镜更高的分辨率。

通过调节电子束的焦距、强度以及探测器的设置，可以获取不同深度和不同角度下的样品结构信息。

总的来说，透射电镜衍射成像的原理是利用电子的波动性和样品晶体
结构对电子的衍射现象，从而实现对样品内部结构的高分辨率成像。

这种技术在生物学、材料科学、纳米技术等领域都有广泛的应用。

透射电镜成像原理
透射电镜是一种使用电子束对物质样品进行成像的仪器。

它的成像原理是利用电子的波动特性和与物质的相互作用来实现。

首先，透射电镜中的电子枪产生高能电子束，并通过一系列的电磁透镜来聚焦电子束。

聚焦后的电子束通过空气中的减速电场而减速，最终形成一个合适的电子束直径。

然后，减速后的电子束经过一个称为透射电镜样品室的区域。

在这个区域中，待观察的物质样品被放置在一个特制的网状载体上。

电子束通过样品时，一部分电子将被散射或吸收，而另一部分电子将穿过样品并继续前进。

穿过样品的电子束进入投影电子镜系统。

这个系统包括一个透镜和一个投影屏（荧光屏）。

透镜在电子束上对其进行聚焦，使其束斑尺寸变小。

最终，电子束投射到荧光屏上，并在屏幕上形成一个对应于原始样品的图像。

荧光屏中的电子束的强度变化被转化为亮度变化，从而产生像。

透射电镜的成像原理是基于电子的波动性和与物质的相互作用。

通过调整电子束的能量和电子透镜的参数，可以实现对不同样品的高分辨率成像。

这种成像技术广泛应用于材料科学、生物学、纳米技术等领域，提供了对微观结构和化学组成的详细信息。

《材料分析方法》中透射电镜教学方法的探讨随着科技的不断发展，材料科学与工程的研究也越来越深入，对新材料的分析与研究成为了许多科研工作者的主要任务之一。

透射电镜是一种重要的材料分析方法，透射电镜技术在表面分析、纳米颗粒、氧化物及化合物的研究方面具有重要意义。

然而，由于透射电镜技术的复杂性，许多初学者在学习和使用透射电镜技术时存在很多问题，因此需要探讨透射电镜的教学方法，以便更好地指导学生使用透射电镜技术。

一、透射电镜的基本原理透射电镜是利用电子束对样品进行照射，使其产生散射和透射，从而获得样品的显微结构信息的一种仪器。

与光学显微镜不同的是，透射电镜对样品的要求更高，需要使用非常薄的样品，并将其置于真空中，以避免电子束与大气的相互作用。

透射电镜的工作原理基于电场与磁场的交互作用。

电子束从电子枪中发出，经过加速和聚焦，形成一个小电子束，在样品上产生入射。

样品中的原子核和电子与入射电子产生散射，同时经过样品并产生透射电子。

透射电子会被电子透镜和物镜和屏幕成像，得到样品的微观结构信息。

二、透射电镜教学方法透射电镜技术由于其复杂性，对于初学者来说有一定的风险，因此在教学过程中需要严格要求学生的安全意识，并引导学生掌握仪器的基本原理和操作方法。

下面将介绍透射电镜教学的一些方法：1.培养学生的基本实验技能透射电镜是高精度的仪器，对于初学者来说，很难准确地掌握电子束的聚焦或物距的调整等操作。

因此，在教学过程中，需要引导学生掌握基本的实验技能，包括操作面板、调整显微镜和透射电镜等。

2.指导学生理解原理和操作步骤在透射电镜的教学过程中，有关透射电镜的原理和操作步骤是非常重要的。

需要利用多媒体教具（如幻灯片、视频、互联网等）向学生详细介绍透射电镜的原理和各部分组成，操作方法以及常见结果的解释，帮助学生理解透射电镜的工作原理，掌握其基本操作步骤。

3.开展真实的样品操作和分析在教学过程中，可以让学生学习样品的准备和放置，并实现样品的分析。

透射电镜成像原理
透射电镜是一种利用电子束来成像样品表面微观结构的仪器，
它的成像原理主要包括电子源、透射系统、透射样品和成像系统。

电子源产生的电子束经过透射系统的调制和聚焦后，穿过透射样品，最终被成像系统捕捉并转化成图像。

透射电镜成像原理的理解对于
正确操作和解释透射电镜图像具有重要意义。

电子源是透射电镜成像的起始点，它产生高能电子束，通常由
热阴极或场发射阴极产生。

这些电子被加速到很高的能量，以便能
够穿透样品并产生清晰的图像。

透射系统包括准直器、孔径和对焦
系统，它们的作用是调制和聚焦电子束，使其能够准确地穿过样品
并被成像系统捕捉。

透射样品是透射电镜成像的关键，样品的厚度、密度和成分都
会影响电子束的透射情况。

不同的样品会对电子束产生不同的散射
和吸收，因此在观察样品时需要根据样品的特性来选择合适的成像
条件。

成像系统通常由电子透镜、荧光屏和相机组成，它们将透射
的电子束转化成可见的图像，供操作者观察和分析。

透射电镜成像原理的理解有助于我们正确操作和解释透射电镜
图像。

在实际操作中，我们需要根据样品的特性选择合适的电子源能量、透射系统参数和成像条件，以获得清晰的图像。

在解释透射电镜图像时，我们需要考虑样品的厚度、密度和成分对电子束的影响，以避免误解和错误的分析。

总之，透射电镜是一种强大的工具，能够帮助我们观察和分析样品的微观结构。

了解透射电镜成像原理对于正确操作和解释透射电镜图像至关重要，只有深入理解其原理，才能充分发挥透射电镜的优势，为科学研究和工程应用提供可靠的数据支持。

材料的现代研究方法
现代材料研究方法包括以下几个方面：
1. 材料表征方法：包括扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X 射线衍射（XRD）、原子力显微镜（AFM）等表征手段，用于分析材料的形貌、结构、晶体学等特征。

2. 热分析方法：包括差示扫描量热法（DSC）、热重分析法（TGA）、热导率测量、热膨胀测量等，用于研究材料的热性质和相变过程。

3. 光谱学方法：包括红外光谱（IR）、拉曼光谱、紫外可见光谱（UV-Vis）、核磁共振（NMR）等方法，用于分析材料的化学组成和分子结构。

4. 表面分析方法：包括X射线光电子能谱（XPS）、扫描隧道显微镜（STM）、原子力显微镜（AFM）等技术，用于表征材料表面的化学组成和形貌。

5. 电化学方法：包括循环伏安法（CV）、电化学阻抗谱（EIS）等，用于研究材料的电化学性质和电化学反应过程。

6. 计算模拟方法：包括分子动力学模拟（MD）、密度泛函理论（DFT）等计算方法，用于预测材料的性质、模拟材料的结构和动力学过程。

这些现代研究方法互相结合，可以全面了解材料的结构、性质和功能，为材料科学的发展提供重要的支持。
