第十章.楼板计算根据《混凝土结构设计规范》(GB50010—2002),楼板长边l02与短边l01之比小于2时,宜按双向板计算。
楼板长边l02与短边l01之比大于2,但小于3.0时,宜按双向板计算,当按沿短边受力的单向板计算时,应沿长边方向布置足够的构造钢筋。
根据本工程的实际尺寸,楼板全为双向板,楼板按照弹性方法进行计算。
双向板按弹性理论的计算方法:①多跨连续双向板跨中最大正弯矩:为了求得连续双向板跨中最大正弯矩,荷载分布情况可以分解为满布荷载g+q/2及间隔布置 q/2两种情况,前一种情况可近似认为各区格板都固定支承在中间支承上,对于后一种情况可近似认为在中间支承处都是简支的。
沿楼盖周边则根据实际支承情况确定。
分别求得各区格板的弯矩,然后叠加得到各区格板的跨中最大弯矩。
②多跨连续双向板支座最大负弯矩:支座最大负弯矩可按满布活荷载时求得。
连续双向板的计算图示10.1标准层楼板计算:- 72 -- 73 -标准层楼板区格划分:标准层楼板区格图 ① 板A一、 基本资料:1、边界条件(左端/下端/右端/上端):固定/固定/固定/固定/2、荷载:永久荷载标准值:g =3.33 kN/M 2可变荷载标准值:q = 2.00 kN/M 2计算跨度 Lx = 4800 mm ;计算跨度 Ly = 3750 mm板厚 H = 10 0mm ;砼强度等级:C35;钢筋强度等级:HRB2353、计算方法:弹性算法。
4、泊松比:μ=1/5.二、计算结果:平行于Lx 方向的跨中弯矩MxMx=(0.01393+0.02794/6)×(1.20×3.33+1.40×1.0)×3.752= 1.77kN·M考虑活载不利布置跨中X向应增加的弯矩:Mxa =(0.03283+0.05809/6)×(1.4× 1.0)× 3.752 = 1.05kNMMx= 1.77 + 1.05 = 2.82kN·MAsx= 224.78mm2,实配Φ8@180 (As=251mm2)ρmin = 0.215% ,ρ= 0.233%平行于 Ly 方向的跨中弯矩 MyMy =(0.02794+0.01393/6)×(1.20× 3.33+1.40× 1.0)× 3.752= 2.93kN·M 考虑活载不利布置跨中Y向应增加的弯矩:Mya =(0.05809+0.03283/6)×(1.4× 1.0)× 3.752 = 1.58kN·MMy= 2.93 + 1.58 = 4.49kN·MAsy= 248.57mm2,实配Φ8@200 (As = 251mm2)ρmin = 0.215% ,ρ= 0.233%沿 Lx 方向的支座弯矩 Mx'Mx' =0.05610×(1.20× 3.33+1.40× 2.0)×3.752 = 6.69kN·MAsx'= 235.06mm2,实配Φ8@200 (As = 251.mm2)ρmin = 0.215% ,ρ= 0.233%沿 Ly 方向的支座弯矩 My'My' =0.06765×(1.20× 3.33+1.40× 2.0)× 3.752 = 8.07kN·MAsy'= 287.72mm2,实配Φ8@150 (As =335.mm2)ρmin = 0.215% ,ρ= 0.279%- 74 -②板B一、基本资料:1、边界条件(左端/下端/右端/上端):固定/铰支/铰支/固定/2、荷载:永久荷载标准值:g =3.33 kN/M2可变荷载标准值:q =2.00 kN/M2计算跨度Lx = 4800 mm;计算跨度Ly = 3750 mm板厚H = 100 mm;砼强度等级:C35;钢筋强度等级:HRB2353、计算方法:弹性算法。
现浇钢筋混凝土楼板的设计规范现浇钢筋混凝土楼板是建筑结构中常见的楼板形式之一,它具有较好的承载能力、刚度和耐久性。
为了确保现浇钢筋混凝土楼板的设计和施工质量,国际上普遍采用一系列的设计规范。
本文将深入探讨现浇钢筋混凝土楼板的设计规范,包括其基本原理、设计要求和施工要点。
一、现浇钢筋混凝土楼板设计规范的概述现浇钢筋混凝土楼板设计规范是指用于指导现浇混凝土楼板的设计、施工和验收的技术规范。
这些规范根据不同国家的法律法规、工程实践和技术知识不断演变和更新。
在设计阶段,现浇钢筋混凝土楼板的承载能力、变形性能、抗震性能等方面需要根据规范要求进行合理的设计。
二、现浇钢筋混凝土楼板设计规范的基本原理现浇钢筋混凝土楼板设计规范的基本原理是根据结构力学的基本知识,通过对结构承载力、变形和刚度等进行分析和计算,确保楼板在使用和施工过程中的安全可靠性。
根据现有规范和设计指南,主要有以下几个关键原理:1. 承载能力原理:现浇钢筋混凝土楼板的承载能力需要满足规范要求,包括活载、恒载和特殊荷载等的作用下,楼板应能承受不产生破坏和超限变形的安全荷载。
根据规范,需要进行楼板的弯矩、剪力、轴力和挠度等计算。
2. 变形性能原理:变形是现浇钢筋混凝土楼板设计中需要考虑的一个重要问题。
根据规范的要求,现浇楼板在使用过程中应具有足够的刚度,以保证其在受力后的变形控制在合理的范围内。
这需要通过计算和分析楼板的挠度和变形情况,并根据规范的限值确定设计参数和措施。
3. 抗震性能原理:现浇钢筋混凝土楼板在地震作用下需要具备一定的抗震性能,以保证整个建筑结构的稳定和安全。
规范要求在设计中考虑楼板的抗震设防要求,包括合理的横向抗力传递、剪力墙或框架的支撑等。
三、现浇钢筋混凝土楼板设计规范的设计要求现浇钢筋混凝土楼板设计规范中对于设计要求的主要内容包括以下几个方面:1. 材料要求:规定了楼板所使用的混凝土和钢筋的强度等级、质量要求和使用条件等。
2. 施工要求:要求楼板的施工工艺和方法符合规范的要求,确保混凝土的浇筑、养护和加固工作按照正确的顺序和要求进行。

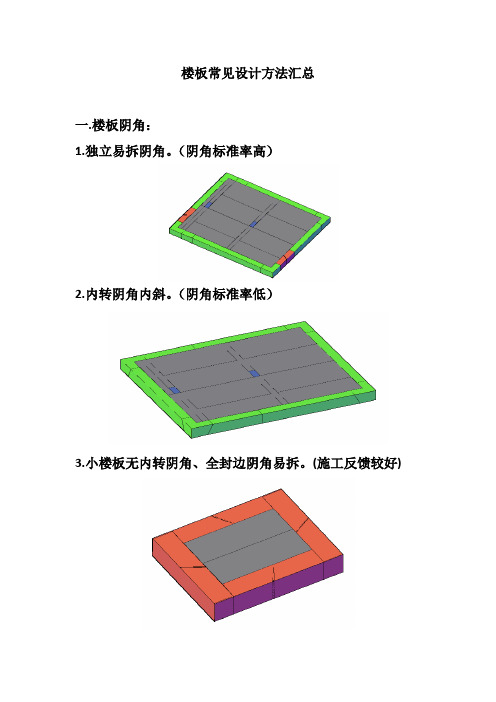

楼板常见设计方法汇总
一.楼板阴角:
1.独立易拆阴角。
(阴角标准率高)
2.内转阴角内斜。
(阴角标准率低)
3.小楼板无内转阴角、全封边阴角易拆。
(施工反馈较好)
4.普通小楼板易拆阴角。
5.楼面阴角高度找平
6.楼面阴角不找平(墙板长度可能非标)。
二.楼板配模:
1.两边单斜龙骨长度均分、楼板标准化配模。
2.拆头长边中心点位于标准板板缝处。
(考虑受力)
3.楼板从一端起以最大标准板为主,最后以剩余数值结尾(相对横布)。
4.以中间区域为最大标准板,两端为均分,均分后模板不是最大标准板
5.设置第二标准板,从一端以最大标准板开头,倒数第二排为第二标准板,最后剩余数值结尾。
6.楼板长度平行于矩形宽度。
建筑设计中的楼板规范要求在建筑设计中,楼板是连接各个楼层的重要承重结构,其规范要求对于建筑的稳定性和安全性至关重要。
本文将从楼板的设计、材料、施工等方面来探讨建筑设计中的楼板规范要求。
一、楼板设计的规范要求1. 承载能力:楼板在设计时必须满足承载建筑本身及负荷的要求。
根据建筑类型和使用功能的不同,楼板的承载能力要求也不同,需要根据地震、风荷载等情况进行合理的计算和设计。
2. 确保稳定和安全:楼板在设计中需要考虑其稳定性和安全性。
对于跨度较大的楼板,可能需要在楼板中设置梁或其他结构以增强其承载能力和稳定性。
3. 隔声和隔热:楼板除了需要具备承载能力外,还需要考虑隔声和隔热的要求。
特别是在多层住宅和商业建筑中,楼板必须能够有效隔离上下层之间的噪音和温度传递。
二、楼板材料的规范要求1. 混凝土楼板:混凝土是最常用的楼板材料之一,其制作需要满足相关国家或地区的混凝土标准。
混凝土楼板的强度、密度、抗裂性等性能参数必须符合规范要求。
2. 预应力混凝土楼板:为了增强楼板的承载能力,预应力混凝土楼板常被采用。
其设计和制作应遵循相关的规范和标准,包括预应力筋的选用、锚固技术等。
3. 钢筋混凝土楼板:钢筋混凝土楼板广泛应用于大跨度和高层建筑中,需要按照相关标准和规范进行设计和施工。
对于钢筋混凝土楼板来说,钢筋的型号、布置、混凝土强度等参数都需要符合规范要求。
三、楼板施工的规范要求1. 防水和防潮:楼板在施工过程中需要进行防水和防潮处理。
对于地下楼板,需要采用防水材料进行覆盖,以防止地下水渗透。
而对于湿度较高的区域,如厨房和浴室等,楼板需要采取相应的防潮措施。
2. 施工工艺:在楼板的施工过程中,需要按照相关的规范和标准来操作。
包括混凝土浇筑的顺序、厚度的控制、铺设预应力筋的工艺等。
同时,也需要对现场施工进行质量控制和检验,确保楼板的质量达到规范要求。
3. 安全施工:在楼板施工过程中,安全是重中之重。
必须遵守相关的施工安全规范和操作规程,确保工人的身体安全和材料的正确使用。
楼板设计计算书
1. 设计要求
按照国家建筑设计标准,对楼板的设计进行计算和分析。
2. 结构参数
- 楼板材料:XX材料
- 楼板尺寸:长X米,宽Y米,厚度Z厘米
3. 荷载计算
根据标准荷载设计要求,进行楼板的荷载计算。
3.1 死荷载
- 楼板自重:A千克/平方米
- 楼板保护层:B千克/平方米
3.2 活荷载
根据楼板使用的场所,确定楼板的活荷载。
3.3 风荷载
根据楼板所在地的风压标准,计算楼板的风荷载。
3.4 总荷载
将死荷载、活荷载和风荷载进行叠加,得到楼板的总荷载。
4. 梁板分析
利用梁板理论进行楼板的受力分析与计算。
5. 楼板设计
根据楼板受力分析的结果,确定楼板的设计方案。
5.1 楼板厚度
根据受力分析的结果,确定楼板的承载能力,进而确定楼板的厚度。
5.2 预应力设计
根据楼板荷载和长度,进行预应力设计。
5.3 钢筋配置
根据楼板的受力要求,进行钢筋的配置计算。
6. 结论
通过楼板设计计算书的分析与计算,得到了满足要求的楼板设计方案。
建筑工程中的楼板设计规范要求楼板是建筑物中承载荷载和分隔空间的平面结构,其设计规范要求在保证结构安全和功能性的基础上,确保建筑的美观和经济性。
以下是建筑工程中楼板设计的一些规范要求。
一、荷载设计要求1. 楼板设计应符合国家及地方的相关规范,比如《建筑结构荷载规范》等。
2. 荷载包括楼板自重、使用荷载(如人员、家具等)、风荷载、地震荷载等,设计中需对各项荷载进行准确计算和合理布置。
二、结构设计要求1. 根据楼层布置和功能需求,选择适当的楼板系统,如整体楼板、空心楼板、楼盖板等。
2. 楼板强度和刚度的设计应满足使用要求,确保不会发生明显的挠度和裂缝。
3. 选择合适的梁、柱和基础等结构构件,并进行合理的连接和支承设计。
三、楼板厚度和防火阻燃要求1. 楼板的厚度应根据荷载、跨度、材料性能以及使用功能等因素进行综合计算,确保结构强度和稳定性。
2. 楼板应符合防火要求,选择防火性能好的材料,如混凝土、石膏板等,并进行防火隔离和防火涂料处理。
四、楼板施工和验收要求1. 确保楼板材料的质量和规格符合设计和相关规范要求。
2. 楼板的施工过程应按照施工方案和工艺规范进行,包括模板安装、钢筋布置、混凝土浇筑等环节。
3. 完成楼板的验收工作,包括结构安全和质量检查,确保楼板符合设计要求和相关规范。
五、楼板的防水和隔声要求1. 根据使用功能和要求,对楼板进行防水设计,确保楼板不会因为水渗透导致结构和功能失效。
2. 楼板的隔声设计应考虑到周围环境和使用要求,采取合适的隔声措施,保证室内的安静和私密性。
六、楼板的施工图和技术文件要求1. 楼板的施工图应包含详细的制图内容,包括尺寸、标高、构造图、钢筋图等,以确保施工的准确性和质量。
2. 技术文件应包括相关验收报告、材料质量证明等,以备施工和使用时参考。
综上所述,建筑工程中的楼板设计规范要求涉及荷载设计、结构设计、厚度和防火要求、施工和验收要求、防水和隔声要求,以及施工图和技术文件的要求等方面。
预制楼板的设计和构造预制楼板是一种高效的楼房建筑构造技术。
预制楼板采用工厂生产的钢筋混凝土块,具有结构简单、质量可靠、造价低廉等优势,广泛应用于住宅、厂房、商业建筑等领域。
本文将介绍预制楼板的设计和构造。
预制楼板的设计1、预制楼板的选择预制楼板的选择应根据楼房结构和使用要求而定。
目前,预制楼板主要有空心楼板、实心楼板、楼板、方格板、波纹板、钢纤维水泥板等种类。
空心楼板适用于大跨度、大荷载的楼房结构,实心楼板适用于轻载荷和小跨度的楼房结构,而其他种类的预制楼板则适用于一些特殊需求的楼房结构。
2、预制楼板的尺寸和厚度预制楼板的尺寸和厚度应根据楼房结构、设计要求、荷载等因素来确定。
一般来说,预制楼板的标准尺寸为1200mm×2000mm,厚度为120mm~300mm,但也有一些非标准尺寸和厚度的预制楼板。
在确定尺寸和厚度时,还需考虑预制楼板的重量和目的方便施工等因素。
3、预制楼板的配筋预制楼板的配筋是衡量其承重能力和稳定性的重要因素之一。
一般来说,预制楼板的配筋应根据楼房结构、荷载等因素来确定。
配筋的主要指标有钢筋的直径、间距、数量等。
需要指出的是,在设计预制楼板时需要注意配筋的防锈措施,以防止由于钢筋锈蚀而导致的安全问题。
预制楼板的构造1、混凝土配制预制楼板的混凝土配制应符合国家标准和设计要求。
一般情况下,预制楼板采用普通钢筋混凝土或高强钢筋混凝土。
在混凝土配制之前,需要进行试块检测,以保证混凝土的强度和质量。
2、模板制作预制楼板的模板制作一般采用钢板或其他材料制作。
制模的目的是保证混凝土浇筑的准确性和整齐度。
在制作模板时需要注意保护模板表面,以防止混凝土粘附和磨损。
3、钢筋加工预制楼板的钢筋加工应根据设计要求和配筋图进行。
制作钢筋时需要注意钢筋的数量、长度、直径和间距等因素。
需要指出的是,在加工钢筋时需要注意防震震动,以保证钢筋的质量和精度。
4、混凝土浇筑在混凝土浇筑时需要注意以下几点:(1)预制楼板的底部一定要平整,并按设计要求放置支模。
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目:设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。
目的:1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。
2、通过板及次梁的计算,掌握考虑塑性内力重分布的计算方法。
3、通过主梁的计算,掌握按弹性理论分析内力的方法,并熟悉内力包络图和材料图的绘制方法。
4、了解并熟悉现浇梁板的有关构造要求。
5、掌握钢筋混凝土结构施工图的表达方式,制图规定,进一步提高制图的基本技能。
6、学会编制钢筋材料表。
二、设计内容1、结构平面布置图:柱网、主梁、次梁及板的布置2、板的强度计算(按塑性内力重分布计算)3、次梁强度计算(按塑性内力重分布计算)4、主梁强度计算(按弹性理论计算)5、绘制结构施工图(1)、结构平面布置图(1:200)(2)、板的配筋图(1:50)(3)、次梁的配筋图(1:50;1:25)(4)、主梁的配筋图(1:40;1:20)及弯矩M、剪力V的包络图(5)、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间,车间内无侵蚀性介质,结构平面及柱网布置如图。
经查规范资料:板跨≥1.2m时,楼面的活荷载标准值为16.0kN/㎡;板跨≥2.0m时,楼面的活荷载标准值为10.0kN/㎡;次梁(肋梁)间距≥1.2m时,楼面的活荷载标准值为10.0kN/㎡;次梁(肋梁)间距≥2.0m时,楼面的活荷载标准值为8.0kN/㎡。
数据:Lx=6000, Ly=6300。
LLL2 楼面构造。
采用20mm厚水泥砂浆抹面,15mm厚混合砂浆天棚抹灰。
3 屋面构造(计算柱内力用)。
三毡四油防水层,20厚水泥砂浆找平层、150厚(平均)炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4 梁、柱用15厚混合砂浆抹灰。
5 混凝土采用C25;主梁、次梁受力筋采用HRB335级钢筋,其他均采用HPB235级钢筋。
钢筋混凝土单向板肋梁楼盖设计计算书1、楼盖梁格布置及截面尺寸确定确定主梁的跨度为6.0m ,次梁的跨度为6.3m ,主梁每跨内布置两根次梁,板的跨度为2.0m 。
楼盖结构的平面布置图如图所示。
按高跨比条件要求板的厚度h ≥l/40=2000/40=50㎜,对工业建筑的楼板,要求h ≥80㎜,所以板厚取h=80㎜。
次梁截面高度应满足(1/18 ~ 1/12)l=(1/18 ~ 1/12)×6300=350 ~525mm ,取h=500mm ,截面宽b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×500=167 ~250mm ,取b=200mm 。
主梁截面高度应满足h=(1/14 ~ 1/8 )l=(1/14 ~ 1/8) ×6000=429~750mm,取h=650mm ,截面宽度b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×650=217 ~ 325mm,取b=300mm 。
3、 板的设计——按考虑塑性内力重分布设计(1)、荷载计算 恒荷载标准值20mm 厚水泥沙浆面层:0.02 ×20=0.4 kN/㎡ 80mm 厚钢筋混凝土板:0.08×25=2.0 kN/㎡15mm 厚混合沙浆天棚抹灰:0.015×17=0.255 kN/㎡小计 2.655 kN/㎡活荷载标准值: 10.0 kN/㎡因为是工业建筑楼盖且楼面活荷载标准值大于2kN/m 0.4,所以活荷载分项系数取3.1, 恒荷载设计值:g=2.655×1.2=3.168 kN/㎡ 活荷载设计值:q=10×1.3=13.0kN/㎡荷载设计总值:g+q=16.186kN/㎡, 近似取16.2kN/㎡ (2)、计算简图取1m 板宽作为计算单元,板的实际结构如图所示,由图可知:次梁截面宽为b=200mm ,现浇板在墙上的支承长度为a=mm 120,则按塑性内力重分布设计,板的计算跨度为: 边跨按以下二项较小值确定:l 01=ln+h/2=(2000-120-200/2)+80/2=1820mm l 011=ln+a/2=(2000-120-200/2)+120/2=1840mm 故边跨板的计算跨度取lo1=1820mm中间跨: l 02=ln=2000-200=1800mm 板的计算简图如图所示。
(3) 弯矩设计值因边跨与中跨的计算跨度相差(1820-1800)/1800=1.1%小于10%,可按等跨连续板计算 由资料可查得:板的弯矩系数αM,,板的弯矩设计值计算过程见下表板的弯矩设计值的计算截面位置 1 边跨跨中 B 离端第二支座 2 中间跨跨中 C中间支座 弯矩系数M α 1/11 -1/11 1/16 -1/14 计算跨度l 0(m)l 01=1.82l 01=1.82l 02=1.80l 02=1.802)(l q g M M +=α (kN.m) 16.2×1.82×1.82/11=4.88 -16.2× 1.82×1.82/11=-4.8816.2×1.80×1.80/16=3.28 -16.2× 1.80×1.80/14=-3.75(4) 配筋计算——正截面受弯承载力计算板厚80mm,ho=80-20=60mm,b=1000mm,C25混凝土 a1=1.0,fc=11.9N / mm 2,HPB235钢筋,fy=210 N / mm 2。
对轴线②~⑤间的板带,考虑起拱作用,其跨内2截面和支座C 截面的弯矩设计值可折减20%,为了方便,近似对钢筋面积折减20%。
板配筋计算过程见表。
板的配筋计算 截面位置 1 B 2 C 弯矩设计值(m kN ⋅)4.88 -4.88 3.28 -3.75 αs =M/α1f c bh 020.114-0.114 0.077 -0.088sα211--=ξ0.1210.1<-0.121<0.35 0.08 0.1<-0.092<0.35 轴线 ①~② ⑤~⑥计算配筋(mm 2)A S =ξbh 0α1f c /f y411-411 272 313 实际配筋(mm 2) 10@190 10@190 8@180 8@160 As=413As=413As=279As=314轴线②~⑤计算配筋(mm2)A S=ξbh0α1f c/f y4114110.8×272=218 0.8×313=250 实际配筋(mm2)10@19010@190 8@1808@180As=413As=413As=279As=279配筋率验算p min=0.45ft/fy=0.45×1.27/210=0.27%P=As/bh=0.52%P=As/bh=0.52%P=As/bh=0.47%P=As/bh=0.47%(5)板的配筋图绘制板中除配置计算钢筋外,还应配置构造钢筋如分布钢筋和嵌入墙内的板的附加钢筋。
板的配筋图如图所示。
4、次梁设计——按考虑塑性内力重分布设计(1)荷载设计值:恒荷载设计值板传来的荷载:3.186×2.0=6.372kN/m次梁自重:0.2×(0.5-0.08)×25×1.2=2.52 kN/m次梁粉刷: 2×0.015×(0.5-0.08)×17×1.2=0.257 kN/m小计g=9.149 kN/m活荷载设计值: q=13×2.0=26 kN/m荷载总设计值: q+g=26+9.149=35.149 kN/m 近似取荷载35.15 kN/m (2)、计算简图由次梁实际结构图可知,次梁在墙上的支承长度为a=240mm,主梁宽度为b=300mm。
次梁的边跨的计算跨度按以下二项的较小值确定:l01=ln+h/2=(6300-120-300/2)+240/2=6150mml011=1.025ln=1.025×6300=6181mm故边跨板的计算跨度取lo1=6150mm中间跨:l02=ln=6300-300=6000mm计算简图如图所示。
(3) 弯矩设计值和剪力设计值的计算因边跨和中间跨的计算跨度相差(6150-6000)/6000=2.5%小于10%,可按等跨连续梁计算。
由表可分别查得弯矩系数M α和剪力系数V α。
次梁的弯矩设计值和剪力设计值见表:截面位置 1 边跨跨中 B 离端第二支座 2 中间跨跨中 C中间支座弯矩系数M α 1/11 -1/11 1/16 -1/14 计算跨度l 0(m)l 01=6.15l 01=6.15l 02=6.0l 02=6.020)(l q g M M +=α(kN.m)35.15×6.152/11=120.86 -35.15×6.152/11=-120.86 35.15×6.02/16=79.1 -35.15×6.02/14=-90.4次梁的剪力设计值的计算(4)配筋计算①正截面抗弯承载力计算次梁跨中正弯矩按T 形截面进行承载力计算,其翼缘宽度取下面二项的较小值:b ’f =lo/3=6000/3=2000mmb ’f =b+Sn=200+2000-2000=2000mm 故取b ’f =2000mmC25混凝土 a1=1.0, fc=11.9 N / mm 2, ft=1.27 N / mm 2 ; 纵向钢筋采用HRB335,fy=300 N / mm 2 , 箍筋采用HPB235,fyv=210 N / mm 2 ,ho=500-35=465mm 。
判别跨中截面属于哪一 支座截面按矩形截面计算,正截面承载力计算过程列于表。
⚾⚾⚾⚾⚾ԅ(¯㉨¯ԅ)截面位置 A 边支座 B(左) 离端第二支座B(右) 离端第二支座C 中间支座 剪力系数V α 0.45 0.6 0.55 0.55 净跨度l nl n1=6.03l n1=6.03 l n2=6.0 l n2=6.0 n V l q g V )(+=α (kN)0.45x35.15x6.03=95.38kN0.6x25.15x6.03 =127.17kN0.55x25.15x6.0 =116kN0.55x25.15x6.0 =116kN截面1 B2 C 弯矩设计值(m kN ⋅)120.86-120.8679.1-90.4②斜截面受剪承载力计算(包括复核截面尺寸、腹筋计算和最小配箍率验算)。
