混频

混频器的工作原理混频器是一种常用的电子器件，广泛应用于通信、雷达、无线电等领域。

它的主要作用是将不同频率的信号进行混合，产生出新的频率信号。

混频器的工作原理主要包括非线性特性和频率转换两个方面。

首先，混频器的工作原理与其非线性特性密切相关。

在混频器中，通常会采用二极管或场效应管等元件，这些元件的特性是非线性的。

当输入两路不同频率的信号时，由于非线性元件的特性，会产生新的频率信号。

这是因为非线性元件会导致输入信号产生谐波，而混频器正是利用这些谐波来产生新的频率信号。

其次，混频器的工作原理还涉及频率转换的过程。

当两路不同频率的信号输入混频器后，会产生出新的频率信号，这个过程就是频率转换。

混频器中通常会设置一个局部振荡器，用来提供一个参考频率。

通过将输入信号与局部振荡器的频率进行混合，就可以产生出新的频率信号。

这样，就实现了不同频率信号之间的转换。

混频器的工作原理可以通过以下简单的示意图来说明：输入信号1（频率f1）——|—非线性元件—|——输出信号（频率f1-f2）。

输入信号2（频率f2）——|—局部振荡器—|——。

通过上述示意图可以看出，混频器的工作原理是利用非线性元件和局部振荡器来实现不同频率信号的混合和转换。

这样就可以得到新的频率信号，从而实现了信号的处理和调制。

总的来说，混频器是一种非常重要的电子器件，其工作原理涉及到非线性特性和频率转换两个方面。

通过混频器，不同频率的信号可以进行混合和转换，从而实现了信号的处理和调制。

混频器在通信、雷达、无线电等领域都有着广泛的应用，对于提高信号处理的效率和精度起着至关重要的作用。

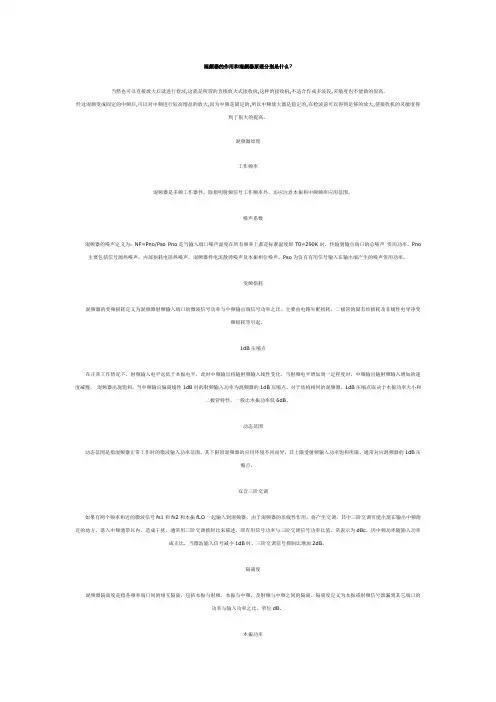

混频器的作用和混频器原理分别是什么?当然也可以直接放大后就进行检波,这就是所谓的直接放大式接收机,这样的接收机,不适合作成多波段,灵敏度也不能做的很高.经过混频变成固定的中频后,可以对中频进行较高增益的放大,因为中频是固定的,所以中频放大器是稳定的,在检波前可以得到足够的放大,使接收机的灵敏度得到了很大的提高.混频器原理工作频率混频器是多频工作器件，除指明射频信号工作频率外，还应注意本振和中频频率应用范围。

噪声系数混频器的噪声定义为：NF=Pno/Pso Pno是当输入端口噪声温度在所有频率上都是标准温度即T0=290K时，传输到输出端口的总噪声资用功率。

Pno 主要包括信号源热噪声，内部损耗电阻热噪声，混频器件电流散弹噪声及本振相位噪声。

Pso为仅有有用信号输入在输出端产生的噪声资用功率。

变频损耗混频器的变频损耗定义为混频器射频输入端口的微波信号功率与中频输出端信号功率之比。

主要由电路失配损耗，二极管的固有结损耗及非线性电导净变频损耗等引起。

1dB压缩点在正常工作情况下，射频输入电平远低于本振电平，此时中频输出将随射频输入线性变化，当射频电平增加到一定程度时，中频输出随射频输入增加的速度减慢，混频器出现饱和。

当中频输出偏离线性1dB时的射频输入功率为混频器的1dB压缩点。

对于结构相同的混频器，1dB压缩点取决于本振功率大小和二极管特性，一般比本振功率低6dB。

动态范围动态范围是指混频器正常工作时的微波输入功率范围。

其下限因混频器的应用环境不同而异，其上限受射频输入功率饱和所限，通常对应混频器的1dB压缩点。

双音三阶交调如果有两个频率相近的微波信号fs1和fs2和本振fLO一起输入到混频器，由于混频器的非线性作用，将产生交调，其中三阶交调可能出现在输出中频附近的地方，落入中频通带以内，造成干扰，通常用三阶交调抑制比来描述，即有用信号功率与三阶交调信号功率比值，常表示为dBc。

因中频功率随输入功率成正比，当微波输入信号减小1dB时，三阶交调信号抑制比增加2dB。

混频原理
混频是一种将多个频率信号合并或分离的过程。

它通常在无线通信、音频信号处理和电子系统中使用。

混频的基本原理是利用混频器（也称为调频器）进行频率转换。

混频器是一种非线性元件，它可以将两个输入信号进行线性或非线性混合。

当输入信号经过混频器时，混频器会产生输出信号，其频率等于输入信号频率之和或差值，同时还会产生其他频率成分。

混频器通常由非线性晶体管、二极管或集成电路实现。

它们可以以不同的方式进行混频操作，包括加法混频、减法混频和倍频混频等。

在加法混频中，输入信号的频率相加形成输出信号的频率，而在减法混频中，输入信号的频率相减形成输出信号的频率。

混频在无线通信中的应用非常广泛。

例如，在超高频（UHF）和极高频（SHF）频段，混频被用来将信号从接收机转换到基
带频率进行解调。

类似地，在频率合成器或数字信号处理中，混频被用于将信号转换到所需的频率范围。

总之，混频是一种重要的信号处理技术，它可以将多个频率信号进行合并或分离，为无线通信和电子系统提供了更灵活和高效的信号处理能力。

乘法器混频原理乘法器是一种重要的电子器件，用于将两个输入信号进行乘法运算并输出结果。

在通信系统中，乘法器被广泛应用于混频器中，用于实现信号的频率变换和混频功能。

混频原理是指利用乘法器将两个不同频率的信号相乘，得到新的信号，从而实现频率变换和信号混频的过程。

在混频器中，乘法器的工作原理是将两个输入信号相乘，得到一个新的信号，该新信号的频率等于两个输入信号频率的和或差。

这种频率变换的原理是利用信号的乘法性质，实现频率的转换和信号的混频。

混频器的输入信号通常包括射频信号和本振信号，通过乘法器的作用，将这两个信号相乘得到中频信号或其他频率信号，实现信号的频率变换和混频功能。

乘法器的工作原理主要是利用二极管的非线性特性，将两个信号输入到二极管中，经过非线性乘法运算，得到新的信号输出。

乘法器的输出信号包含了原始信号频率的乘积，实现了信号的频率变换和混频功能。

乘法器的性能对混频器的性能和整个通信系统的性能具有重要影响，因此设计高性能的乘法器对于实现优秀的混频器至关重要。

在实际的混频器设计中，乘法器的性能参数包括线性度、动态范围、带外抑制等，这些参数直接影响混频器的性能。

因此，选择合适的乘法器对于设计高性能的混频器至关重要。

乘法器的工作原理和性能特点决定了混频器的频率转换范围、信号的转换损耗、信号的杂散和带外频率的抑制等性能指标。

总的来说，乘法器在混频器中的应用是实现信号频率变换和混频功能的关键。

混频器的性能取决于乘法器的设计和性能，因此混频器的设计需要充分考虑乘法器的特性，以实现优秀的混频器性能。

乘法器的工作原理和性能对于混频器的频率转换、信号抑制和性能指标的实现起着重要的作用，是混频器设计的关键因素之一。

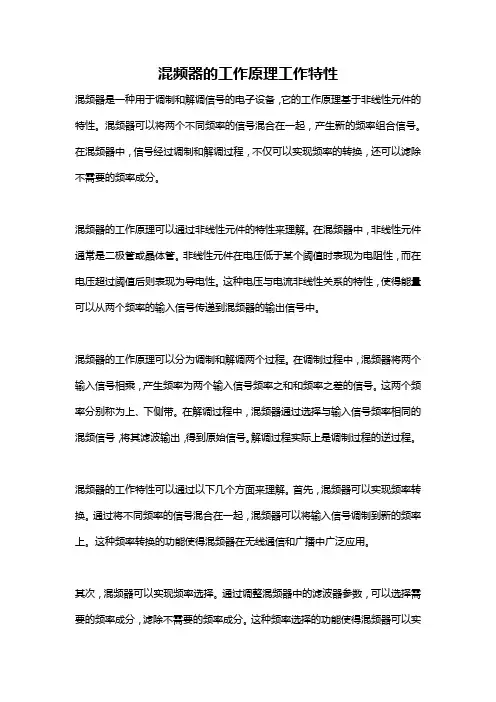

混频器的工作原理工作特性混频器是一种用于调制和解调信号的电子设备，它的工作原理基于非线性元件的特性。

混频器可以将两个不同频率的信号混合在一起，产生新的频率组合信号。

在混频器中，信号经过调制和解调过程，不仅可以实现频率的转换，还可以滤除不需要的频率成分。

混频器的工作原理可以通过非线性元件的特性来理解。

在混频器中，非线性元件通常是二极管或晶体管。

非线性元件在电压低于某个阈值时表现为电阻性，而在电压超过阈值后则表现为导电性。

这种电压与电流非线性关系的特性，使得能量可以从两个频率的输入信号传递到混频器的输出信号中。

混频器的工作原理可以分为调制和解调两个过程。

在调制过程中，混频器将两个输入信号相乘，产生频率为两个输入信号频率之和和频率之差的信号。

这两个频率分别称为上、下侧带。

在解调过程中，混频器通过选择与输入信号频率相同的混频信号，将其滤波输出，得到原始信号。

解调过程实际上是调制过程的逆过程。

混频器的工作特性可以通过以下几个方面来理解。

首先，混频器可以实现频率转换。

通过将不同频率的信号混合在一起，混频器可以将输入信号调制到新的频率上。

这种频率转换的功能使得混频器在无线通信和广播中广泛应用。

其次，混频器可以实现频率选择。

通过调整混频器中的滤波器参数，可以选择需要的频率成分，滤除不需要的频率成分。

这种频率选择的功能使得混频器可以实现信号的滤波和调谐等功能。

此外，混频器还具有倍频和分频的能力。

通过调整混频器中的倍频和分频系数，可以将输入信号的频率放大或缩小。

这种倍频和分频的功能使得混频器可以应用于频率合成、频率调制和解调等应用中。

最后，混频器还具有一定的转换增益。

转换增益是指混频器将输入信号转换为输出信号的增益。

这种转换增益的能力使得混频器可以在信号传输和接收中起到放大和弱化信号的作用。

综上所述，混频器是一种基于非线性元件工作的电子设备，可以实现信号的调制、解调、频率转换、频率选择、倍频和分频等功能。

混频器的工作原理和特性使其在无线通信、广播和其他电子领域中具有重要的应用价值。

说明混频的工作原理及应用工作原理混频（Heterodyning）是一种信号处理技术，常用于无线通信和电子设备中。

混频的工作原理基于两个不同频率的信号相互作用产生一个新的频率差信号。

这个新信号被称为中频信号（Intermediate Frequency, IF），可以更容易地进行处理和传输。

混频的工作原理包括以下几个步骤：1.输入信号：混频器的输入信号通常由两个不同频率的正弦波组成，分别被称为本地信号（Local Oscillator, LO）和射频信号（Radio Frequency,RF）。

本地信号的频率通常是固定的，而射频信号的频率则根据需求而变化。

2.混频器：混频器是混频过程中最关键的组件，它将本地信号和射频信号相互作用。

混频器根据正弦波的特性，对两个输入信号进行乘法运算，生成一个新的信号。

3.中频信号：混频器的输出信号为中频信号，其频率为本地信号频率与射频信号频率之差。

通常将射频信号频率转换为中频信号是为了方便后续处理和传输。

4.信号处理：中频信号经过滤波器、放大器和其它处理电路进行进一步的处理。

滤波器用于去除混频器输出信号中的杂散频率分量，放大器用于增强信号的幅度。

5.应用：经过信号处理后的中频信号可以被用于各种应用，如无线通信、广播、雷达、遥感和电视等领域。

应用混频技术在许多领域中都有广泛的应用，下面列举了其中一些常见的应用场景：•无线通信：在无线通信系统中，混频技术用于将射频信号转换为中频信号。

中频信号能够更容易地进行解调、调制和传输。

此外，混频技术还可以将多个信号混合在一起，从而实现频分复用和多路复用等技术。

•广播：广播系统使用混频器将高频信号转换为中频信号，方便后续的处理和传输。

通过混频技术，广播信号可以更远地传播，并且在接收端进行解调和放大。

•雷达：雷达系统使用混频技术将回波信号转换为中频信号。

中频信号经过滤波和放大后，可以提供更准确的目标信息，如目标的位置、速度和方向等。

•遥感：在遥感领域，混频技术常用于接收和处理卫星信号。

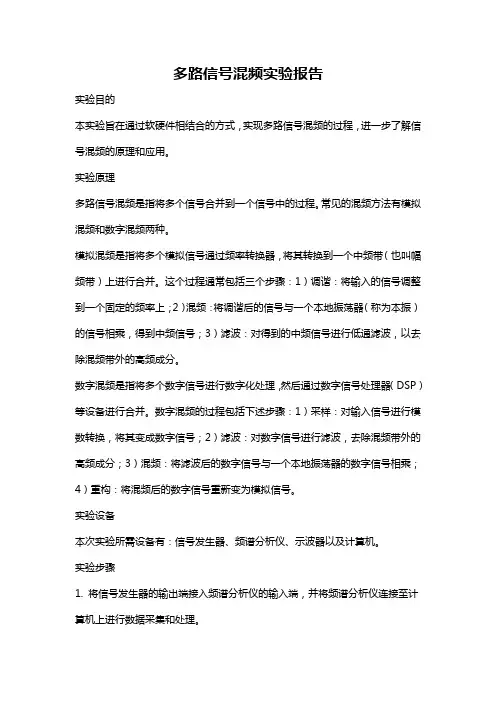

多路信号混频实验报告实验目的本实验旨在通过软硬件相结合的方式，实现多路信号混频的过程，进一步了解信号混频的原理和应用。

实验原理多路信号混频是指将多个信号合并到一个信号中的过程。

常见的混频方法有模拟混频和数字混频两种。

模拟混频是指将多个模拟信号通过频率转换器，将其转换到一个中频带（也叫幅频带）上进行合并。

这个过程通常包括三个步骤：1）调谐：将输入的信号调整到一个固定的频率上；2）混频：将调谐后的信号与一个本地振荡器（称为本振）的信号相乘，得到中频信号；3）滤波：对得到的中频信号进行低通滤波，以去除混频带外的高频成分。

数字混频是指将多个数字信号进行数字化处理，然后通过数字信号处理器（DSP）等设备进行合并。

数字混频的过程包括下述步骤：1）采样：对输入信号进行模数转换，将其变成数字信号；2）滤波：对数字信号进行滤波，去除混频带外的高频成分；3）混频：将滤波后的数字信号与一个本地振荡器的数字信号相乘；4）重构：将混频后的数字信号重新变为模拟信号。

实验设备本次实验所需设备有：信号发生器、频谱分析仪、示波器以及计算机。

实验步骤1. 将信号发生器的输出端接入频谱分析仪的输入端，并将频谱分析仪连接至计算机上进行数据采集和处理。

2. 打开信号发生器和频谱分析仪，并进行相应的设置，使其处于正常工作状态。

3. 在信号发生器上设置多个不同频率的信号，并逐一输入信号发生器中。

4. 使用频谱分析仪对信号进行分析，观察多路信号在频谱上的表示情况。

可以通过频谱分析仪的多道功率谱功能来实现对多路信号的分析。

5. 使用示波器对信号进行观测，可以通过示波器的多通道功能来实现对多路信号的观测。

实验结果通过实验我们得到了以下结果：1. 在频谱分析仪上，我们可以清晰地看到多路信号在频谱上的表示情况。

不同频率信号在不同的频率范围内呈现出峰值。

2. 在示波器上，我们可以观察到多路信号的波形情况。

不同频率信号的波形可以同时显示，以便比较和分析。

第1篇一、实验背景混频电路是无线通信系统中至关重要的组成部分，它负责将高频信号与本地振荡信号混合，产生中频信号，以便于后续的处理和传输。

本次实验旨在通过搭建混频电路，观察其工作原理，并分析其性能。

二、实验目的1. 了解混频电路的基本原理和结构；2. 掌握混频电路的设计与搭建方法；3. 分析混频电路的性能指标，如频率响应、增益、噪声系数等；4. 培养实验操作能力和分析问题能力。

三、实验原理混频电路的基本原理是利用非线性元件（如二极管、三极管等）的非线性特性，将两个不同频率的信号混合，产生新的频率。

本实验采用二极管混频电路，其工作原理如下：1. 本地振荡信号（LO）和高频信号（RF）分别输入混频电路的两个端口；2. 非线性元件将两个信号进行混合，产生新的频率，包括和频、差频等；3. 通过滤波器选择所需的中频信号（IF）。

四、实验内容1. 搭建混频电路实验平台；2. 输入本振信号和射频信号，观察输出中频信号；3. 测量中频信号的频率、幅度等性能指标；4. 分析混频电路的性能，如频率响应、增益、噪声系数等。

五、实验步骤1. 搭建混频电路实验平台，包括信号源、混频电路、滤波器、示波器等；2. 连接本振信号和射频信号，调整信号幅度；3. 观察示波器上中频信号的波形，记录频率、幅度等数据；4. 测量中频信号的频率、幅度等性能指标；5. 分析混频电路的性能，如频率响应、增益、噪声系数等。

六、实验结果与分析1. 实验结果：搭建的混频电路成功实现了本振信号和射频信号的混合，产生了中频信号。

中频信号的频率约为30MHz，幅度约为1V。

2. 分析：（1）频率响应：混频电路的频率响应较好，在中频附近具有较高的增益，且在两侧有一定的频率范围；（2）增益：混频电路的增益约为20dB，满足实际应用需求；（3）噪声系数：混频电路的噪声系数约为3dB，相对较低，有利于提高系统的信噪比。

七、实验收获1. 通过本次实验，深入了解了混频电路的基本原理和结构，掌握了混频电路的设计与搭建方法；2. 提高了实验操作能力和分析问题能力，为今后从事无线通信领域的研究奠定了基础；3. 深化了对非线性电路理论的理解，为今后研究其他非线性电路提供了借鉴；4. 增强了团队合作意识，培养了与他人沟通、协作的能力。

混频原理介绍与分析混频原理是指将两个或多个不同频率的信号进行合成，生成一个新的频率信号的过程。

混频技术在无线通信、调频广播、雷达、导航系统等领域有着广泛的应用。

本文将从基本原理、混频器的分类和工作原理、混频器的性能参数等方面进行详细的介绍和分析。

一、基本原理混频原理的基本思想是通过非线性元件将两个或多个不同频率的信号相乘，以产生新的频率分量。

通常使用的非线性元件有二极管、晶体管、场效应管等。

当两个输入信号分别为f1和f2时，通过非线性元件，可以产生频率为f1、f2以及(f1±f2)的频率成分。

其数学表达式为：f3=，2f1±f2，或f4=，2f2±f1二、混频器的分类和工作原理混频器按照混频信号的处理方式可以分为平衡混频器和非平衡混频器两类。

平衡混频器采用平衡型电路，输入信号在非线性元件之前需要进行平衡混频，主要通过互补的非线性元件实现。

平衡混频器可以有效抑制杂散分量的出现，提高混频器的线性度和动态范围。

其中，二极管混频器（均衡）是应用最广泛的，其工作原理是将两个信号分别通过两个二极管，然后再将两个二极管的输出信号相加，最后通过滤波器滤除幅度较小的不需要的频率分量。

非平衡混频器主要有单边带混频器、振荡混频器和自脉冲混频器。

单边带混频器通过抑制一个较强的本地振荡信号来实现混频，它可以实现频率的选择性混频。

振荡混频器以混频信号为输入，在非线性元件中产生新的频率成分。

自脉冲混频器是一种特殊的非平衡混频器，通过将本地振荡信号送入非线性元件，产生自脉冲信号，然后通过滤波器来获得所需频率。

三、混频器的性能参数混频器的性能参数主要包括转换增益、本地振荡抑制比、本地振荡频率抑制比和反射损耗等。

转换增益是指输入信号到输出信号间的增益，通常以分贝（dB）为单位。

转换增益越大，表示混频器性能越好。

本地振荡抑制比是指混频器对本地振荡信号的抑制能力。

本地振荡抑制比越大，表示混频器对本地振荡信号的抑制能力越强。

25%占空比混频器混频公式
摘要：
1.混频器基本概念
2.25% 占空比混频器介绍
3.混频公式及推导
4.结论与应用
正文：
混频器是一种电子设备，用于将两个不同频率的信号混合在一起，生成新的频率信号。

在通信、雷达和电子对抗等领域有广泛应用。

25% 占空比混频器是一种特殊的混频器，其特性在于占空比为25% 的脉冲宽度调制（PWM）信号。

本文将详细介绍25% 占空比混频器以及相关的混频公式。

混频公式如下：
M = (A1 × A2 × 2 × π) / (f1 × f2)
其中，M 为混频产物，A1 和A2 分别为输入信号A1 和A2 的幅度，f1 和f2 分别为输入信号A1 和A2 的频率。

混频过程可以通过一个简单的示例来说明。

假设我们有两个信号A1 和A2，频率分别为f1 和f2，将它们输入到一个混频器中，得到一个新的信号M。

根据电磁波的传播特性，信号M 的频率可以通过下式计算：fM = f1 + f2
然而，在实际应用中，混频器还会产生一些其他频率的信号，这些信号通
常称为边带。

边带信号的频率可以通过下式计算：
fM_sideband = f1 ± f2
了解了混频公式后，我们可以进一步分析25% 占空比混频器的特性。

占空比为25% 的PWM 信号具有独特的频率成分，可以用于控制混频器的输出信号。

通过合理地选择输入信号的频率，可以实现对混频器输出信号的有效控制。

总之，25% 占空比混频器是一种具有独特特性的混频器，其混频公式可以帮助我们更好地理解其工作原理。

§7.5混频电路本节我们将讨论下述几个问题1.进行变频的原因，混频器的作用。

2.变频器的基本原理及数学分析。

3.晶体三极管变频电路的基本原理。

4.变频器的主要性能指标。

5.变频干扰。

§7.5.1 概述载波频率变换为中频频率，而保持调制规律不变的频率变换过程。

作用：超外差接收机的重要组成部分（下变频）；发射机的重要组成部分（上变频）。

接收机中混频器的作用：将天线上感应的输入高频信号变换为固定的中频信号；发射机中混频器的作用：将中频信号变换为射频信号。

重要性：靠近天线，直接影响接收机的性能。

混频器类型：一般接收机中：①三极管混频器。

②高质量通信接收机：二极管环形混频器、双差分对平衡调制器混频器（乘法器混频电路）。

1. 混频器与变频器的差别混频器和变频器的功能是一致的，都是频率变换电路，是频谱线性搬移过程。

其差别在于：混频电路中，本振信号由外部提供；变频电路中，本振信号由电路自身产生。

变频器＝混频器+本机振荡器↓↓四端口六端口因为二者功能相同，因此很多参考书不加区别。

但严格意义上是有差别的。

为什么要进行变频？(1) 要实现宽带，有一定增益的高频放大器非常困难，且要在频率很宽的范围内实现良好的选频特性也很困难。

例如，调幅收音机频率范围535～1605K，调频收音机的频率范围88－108MHz困难。

相比之下，固定频率的中频放大器的增益和选择性都可以做得很好。

(2) 在超外差接收机中，采用变频器，将接收到的射频信号变为固定的中频，在中频上放大信号，放大器的增益可以做得很高，选频特性可做得很好，且电路结构简单。

经中频放大后，输入到检波器的信号可达到伏特数量级。

混频达到的目的：将宽带的射频信号⇒固定的中频信号，⇒有利于兼顾选频和增益⇒提高接收机的灵敏度，也就是提高接收微弱信号的能力。

知识点（了解）：调幅收音机频率范围535～1605K，中频465KHz；调频收音机的频率范围88－108MHz，中频为10.7MHz。

七. 混频混频的基本概念和实现模式双差分对混频电路二极管双平衡混频电路二极管双平衡混频电路三极管混频电路组合频率干扰和非线性失真(一)、混频的基本概念和实现模式１、概念∙混频是将中心频率为f c(载频)的已调信号υs，不失真地变换为中心频率为f I的已调信号υI的频率变换过程。

通常将υI称为中频信号，f I称为中频频率。

(简称中频)图中，υL=V Lm cosωL t是本地振荡电压，ωL=2πf L为本振角频率。

（按此仿真）通常取f I=f L-f c∙混频实质：就频谱搬移观点而言，混频的作用就是将输入已调信号频谱不失真的从f c搬移到f I的位置上。

因此，混频电路是一种典型的频谱搬移电路，可以用相乘器来实现。

2、实现模型∙实现模型∙输入信号频谱(调制信号为F min～F max时)∙混频器输出电流频谱设输入调幅波本振信号调制信号为υΩ(t),a(t)∝υΩ(t), 当f L>f c时乘法器输出电流i为:i经LC中频带通滤波器后输出，一般取差频ωI=ωL-ωC；若取和频ωI=ωL+ωC。

通常的混频电路有：模拟乘法器混频电路，二极管双平衡混频电路，双差分对混频电路，三极管混频电路。

前三者都是用相乘器电路来实现；后者则用非线性器件来实现。

(二)、双差分对混频电路υs=V sm[1+a(t)]cosωc t（设为已调幅信号）υL=V Lm cosωL t(为本振信号)用乘法器的分析可得当V sm、V Lm<26mV时经LC中频带通滤波器（中心频率谐振在ωI，BW3dB应满足要求）负载电阻R C则其中实现了混频若a(t)=M a cos t即υs=V sm(1+M a cosΩt)cosωc t时的混频（按此仿真）(三)、二极管双平衡混频电路(二极管环形组件应用)1、电路与原理◆二极管双平衡混频器是由两个二极管单平衡混频器组成的。

◆若υs=V sm cosωc t为输入信号压；υL=V Lm cosωL t为本振电压；◆LC中频带通滤波，中心频率谐振在ωI，输出负载电阻为R L。

混频器一.混频器的工作原理混频器在发射机和接收机系统中主要负责频率的搬移功能，在频域上起加法器或减法器的作用，频域上的加减法通过时域上的乘积获得。

混频器通常可以表示为如图１所示的三端口系统，应至少包含三个信号：两个输入信号和一个输出信号。

根据图1可以表示混频器最常见的数学模型：式中表征输入信号的振幅，表征本振信号的振幅。

图1.混频器原理框图对于混频器而言，混频器的输入信号分别定义为射频信号RF(Radio Frequency)，频率记为，和本振信号LO(Local Oscillator)，频率记为。

混频器的输出信号定义为中频信号IF(Intermediate Frequency)，频率记为。

根据混频器的应用领域不同，中频输出选择的频率分量也不同。

当时，混频器称为下变频器，输出低中频信号，多用于接收机系统；当时，混频器称为上变频器，输出高中频信号，多用于发射机系统。

常用的混频器实现方法主要有三种：第一种是用现有的非线性器件或电路，比如利用二极管电压电流的指数关系实现的二极管微波混频器；第二种是采用开关调制技术实现信号在频域上的加减运算，进而实现频率变换的功能，比如基于吉尔伯特单元的混频器；第三种是利用已有的电子元件实现混频电路的乘法模块。

二.混频器性能指标（一）转换增益转换增益(或者转换损耗)，其定义是需要的IF输出与RF输入的比值。

混频器的电压转换增益可表示为:混频器的功率转换增益可表示为：其中和分别为中频输出电压和射频输入电压的有效值．是负载电阻，是源电阻。

当输入电阻和负载电阻相等时，两种增益的dB形式相等。

（二）噪声系数一般而言，在分析系统噪声性能时，系统内的各模块视为黑盒子．即无需知道模块内部具体电路的噪声如何，而是用一个统一的系统参数对各模块噪声进行描述。

因此在分析混频器噪声性能时，将其看成是一个线性二端口网络。

噪声系数被用来衡量信号经过混频器后信噪比的恶化程度，即混频器本身引入的噪声的大小。

混频的原理混频是指将两个或多个不同频率的信号进行叠加，产生新的频率信号的过程。

混频技术在通信、雷达、无线电等领域有着广泛的应用，是现代电子技术中的重要组成部分。

混频的原理涉及到信号的调制、解调、频率变换等方面，下面将对混频的原理进行详细介绍。

首先，混频的原理基于非线性元件的特性。

在混频器中，通常采用二极管或场效应管等非线性元件来实现信号的混频。

非线性元件的特性使得输入信号的频率之间发生交叉调制，产生新的频率信号。

这种非线性特性是混频器实现频率转换的基础。

其次，混频的原理涉及到信号的调制和解调。

在混频过程中，输入信号经过调制，产生新的频率信号。

这种调制过程可以是幅度调制、频率调制或相位调制等方式。

而混频器中的非线性元件则实现了信号的解调，将不同频率的信号分离出来，得到所需的频率信号。

另外，混频的原理还涉及到频率变换。

混频器可以将输入信号的频率进行变换，产生新的频率信号输出。

这种频率变换可以是上变频或下变频，实现信号的频率转换和选择。

通过混频器的频率变换功能，可以实现信号的调频、解调、滤波等处理。

总的来说，混频的原理是基于非线性元件的特性，通过信号的调制、解调和频率变换，实现不同频率信号的叠加和产生新的频率信号。

混频技术在无线通信中起着至关重要的作用，可以实现信号的频率转换、选择和处理，为无线通信系统的性能提供了重要支持。

通过对混频的原理进行深入理解，可以更好地应用混频技术于实际工程中，提高系统的性能和可靠性。

同时，混频的原理也为混频器的设计和优化提供了重要的理论基础，为混频器的性能改进和创新提供了有力支持。

混频技术的不断发展和完善，将为现代通信技术的进步和发展提供更加坚实的基础。
