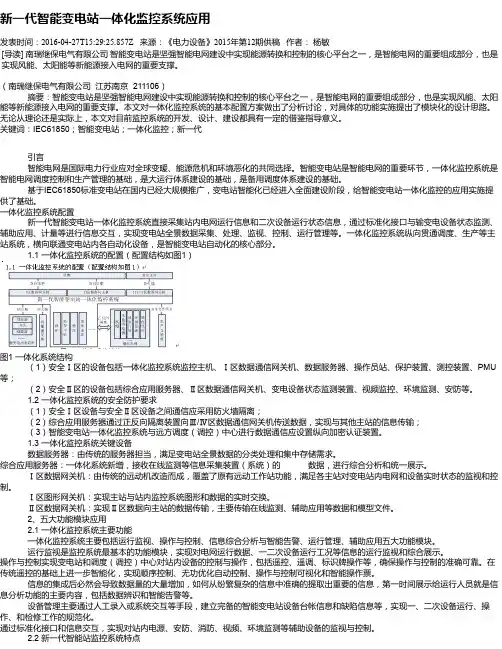

新一代智能变电站一体化监控系统应用发表时间:2016-04-27T15:29:25.857Z 来源:《电力设备》2015年第12期供稿作者:杨敏[导读] 南瑞继保电气有限公司智能变电站是坚强智能电网建设中实现能源转换和控制的核心平台之一,是智能电网的重要组成部分,也是实现风能、太阳能等新能源接入电网的重要支撑。
(南瑞继保电气有限公司江苏南京 211106)摘要:智能变电站是坚强智能电网建设中实现能源转换和控制的核心平台之一,是智能电网的重要组成部分,也是实现风能、太阳能等新能源接入电网的重要支撑。
本文对一体化监控系统的基本配置方案做出了分析讨论,对具体的功能实施提出了模块化的设计思路。
无论从理论还是实际上,本文对目前监控系统的开发、设计、建设都具有一定的借鉴指导意义。
关键词:IEC61850;智能变电站;一体化监控;新一代引言智能电网是国际电力行业应对全球变暖、能源危机和环境恶化的共同选择。
智能变电站是智能电网的重要环节,一体化监控系统是智能电网调度控制和生产管理的基础,是大运行体系建设的基础,是备用调度体系建设的基础。
基于IEC61850标准变电站在国内已经大规模推广,变电站智能化已经进入全面建设阶段,给智能变电站一体化监控的应用实施提供了基础。
一体化监控系统配置新一代智能变电站一体化监控系统直接采集站内电网运行信息和二次设备运行状态信息,通过标准化接口与输变电设备状态监测、辅助应用、计量等进行信息交互,实现变电站全景数据采集、处理、监视、控制、运行管理等。
一体化监控系统纵向贯通调度、生产等主站系统,横向联通变电站内各自动化设备,是智能变电站自动化的核心部分。
1.1 一体化监控系统的配置(配置结构如图1)图1 一体化系统结构(1)安全Ⅰ区的设备包括一体化监控系统监控主机、Ⅰ区数据通信网关机、数据服务器、操作员站、保护装置、测控装置、PMU 等;(2)安全Ⅱ区的设备包括综合应用服务器、Ⅱ区数据通信网关机、变电设备状态监测装置、视频监控、环境监测、安防等。

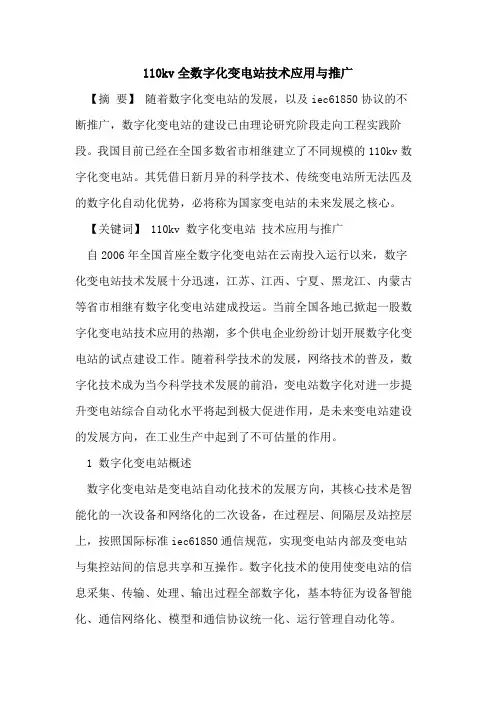

110kv全数字化变电站技术应用与推广【摘要】随着数字化变电站的发展,以及iec61850协议的不断推广,数字化变电站的建设已由理论研究阶段走向工程实践阶段。
我国目前已经在全国多数省市相继建立了不同规模的110kv数字化变电站。
其凭借日新月异的科学技术、传统变电站所无法匹及的数字化自动化优势,必将称为国家变电站的未来发展之核心。
【关键词】 110kv 数字化变电站技术应用与推广自2006年全国首座全数字化变电站在云南投入运行以来,数字化变电站技术发展十分迅速,江苏、江西、宁夏、黑龙江、内蒙古等省市相继有数字化变电站建成投运。
当前全国各地已掀起一股数字化变电站技术应用的热潮,多个供电企业纷纷计划开展数字化变电站的试点建设工作。
随着科学技术的发展,网络技术的普及,数字化技术成为当今科学技术发展的前沿,变电站数字化对进一步提升变电站综合自动化水平将起到极大促进作用,是未来变电站建设的发展方向,在工业生产中起到了不可估量的作用。
1 数字化变电站概述数字化变电站是变电站自动化技术的发展方向,其核心技术是智能化的一次设备和网络化的二次设备,在过程层、间隔层及站控层上,按照国际标准iec61850通信规范,实现变电站内部及变电站与集控站间的信息共享和互操作。
数字化技术的使用使变电站的信息采集、传输、处理、输出过程全部数字化,基本特征为设备智能化、通信网络化、模型和通信协议统一化、运行管理自动化等。
2 数字化变电站研究的目的近年来,随着变电站智能化开关、光电式互感器、一次设备在线检测、计算机网络技术在实时系统中的开发应用日趋成熟,为变电站的信息采集、传输以及测量、计量、保护等方面实现数字化处理提供了理论和技术支撑。
110kv数字化变电站运行已呈现以下趋势:(1)国际上数字化变电站的研究已从实验室阶段进入实际工程应用阶段。
我国已建成了互感器数字化的变电站,各电力公司均开展数字化变电站的相关应用研究工作,数字化变电站将是我国变电站技术的发展方向。
Q/CSG 中国南方电网有限责任公司企业标准数字化变电站技术规范2009-11 -26 发布2009-11 - 26 实施中国南方电网有限责任公司发布Q/CSG****-2009目次前言 (1)1范围 (2)2 引用标准 (2)3 术语与定义 (3)4 系统构成 (3)5 系统配置 (4)6 设备技术要求 (5)7 软件技术要求 (10)8应用功能 (12)9 总体性能指标 (23)10 设计要求 (24)11 产品验证技术要求 (25)附录A 典型应用方案(资料性附录) (26)附录B 建模原则(资料性附录) (29)附录C 服务(资料性附录) (38)1Q/CSG****-2009前言随着工业级网络通信技术、集成应用技术、电子及光电采集技术、信息技术,特别是DL/T860标准的颁布,数字化变电站技术具备了基本应用基础。
数字化变电站是以变电站一、二次系统为数字化对象,对数字化信息进行统一建模,将物理设备虚拟化,采用标准化的网络通信平台,从而以信息共享、硬件平台综合集成应用、软件功能插接复用、逻辑功能智能化策略的全新模式,实现变电站运行监视、快速保护、智能分析、标准化操作、设备状态监测等基本功能。
为统一设备配置和技术标准,指导和规范数字化变电站建设,特制定本技术规范。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范由广东电网公司电力科学研究院负责起草。
本规范主要起草人:陈炯聪、陈建福、段新辉、高新华、杨奕、赵永发、刘玮、梁晓兵、游复生、代仕勇、吴国沛、张喜平、潘璠本规范由中国南方电网有限责任公司标准化委员会批准。
本规范自颁布之日起实施。
执行中的问题和意见,请及时反馈给南方电网公司生产技术部。
1Q/CSG****-20092 数字化变电站技术规范1范围1.1本规范提出了数字化变电站的技术要求,适用于中国南方电网有限责任公司管理的110kV~500kV交流数字化变电站建设和改造工程。

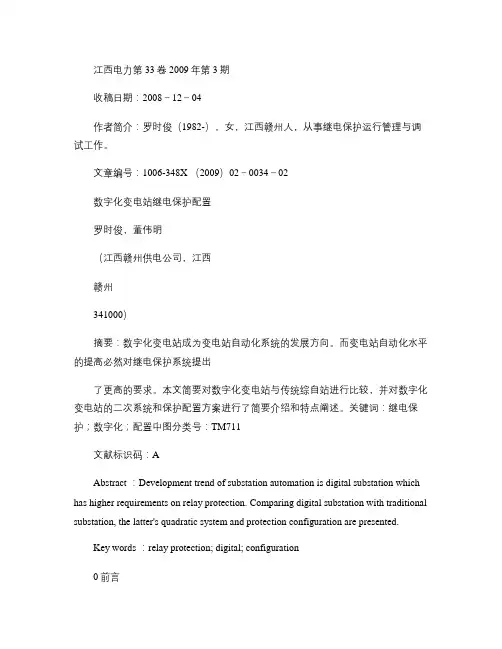

江西电力第33卷2009年第3期收稿日期:2008-12-04作者简介:罗时俊(1982-),女,江西赣州人,从事继电保护运行管理与调试工作。
文章编号:1006-348X (2009)02-0034-02数字化变电站继电保护配置罗时俊,董伟明(江西赣州供电公司,江西赣州341000)摘要:数字化变电站成为变电站自动化系统的发展方向。
而变电站自动化水平的提高必然对继电保护系统提出了更高的要求。
本文简要对数字化变电站与传统综自站进行比较,并对数字化变电站的二次系统和保护配置方案进行了简要介绍和特点阐述。
关键词:继电保护;数字化;配置中图分类号:TM711文献标识码:AAbstract :Development trend of substation automation is digital substation which has higher requirements on relay protection. Comparing digital substation with traditional substation, the latter's quadratic system and protection configuration are presented.Key words :relay protection; digital; configuration0前言2008年底,江西省第一座110kV 数字化变电站———兴国变电站即将投入运行。
兴国变电站采用南瑞继保的数字化变电站系统,具有国内领先水平的电子式电流(电压)互感器取代传统互感器,用光缆代替电缆作为系统测量、控制、保护和电能计量的信息采集和传输设备。
1数字化变电站与传统综自站比较数字化变电站是由智能化一次设备和网络化二次设备分层构建、建立在IEC61850通信规范基础之上、能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。
