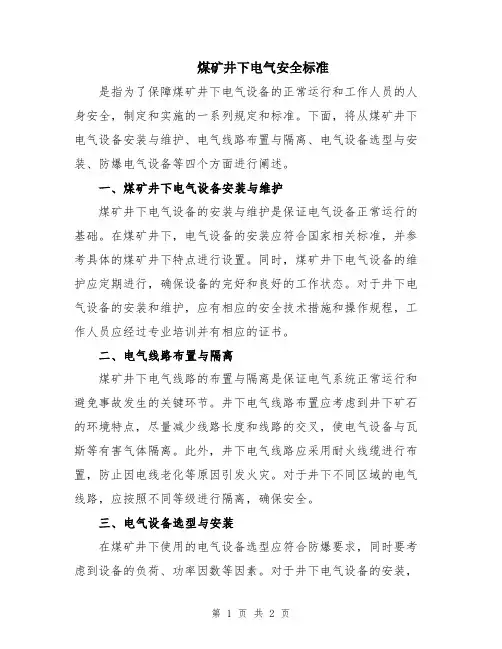

煤矿井下电气安全标准是指为了保障煤矿井下电气设备的正常运行和工作人员的人身安全，制定和实施的一系列规定和标准。
下面，将从煤矿井下电气设备安装与维护、电气线路布置与隔离、电气设备选型与安装、防爆电气设备等四个方面进行阐述。
一、煤矿井下电气设备安装与维护煤矿井下电气设备的安装与维护是保证电气设备正常运行的基础。
在煤矿井下，电气设备的安装应符合国家相关标准，并参考具体的煤矿井下特点进行设置。
同时，煤矿井下电气设备的维护应定期进行，确保设备的完好和良好的工作状态。
对于井下电气设备的安装和维护，应有相应的安全技术措施和操作规程，工作人员应经过专业培训并有相应的证书。
二、电气线路布置与隔离煤矿井下电气线路的布置与隔离是保证电气系统正常运行和避免事故发生的关键环节。
井下电气线路布置应考虑到井下矿石的环境特点，尽量减少线路长度和线路的交叉，使电气设备与瓦斯等有害气体隔离。
此外，井下电气线路应采用耐火线缆进行布置，防止因电线老化等原因引发火灾。
对于井下不同区域的电气线路，应按照不同等级进行隔离，确保安全。
三、电气设备选型与安装在煤矿井下使用的电气设备选型应符合防爆要求，同时要考虑到设备的负荷、功率因数等因素。
对于井下电气设备的安装，要严格按照设备的要求进行操作，并确保设备固定牢固，连接可靠。
安装过程中应注意保持设备与井下环境的隔离，并采取相应的防护措施，防止因设备故障引发事故。
四、防爆电气设备煤矿井下存在有害气体，如瓦斯等，因此煤矿井下电气设备常需采用防爆电气设备。
防爆电气设备应符合国家相关标准，并在使用前进行验证和检测。
使用防爆电气设备的区域应按照标准划定，并设立相应的标识和警示牌。
此外，对于井下设备的防爆保护，还应加强对设备的维护和检修，确保设备的防爆性能。
总之，煤矿井下电气安全标准是保障煤矿井下电气设备运行安全的重要措施。
煤矿井下电气设备的安装与维护、电气线路的布置与隔离、电气设备的选型与安装、防爆电气设备等方面都需要严格遵守相关标准，并加强管理和监督，以确保电气系统的安全稳定运行，保障煤矿井下人员的人身安全。
煤矿井下电气设备安装标准随着煤矿产能的增加，煤矿井下电气设备的安装已经成为煤矿安全生产的关键要素。
正确的安装标准和规范是保障井下电气设备运行安全的必要条件。
一、煤矿井下电气设备安装之前的准备工作1.电气设备运输和储存设备运输应该采用封闭的车辆和固定设备的方法。
在设备储存时需要考虑防潮和氧化等问题。
建议使用专门的设备运输和存储区域。
2.电气设备安装之前的消防和防爆措施在安装之前，必须按照消防防爆要求进行检查。
该检查包括检查设备是否清洗干净，是否加装防火、防油油帘和防爆隔离装置等。
3.井下电气设备安装的现场环境井下电气设备安全生产环境应满足相关法律法规的要求。
环境条件包括电气设备现场的地形、地质结构等。
二、井下电气设备安装的标准与规范1.井下电气设备的布置布置应当遵循安全、方便检查、操作维护等要求，并应当防止井下设备占地过大，从而影响井下人员的通行。
2.井下电缆电线安装电缆安装应按照对地连接要求进行接地。
电线和电缆布线规定应坚持一线制。
尽量在相邻硐室之间设立控制单元，以便于维护检查。
3.电气设备的防爆要求防爆要求：防爆电器设备必须满足国家标准要求，并进行防护措施。
在井下作业中，在火区禁止使用不携带防爆安全标志的电器设备。
4.井下电气设备的接地与绝缘所有电气设备在安装或维护过程中都必须进行接地处理。
接地线的截面必须满足要求。
设备绝缘应符合规定。
三、井下电气设备安装的质量控制1.硐室通道开挖合理的通道开挖不仅可以避免井下设备的基础水平位移，而且可以减小地震因素对设备的影响。
2.设备安装固定设备在安装后必须进行固定，固定件必须符合工程计划的要求。
3.设备安装验收验收电气设备安装工作的过程需要按照煤矿井下电气装置施工及验收检测规程进行。
四、结论电气设备在煤矿井下运行安全是煤矿安全生产的重要要素，因此煤矿井下电气设备的安装必须付出极高的努力，确保所有设备安装满足安全标准和规范要求。
这是促进煤矿安全生产的主要途径，为煤矿安全和生产提供了有力的保障。

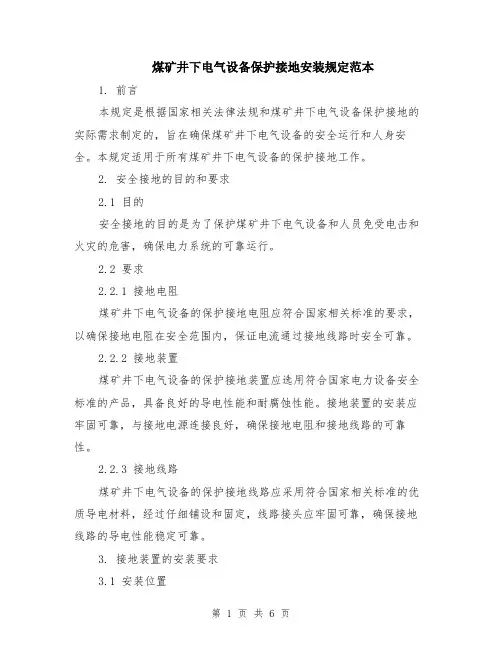

煤矿井下电气设备保护接地安装规定范本1. 前言本规定是根据国家相关法律法规和煤矿井下电气设备保护接地的实际需求制定的，旨在确保煤矿井下电气设备的安全运行和人身安全。
本规定适用于所有煤矿井下电气设备的保护接地工作。
2. 安全接地的目的和要求2.1 目的安全接地的目的是为了保护煤矿井下电气设备和人员免受电击和火灾的危害，确保电力系统的可靠运行。
2.2 要求2.2.1 接地电阻煤矿井下电气设备的保护接地电阻应符合国家相关标准的要求，以确保接地电阻在安全范围内，保证电流通过接地线路时安全可靠。
2.2.2 接地装置煤矿井下电气设备的保护接地装置应选用符合国家电力设备安全标准的产品，具备良好的导电性能和耐腐蚀性能。
接地装置的安装应牢固可靠，与接地电源连接良好，确保接地电阻和接地线路的可靠性。
2.2.3 接地线路煤矿井下电气设备的保护接地线路应采用符合国家相关标准的优质导电材料，经过仔细铺设和固定，线路接头应牢固可靠，确保接地线路的导电性能稳定可靠。
3. 接地装置的安装要求3.1 安装位置煤矿井下电气设备的保护接地装置应安装在设备或设备组的近旁，便于操作和维护。
对于特殊的设备，应根据实际情况确定合适的安装位置。
3.2 安装方式3.2.1 固定式接地装置：对于需要固定式接地装置的设备，应在设备周围设置铜接地线或其他导电旁路，确保设备与接地装置良好连接，并使接地装置与大地之间的接地电阻处于安全范围内。
3.2.2 移动式接地装置：对于需要移动式接地装置的设备，应选择可靠的连接方式和合适的接地装置，确保接地效果可靠，能够在需要时快速设置，提高工作效率和工作安全性。
4. 接地线路的铺设要求4.1 线路材料煤矿井下电气设备的保护接地线路应选用符合国家相关标准的优质导电材料，具备良好的导电性能和耐腐蚀性能。
4.2 线路铺设4.2.1 线路路径：接地线路的铺设路径应考虑到井下的实际情况，尽量避免与其他设备和线路交叉，确保线路的独立性和安全性。
矿井机电设备安装标准1. 引言为了确保矿井机电设备的安装质量和安全性，制定本标准。
本标准适用于矿井机电设备的安装工作，包括设备的选型、布置、安装、调试和验收等环节。
标准的实施可以提高设备的可靠性和安全性，确保矿井的正常运转和生产。
2. 设备选型在进行矿井机电设备安装之前，需要根据矿井的实际情况和工艺要求进行设备选型。
设备选型需要综合考虑以下因素：•设备功能要求•设备的适应性和性能指标•设备的可靠性和使用寿命•设备的功耗和能源消耗•设备的维修和维护要求选型完成后，需要制定详细的设备布置方案。
3. 设备布置设备布置是将设备按照一定的规范和要求布置在矿井中的过程。
布置方案需要考虑以下因素：•设备的排列顺序和位置•设备之间的间距和互相影响•设备与矿井结构的适应性•设备的维修和维护空间在设备布置过程中，需要注意设备之间的安全防护和防护措施。
同时，布置方案需要符合相关法规和标准要求。
4. 设备安装设备安装是将设备按照布置方案进行实际安装的过程。
在设备安装过程中需要注意以下事项：•安装人员需根据设备的安装图纸和说明书进行操作•安装过程中需严格按照相关安全操作规程进行•安装过程中需注意设备之间的连接和固定•安装完成后需进行必要的调试和检查设备安装完成后，需要进行安装质量的验收和记录。
5. 设备调试设备调试是对已经安装完成的设备进行测试和调整，确保设备可以正常运行和达到设计要求。
设备调试需要进行以下工作：•对设备进行功能测试，验证各项功能的正常工作•对设备进行参数设定和调整，确保设备性能指标符合要求•对设备进行安全验证，检查设备的安全保护装置和控制系统的可靠性•对设备的传感器和执行机构进行精确校准和调整设备调试过程中需要记录调试过程、结果和参数设定等信息，以备后续使用和维护参考。
6. 设备验收设备验收是对设备安装和调试工作的最终确认，确保设备满足使用要求和设计要求。
设备验收需要按照以下步骤进行：•对设备的外观和安装质量进行检查和验收•对设备功能进行综合测试和验证•对设备的性能指标进行测试和检查，确保符合要求•对设备的安全控制系统进行验证和测试设备验收完成后，需要制定相应的验收报告，并进行存档。
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改煤矿井下电气设备保护接地安装规定(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process煤矿井下电气设备保护接地安装规定(通用版)为规范我司井下电气设备保护接地的正确安装和使用，防止一切人身触电事故的发生，避免设备漏电而产生的火花引起的瓦斯、煤尘爆炸，特制定如下安装、检查、维护要求，望各单位严格遵照执行。
一、保护接地的要求：1．电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铝皮及屏蔽护套等必须有保护接地。
2．接地网上任一保护接地点的接地电阻值不得超过２Ω；每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值不得超过１Ω。
并每一季度检验一次。
3．连接主接地极的接地母线，采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线或扁钢（厚度不小于4mm）。
连接地线截面应采用不小于25mm2的铜线或不小于50mm2的镀锌铁线或扁钢（厚度不小于4mm）。
4.主接地极应在主、副水仓中各埋设一块。
局部接地极可设置于巷道水沟内或其他就近的潮湿处。
6.下列地点应装设局部接地极：⑴采区变电所（包括移动变电站和移动变压器）。
⑵装有电气设备的硐室和单独装设的高压电气设备。
⑶低压配电点或10米范围内装有3台以上电气设备的地点。
⑷由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
无低压配电点的采煤工作面的运输巷、回风巷、集中运输巷（胶带运输行）至少应分别设置1个局部接地极；⑸连接高压动力电缆的金属连接装置。

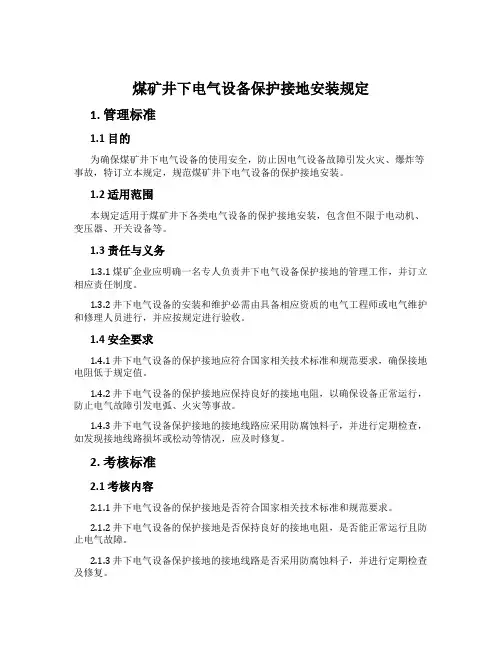

煤矿井下电气设备保护接地安装规定1. 管理标准1.1 目的为确保煤矿井下电气设备的使用安全，防止因电气设备故障引发火灾、爆炸等事故，特订立本规定，规范煤矿井下电气设备的保护接地安装。
1.2 适用范围本规定适用于煤矿井下各类电气设备的保护接地安装，包含但不限于电动机、变压器、开关设备等。
1.3 责任与义务1.3.1 煤矿企业应明确一名专人负责井下电气设备保护接地的管理工作，并订立相应责任制度。
1.3.2 井下电气设备的安装和维护必需由具备相应资质的电气工程师或电气维护和修理人员进行，并应按规定进行验收。
1.4 安全要求1.4.1 井下电气设备的保护接地应符合国家相关技术标准和规范要求，确保接地电阻低于规定值。
1.4.2 井下电气设备的保护接地应保持良好的接地电阻，以确保设备正常运行，防止电气故障引发电弧、火灾等事故。
1.4.3 井下电气设备保护接地的接地线路应采用防腐蚀料子，并进行定期检查，如发现接地线路损坏或松动等情况，应及时修复。
2. 考核标准2.1 考核内容2.1.1 井下电气设备的保护接地是否符合国家相关技术标准和规范要求。
2.1.2 井下电气设备的保护接地是否保持良好的接地电阻，是否能正常运行且防止电气故障。
2.1.3 井下电气设备保护接地的接地线路是否采用防腐蚀料子，并进行定期检查及修复。
2.2 考核方法2.2.1 定期组织专业人员对煤矿井下电气设备的保护接地进行检查，对照相关技术标准和规范要求，进行合规性评估。
2.2.2 对电气设备的接地电阻进行测试，确保其符合规定的接地电阻。
2.2.3 定期检查接地线路的完好情况，如发现线路损坏或松动等问题，及时进行修复并做好记录。
2.3 考核结果2.3.1 考核结果将分为合格和不合格两个等级，不合格的需进行整改。
2.3.2 整改期限为考核结果下发之日起30日内，整改完成后需组织重新考核。
2.3.3 如煤矿企业连续两次考核结果为不合格，应视情节轻重予以相应的惩罚，包含但不限于罚款、停产整顿等。
煤矿井下电气设备保护接地安装规定根据煤矿井下电气设备保护接地安装规定，以下是一些基本规定：
1. 接地装置的设计和安装应符合国家相关标准和规范。
2. 煤矿井下电气设备的金属外壳必须通过接地装置与大地相连，确保可靠接地。
3. 井下矿用电缆的金属护套应通过接地装置与大地相连，确保可靠接地。
4. 电气设备的机械防护与接地装置应有足够的机械强度和可靠的接地连接。
5. 对于井下电气设备的支架和金属构架，必须通过接地装置与大地相连，确保可靠接地。
6. 接地装置的接地电阻应符合规定标准。
通常，井下设备的接地电阻不得大于规定值（如10欧姆）。
7. 接地装置的接地电阻应定期检测，并保持良好的接地状态。
8. 接地装置的连接件和导线应使用合适的材料，具备足够的电气导通能力和机械强度。
9. 定期对煤矿井下电气设备的接地装置进行检查和维护，确保接地装置的正常工作。
以上是一些常见的煤矿井下电气设备保护接地安装规定，但实际规定可能因地区和具体情况而有所不同，具体需参考当地相关法规和标准。
电气装置安装规程（GB50169-2006）电气设备安装标准规范1、总则 1.1本规范适用于 1.2 本规范引用标准： 《建筑电气工程施工质量验收规范》（GB 50303-2002） 《安装与验收标准》（GB 50171-1992） 《电气装置安装工程》（GB 50169-1992） 《电气装置安装工程》起重机电气装置施工及验收规范（GB 50256-96） 有关设备出厂说明书和上级有关文件规定 1.3所有电气项目施工人员应熟知并严格执行本规范，确保电气安装工程质量。
1.4本规范与上级的有关规程、规范相低触时应按上级规程、规范执行。
1.5当现场设备、系统结线等发生变化时应及时修改本规程。
1.6所有电气技术人员及公司相关领导应熟悉本规范。
1.7本规程应每年进行一次复查,对不符合上级规定和现场实际的部分进行修订。
1.8本规范由负责解释。
第一节变压器安装规范一、主控项目1. 变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象；2. 接地引下线及其与主接地网的连接应满足设计要求，接地可靠。
3. 变压器的相关电气试验必须合格。
4. 保护装置整定值符合规定；正确操作及联动试验正确。
5. 变压器的高、低压侧接线、相色清晰、安装合理。
二、一般项目1. 分接头的位置应符合运行要求。
有载调压切换装置的远方操作应动作可靠，指示位置正确。
2. 绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。
3. 装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。
4. 检查变压器铭牌上所列各项技术参数及产品附件与图纸上的型号、规格等相符；出厂资料、文件需齐全。
5. 变压器本身不应有机械损伤，箱盖螺栓应完整无缺，密封衬垫要求严密良好，无渗油现象。
6. 易损部件如套管、油位表、呼吸器、信号温度计、气体继电器等有无损坏现象。
7. 变压器顶盖上应无遗留杂物。
8. 储油柜、冷却装置等油系统上的阀门均应打开，且指示正确。
（建筑电气工程）电气安装规范GB电气装置安装工程1kV及以下配线工程施工及验收规范GB50258—96目录中华人民共和国国家标准电气装置安装工程1KV及以下配线工程施工及验收规范GB50258—96主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1997年2月1日关于发布国家标准《电气装置安装工程1KV及以下配线工程施工及验收规范》、《电气装置安装工程电气照明装置施工及验收规范》的通知建标［1996］475号根据国家计委计综［1986］2630号和建设部（90）建标技字第4号文的要求，由电力工业部会同有关部门共同修订的《电气装置安装工程1KV及以下配线工程施工及验收规范》和《电气装置安装工程电气照明装置施工及验收规范》，已经有关部门会审。
现批准《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258—96和《电气装置安装工程电气照明装置施工及验收规范》GB50259—96为强制性国家标准，自壹九九七年二月壹日起施行。
原国家标准《电气装置安装工程施工及验收规范》GBJ232—82中第十三篇“配线工程篇”和第十四篇“电气照明装置篇”同时废止。
本规范由电力工业部负责管理，具体解释等工作由电力工业部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部壹九九六年八月十六日1总则1.0.1为保证电气装置配线工程的施工质量，促进技术进步，确保安全运行，制订本规范。
1.0.2本规范适用于建筑物、构筑物中1KV及以下配线工程的施工及验收。
1.0.3配线工程的施工应按已批准的设计进行。
当修改设计时，应经原设计单位同意，方可进行。
1.0.4采用的器材及其运输和保管，应符合国家现行标准的有关规定；当产品有特殊要求时，尚应符合产品技术文件的规定。
1.0.5器材到达施工现场后，应按下列要求进行检查：1.0.5.1技术文件应齐全。
1.0.5.2型号、规格及外观质量应符合设计要求和本规范的规定。
煤矿井下电气设备保护接地安装规定主要涉及以下几个方面：
1. 接地电阻要求：煤矿井下电气设备的保护接地电阻通常要求保持在一定范围内，一般要求接地电阻小于4 ohm。
2. 接地方式要求：煤矿井下电气设备的保护接地通常采用星形接地方式，即将电气设备的金属外壳与接地系统的主保护接地线连接，形成一定的电位差。
3. 接地线路布置要求：煤矿井下电气设备的保护接地线路应布置在地下矿井中，要求线路布置牢固，不易受到机械挤压和破坏，并与电气设备金属外壳牢固连接。
4. 接地电极要求：煤矿井下电气设备的保护接地电极通常采用专门设计的金属接地极，如耐腐蚀性能好的铜接地极，确保接地电气设备的可靠接地。
5. 接地系统维护要求：煤矿井下电气设备保护接地系统应定期巡视、维护和检测，保持接地系统的良好状态，避免接地电阻过高或接地线路断裂等情况的发生。
需要注意的是，以上规定仅为一般性指导，具体的煤矿井下电气设备保护接地安装规定可能会有所不同，需要根据具体的国家或地区规范进行具体操作。
第 1 页共 1 页。
（建筑电气工程）煤矿井下电气设备安装标准电气设备安装标准壹、外部标准：1、电气设备应上设备架，设备架离地约0.3米。
2、正确连接电气设备接地线和接地极，接地极和电气设备的距离大于5m。
3、每组电气设备俩台设备间距约0.5米（俩台设备喇叭嘴间距），中间连接电缆应适度（以俩喇叭直线距离下垂180±30mm左右为准）。
4、凡有电缆压线板的电器，引入引出电缆必须用压线板压紧，但不得把电缆压扁。
5、紧固件应齐全、完整、可靠。
同壹部分的螺母、螺栓其规格应要求壹致。
螺杆裸落部分壹般为1－3扣。
凡用螺栓连接紧的部件，其间夹有弹性物者(如密封圈和橡套电缆)不允许加弹簧垫圈。
6、喇叭嘴压紧要有余量，余量不小于1毫米，否则为失爆。
线嘴应平行压紧，俩压紧螺丝入口之差应不大于5毫米，否则为不完好。
7、隔爆接合面紧固螺栓应加装弹簧垫，用弹簧垫圈时其规格应和螺栓保持壹致，紧固程度应以将其压平为合格。
8、密封圈的分层侧在接线时，应向里；密封圈内径和电缆外径的配合为±1毫米；密封圈刀削后应整齐圆滑，不得出现锯齿状。
二、内部标准：1、电缆护套伸入器壁的长度为5至15mm，小于5mm是失爆，大于15mm为不完好。
2、接线应整齐(不扭弯)、紧固、导电良好、无毛刺。
卡爪(或平垫圈)弹簧垫(双帽齐全)使用线鼻子时可不用平垫圈，接线后，卡爪(或平垫圈)不压绝缘胶皮或其他绝缘物，芯线裸露距卡爪(或平垫圈)不大于10mm。
3、接线腔地线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱，地线不掉为宜。
接地螺栓、螺母、垫圈不允许涂绝缘物。
4、接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固。
5、接线腔内清洁无杂物，电源板盖好。
6、防爆面清洁无杂物，无锈迹，光滑无伤痕，必须涂凡士林。
7、当线嘴已全部压紧仍不能将密封圈压紧时，只能用壹个厚度适当，不开口的金属圈来调整，不得填充其他杂物(包括再加密封圈等)。
8、其它标准参照«井下防爆电气设备检查标准五十条»（见附1）。
三、之上规定如有和《煤矿安全规程》或其它国家标准相冲突时，以国家标准为准。
井下电缆悬挂标准一、电缆水平敷设时必须和巷道走向壹致，垂直方向敷设时必须和地面成90º，即横平竖直。
二、电缆改变敷设方向时，要求成90º转弯，转弯处应有适宜的圆弧，半径符合下列要求：A、铠装电缆要求：弯曲半径≥20倍电缆外径B、橡套电缆要求：弯曲半径≥10倍电缆外径三、电缆悬挂点的间距在水平巷道或倾斜巷道内不大于2m，在立井井筒内不得超过6m。
四、悬挂高度符合下列要求（以下高度以电缆钩最下方为准）1、主要运输巷不低于1.6m。
2、掘进和回采巷道平巷悬挂不低于1.6m，放顶硐室及机电硐室处不低于1.8m。
五、悬挂应有适当的弛度，壹般以电缆拉直后自然垂下为宜。
六、壹般规定1、严禁用小电缆钩挂大电缆。
2、同壹地点或同壹地段挂同壹根电缆只许用同壹类型电缆钩。
3、巷道壹侧挂有2根之上电缆时，不得交叉，且弛度壹致，不得错钩吊挂。
4、电缆钩壹钩只准挂壹根电缆。
5、电缆接线盒、连接插销等电缆连接装置应单独固定牢固，不得让电缆受力。
6、通讯和信号电缆应和电力电缆分挂在井巷的俩侧，如果受条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m之上的地方。
七、其它规定1、电缆不得挂在风管或水管上。
2、电缆不得遭受淋水。
3、电缆上严禁悬挂任何物件。
4、电缆和压风管、供水管在巷道同壹侧敷设时，必须敷设在管子上方，且保持0.3米之上的距离。
5、盘圈或盘“8”字形的电缆不得带电，但给采掘机组供电的电缆不受此限。
6、高低压电缆敷设在巷道同壹侧时：A、高低压电缆之间的距离应大于100mm；B、高压电缆之间、低压电缆之间的距离不得小于50mm。
8、穿墙电缆穿管敷设，管俩端用必须用黄泥封堵。
八、电缆标志牌1、标志牌的内容1）要求注有型号、电压、长度、始末端名称。
2）字迹清楚不潦草，且和实际相符。
2、标志牌的粘贴要求1）箭头指向正确，即：箭头由电源指向负荷端或受电端。
2）巷道内敷设的电缆每50m粘贴1个标志牌。
3）拐弯处或分支点以及电缆的接线盒俩端、穿墙电缆的墙的俩边各1个标志牌。
4）电器设备入线电缆均应粘贴标志牌，标志牌粘贴在距喇叭嘴0.5m处。
九、皮带等电器设备控制、测量、信号等用途电缆1、允许使用扎带绑扎固定。
2、要求横平竖直不交叉。
3、电缆俩端挂牌管理，牌上要注明电缆型号、用途等。
十、在总回风巷和专用回风巷不应敷设电缆,特殊情况下需敷设时必须制定相应的安全措施。
接地装置敷设标准一、材料要求1、主接地极：钢板2块规格：S≥0.75m2厚度≥5mm2、主接地母线：（1）扁铁规格：S截≥100mm2厚度≥4mm（2）镀锌钢绞规格：S截≥100mm2（3）铜线规格：S截≥50mm23、局部接地极：钢管规格：直径≥22mm长度≥1m孔直径≥5mm孔数：10个眼4、辅助接地母线：（1）扁铁规格：S截≥50mm2厚度≥4mm（2）镀锌钢绞规格：S截≥50mm2（3）铜线规格：S截≥25mm25、接地导线、连接导线：（1）裸铜线：S截≥25mm2（2）镀锌钢绞：S截≥50mm2（3）扁钢：S截≥50mm2厚度≥4mm6、辅助接地极：钢管规格：直径≥22mm长度≥1m孔直径≥5mm孔数：10个眼7、辅助连接导线：废旧电缆规格：有效S截≥6mm2二、敷设示意图（附后）三、相关要求1、制作（1）制作单位根据连队要求，对照规定材料标准合理选择材料。
（2）主接地母线和辅助接地母线使用扁铁时，“┅”型（顺长）接口之间的重复压接长度不小于100mm。
“┗”型连接处使用三角形连接，扁铁上100mm处打壹个ø14的孔，用扁铁连接。
（3）接地线和连接导线使用S截≥50mm2的镀锌钢绞，俩端头使用铜接线鼻固定。
2、敷设地点（1）井下中央变电所（2）采区变电所（3）机电设备硐室和单独装设的高压电气设备（包括高压接线盒）（4）低压配电点装有三台及三台之上的地点（包括设备平台）（5）无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷、（胶带运输巷）、以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
3、安装形式（1）中央变电所参考图1-1。
（2）采区变电所和机电硐室参考图2-1。
.（3）低压配电点或装有三台及三台之上的电气设备参考图2-2。
（4）盘区水仓参考图2-3。
（5）高压接线盒和单独安装的高压电气设备参考图2-4。
（6）照明综保及低压馈电参考图3-1。
4、安装要求（1）主接地母线、辅助接地母线使用扁铁、镀锌钢绞或铜线。
（2）连接导线、接地导线根据现场情况选择扁铁、镀锌钢绞或铜线。
（3）三台之上电气设备（包括开关、电机）外壳上的接地螺栓用导线全部连接到接地母线上。
（4）有漏电实验的单台开关必须加设接地极及辅助接地极。
（5）接地极使用管材时必须垂直于地板敷设，埋入地下深度不能小于75cm，露出地面长度不小于10cm；使用钢板时深度不能小于50cm，且添加吸湿（食盐）材料（设备平台除外）。
（6）工作面及各巷道未构成接地系统设备，安装时必须打接地极。
电气设备和电缆的检查、调整周期规定电气设备及电缆绝缘阻值的要求及标准1、电缆的绝缘阻值要求：1）660V绝缘阻值相间和相对地不得小于10兆欧。
2）1140V绝缘阻值相间和相对地不得小于50兆欧。
3）10KV绝缘阻值相间和相对地不得小于1000兆欧。
4）监视线绝缘阻值相间不得小于2兆欧。
2、电机的绝缘阻值要求：1）660V绝缘阻值相对地不得小于10兆欧。
2）1140V绝缘阻值相对地不得小于50兆欧。
3、高压开关、馈电、启动器的绝缘阻值要求：1）660V绝缘阻值相间和相对地不得小于10兆欧。
2）1140V绝缘阻值相间和相对地不得小于50兆欧。
3）10KV绝缘阻值相间和相对地不得小1000兆欧。
4、变压器的绝缘阻值要求：1）10KV高压侧绝缘阻值相对地不得小于1000兆欧。
2）1140V低压侧绝缘阻值相对地不得小于50兆欧。
3）660V低压侧绝缘阻值相对地不得小于10兆欧。
接地电阻的要求及标准1、接地网上任壹保护接地点的接地电阻值不得超过2欧。
2、移动式和手持式电气设备的接地电阻值不得超过1欧。
低压电网过流保护整定标准1、馈电开关电流整定标准：（1）整定电流：I Z≥ΣI N（2）整定倍数：N≥（I Qe+ΣI其它）/I Z上式中：I Z为馈电开关过流保护整定值，A；ΣI N为馈电开关负荷侧所带设备额定电流之和，A；N为馈电开关电流整定倍数；I Qe为馈电开关负荷侧所带设备中最大电机的额定起动电流,A；ΣI其它为馈电开关负荷侧除最大电机外其它电机的额定电流之和，A。
（3）整定值灵敏度的校验，应满足：I d(2)/（N·I Z）≥1.5I d(2)为馈电开关保护范围最远点的俩相短路电流，A；N、I Z同上1.5为保护装置的可靠动作系数。
煤矿井下常用电动机的额定起动电流的选值：对于绕线型电动机，其近似值可用1.5乘以额定电流；对于鼠笼电动机，其近似值可用额定电流乘以6。
2、电磁起动器电流整定标准：（1）A、额定电压为380V：I Z≥2P NB、额定电压为660V：I Z≥1.15P NC、额定电压为1140V：I Z≥0.67P N（2）对于电磁起动器需整定短路倍数时，短路倍数壹致取8倍。
（3）整定值灵敏度的校验，应满足：I d(2)/8I Z≥1.5上式中：I d(2)为磁力起动器保护范围最远点的俩相短路电流，A；I Z为磁力起动器过流保护整定值，A；1.5为保护装置的可靠动作系数。
附1:井下防爆电气设备检查标准(五十条)1、鸡爪子：（1）橡套电缆的连接不采用硫化热补或同等效能的冷补者；（2）电缆(包括通讯、照明、信号、控制以及高低压橡套电缆)的连接不采用接线盒的接头；（3）铠装电缆的连接不采用接线盒和不灌注绝缘充填物或充填不严密(漏出芯线)的接头。
2、羊尾巴：电缆的末端不接防爆电器设备或防爆元件者为羊尾巴。
电器设备接线嘴(包括五小电器元件)2米内的不合格接头或明破口者均属于羊尾巴。
3、明接头：电器设备和电缆有裸露的导体者或明火操作者均属于明接头。
4、破口：（1）橡套电缆的护套损坏，露出芯线或露出屏蔽层者。
（2）橡套电缆的护套损坏伤痕深度达最薄处1/2之上，长度达20毫米或沿围长1/3之上者。
出现之上四种情况之壹者(包括安全火花型电气元件)均为电缆不合格接头，均属电气安全隐患点。
5、开关闭锁装置起不到闭锁作用者为失爆。
6、隔爆面的光洁度应不低于△５，操作杆的光洁度应不低于△６，否则为失爆。
7、隔爆面有锈迹，用棉丝擦后，仍有锈蚀斑迹者为锈蚀，属于失爆。
8、隔爆面有锈迹，用棉丝擦后，只留云影，不算锈蚀，也不为失爆（但在井上修理设备时不允许有云影）。
