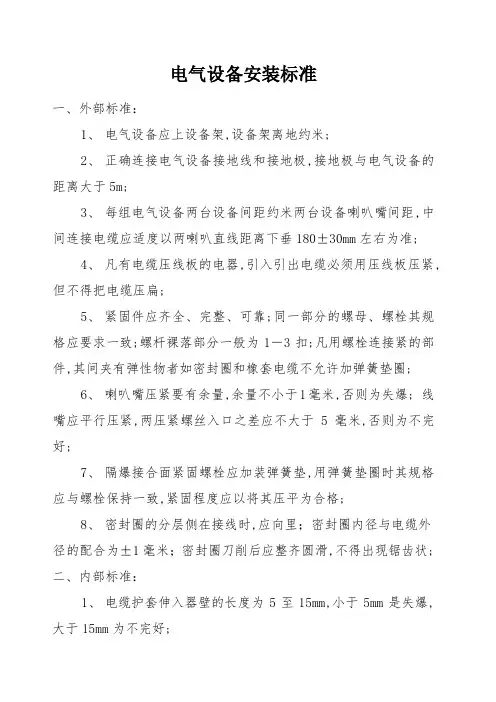

电气设备安装标准一、外部标准：1、电气设备应上设备架,设备架离地约米;2、正确连接电气设备接地线和接地极,接地极与电气设备的距离大于5m;3、每组电气设备两台设备间距约米两台设备喇叭嘴间距,中间连接电缆应适度以两喇叭直线距离下垂180±30mm左右为准;4、凡有电缆压线板的电器,引入引出电缆必须用压线板压紧,但不得把电缆压扁;5、紧固件应齐全、完整、可靠;同一部分的螺母、螺栓其规格应要求一致;螺杆裸落部分一般为1－3扣;凡用螺栓连接紧的部件,其间夹有弹性物者如密封圈和橡套电缆不允许加弹簧垫圈;6、喇叭嘴压紧要有余量,余量不小于1毫米,否则为失爆; 线嘴应平行压紧,两压紧螺丝入口之差应不大于5毫米,否则为不完好;7、隔爆接合面紧固螺栓应加装弹簧垫,用弹簧垫圈时其规格应与螺栓保持一致,紧固程度应以将其压平为合格;8、密封圈的分层侧在接线时,应向里；密封圈内径与电缆外径的配合为±1毫米；密封圈刀削后应整齐圆滑,不得出现锯齿状;二、内部标准：1、电缆护套伸入器壁的长度为5至15mm,小于5mm是失爆,大于15mm为不完好;2、接线应整齐不扭弯、紧固、导电良好、无毛刺;卡爪或平垫圈弹簧垫双帽齐全使用线鼻子时可不用平垫圈,接线后,卡爪或平垫圈不压绝缘胶皮或其他绝缘物,芯线裸露距卡爪或平垫圈不大于10mm;3、接线腔地线长度应适宜,以松开线嘴卡兰拉动电缆后,三相火线拉紧或松脱,地线不掉为宜;接地螺栓、螺母、垫圈不允许涂绝缘物;4、接线柱螺丝、弹垫齐全和卡抓齐全,压线紧固;5、接线腔内清洁无杂物,电源板盖好;6、防爆面清洁无杂物,无锈迹,光滑无伤痕,必须涂凡士林;7、当线嘴已全部压紧仍不能将密封圈压紧时,只能用一个厚度适当,不开口的金属圈来调整,不得填充其他杂物包括再加密封圈等;8、其它标准参照井下防爆电气设备检查标准五十条见附1 ;三、以上规定如有与煤矿安全规程或其它国家标准相冲突时,以国家标准为准;井下电缆悬挂标准一、电缆水平敷设时必须与巷道走向一致,垂直方向敷设时必须与地面成90o,即横平竖直;二、电缆改变敷设方向时,要求成90o转弯,转弯处应有适宜的圆弧,半径符合下列要求：A、铠装电缆要求：弯曲半径≥20倍电缆外径B、橡套电缆要求：弯曲半径≥10倍电缆外径三、电缆悬挂点的间距在水平巷道或倾斜巷道内不大于2m,在立井井筒内不得超过6m;四、悬挂高度符合下列要求以下高度以电缆钩最下方为准1、主要运输巷不低于;2、掘进与回采巷道平巷悬挂不低于,放顶硐室及机电硐室处不低于;五、悬挂应有适当的弛度,一般以电缆拉直后自然垂下为宜;六、一般规定1、严禁用小电缆钩挂大电缆;2、同一地点或同一地段挂同一根电缆只许用同一类型电缆钩;3、巷道一侧挂有2根以上电缆时,不得交叉,且弛度一致,不得错钩吊挂;4、电缆钩一钩只准挂一根电缆;5、电缆接线盒、连接插销等电缆连接装置应单独固定牢固,不得让电缆受力;6、通讯和信号电缆应与电力电缆分挂在井巷的两侧,如果受条件所限：在井筒内,应敷设在距电力电缆以外的地方；在巷道内,应敷设在电力电缆上方以上的地方;七、其它规定1、电缆不得挂在风管或水管上;2、电缆不得遭受淋水;3、电缆上严禁悬挂任何物件;4、电缆与压风管、供水管在巷道同一侧敷设时,必须敷设在管子上方,并保持米以上的距离;5、盘圈或盘“8”字形的电缆不得带电,但给采掘机组供电的电缆不受此限;6、高低压电缆敷设在巷道同一侧时：A、高低压电缆之间的距离应大于100mm ；B、高压电缆之间、低压电缆之间的距离不得小于50mm;8、穿墙电缆穿管敷设,管两端用必须用黄泥封堵;八、电缆标志牌1、标志牌的内容1）要求注有型号、电压、长度、始末端名称;2）字迹清楚不潦草,并与实际相符;标志牌的粘贴要求1）箭头指向正确,即：箭头由电源指向负荷端或受电端;2）巷道内敷设的电缆每50m粘贴1个标志牌;3）拐弯处或分支点以及电缆的接线盒两端、穿墙电缆的墙的两边各1个标志牌;4）电器设备入线电缆均应粘贴标志牌,标志牌粘贴在距喇叭嘴处;九、皮带等电器设备控制、测量、信号等用途电缆1、允许使用扎带绑扎固定;2、要求横平竖直不交叉;3、电缆两端挂牌管理,牌上要注明电缆型号、用途等;十、在总回风巷和专用回风巷不应敷设电缆,特殊情况下需敷设时必须制定相应的安全措施;接地装置敷设标准一、材料要求1、主接地极：钢板2块规格：S≥ m2厚度≥5 mm2、主接地母线：1扁铁规格：S截≥100mm2 厚度≥4 mm2镀锌钢绞规格：S截≥100mm23铜线规格：S截≥50mm23、局部接地极：钢管规格：直径≥22mm 长度≥1m 孔直径≥5mm 孔数：10个眼4、辅助接地母线：1扁铁规格：S截≥50mm2 厚度≥4 mm2镀锌钢绞规格：S截≥50mm23铜线规格：S截≥25mm25、接地导线、连接导线：1裸铜线：S截≥25mm22镀锌钢绞：S截≥50mm23扁钢：S截≥50mm2厚度≥4mm6、辅助接地极：钢管规格：直径≥22mm 长度≥1m 孔直径≥5mm 孔数：10个眼7、辅助连接导线：废旧电缆规格：有效S截≥6mm2二、敷设示意图附后三、相关要求1、制作1制作单位根据连队要求,对照规定材料标准合理选择材料;2主接地母线和辅助接地母线使用扁铁时,“┅”型顺长接口之间的重复压接长度不小于100mm;“┗”型连接处使用三角形连接,扁铁上100mm处打一个14的孔,用扁铁连接;3接地线和连接导线使用S截≥50 mm2的镀锌钢绞,两端头使用铜接线鼻固定;2、敷设地点1井下中央变电所2采区变电所3机电设备硐室和单独装设的高压电气设备包括高压接线盒4低压配电点装有三台及三台以上的地点包括设备平台5无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷、胶带运输巷、以及由变电所单独供电的掘进工作面,至少应分别设置1个局部接地极;3、安装形式1中央变电所参考图1-1;2采区变电所和机电硐室参考图2-1;.3低压配电点或装有三台及三台以上的电气设备参考图2-2;4盘区水仓参考图2-3;5高压接线盒和单独安装的高压电气设备参考图2-4;6照明综保及低压馈电参考图3-1;4、安装要求1主接地母线、辅助接地母线使用扁铁、镀锌钢绞或铜线;2连接导线、接地导线根据现场情况选择扁铁、镀锌钢绞或铜线;3三台以上电气设备包括开关、电机外壳上的接地螺栓用导线全部连接到接地母线上;4有漏电实验的单台开关必须加设接地极及辅助接地极;5接地极使用管材时必须垂直于地板敷设,埋入地下深度不能小于75cm,露出地面长度不小于10cm；使用钢板时深度不能小于50cm,并添加吸湿食盐材料设备平台除外;6工作面及各巷道未构成接地系统设备,安装时必须打接地极;电气设备和电缆的检查、调整周期规定电气设备及电缆绝缘阻值的要求及标准1、电缆的绝缘阻值要求：1660V绝缘阻值相间和相对地不得小于10兆欧;21140V绝缘阻值相间和相对地不得小于50兆欧;310KV绝缘阻值相间和相对地不得小于1000兆欧;4监视线绝缘阻值相间不得小于2兆欧;2、电机的绝缘阻值要求：1660V绝缘阻值相对地不得小于10兆欧;21140V绝缘阻值相对地不得小于50兆欧;3、高压开关、馈电、启动器的绝缘阻值要求：1660V绝缘阻值相间和相对地不得小于10兆欧;21140V绝缘阻值相间和相对地不得小于50兆欧;310KV绝缘阻值相间和相对地不得小1000兆欧;4、变压器的绝缘阻值要求：110KV高压侧绝缘阻值相对地不得小于1000兆欧;21140V低压侧绝缘阻值相对地不得小于50兆欧;3660V低压侧绝缘阻值相对地不得小于10兆欧;接地电阻的要求及标准1、接地网上任一保护接地点的接地电阻值不得超过2欧;2、移动式和手持式电气设备的接地电阻值不得超过1欧;低压电网过流保护整定标准1、馈电开关电流整定标准：1整定电流： I Z≥ΣI N2整定倍数： N ≥I Qe+ΣI其它/I Z上式中：I Z为馈电开关过流保护整定值,A；ΣI N为馈电开关负荷侧所带设备额定电流之和,A；N为馈电开关电流整定倍数；I Qe为馈电开关负荷侧所带设备中最大电机的额定起动电流,A；ΣI其它为馈电开关负荷侧除最大电机外其它电机的额定电流之和,A;3整定值灵敏度的校验,应满足：I d2 /N· I Z≥I d2为馈电开关保护范围最远点的两相短路电流,A；N、 I Z同上为保护装置的可靠动作系数;煤矿井下常用电动机的额定起动电流的选值：对于绕线型电动机,其近似值可用乘以额定电流；对于鼠笼电动机,其近似值可用额定电流乘以6;2、电磁起动器电流整定标准：1A、额定电压为380V：I Z≥2P NB、额定电压为660V：I Z≥C、额定电压为1140V：I Z≥2对于电磁起动器需整定短路倍数时,短路倍数一致取8倍;3整定值灵敏度的校验,应满足：I d2 / 8I Z≥上式中：I d2为磁力起动器保护范围最远点的两相短路电流,A；I Z为磁力起动器过流保护整定值,A；为保护装置的可靠动作系数;附1:井下防爆电气设备检查标准五十条1、鸡爪子：（1）橡套电缆的连接不采用硫化热补或同等效能的冷补者；（2）电缆包括通讯、照明、信号、控制以及高低压橡套电缆的连接不采用接线盒的接头；（3）铠装电缆的连接不采用接线盒和不灌注绝缘充填物或充填不严密漏出芯线的接头;2、羊尾巴：电缆的末端不接防爆电器设备或防爆元件者为羊尾巴;电器设备接线嘴包括五小电器元件2米内的不合格接头或明破口者均属于羊尾巴;3、明接头：电器设备与电缆有裸露的导体者或明火操作者均属于明接头;4、破口：（1）橡套电缆的护套损坏,露出芯线或露出屏蔽层者;（2）橡套电缆的护套损坏伤痕深度达最薄处1/2以上,长度达20毫米或沿围长1/3以上者;出现以上四种情况之一者包括安全火花型电气元件均为电缆不合格接头,均属电气安全隐患点;5、开关闭锁装置起不到闭锁作用者为失爆;6、隔爆面的光洁度应不低于△５,操作杆的光洁度应不低于△６,否则为失爆;7、隔爆面有锈迹,用棉丝擦后,仍有锈蚀斑迹者为锈蚀,属于失爆;8、隔爆面有锈迹,用棉丝擦后,只留云影,不算锈蚀,也不为失爆但在井上修理设备时不允许有云影;云影——擦掉锈迹后,留下青褐色氧化亚铁云状痕迹,用手摸无感觉;9、结合面上的小针孔,在1cm２的范围内不超过5个,且直径不超过,深度不超过1mm的隔爆面不为失爆;10、对于机械伤痕深度、宽度均不超过,其伤痕的投影长度不超过相对容积结合面宽度的50%,个别伤痕深度不超过1mm,其伤痕结合面最短无伤距离相加不小于相应容积规定的结合面宽度不算失爆;但其中有一项超过均为失爆;11、隔爆面上不允许涂有油漆或机械性杂物,否则为失爆如无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限;12、隔爆面应涂以适量的中性凡士林等合格的防锈油如医用凡士林或磷化磷化后也可涂凡士林,如无防锈油或磷面脱落均属失爆;涂油应在隔爆面形成一层薄膜为宜;涂油过多也不完好,如磷面脱落小于隔爆面径向长度的1/5并涂有防锈油可不算失爆,但为不完好;13、防爆面宽度减去超限间隙部分不得小于所规定的结合面宽度,否则为失爆;（1）转盖式或插盖式隔爆面的宽度不小于25毫米,间隙不大于毫米；（2）静止隔爆面的间隙与接合面宽度如下表；3活动部分操作杆及电机轴隔爆接合面间隙与接合面宽度如下表：14、 防爆壳变形长度超过50毫米,凹凸深度超过5毫米为失爆,整形后低于此规定仍为合格;15、 防爆壳内外有锈皮脱落为失爆;油漆脱落,锈蚀严重为不完好;16、 密封圈须采用邵尔氏硬度45~50度的橡胶制造,否则为失爆, 密封圈的分层侧在接线时,应向里,否者为不完好煤电钻除外; 17、 密封圈尺寸须符合以下规定,如有一项达不到均属失爆;（1） 密封圈外径与进线装置内径之差应符合下表：2 密封圈内径与电缆外径的配合为±1毫米,但如系4mm 2及以下电缆者密封圈内径应不大于电缆外径;3 密封圈的宽度不小于电缆外径的倍,且不小于10毫米;4 密封圈的厚度不小于电缆外径的倍70mm 2的电缆除外,且不小于4毫米;18、密封圈刀削后应整齐圆滑,不得出现锯齿状,锯齿直径之差大于2毫米包括2毫米为失爆,小于2毫米为不完好;19、不用的接线嘴要分别用密封圈和挡板依次接入、压紧,否则为失爆;螺旋式线嘴如上金属圈时的应装在挡板外面,否则也属失爆;20、挡板直径与进线装置内径之差不大于2毫米,厚度不小于2毫米,金属圈外径与接线装置内径之差应不大于2毫米,厚度应不小于公称尺寸1毫米,否则均属失爆;21、线嘴压紧要有余量,余量不小于1毫米,否则为失爆; 线嘴应平行压紧,两压紧螺丝入口之差应不大于5毫米,否则为不完好; 22、当线嘴已全部压紧仍不能将密封圈压紧时,只能用一个厚度适当,不开口的金属圈来调整,不得填充其他杂物包括再加密封圈等;金属圈的外径应与喇叭嘴伸入器壁规格一致,螺旋式线嘴也只限安装一个金属圈,否则均为失爆;23、卡兰式的进线嘴以压紧胶圈后一般用单手搬动喇叭嘴上下左右晃动时,喇叭嘴无明显晃动为准,螺旋式接线嘴最少啮合扣数不得低于6扣,拧紧程度一般用单手向正用力拧不动为合格,否则均属失爆;24、如喇叭嘴外部缺损,均不影响防爆性能者为不完好;25、凡有电缆压线板的电器,引入引出电缆必须用压线板压紧, 压线板未压紧电缆,均属失爆,但不得把电缆压扁,压紧后电缆的直径比原直径减少10%,属不完好;26、紧固件应齐全、完整、可靠;同一部分的螺母、螺栓其规格应要求一致;螺杆裸落部分一般不得超过3扣,否则,本部件设备为不完好;凡用螺栓连接紧的部件;其间夹有弹性物者如密封圈和橡套电缆可不再加弹簧垫圈;27、隔爆接合面紧固螺栓的螺母要上满扣,不满扣为失爆;紧固螺钉伸入螺孔长度应不小于螺纹直径的尺寸铸铁、铜、铝件等不小于螺纹直径的倍如螺孔深度不够螺纹直径尺寸,则螺钉必须拧满螺孔,否则均为失爆;28、隔爆接合面紧固螺栓应加装弹簧垫或背帽用弹簧垫圈时其规格应与螺栓保持一致,紧固程度应以将其压平为合格,螺栓松动,无弹簧垫圈或背帽和弹簧垫圈不合格均为失爆;29、低压隔爆开关接线室不允许由电源侧进出线至负荷侧接线,或由负荷侧进出线至电源侧接线,磁力启动器的小喇叭嘴严禁引入引出动力线,否则均属失爆;30、电缆护套伸入器壁要符合5~15毫米的要求,小于5毫米为失爆；大于15毫米为不完好;如粗电缆穿不进时,可将伸入器壁部分锉细;31、接线应整齐不扭弯、紧固、导电良好、无毛刺;卡爪或平垫圈弹簧垫双帽齐全使用线鼻子可不用平垫圈,接线后,卡爪或平垫圈不压绝缘胶皮,芯线裸露距卡爪或平垫圈不大于10毫米,出现以上情况之一者均属设备不完好;32、两相低压导线裸露部分的空气间隙：500伏以下不小于6毫米；500伏以上不小于10毫米,否则为失爆;33、高压电缆的连接,一律采用压接技术,接线柱使用压板接线时,压板凹面一律朝下,否则为不完好;34、接线室地线长度应适宜,以松开线嘴卡兰拉动电缆后,三相火线拉紧或松脱,地线不掉为宜;接地螺栓、螺母、垫圈不允许涂绝缘物;卡爪或平垫圈要镀锌或镀锡;如出现以上不符和要求者均为不完好;35、采用铠装电缆供电时,使用密封圈全部套在铅铝皮上,或用绝缘胶灌至三叉口以上;未接线的线嘴应用同等厚度的法兰和堵板或者绝缘胶堵死,否则为失爆;36、接线室盒应保持干净,无杂物和水珠；使用铠装电缆的接线室内允许有少量的油,但应定期擦干;否则,该设备为不完好;37、隔爆设备的隔爆腔之间严禁直接贯通,否则必须保持原设计的防爆性能,否则此设备为失爆接线柱接线座有裂缝也属失爆; 38、隔爆开关闭锁后,接线板正面的带电螺栓应用绝缘材料封堵隔离带电体,否则为不完好;39、各种防爆电器设备的保护装置和附属元件必须齐全、完整、可靠;损坏、拆除或失效均为不完好;40、防爆设备和元件的置放应平、直、稳;接线后,盖板和转盖应一律朝外,便于维修和维护,喇叭嘴严禁朝上,喇叭嘴电缆出口处应平滑,不得出现死弯,否则均为不完好;41、电钻插销的电源侧应接插座,负荷侧应接插销;如反接为失爆;42、接地线使用镀锌钢绞线时,接头处可以使用最少两道U型卡子连接;使用镀锌铁板时,一般用两道镀锌螺栓紧固并加装弹簧垫和加背帽,螺栓直径不得小于10毫米;43、电器设备必须有合格的接地装置,接地不合格的设备不算完好;变电硐室、配电点的设备必须有系统和局部接地；采、掘、工作面所用设备要求有系统接地,综合保护器和漏电继电器要有合格的主、副接地极,采用串联接地的设备为不完好;44、变电硐室的设备必须有标志牌注明：编号、容量、用途、整定值、整定日期、负荷情况、短路电流、负责人等,如无标志牌或标志牌与实际不符合者,该设备不完好;45、局扇和掘进工作面的电气设备,必须全部实现风电闭锁,在局扇专供电源的线路上不得接入其它机电设备;46、对只接电源,不接负荷的电气设备也属检查范围;47、防爆型电气设备无论在矿井任何地方安装使用,均要按防爆设备的标准要求进行检查和维护;地面选煤楼电气设备也要安装防爆型设备,同时按防爆设备要求进行维修、保养、检查;如用于地面非爆炸环境中只按设备完好标准来要求和检查;48、关于引进国外技术的设备,只要仍能保持其设备原性能者,检查中不按失爆论处;49、检查中发现设备有失爆现象的当场应积极处理,但处理后,本次检查仍按失爆计算;50、此规定如以煤炭行业新标准及新规定有抵触时,应以煤炭行业新标准及新规定为准;。
