仿真1.1.1 共射极基本放大电路按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。

１. 静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。

２. 动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。

由波形图可观察到电路的输入，输出电压信号反相位关系。

再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。

３. 参数扫描分析在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。

选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。

４. 频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。

由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。

由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻Ｒ３限定。

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进行模拟电路仿真的基本方法。

目录1。

Multisim软件入门2。

二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7。

互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表,将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司)推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench(电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5。

0版本,在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim 经历了多个版本的升级，已经有Multisim2001、 Multisim7、 Multisim8、Multisim9 、Multisim10等版本,9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作.图13。

1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，本章节讲解使用Multisim进行模拟电路仿真的基本方法。

目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

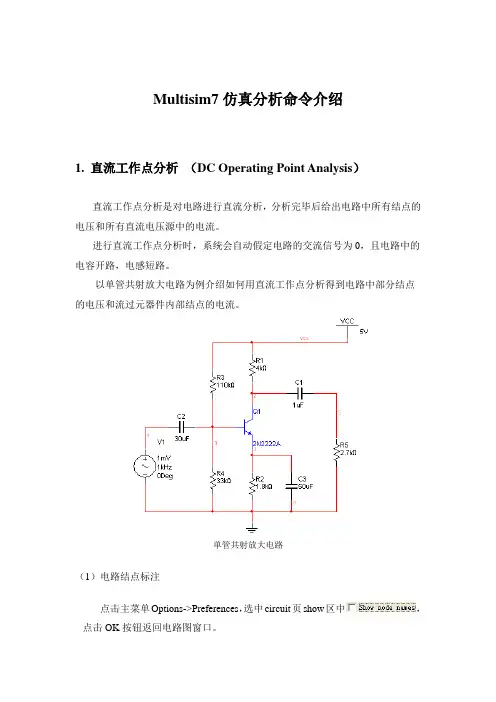

Multisim7仿真分析命令介绍1. 直流工作点分析（DC Operating Point Analysis）直流工作点分析是对电路进行直流分析，分析完毕后给出电路中所有结点的电压和所有直流电压源中的电流。

进行直流工作点分析时，系统会自动假定电路的交流信号为0，且电路中的电容开路，电感短路。

以单管共射放大电路为例介绍如何用直流工作点分析得到电路中部分结点的电压和流过元器件内部结点的电流。

单管共射放大电路（1）电路结点标注点击主菜单Options->Preferences，选中circuit页show区中，点击OK按钮返回电路图窗口。

Preferences窗口的Circuit页（2）仿真方式选择点击主菜单Simulate->Analysis-> DC Operating Point Analysis。

DC Operating Point Analysis窗口（3）输出变量选择Output Variables页用来选定输出分析的变量。

在DC Operating Point Analysis窗口的Output variables页窗口中，左边Variables in circuit区中给出了针对电路中已标注的所有结点，该分析方法能够分析计算的所有变量。

可以通过选中需要分析计算的变量点击Add的方法将想要观测的变量添加到右边Select variables for区中，用于软件后台的分析计算。

选择输出变量其中，$1表示结点1的电压，vv2#branch表示流经电源V2的电流。

（4）内部结点添加有些情况下，元器件有内部结点的存在（如：三极管），若想分析计算元器件内部结点的电流电压参数，可选择左边Variables in circuit区下边的，在more options中选择添加元器件模型和想要分析计算的参数。

（5）仿真结果读取完成以上各步骤后，点击在DC Operating Point Analysis窗口下侧的Simulate按钮，读取仿真结果。

仿真1.1.1 共射极基本放大电路按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。

１. 静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。

２. 动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。

由波形图可观察到电路的输入，输出电压信号反相位关系。

再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。

３. 参数扫描分析在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。

选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。

４. 频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。

由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。

由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻Ｒ３限定。

Multisim的使用方法和电路仿真分析一．实验目的1.学习使用Multisim软件；2.能熟练的运用Multisim进行电路的仿真分析；二．实验内容1.Multisim系统简介；2.讲解Multisim的基本操作及仪器仪表的使用；3.举例说明用Multisim实现对电路的仿真分析过程；4.完成反比例运算电路，反向加法运算电路和积分运算电路的仿真分析；三．实验仪器1.支持Win2000/2003/Me/XP/vista的PC机；2.Multisim软件;四．实验步骤1. 熟悉Multisim的基本操作命令及仪器图表的使用；2. 根据电路原理图，在Multisim上仿真实现反向比例运算电路，电路原理图如图1所示：图1 反向比例电路电路图（要求：R1取100 KΩ_5% ；R’取9.1 KΩ_5% ; Rf取100 KΩ_1%;电压源选取500mV;)在Multisim中画出实验电路图，并对输出的直流电压进行仿真分析；4.根据电路图，在Multisim上仿真实现反向加法运算电路,电路原理图如图2所示：图2 反向加法运算电路图（要求：R1取10 KΩ_1% ；R2取10KΩ_1% ; R3取10KΩ_1% ; R’取3.3 KΩ_5%;Rf取100 KΩ_1%；Ui1=100mV; Ui2=200mV; Ui3=50mV) 在Multisim中画出实验电路图，并对输出信号进行仿真分析；3. 根据电路原理图，在Multisim上仿真实现积分运算电路，电路原理图如图3所示：图3 积分运算电路（要求：R1取100 KΩ_1% ；R’取100 KΩ_1%; C=10uF；输入端接函数发生器;)在Multisim中画出实验电路图，并用双通道示波器对输入与输出信号进行仿真分析；五．实验报告要求1.写出以三个Multisim中典型的操作表示的意思和使用的场合：AC Analysis；Oscilloscope；Function Generator ；2.简要写明反比例运算电路,反向加法运算电路和积分运算电路在Multisim 上实现的过程；。
