电视机维修手册第一章基础知识在开始进行电视机维修之前，我们需要掌握一些基础知识。
1.1 电视机组成电视机由机箱、显示器、电路板、电源、音频设备等组成。
熟悉电视机的基本组成是进行维修的第一步。
1.2 电视机常见故障电视机常见故障包括无显示、无声音、图像失真、遥控器无法控制等。
了解这些常见故障，有助于我们更好地进行诊断和修复。
第二章电视机修理工具和材料在进行电视机维修工作时，我们需要准备一些必要的工具和材料。
2.1 修理工具修理工具包括螺丝刀、电工刀、焊接器具等。
不同型号的电视机可能需要不同的工具，根据电视机的维修需求选择合适的工具是修理的关键。
2.2 维修材料维修材料包括焊接锡、电线、电容、电阻等。
在维修过程中，我们可能需要更换一些损坏的零部件，因此准备充足的维修材料很重要。
第三章电视机故障排除步骤在进行电视机维修时，我们需要按照一定的步骤来进行故障排除。
3.1 检查电源和电线首先，我们需要确认电视机的电源和电线是否连接正常。
有时候故障可能只是由于电源或电线的问题。
3.2 检查电路板接下来，我们需要检查电视机的电路板，查看是否有明显的损坏或焊接不良的地方。
如果有，及时修复或更换损坏的部件。
3.3 测试电子元件我们还需要测试电视机中的电子元件，如电容、电阻等，确定是否有损坏或失效的元件。
使用万用表等工具进行测试，修复或更换故障元件。
第四章常见故障及处理方法4.1 无显示如果电视机无法显示图像，我们可以尝试检查连接线是否松动，确认输入信号是否正常，并检查背光是否工作正常。
4.2 无声音如果电视机没有声音，我们可以检查扬声器是否损坏，调整音量设置，以及检查音频线是否连接正确。
4.3 图像失真图像失真可能是由于信号问题或显示器故障引起的。
我们可以尝试调整信号源，检查视频线连接是否良好，以及检查显示器是否有故障。
第五章安全注意事项在进行电视机维修时，我们需要注意一些安全事项，确保自己的安全和设备的完整性。
5.1 断电操作在维修电视机之前，一定要切断电源，避免触电造成危险。
日立P50A101CM横线故障：这类故障应该为机器缓冲板（也称为显示启动电路板）排线接触不良所致。
可打开排线开关，再压紧，反复几次故障即可消除。
我想这该好办，遂决定试一下。
打开电视机后盖，看到机身后方左边上、下各有一长条形电路板（上次修理时已换过一块），每块板各三条排线，依次打开六条排线压线开关，再压紧，反复几次，故障果然消失，心中大喜。
然尔，好景不长，电视机看了仅一天，故障又出，看来光动压线开关不能彻底解决问题。
我分析了电视机出故障的规律：春秋冬三季工作基本正常，唯独到了七八月份，故障即出，这显然与夏季高温高湿有关。
难怪有网友称：这种型号的电视机怎么就像装了定时器！根据我的维修经验，我将六条排线拉下，用橡皮逐个擦拭，再用软毛刷将排线刷干净，又用干净新毛笔，蘸无水乙醇（酒精）将排线及排线插口清洗干净，待自然干燥后，将六条排线插好压紧。
经过一番处理，当年电视机工作正常。
损坏的缓冲板型号为JP6122，依旧上网找寻解决办法。
一位网友发帖，介绍了自己更换板子的经验，并将邮购途径告知。
即查询电路板售家，为广东顺德诚誉电子，现在更名为诚誉（国际）电子配件中心，QQ号：1071750341。
在经过QQ交谈了解后，当天汇出邮购费人民币418元，七月十七日下午四时收到快递，打开检查，板子目视状况不错。
即安装试机，电视机显示和伴音恢复正常，故障排除。
我怕排线故障再出，在试收看二天后，对排线口又做了如下处理：我找来一块很薄的硬塑料片，然后将硬塑料片剪成六片与排线口长宽相等的垫片，垫在排线的下边，压下排线开关，使排线口与排线的接触更加紧密。
之所以用薄塑料片，是因为排线口压线开关受力有限，如果用的塑料片厚了，怕压线开关断裂，那将前功尽弃。
顺便说一句，我用的是衬衣外包装的透明塑料壳，很薄的，且有硬度。
经过以上处理，不但当年电视机工作正常，到了今年，即二〇一二年，现在已经立秋，炎热的夏季已过，电视机一直未出故障，工作良好。
在日常电视机的选购方面,我们不仅仅是看电视的价格和性能,品牌参考也很是重要。
今天小编就带大家了解下日立电视,看看日立电视怎样,同时还了解下日立电视常见故障维修方法吧。
日立电视怎样日立电视产品较为丰富,除了有多个电视机产品系列之外,所生产的电视机都有一定的,其中该品牌电视的外观设计主要是以精致小巧、轻和薄为主要设计特色。
其次日立电视机还继承了传统的日系电视一贯的方正设计风格,能够体现出电视机的沉稳和大气,同时还能透出一股俏皮之气,尤其底部镜面的巧妙装饰条勾勒出亮丽的现代时尚质感,堪称电视机经典中的经典。
其实日立液晶电视机12HZ 高速率不会对眼睛造成过多的视觉疲劳,“爱眼”功能的贴心设计适合御宅一族。
在音质方面,日立“Wooo系列H3”液晶电视采用了语音内插技术,能校正处于接近原始声无限压缩声音源。
从高音到低音都能清晰的为您展现出来。
还能实现高品质的声音,适合各种视频场景。
日立电视“Wooo系列H3”系列通过外接硬盘的形式,进行节目的录制。
接口方面,新品配有2个HDMI接口,视频输入/音频输入接口、模拟RGB接口、D4接口、USB接口、网络接口、耳机输出接口和一个数字音频输出接口。
能够满足一般家庭的接驳使用。
日立电视常见故障维修处理1、开机三无,电源灯不亮.弟一个是电源板坏,弟二个是CPU部分工作不正常.2、LCD多见的故障是屏上的问题了,暗带,线条,是常见的,这些基本可以归纳屏问题,有些要有维修条件才能修,有些是因为温度高,导致COF和屏连。
接点的ACF脱离。
这种现象可以用平头烙铁下面垫层隔热介质烫的方法修复。
3、背光灯时亮时不亮。
常见为背光灯升压板的灯管插座与灯管接触不良,背光灯供电高或低。
实际维修中,24V供电用数字表测量不应该有1V的误差(电源板上输出的24V电压无论是空载还是带载都应该稳定)。
4、错误提示"超出频率范围"检查信号线--------重写MCU驱动程序-------更换EPROM------重写EPROM程序-----换驱动板以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
电视维修手册第一章：电视故障诊断与维修方法一、电视无法开机当电视无法开机时，首先需要检查以下几个方面：1. 电源插头是否插紧：请确保电源插头已经完全插入电视的电源插座，并且插紧。
2. 电源线是否损坏：检查电源线是否有明显的破损或者断裂情况，如有需要更换新的电源线。
3. 电源开关是否打开：确保电源开关已经打开，有些电视可能有独立的电源开关。
如果以上检查都没有问题，但电视仍然无法开机，可能是以下原因之一：1. 电视主板故障：电视主板是电视的核心部件，如果主板损坏，可能导致电视无法正常开机。
此时建议联系专业维修人员进行维修或更换主板。
2. 电源供应故障：电视的电源供应部分可能出现故障，导致电视无法正常供电。
此时建议联系专业维修人员进行维修或更换电源供应部件。
二、电视无法接收信号或画面不清晰当电视无法接收信号或者画面不清晰时，可以按照以下步骤进行故障排除：1. 检查天线连接：确保电视天线线缆连接牢固，没有松动或者断裂。
如果有需要，可以重新连接天线线缆并确保信号良好。
2. 调整天线方向：有时候电视信号不好是由于天线方向不正确导致的。
可以尝试调整天线的方向，找到最佳的信号接收位置。
3. 检查信号源设备：如果电视无法接收到信号，可能是信号源设备的问题。
可以检查信号源设备（如有线电视盒、DVD播放器等）是否正常工作，以及连接线是否完好。
如果以上步骤都没有解决问题，可能是以下原因之一：1. 电视调谐器故障：电视调谐器是接收信号的重要部件，如果调谐器出现故障，可能导致无法接收信号或者画面不清晰。
此时建议联系专业维修人员进行维修或更换调谐器。
2. 信号源设备故障：如果信号源设备本身出现故障，可能导致电视无法正常接收信号。
此时建议检查信号源设备的工作状态，或者联系专业维修人员进行维修。
第二章：常见电视故障及解决方法一、电视画面出现噪点当电视画面出现噪点时，可以尝试以下方法进行故障排除：1. 调整信号源设备：有时候噪点是由于信号源设备输出信号不稳定导致的。

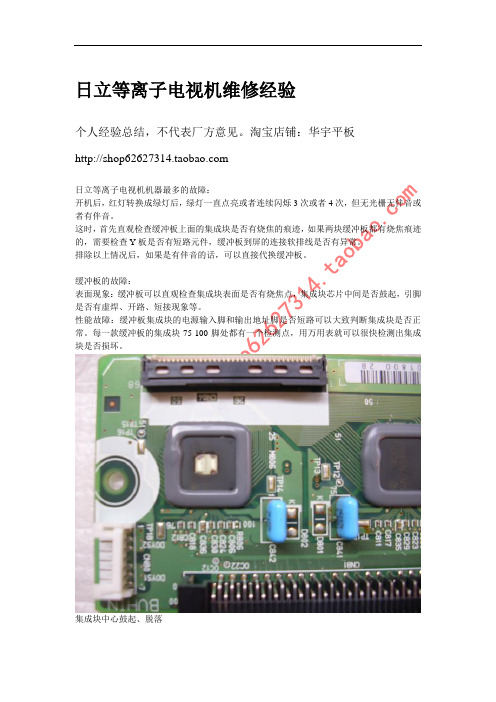

日立等离子电视机维修经验个人经验总结，不代表厂方意见。
淘宝店铺：华宇平板日立等离子电视机机器最多的故障：开机后，红灯转换成绿灯后，绿灯一直点亮或者连续闪烁3次或者4次，但无光栅无伴音或者有伴音。
这时，首先直观检查缓冲板上面的集成块是否有烧焦的痕迹，如果两块缓冲板都有烧焦痕迹的，需要检查Y板是否有短路元件，缓冲板到屏的连接软排线是否有异常。
排除以上情况后，如果是有伴音的话，可以直接代换缓冲板。
缓冲板的故障：表面现象：缓冲板可以直观检查集成块表面是否有烧焦点，集成块芯片中间是否鼓起，引脚是否有虚焊、开路、短接现象等。
性能故障：缓冲板集成块的电源输入脚和输出地址脚是否短路可以大致判断集成块是否正常。
每一款缓冲板的集成块75-100脚处都有一个检测点，用万用表就可以很快检测出集成块是否损坏。
集成块中心鼓起、脱落集成块有烧焦点集成块有烧焦点集成块有烧焦点缓冲板的检查：如果集成块看不出有烧焦的痕迹时或者检测不出短路、变质时，可以用动态观察的方法来判断。
可以先拆下一块缓冲板，然后通电开机转换到TV状态可以观察到屏幕是否有一半的光栅出现。
如果没有，再试另外一块。
此时应该注意通电时间，应该维持在2分钟左右，如果Y 板有故障或者缓冲板有隐形故障都会暴露出来。
上述的检测方法适用于所有日立等离子电视机,但是特别注意检修FW2机型时使用动态检测法，必须将缓冲板拆下，与电路完全分离，否则开机就损坏缓冲板和Y板。
开路上缓冲板后开机的现象缓冲板的代换：日立最早的缓冲板是飞利浦代工的，这批板子是要求技改的，同时Y板也是要求技改的。
技改方案是删除Y板上的R663,R673,C411,连接C411,C412的正极，同时缓冲板上增加两个10K电阻。
早期的国产缓冲板也是需要技改的，但是07年8月份以后的缓冲板就不需要技改了。
板子的番号是ND60200-0047,ND60200-0048.后期日立产品P50X101的缓冲板和上述缓冲板可以直接代换。
电视主板原理电视主板是电视机的核心部件，它承载着整个电视机的运行和控制。
在电视主板上，集成了各种电子元件和芯片，通过复杂的电路连接，实现了电视机的各项功能。
本文将从电视主板的组成结构、工作原理和关键技术等方面进行介绍。
首先，我们来了解一下电视主板的组成结构。
电视主板通常由电源管理模块、视频处理模块、音频处理模块、接口模块和控制模块等几个部分组成。
其中，电源管理模块负责提供各种电压和电流，为整个电视机的正常运行提供电力支持；视频处理模块则负责接收和处理来自天线、有线电视或其他外部设备的视频信号，并将其转换成电视机可以显示的图像；音频处理模块则负责处理声音信号，使其变成可听的声音；接口模块则提供了各种外部接口，如HDMI接口、USB接口等，用于连接外部设备；控制模块则负责整个电视机的控制和协调工作。
其次，我们来了解一下电视主板的工作原理。
当电视机开机后，电源管理模块会将电源供应给其他各个模块，使它们开始正常工作。
视频处理模块接收到来自外部设备的视频信号后，会经过一系列的处理和解码，最终输出到显示屏上。
音频处理模块也会对声音信号进行处理，通过扬声器输出声音。
同时，控制模块会根据用户的操作，控制各个模块的工作状态，以及整个电视机的运行状态。
接口模块则负责与外部设备的连接和数据传输。
最后，我们来了解一下电视主板的关键技术。
随着科技的不断发展，电视主板的技术也在不断更新。
高清、超高清、HDR、HDMI 2.1、AI人工智能等技术的应用，使得电视主板的性能和功能得到了极大的提升。
同时，智能电视的兴起，也使得电视主板需要具备更强的处理能力和更丰富的功能。
因此，电视主板的设计和制造需要不断地进行创新和改进，以满足用户对电视机的不断提升的需求。
总之，电视主板作为电视机的核心部件，承载着整个电视机的运行和控制。
它的组成结构复杂，工作原理精密，关键技术不断更新。
只有不断地进行创新和改进，才能使电视主板在电视技术的发展中保持领先地位，为用户带来更好的观看体验。
V260B1-C01 配机芯有：8K60MAX1518包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器，用于有源矩阵薄膜晶体管（TFT ）液晶显示器（LCD ）。
器件还包括一个逻辑控制、具有可调节延时的高压开关。
V315B3-C01 配机芯有8M19TPS65161的20、21、22：电源输入Vin; 此IC 与外围电配合可产生几路电压：VGH ：23V V AAP ：13.5V VGL ：负5V VDA ： VON ： VOFF ： VLOGIC ：3.3V 等32寸奇美屏驱动板（屏供电12V ）V320B1-C03 配机芯有：8M10FP5138：电源管理芯片，升压、降压、升降压转换IC ，驱动能力强，可以很好的提供LCD 屏正负偏设计方案，各组电压输出稳定，还可以适用于7—12寸LED 液晶屏背光升压垣流驱动。
有短路保护、开路保护、软启动功能，工作电压1.8—15V ，工作电流5.5mA 。
1脚：FB 反馈 2脚：SCP 保护/软启动 3脚：VCC 供电 4脚：CTL 控制 5脚：OUT 输出 6脚：GND 地 7脚：OSC 振荡 8脚：COMP 补偿V296W1-C1，X7 配机芯有：8TG5V296W1-C1逻辑板电路主要有三大部分组成：1.由U4（CM2651B-KQ ）为核心的时序与逻辑控制电路，主要功能是将串行的LVDS 信号变成并行的控制信号，用于薄腊晶体管的控制或驱动；2.由U7—U11（HX8904TA 、HX8904SA ）为核心的伽玛放大电路，主要是将伽玛信号进行适当的放大，控制薄膜晶体管，实现画面对比度的调整；3.由UP1（FA3269A V ）为核心的DC-DC 变换电路，主是是将主板送来的5V 供电变成VGH （20V ）、VDA （15V ）、VGL （—5V ）、V5V （5V ）、VDD （3.3V ）等等，用于屏驱动供电，此逻辑板损坏的最多的地方就是这部分，易损坏元件为UP1、QP5、DP3、UP2、RP37、LP2电感等等。
日立电视还是比较受欢迎的，现在每家每户都有电视，而且基本我们每天都在使用。
所以时间久了，电视就可能出现一些故障，下面就给大家简单介绍一些常见的电视故障维修处理方法。
一、液晶电视维修方法图像问题若是液晶电视能正常开机，出现无图像或图像异样现象，首先检查其他通道是否正常，有问题就更换LVDS电路或PDP模块，没问题就是图像的哪路输入有故障，检查输入通道中的元器件，有问题就更换，没问题就可能是电视信号问题了，可以检查高中频电路和U8，或是等信号好了就没问题了。
长虹等离子电视机图像问题可能不是最严重，但一定要引起重视，长期观看有异样的图像会损害视力，特别是对小孩的眼睛不好，所以出现图像问题要及时处理。
声音问题声音是使用液晶电视中常出现的故障，若出现无声音或伴音小，可能是喇叭或耳机有问题，耳机有问题则检查LM833，喇叭有问题就换喇叭，如果都没问题就检查R314的30V供电，有问题就参看电源板30V供电回路，没问题就多半是静音电路问题，那么检修静音电路或查看伴音激励信号输出。
二、电视常见问题处理1、开机出现没声音图像液晶电视在使用的过程中，如果出现电视机开机没有声音和图像的问题，同时电视机电源灯闪一下之后变成了长亮，电视机在开机的瞬间闪现白光，这时电视机出现的故障就应该是电视机的背光驱动板损坏了，但是也有可能是电视背光灯管出现故障原因。
2、开机出现“三无”现象电视机在开机之后出现三无现象，无声音无图像电源灯不亮。
首先要考虑是电视机的电源板出现了问题，再次可能是因为电视机的CPU部分工作不正常所导致。
3、开机出现花屏情况电视机在开机之后出现花屏的现象，此时电视机声音正常没有受到影响，导致这一因素出现的原因应该是电视机的数字板不良，第二个因素就应当是机内的连接线接触不好导致的。
4、闪灯之后不开机电视机灯闪之后不能开机。
这一液晶电视的故障判别应该是电视机的CPU 总线工作不正常或是液晶电视的IC接触不良。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
日立彩电IIC总线维修状态的进入
日立cmt2598、cmt2968、cmt2998和cmt3398等（a3p机芯）
维修方式进入
用遥控器发射器的“menu”和“enter”键选择“picture”（图像），进入维修方式。
维修方式退出
按“menu”键。
适用机型：
日立cmt—2911s、cmt—3413、cmt—2917（s6机芯）
维修方式的进入
确认ac电源开关处于“关”状态，按往面板上的“tv/vcdeo”键不放，然后按下ac 电源开关，当屏幕出现字符时释放所有键。
维修方式退出
调整完后按下遥控器上的“enter”键，然后按“menu”键或关机。
适用机型：
日立cmt-2111
维修方式进入
按遥控器发射器的“menu”->“绿色按键”->“红色按键”->选择“存储”->按红色或绿色按键调整参量。
维修方式退出
按“menu”键。
适用机型：cmt2978、c2989fs、c2978fs（v1机芯）
维修方式的进入
确认ac电源开关处于“关”状态，按往面板上的“tv/vcdeo”键不放，然后按下ac 电源开关，当屏幕出现字符时释放所有键。
维修方式退出
调整完后按下遥控器上的“enter”键，然后按“menu”键或关机。
电视里面的硬件是电视的一个必备的基础配件，使用时间久了，可能就会出现苏州日立电视硬件坏了问题，那电视有哪些硬件维修方法呢？对于普通用户，他们并不懂苏州日立电视硬件坏了故障维修维修方法，只能了解其中原理，至于维修，还需专业师傅。
下面有苏州日立电视硬件坏了维修维修方法，先看看吧！苏州日立电视硬件坏了一.正确关机目前很多用户家里都有智能机顶盒，而也有不少用户看完电视关了电视就回房休息了，机顶盒却忘了关，实际上这相当于机顶盒一直被开着，所以需要牢记，关了电视也要关机顶盒，全都断电才是正确的。
当然，目前也有一些机顶盒，电视关机之后，机顶盒也就自动关机了。
电视机高压包坏了，首先应该是“三无”，即无图无声无亮光。
但绝大多数电视机的电源指示灯一般都亮，从外表观察，当高压包损坏时只有像长虹牌多数彩电，伴随着轻轻“卜、卜”声。
其它牌子电视机如果不打开后盖检查，很难判断确定是高压包故障。
打开后盖检查比较明显，如果是高压包故障，只要把行推动变压器初级或次级短路一下，就能发现行管的集电极电压马上就能升到主电源的电压。
三。
注意高压。
更换输出变压器时，必须使用万用表笔或是其他的导线，用它们将显像管高压帽之下的高压泄放出来，否则，在摘下高压线的时候非常容易受到高压电击，这样会非常危险。
二、等离子电视黑屏维修步骤：1、数位板或或类比板故障（1）先拔掉数位板和类比板后，将逻辑板上SW2001的所有开关拔到，与正常时相反的位置，随后再找到电源板上的J8005，3个指示灯的左边短接。
（2）开机通电，若此时屏幕显示为白屏，则可以证明X板、Y板、电源板、逻辑板都不存在故障，而出现故障在数位板或类比板上。
（3）已经知道了具体的原因，接着排除，当确定后，可根据具体的故障进行检修。
2、电源板故障（1）如果上述方法进行检测后，屏幕直接出现不亮的状态，需要对各板逐一进行检测，先将电源板上的各类负载全部去掉，然后将J8005进行短接，再找到J8002，它在左边两大电容旁边边，也需要进行短接。
