无砟轨道铺设无缝线路施工工法1．前言客运专线无砟轨道铺设无缝线路是客运专线施工的最后一道工序，是客运专线联调联试乃至最后安全运营成败的关键。
近年来，随着铁路无砟轨道的高速发展，新工艺、新技术、新材料的应用使铁路建设形式趋于多样化，施工工艺趋于简单化、机械化，安全操作性强。
中铁三局线桥分公司在新建铁路武汉至广州客运专线新韶关站工程施工中，大胆创新，运用“推送法”，突破既有线换铺无缝线路障碍，摒弃有砟轨道铺设无缝线路的约束，对其工艺进行科学地改进，经过在工程施工中的成功的实践，取得了良好的效果。
达到国内领先水平，为今后无砟轨道铺设无缝线路积累了经验，在施工中具备推广应用价值，特编写此工法。
2．工法特点2.1施工简便，安全操作性强。
2.2“推送法”一次铺设新建铁路无缝线路，机械施工效率提高，人工利用率降低，提高施工工效，缩短施工时间。
2.3保证无砟轨道的高稳定性、连续性和平顺性。
3.适用范围适应于新建铁路无砟轨道铺设无缝线路。
4.工艺原理4.1建设铺设无砟轨道无缝线路的铺轨基地，铺轨基地连接既有线与新建铁路线路，铺轨基地内建设有装卸、存储500m长轨条的主要工程生产线及配套设施，利用组装长轨运输车进行工程材料（厂焊500m长轨条）装卸、存储及运输。
4.2组装长轨运输车运输500m长轨条进入施工现场，利用专用无砟轨道长钢轨铺设机组，采用“推送法”一次性铺设新建铁路无缝线路。
4.3采用K922焊轨机对已铺设的长轨条进行焊接。
4.4采用“滚筒法”或“拉伸器滚筒法”两种方法对单元轨节进行放散锁定。
4.5对铺设好的轨道进行精调，达到联调联试验收标准。
5.施工工艺流程、施工方法及操作控制要点5.1施工工艺流程5.2关键工序工艺5.2.1铺轨基地建设铺轨基地是进行长钢轨铺设的总后方，是进行铺轨施工的基础，铺轨基地的生产力是铺轨工作的前提条件，是长钢轨等材料进场的中转站；铺轨基地内存放长钢轨的存轨台位建设质量是保证长钢轨存放中不变形、不损害的重点；铺轨基地内装、卸长钢轨的龙门吊是长钢轨运输的保证。
无缝线路施工方法及工艺流程一、概述无缝线路既是轨道结构技术进步的重要标志，也是高速、重载轨道结构的最优选择，它以无可争议的优越性为各国铁路所认可。
实践证明，造成接头病害的主要原因，有以下几个方面：1．接头处一对夹板的竖向刚度EI y，仅为钢轨竖向刚度的30%左右。
2．在车轮前滚动接近轨缝的瞬间，两轨端上下相对错动形成台阶，距有关部门检测，一般线路上台阶高差为0.02cm，当车轮与其碰撞时，轨道发生强迫振动，这种振动对轨道有较大的破坏作用。
3．接头处的产生附加冲击作用。
4.钢轨轧制和材质缺陷对接头的影响。
上述原因对轨道（接头）产生的主要病害：1．在捣固不良或翻浆冒泥地段出现低接头。
2．钢轨端部出现鞍型磨损。
3．钢轨坡损，轨头表面金属碎裂、剥离、掉块、螺栓孔裂纹，甚至钢轨折断。
4．混凝土枕损坏、破裂。
5.夹板产生永久性变形，造成硬弯甚至使夹板裂纹、折断。
6.道床溜坍、板结、翻浆冒泥。
线路接头病害的各影响因素，互为因果，恶性循环，促使钢轨接头处永久变形发展，进一步使竖向位移和冲击力加大。
同时使机车车辆的振动加剧，噪声增大，舒适度降低，消耗更多的动力，加速线路和机车车辆的破坏，导致设备使用寿命缩短，修理费用增大。
综上所述，线路的钢轨接头不仅对线路设备、机车和车辆的使用寿命、旅客的舒适度、能源的消耗有一定的不良影响，而且还直接威胁着铁路行车安全。
因此对钢轨接头的功能应有两个基本要求：一是温度变化时钢轨能伸缩；二是接头构造要坚固稳定。
这两个要求对普通线路来说是相互矛盾的，保了伸缩就保不了稳定，否则在构造上增加难度。
冻结接头线路虽然能解决钢轨接头的稳固问题，但平顺性的改善有限。
因此只有将钢轨焊接起来的无缝线路，才能彻底解决钢轨接头的稳固与平顺性问题。
无缝线路又叫焊接长钢轨轨道，按照承受应力情况分为：⑴温度应力式；⑵定期调整温度应力式；⑶自动放散温度应力式。
我国是普遍采用的是“温度应力式”。
无缝线路从轨道结构形式分为：普通无缝线路、区间无缝线路和跨区间无缝线路。

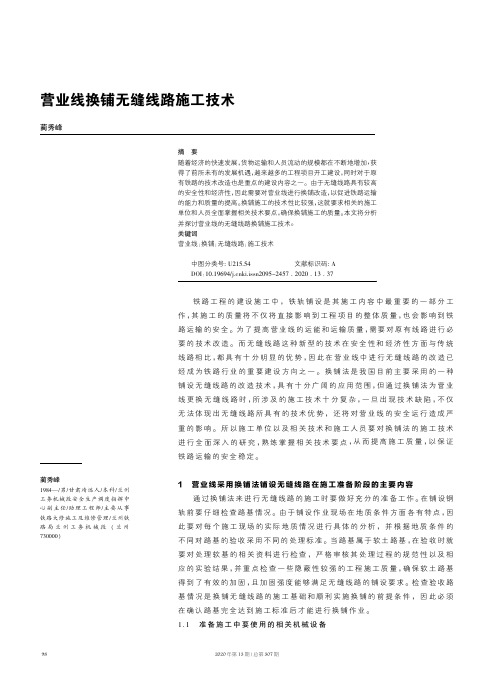

202013/307铁路工程的建设施工中，铁轨铺设是其施工内容中最重要的一部分工作，其施工的质量将不仅将直接影响到工程项目的整体质量，也会影响到铁路运输的安全。
为了提高营业线的运能和运输质量，需要对原有线路进行必要的技术改造。
而无缝线路这种新型的技术在安全性和经济性方面与传统线路相比，都具有十分明显的优势，因此在营业线中进行无缝线路的改造已经成为铁路行业的重要建设方向之一。
换铺法是我国目前主要采用的一种铺设无缝线路的改造技术，具有十分广阔的应用范围，但通过换铺法为营业线更换无缝线路时，所涉及的施工技术十分复杂，一旦出现技术缺陷，不仅无法体现出无缝线路所具有的技术优势，还将对营业线的安全运行造成严重的影响。
所以施工单位以及相关技术和施工人员要对换铺法的施工技术进行全面深入的研究，熟练掌握相关技术要点，从而提高施工质量，以保证铁路运输的安全稳定。
1营业线采用换铺法铺设无缝线路在施工准备阶段的主要内容通过换铺法来进行无缝线路的施工时要做好充分的准备工作。
在铺设钢轨前要仔细检查路基情况。
由于铺设作业现场在地质条件方面各有特点，因此要对每个施工现场的实际地质情况进行具体的分析，并根据地质条件的不同对路基的验收采用不同的处理标准。
当路基属于软土路基，在验收时就要对处理软基的相关资料进行检查，严格审核其处理过程的规范性以及相应的实验结果，并重点检查一些隐蔽性较强的工程施工质量，确保软土路基得到了有效的加固，且加固强度能够满足无缝线路的铺设要求。
检查验收路基情况是换铺无缝线路的施工基础和顺利实施换铺的前提条件，因此必须在确认路基完全达到施工标准后才能进行换铺作业。
1.1准备施工中要使用的相关机械设备摘要随着经济的快速发展，货物运输和人员流动的规模都在不断地增加，获得了前所未有的发展机遇，越来越多的工程项目开工建设，同时对于原有铁路的技术改造也是重点的建设内容之一。
由于无缝线路具有较高的安全性和经济性，因此需要对营业线进行换铺改造，以促进铁路运输的能力和质量的提高。
换铺无缝线路施工方案在路肩上利用“天窗”将500m长轨条焊联成约1500～2500m（按设计图纸）长轨后，即可在“天窗”时间内进行换轨。
1、封锁前的准备工作在线路封锁前一小时进行慢行作业，利用慢行列车（25km/h）间隔，拆除部分扣件，按隔2拆1进行作业，接头前后两根轨枕除外。
由于气候寒冷，考虑钢轨收缩，应将所更换钢轨区段两端各75m范围内扣件紧固一遍2、封锁线路换轨施工施工负责人接到驻站联络员的封锁命令通知后，立刻设好封锁作业防护牌，根据施工组织的安排，各工种人员进入工作岗位，按下列步骤进行作业。
1）连接回流线、锯轨，拆除线路：接触网未停电之前，封锁命令下达后，按接触网未停电之前纵向30m连接回流线，同时拆除线路扣件及线路附属设备、更换过桥鱼尾板、更换橡胶垫板。
在拆除扣件的同时，曲线地段每隔75m将接头夹板的螺栓拆4留2 ，轨道车未驶来之前，线路扣件按隔15留1拆除线路，轨道车驶过之后，将所有扣件全部拆除。
将拆除下的旧料分堆垛放在两线间，摆放稳固，不允许侵限。
在未停电之前，始端旧轨如图分别用2根30m回流线连接，将换轨起点位置锯开并钻眼，当下达停电命令后，立即按接触网停电作业连接回流线，拆除2根30m回流线。
2）喂轨、穿车轨道车牵引换轨小车到达换轨起点后停车，轨道车和换轨车打好“止轮器”，做好防溜措施；调节换轨小车的升降横梁，进行喂轨、穿车作业。
3）牵引换轨、安放滚杠：轨道车牵引换轨车以3～6km/h的速度进行换轨作业。
换轨作业时，18人跟随换轨小车将新轨拨入槽、将旧轨拨出至两侧碴肩上。
新、旧轨在鱼尾板处交叉时，及时用撬棍拨开，防止两轨被鱼尾板卡住。
长轨条即将脱离出口平轮时，在距离长轨条轨头300～400 mm处，垫上两层枕木头（高400mm），防止长轨条轨头脱离新轨出口砸坏螺旋道钉。
换轨小车行驶到曲线上后，撞轨人员做好撞轨准备，以配合换轨小车顺利运行，撞轨前必须在起点40m扣件紧固后进行。
换轨作业结束后，将换轨车升降装置升到最高位置，做好换轨车返回车站的准备工作。
大修列车换轨及换铺轨排施工作业指导书第4.3.1条在电气化铁路进行换轨、换枕作业时接触网必须停电。
第4.3.2条大修列车更换钢轨、轨枕作业前,应清除影响大修列车作业的各种障碍物。
第4.3.3条对已换轨换枕的线路，立即组织配砟整形车、捣固车、动力稳定车进行线路整理作业，使线路尽快达到放行列车条件。
第4.3.4条无缝线路地段，作业后应及时安排无缝线路应力放散，使无缝线路锁定轨温满足设计锁定轨温范围要求。
换铺轨排施工作业
第4.5.1条施工单位必须提前对铺轨排列车运行的径路限界进行全面检查，必要时采取临时措施。
第4.5.2条运送轨排的路用列车应限速运行，并加强对轨排层数的控制和轨排的锁定，同时应由专人负责，切实做好铺轨排列车的运行监护和停车检查工作，确保运行安全。
第4.5.3条在R≤400m的曲线上铺设轨排时，必须采取安全措施，防止叠层轨排偏移倾倒。
第4.5.4条使用龙门架换铺轨排施工，远离基地施工时，龙门架应在就近车站甩挂，以确保铺轨排列车安全。
第4.5.5条线路开通前，施工负责人应及时组织整修线路，经检查达到规定标准后方可开通线路。
线路开通后逐步提高行车速度，保证行车安全。

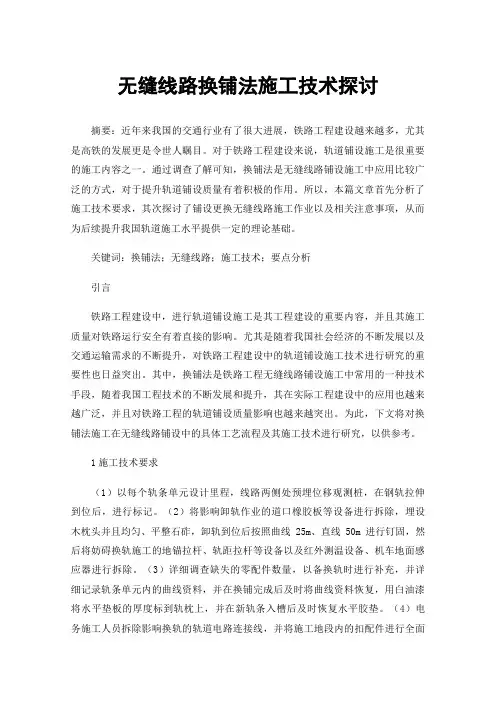

无缝线路换铺法施工技术探讨摘要：近年来我国的交通行业有了很大进展，铁路工程建设越来越多，尤其是高铁的发展更是令世人瞩目。
对于铁路工程建设来说，轨道铺设施工是很重要的施工内容之一。
通过调查了解可知，换铺法是无缝线路铺设施工中应用比较广泛的方式，对于提升轨道铺设质量有着积极的作用。
所以，本篇文章首先分析了施工技术要求，其次探讨了铺设更换无缝线路施工作业以及相关注意事项，从而为后续提升我国轨道施工水平提供一定的理论基础。
关键词：换铺法；无缝线路；施工技术；要点分析引言铁路工程建设中，进行轨道铺设施工是其工程建设的重要内容，并且其施工质量对铁路运行安全有着直接的影响。
尤其是随着我国社会经济的不断发展以及交通运输需求的不断提升，对铁路工程建设中的轨道铺设施工技术进行研究的重要性也日益突出。
其中，换铺法是铁路工程无缝线路铺设施工中常用的一种技术手段，随着我国工程技术的不断发展和提升，其在实际工程建设中的应用也越来越广泛，并且对铁路工程的轨道铺设质量影响也越来越突出。
为此，下文将对换铺法施工在无缝线路铺设中的具体工艺流程及其施工技术进行研究，以供参考。
1施工技术要求（1）以每个轨条单元设计里程，线路两侧处预埋位移观测桩，在钢轨拉伸到位后，进行标记。
（2）将影响卸轨作业的道口橡胶板等设备进行拆除，埋设木枕头并且均匀、平整石砟，卸轨到位后按照曲线25m、直线50m进行钉固，然后将妨碍换轨施工的地锚拉杆、轨距拉杆等设备以及红外测温设备、机车地面感应器进行拆除。
（3）详细调查缺失的零配件数量，以备换轨时进行补充，并详细记录轨条单元内的曲线资料，并在换铺完成后及时将曲线资料恢复，用白油漆将水平垫板的厚度标到轨枕上，并在新轨条入槽后及时恢复水平胶垫。
（4）电务施工人员拆除影响换轨的轨道电路连接线，并将施工地段内的扣配件进行全面拆卸，将钢轨垫起后及时更换轨底的水平胶垫和尼龙底座，并将螺栓涂抹防锈油。
（5）施工人员将需换铺地段的长轨条进行打磨除锈，确保换铺完成后电务信号正常。
