室分优化常见问题及处理流程-图文1室分优化常见问题1.1速率类问题1.1.1路测类速率问题定位和优化方法1.1.1.1路测类业务定位流程路测数据分析Y根据验收标准，是否达标判断N首先判断法覆盖：SINR分布、RSRP分布太差覆盖水平导致的吞吐量低，RF优化是重点分析吞吐量曲线：下行采用SINRVSTHP上行采用RSRP（或Pathlo）VSTHP曲线进行判断根据通用指南：判断是否存在异常点根据三个维度判断：1）小区覆盖和干扰判断2）编码效率判断MCSvSINR或IBLERvSINR关系，上行还需要判断UE功率vPathlo3）资源PRB利用率判断，下行PRBvSINR，上行PRBvRSRP（或Pathlo)异常点特征识别：弱覆盖？MIMO功率不平衡？干扰？误码率过高？等等RF优化/参数优化问题结束1.1.1.2空口问题指标测试空口重点关注指标：RSRP、SINR、TM、RI、流数、PDCCHDL、PDSCHRBnumber、MCS、iBLER、通道的平衡。
一般而言，吞吐率由频谱效率、频带宽度、频带占用机会、误码率综合决定。
在LTE系统中，频谱效率由MCS决定；频带宽度由分配的RB数决定；频带占用机会由DLgrant决定；误码率主要考虑IBLER，HARQ重传以后，残留BLER通常较低，因此只考虑初次传输的BLER，也即IBLER。
备注：DL/ULGrant理论值，FDD为固定值1000；TDD为配置的10m内下行和特殊子帧/上行子帧个数某1000，TDD的特殊子帧计算为下行帧，录入：配比(DSUUD)，DL理论值为600，UL理论值为400。
1.下行速率的基本分析方法：（1）统计UE侧SINRvTHP：定点测试统计AVGSINR和吞吐率平均值。
（2）判断用户的RB数和DLGrant是否调度充足，如果不充足，首先判断上层数据源是否充足，可以直接在Probe上查看，也可以采用MML命令DSPETHPORT查看。

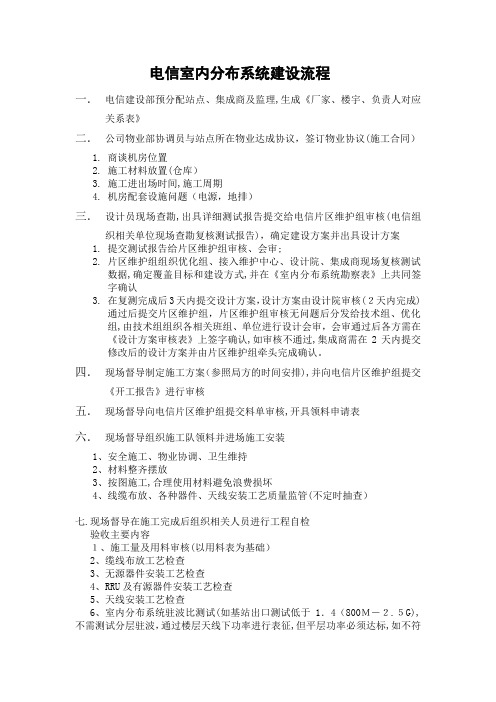

电信室内分布系统建设流程一．电信建设部预分配站点、集成商及监理,生成《厂家、楼宇、负责人对应关系表》二．公司物业部协调员与站点所在物业达成协议，签订物业协议(施工合同）1.商谈机房位置2.施工材料放置(仓库）3.施工进出场时间,施工周期4.机房配套设施问题（电源，地排）三．设计员现场查勘,出具详细测试报告提交给电信片区维护组审核(电信组织相关单位现场查勘复核测试报告)，确定建设方案并出具设计方案1.提交测试报告给片区维护组审核、会审;2.片区维护组组织优化组、接入维护中心、设计院、集成商现场复核测试数据,确定覆盖目标和建设方式,并在《室内分布系统勘察表》上共同签字确认3.在复测完成后3天内提交设计方案，设计方案由设计院审核(２天内完成)通过后提交片区维护组，片区维护组审核无问题后分发给技术组、优化组,由技术组组织各相关班组、单位进行设计会审，会审通过后各方需在《设计方案审核表》上签字确认,如审核不通过,集成商需在2天内提交修改后的设计方案并由片区维护组牵头完成确认。
四．现场督导制定施工方案（参照局方的时间安排),并向电信片区维护组提交《开工报告》进行审核五．现场督导向电信片区维护组提交料单审核,开具领料申请表六．现场督导组织施工队领料并进场施工安装1、安全施工、物业协调、卫生维持2、材料整齐摆放3、按图施工,合理使用材料避免浪费损坏4、线缆布放、各种器件、天线安装工艺质量监管(不定时抽查）七.现场督导在施工完成后组织相关人员进行工程自检验收主要内容１、施工量及用料审核(以用料表为基础）2、缆线布放工艺检查3、无源器件安装工艺检查4、RRU及有源器件安装工艺检查5、天线安装工艺检查6、室内分布系统驻波比测试(如基站出口测试低于1．4（800Ｍ－２.５G),不需测试分层驻波，通过楼层天线下功率进行表征,但平层功率必须达标,如不符合要求,进行分层驻波补测）7、天线口输出功率测试(每层楼1个天线抽测)使用手机测试,覆盖区域内功率电平高于-80ｄBm,窗边EC/ＩO大于—８,取效果最差的一组数据。
室内分布系统设计方案引言：室内分布系统（Indoor Distributed System, IDS）是一种用于在建筑物内提供无线网络覆盖的技术。
它可以通过合理的布局和配置无线AP （Access Point）来改善室内的无线网络信号覆盖和质量，提供无缝的移动体验。
本文将介绍一个室内分布系统设计方案，包括需求分析、系统设计和实施计划。
1.需求分析：首先我们需要分析室内分布系统的需求，以确定设计方案。
以下是一些需要考虑的因素：1.1建筑物结构和布局：了解建筑物的结构和布局，包括墙壁、隔间、楼层等，以便确定AP的数量、位置和信号传播路径。
1.2覆盖范围和容量：确定需要覆盖的区域大小和人员容量，以及对数据传输速度和网络质量的要求。
1.3特殊需求：考虑是否有特殊需求，例如对于会议室、实验室或公共区域等需要额外覆盖的区域。
1.4设备和性能要求：根据需求确定无线设备和技术的选择，考虑到室内环境的特点，选择适合的AP类型、频段和功率。
2.系统设计：在需求分析的基础上，进行系统设计。
以下是一些设计方案的考虑因素：2.1AP布置和配置：根据建筑物的结构和布局，确定AP的位置，以最大限度地提供整个区域的覆盖。
合理的AP布局可以减少信号阻塞和干扰，提供更稳定和高速的网络连接。
2.2频谱分配：根据室内环境的特点和需求，合理分配无线频谱，避免频段重叠和干扰。
使用工具如频谱分析仪和信噪比测试仪来分析和优化频谱资源。
2.3网络控制：使用无线控制器或集中管理系统来统一管理和控制AP，以确保网络的稳定和安全。
控制器可以提供集中配置、监测和故障排除功能。
2.4信号优化：使用信号放大器、天线增益器、信号屏蔽材料等来优化信号覆盖和传输质量。
在特殊区域（如高墙、隔离间等）安装中继器或扩展器来扩大覆盖范围和无缝漫游能力。
2.5安全性保障：采用适当的安全措施，如WPA2加密、访问控制列表（ACL）和域间隔离（VLAN）等，确保室内无线网络的安全和隐私。
室内分布系统调整原则与方法一、室内分布系统存在问题：1、信号泄露问题信号覆盖到室外较远范围，引起不合理切换、话音质量差、掉话等问题。
2、上行增益过大，造成上行干扰，引起话音质量差。
3、高层窗口附近主服小区不明确，引起不合理的切换，产生话音质量差、掉话。
4、室内分布系统硬件问题，引起部分室内区域信号弱、无信号。
二、室内分布系统调整流程1、小区参数检查、DT/CQT测试。
2、统计分析，关注室内分布系统小区话音信道掉话率、上行干扰情况、切换成功率。
3、NCS、MRR测量报告，分析相邻小区关系、上下行不平衡情况。
4、综合以上检查分析，进行硬件和小区参数优化调整。
5、统计分析、DT/CQT测试、NCS、MRR测量报告分析，对比前后指标，验证优化调整效果。
三、检查分析方法1、室内分布系统小区参数设置：ACCMIN=94-85，CRO=4-8，LAYER=1，LAYERTHR=78-63，LAYERHYST=3-6。
非特殊情况，小区参数设置不能超出以上的范围。
2、DT/CQT测试分析：（1）DT测试：在室内分布系统附近道路进行DT测试，手机占用室外宏蜂窝小区信号，不应切换到室内分布系统小区，而且测量到室内分布系统小区信号强度不高于-85dBm，否则，判断为室内分布系统信号泄露，需进行调整。
（2）CQT测试：a.在室内分布系统建筑物周围进行移动测试，室内小区与室外小区能顺利进行小区重选和切换，建筑物周围5米内主要占用室内分布系统小区，5米以外主要占用室外小区，否则需调整小区参数或进行硬件调整，以满足要求。
b．在室内分布系统建筑物内重要地点，如大堂、餐厅、一层中间位置、电梯、楼梯、地下停车场、窗口附近等，每个地点均匀选取2-3个点进行CQT话音拨打测试，手机主要占用室内分布系统小区信号，偶尔切换到室外小区，能迅速切换到室内分布系统小区，如果发生较多切换，长时间占用室外小区信号，则需进行优化调整。
3、NCS、MRR测量报告分析（1）NCS测量报告：通过NCS检查室内分布系统小区邻关系的合理性，添加必须的邻关系，删除冗余的邻关系。
室内分布系统优化解决方案分析【摘要】移动通信室分优化对于提升网络质量和客户感知有着重要的意义。
通过对2G/3G共址室分系统存在的覆盖、干扰、外泄、容量、室内外协同、2G/3G互操作等问题进行分析，针对不同问题给出解决方法，并结合西宁室分优化处理经验，提出系统的室分优化解决方案。
【关键词】室内分布系统优化干扰2G/3G中图分类号：TN929.5 文献标识码：A 文章编号：1006-1010（2014）-16- [Abstract]Mobile communication chamber optimization has an important significance to improve network quality and customer perception. The problems of coverage，interference，leakage，capacity，indoor and outdoor collaboration，2G/3G interoperability based on 2G/3G co-site chamber system are analyzed，and the solutions to different problems are presented in this paper. Combined with the chamber optimization experiences of Xining branch，the systematic chamber optimization solution is proposed.[Key words]indoor distribution system optimization interference 2G/3G1 引言随着城市化进程的加快和经济的发展，越来越多的大型建筑物拔地而起，人们对于室内通信业务的需求也在不断提高，如何打造高品质的室内通信网络，提高室分投资效益比，成为网络优化工作的一项重要内容。
室内分布系统调测优化步骤一．调测优化前的工作1．从厂家的调测报告掌握该室内分布系统的相关情况。
2．统计施主基站调测前一周的数据（主要是Rfloss）。
3．室内每层楼的情况（TX,RX,PN,Ec/Io），包括拨测情况。
4．天面天线的摆放情况（收到的PN是否混乱，Ec/Io，是否对准施主基站等情况）5．测试主机的参数，看是否满足要求。
6．确认直放站接受端PN的纯洁行（要求主PN的Ec/Io要大于－10dB，其他PN 的Ec/Io要小于－16dB）二．调测内容1.上下行链路平衡问题从测试出来的主机参数看是否满足要求（底噪，上下行链路平衡，输出功率，上下行增益，接收电平等），不满足的话，调整参数，直到满足要求为止。
主机所有参数相互关联，不能单独调测，要这些参数都在要求范围内，室外和室内的无线情况才会到达理想状态。
以上这些值都必须在底噪满足要求和上下行链路平衡的前提下的。
2.反向噪声控制问题要求的底噪：－125－33－接收电平＋16（RBW＝30K要转换成RBW=1.25M）测试到的主机底噪：必须小于要求的底噪（RBW=1.25M）2.直放站覆盖区T X，RX过高问题直放站覆盖区T X过高，RX问题过好都不符合要求，通过调整主机参数（在底噪，上下行链路平衡，接收电平等参数满足要求的情况下，室内TX,RX 会变到理想状态），如果直放站由于距离宿主基站较近，到直放站接受端的能量会太高，需要通过加双向衰减器或地带通虑波器来解决，建议直放站接受端接受电平小于－50dBm，以次来解决上、下链路平衡和反向噪声高的问题。
（要求主PN的Ec/Io要大于－10dB，其他PN 的Ec/Io要小于－16dB）3.直放站接受端PN的纯洁行室内PN混乱（收到3个PN，且PN1-PN2的Ec/Io大于－6），Ec/Io很差（小于－7），说明施主天线的位置摆放不合理，或施主基站选择不合理。
导致手机在直放站覆盖范围内由于信号不稳定而频繁切换导致掉话。
