简单电路图连接专题练习

电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种。

1、“由电路图连接实物图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。

2、“由实物图画出对应的电路图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：电路图中的导线是平、竖的（要用刻度尺完成）；导线的连接应该是密闭的，不能出现断裂的情况；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。

1、请根据左边实物连接的电路图，画出其电路图。

2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组4、根据图(a)的电路图，在图(b)中画出对应的实物连接图．5、在下图中，根据实物图，画出相应的电路图．6、根据如图所示的实物图，画出电路图．7、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．8、请把图4-9中的电路元件连成电路图。

要求：S只控制L1，S2控制干路。

9、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)。

电路连接的基本方式专题训练一、电路故障检查与分析考核知识点：电路故障一般分为断路和短路两种1、断路：开关断开、用电器损坏、接线松脱、接触不良等。

2、短路：分整体短路(也叫电源短路)和部分短路(也叫用电器短路)例题：某同学在连接电路时，开关闭合后，过了不久他发现台灯冒出了火花，然后他家所有的灯都熄灭了，而他看到邻居家的灯还亮着，请你帮他分析一下：（1）打开台灯开关时，看到台灯冒出火花的原因是他家的电路发生了（）A通路B断路C短路D无法判断（2）他家所有的灯都熄灭了，而邻居家的灯还亮着，原因是他家的电路发生了（）A通路B断路C短路D无法判断练习1、某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：故障现象可能原因检修方法灯泡不亮1．灯泡的灯丝断了2．灯头内的电线断了3．灯头、开关等处的接线松动，造成接触不良换新灯泡换新线并接好检查加固对于"灯泡不亮" 的故障，从电路的状态来看，其可能原因能够概括成以下哪一类原因（）A．电路出现了短路 B．电路出现了断路C．并联变成了串联 D．电源正负极接反2、某同学将如下图的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（）A．甲灯泡丝断了B．乙灯泡丝断了C．丙灯泡丝断了D．都有可能3、某同学用两节电池、一个小灯泡和一个开关自制了简单的灯，不过当他断开开时，灯泡却能正常发光，闭合开关时，灯泡却又熄灭了。

故障在哪里？请你画出电路图后并加以说明。

二、根据电路图连接实物图方法：电流路径法(先串后并)例题：根据图甲中所示电路图，将图乙中的实物连接起来。

练习1、根据左边的电路图连接情况，将右边的实物图连接好；2、根据图甲中所示电路图，将图乙中的实物连接起来。

3、根据左边的电路图连接情况，将右边的实物图连接好；三、根据实物图画出电路图1、方法：电流路径法2、步骤：(1)判断电路连接方式(2)确定电器元件位置布局(3)完成电路图(注明电流“分支点”和“汇合点”)例题：根据以下图实物连接图，在右图线框内画出对应的电路图．练习：1.根据以下图实物，在右图线框内画出对应的电路图．2．按图示的电路，在右画线框内出相对应的电路图．3.如下图的电路，这时灯L 1 （不发光/发光），灯L 2 ．灯L 1和L 2是 联．在实物图中电流流过的导线上标出电流方向，并在右图框内画出相对应的电路图．四、电路设计：L 1 L 2 S L 1S 2 S 1 L 2串联电路：用电器相互影响步骤：12、判断开关作用3、画出电路图(注意画线时要“横平竖直”)例：有两个电铃、两个开关和一个电池组，试按以下要求画出电路图。

串联和并联练习题、填空题1.将两个小灯泡 _________ 到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________ ■接到电路中，我们就说这两个小灯泡是并联•2.人体心脏的跳动是由_________ 控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的__________ 随时间变化的曲线，这就是通常说的__________ 通过___________ 以了解心脏的工作是否正常.3.__________________________________________________________ 在下图所示的电路中，当开关S、S2都闭合时，亮着的灯是____________________ ;当开关S闭合，S2断开时亮着的灯是__________4•你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮•由此可以断定这些路灯是___________ 的•5. ___________________________________ 如上图所示的电路中，灯L i、L是_联，开关S控制灯_________________________S控制灯__________ .6. _________________________________________________________ 当我们连接电路时，为了安全，控制电路的开关应该处于_________________________________________________________________ 状态.7.如下图所示，L i、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L i、L2是____________ 联的；若用导线只将BD连接起来，则灯L i、L2是______________ 联的；若用导线只将AC连接起来，则会发生二、选择题8.在连接电路的过程中，下列几种做法中，没有必要的是（）A.断开开关按电路图连接元件B. 开关必须靠近电源的正极C.各个接线点一定要连接牢固D.全部连接完后，再对照电路图检查，无误后再闭合开关9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L i不发光，L2发光；当开关闭合时，L i和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A.L i和L2并联，再与开关串联B. L2和开关串联，再与L i并联C.L i和开关并联，再与L2串联D. L i和开关串联，再与L2并联10.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A.只能将两盏灯并联B. 只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确11.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（）12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A . 3根B . 4根C . 5根D . 6根三、作图题13、请根据左边实物连接的电路图，画出其电路图。

电路图专项练习一、识别电路图1、电路的连接情况有三种如图所示：只闭合开关S1 ，电路为_________；只闭合开关S 2 ，电路为________；同时闭合开关S 1和S 2 ，电路为________。

（填“通路”、“开路”或“短路”）2、如图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是（）A．断开S2，闭合S l、S3； B．断开S3，闭合S1、S2 C.闭合Sl，断开S2、S3； D．闭合S2，断开S1、S33、如图所示，开关S闭合时，可能发生的现象是（）A、L1发光、L2不发光B、L1被烧坏C、L2被烧坏D、电池被烧坏4、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1不亮，L2亮 B．L1和L2都亮 C．L2不亮，L1亮 D．L1和L2都不亮5、如图所示，若使灯泡L1和L2并联，下列作法中正确的是（）A 只闭合开关S1B 只闭合开关S3C 只闭合开关S1和S3D 开关S1、S2、S3全闭合6、如下三图所示的电路中，闭合开关S后灯泡L1、L2 L3的发光情况是_________二、电路图画实物图或实物图画电路图三、电路设计1、（2011•张掖）现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线．利用这些材料请为收发室值班人员按要求设计一个电路，画在虚框内．并按设计电路将实物连接好．要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人．（在开关处标明所在的位置）2、小哲打算设计一个有照明系统的玩具别墅，现在手上有电源一个，开关若干个，小灯泡两个，导线若干．现在请你帮他设计一个电路，满足别墅的两个小房子里的灯可以同时亮同时暗，请把设计好的满足要求电路图画在虚线框内．3、（2010广东广州）一只玩具猫外形如图所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光。

使用一段时间后，一个小电灯不亮，另一个还照常发光把你猜想的猫体内的电路图画在方框内。

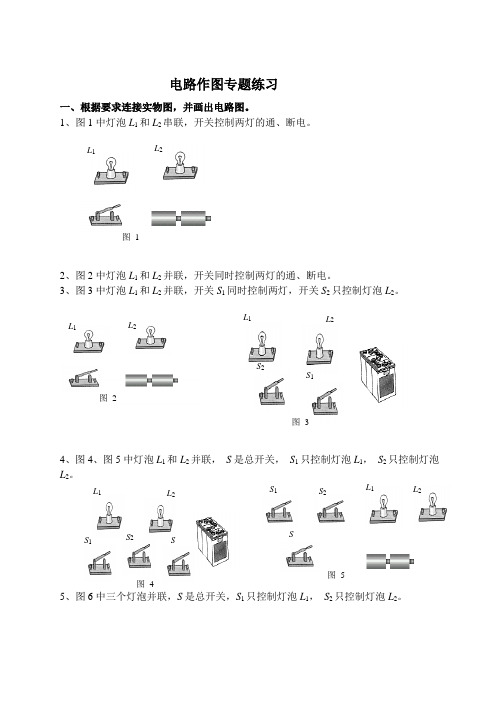

电路作图专题练习一、根据要求连接实物图，并画出电路图。

1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。

2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。

4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。

L 1L 2 图 2L 1 L 2 S 1图 3S 2S2L 1 L 2S 1图 4 S L 1 L 2 S 1 S 2 S 图 5L 1L 2图 1L 1 L2S7、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。

8、灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

9、图15中在A 、B 两房间都能控制灯泡的通、断电。

10、图16中两灯泡并联，开关S 是总开关，电流表测通过L 1和L 2的总电流L 1L 2L 3S 1SS 2图 6L 1 L 2S 1 图13SL1SS 2L2 S 1 图 14图 15图 16BAL 1L2SL 1L2S11、图17、图18中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。

12、图19、图20中两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流。

13、图21、图22中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。

图17图18图19L 1 L2SA 2A 1L 1 L2SA 2A1图20L 1L2SL 1L 2A 2A 1SLS1S2+－二、根据电路图连接实物图16、18、19、L 1L2S图21L1L2S图22。

-
+
S 3
S 2
S 1 E 2
E 1
电路图连接专题练习
2、根据电路图连接实物图，连接导线不能交叉
．
3.根据以下要求，完成下列图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

4.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

5（电路分析题）如图13-3-4所示各电路中，L 1, L 2两灯串联的电路是 ．L 1、L 2两灯并联的电路是 ．
6.在图13-3-6所示的电路中，若要使L 1和L2两灯组成并联电路．开关的断开与闭合情况应是（ ）
A ．S 1、S 2断开，S 3闭合
B ．S 1、S 2断开，S 3断开
C ．S 1、S 2、S 3都闭合 D. S 2、S 3闭合，S 1断开 7．如图3(a)、(b)所示的元件，在不移动元件位置，将(a)组成串联电路，将(b)组成并联电路，且S 控制L1和L2。

红灯
绿灯
前门
后门
S 1
S 2
S 3
第14题。

根据电路图连接实物图1、在如图电路图中标明当开关闭合时电流的方向和电流表、电压表的“+”、“-”接线柱，并根据电路图把右边的实物连成实物图((连线不能相交)2、、按如图所示的电路图连接实物3、，根据电路图完成实物图(4、按照如图所示电路图，连接实物图5、、6、请按下图左边的电路图，以笔画线代替导线连接右边的实物图(7、请根据图1的实验电路图，完成图2中的实物电路的连接(18、根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)(9\如图1所示是用电流表测量通过L2的电流的电路图，请按电路图把图2中的实物连接起来、10、根据电路图完成实物联线图第1题目答案分析:电流方向的规定:电流总是从电源的正极出发，最后回到电源的负极;电流必须从电压表和电流表的正极流入，负极流出;根据电流的方向的规定和电压表和电流表的正确使用方向进行分析(先将电源串联起来，然后用导线将各元件连接起来，电压表与被测用电器并联连接( 解答:解:电流从电源正极流出，经过开关、L2、L1和电流表回到电源负极，根据电流必须从电压表和电流表的正极流入，负极流出，标明电压表和电流表的正负接线柱(如图所示2先将干电池串联，然后用导线将各元件依次连接起来，电压表并联在L2两端(如图所示:第2题答案根据实物电路的正确连接方法连接实物，注意两个灯泡并联，电流表与被测用电器串联，电压表与被测电压并联(解答:解:L1与L2并联，电流表测量L1中电流，电压表测量并联电路两端的电压，开关控制整个电路，根据电路图将实物连接起来第3题答案分析:电流表测量L2中的电流，故电流表与L2串联，S2控制L1，故S2与L1串联后，再与L2并联，S1在干路中(第4题答案:由电路图知，两个电灯是并联关系，且各自有开关控制，干路中也有开关控制第5题答案两个电灯串联，电压表测量L2的电压，故并联在L2的两端，电源电压为3V，使用0-3V的量程(解答:点评:在连接中要注意:(1)器件的连接顺序一定要按照电路图的顺序接线，包括电源的正、负极;(2)所有接线必须接在接线柱上，不可在导线上搭接;(3)要尽量避免画线交叉(第6题答案由电路图知，两个电灯为并联，开关在干路上，电源的正极可接到两个电灯的一端(3正确连接电路的能力:先要判断电路的连接形式，再从电源的一极开始连起，先串后并，且在连接时开关的状态是断开的(第7题答案分析电灯与滑动变阻器是串联，电压表测量电灯的两端的电压，与电灯应并联，电流表串联在开关和滑动变阻器之间(本题考查了电路的连接(注意要先识别电路的连接方式、开关的位置后，再连接，且先串联后并联(第8题答案把L2与S2串联后，再与L1并联，电流表、开关S1串联在干路中9、答案要连接实物图，首先用搞清楚图1所示电路的连接方式;由图知:电路是并联电路，灯L1、L2并联，电流表测灯L2的电流; 然后根据:串联“首尾连接”，并联“首首连接、尾尾连接”的方法来连接实物电路(要注意电流表:“+”进“-”出的连接方法，且题目告知了通过灯L2的最大电流，应考虑到电流表的量程选择(解答:解:电流表测量通过L2的电流，则电流表与L2串联，再与L1并联后，通过开关接到电源上，通过L2的电流不超过0.6安，则电流表应用0,0.6A的量程(答案如图:10题答案电路图可知，两灯并联，开关S2控制灯泡L2，开关S1控制灯泡L1(解答:解:从正极开始分支，一支经开关S2、灯L2回到负极，开关S2与灯泡L2串联，另一支经开关S1、灯泡L1回到负极，开关S1与灯泡L1串联，如图:4作业、、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图((导线不能交叉)要求:(1)只闭合S1时，红灯发光，绿灯不发光(2)S1、S2都闭合时，两灯都发光(3)只闭合S2时，两灯均不发光(考点:实物的电路连接(专题:作图题(分析:只闭合S1时，红灯发光，绿灯不发光，说明S1控制红灯，两灯并联;S1、S2都闭合时，两灯都发光说明S2控制绿灯;只闭合S2时，两灯均不发光，说明S2在支路控制绿灯，S1在干路控制整个电路(解答:解:设计电路如图所示:从正极开始连接，经S1后分支，一支经红灯回到负极，另一支经S2、绿灯回到负极(点评:本题考查了根据条件设计电路，设计电路时一般可以从以下几个方面考虑:首先判断用电器的连接方式，根据用电器是否同时工作基本上可以确定连接方式，其次根据开关在电路中的作用确定开关的位置，最后补全电源和导线完成一个完整的电路(用电器如果可以不同时工作，电路大多数为并联(一个商品仓库，后门进货、前门取货，现有红、绿两只灯泡和一个电铃，一个电池组、两个开关，还有若干条导线，请你为仓库管理员设计一个电路:电铃响同时绿灯亮，表示送货人在后门按开关，电铃响同时红灯亮表示前门取货人在前门按开关(要求画出电路图，图中要标明红灯、绿灯及相应的前门、后门的开关(如果缺少一只绿灯，用余下的器材还能设计出能确定是前门来人还是后门来人的电路么,根据你设计的电路，如果前后门同时来人，应值班人会以为是哪个门来人5。

甲 乙 丙 电路连接专题---电路图一、根据电路图连接实物图1．根据下图电路图，连接实物图2．按照右上图（a ）所示的电路图将图（b ）中的实物连接起来 3． 根据电路图连接实物图4．如上图（a ）所示电路，将图（b ）中的电路元件连接起来进行电流强度的测量。

已知通过灯泡的电流强度小于0.6安 5．（1）在图甲、乙○内填上适当的电表符号，并标出正、负接线柱。

（2）在图丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L 1和L 2串联，且都能发光。

6． 按照电路图，将对应右图各实物元件连接起来。

V + —二、根据实物图画电路图1．根据下图画出它的电路图2．按照实物图作出电路图3． 按要求组成电路图，元件位置不要移动：（1）图甲要求：只闭合开关S 1时，电灯发光，电铃不发声；只闭合开关S 2时，电灯发光，同时电铃发声。

（2）图乙要求：L 1、L 2并联；滑动变阻器只改变L 1的电流，电流表测L 2的电流，开关控制L 1、L 2的通断。

（3）图丙要求：L 1、L 2串联；电流表测L 1的电流，电压表测L 2的电压，开关控制的L 1通断。

三、根据要求连接实物图或电路图1．将两个灯泡串联起来/将两个灯泡并联起来+—L 3L 2L 1S 2S 1L 2L 1 L 2L 1S2．要求S 为总开关，S 1控制L 1，S 2控制L 2，L 1、L 2并联，画出电路图，连接实物图3．用线条代替导线，将图中的电器元件连成电路。

要求：（1）开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；（2）共用一个电池组4．按要求连接实物图，并画出电路图：（1）图甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2）图乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流。

5．有三盏灯，一个电源，一个开关及一些导线，请按下列要求分别画出电路图。

电路图连接作图题专项练习30题（有答案）1．根据电路图将图中的实物连接起来：2．根据电路图将图中的实物连接起来：3．根据电路图将图中的实物连接起来：4．根据电路图将实物连成电路．5．请将如图中的元件连接成串联电路．6．如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.4A，根据电路图，用笔画线作导线把右边的实物连接起来（导线不要交叉）．7．根据如图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）8．根据电路图连接实物图：9．根据电路图将下面两组实物连接起来．10．如图所示，根据甲电路图连接乙的实物图．11．按照图甲所示的电路图，将图乙中的各个元件连接起来（用笔画线表示导线）．12．根据电路图连接实物．13．根据实物图画出电路图．14．根据如图所示的电路图，把实物元件连接起来．15．依照电路图，将对应各实物元件连接起来16．按照图1的电路图连接图2的实物．17．根据题意作图．（1）在如图甲中画出电路图中的电流方向，并连接图乙的实物图．（2）请根据如图丙实验电路，在图方框内画出电路图．18．根据电路连接实物图．19．如图所示，现有一个电池组、一个滑动变阳器、一个开关（总开关）和两盏电灯．请你按要求连接电路：L1的亮度不变，L2的亮度可调节．20．按如图（a）所示的电路图，将图（b）的实物连起来．21．按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接．22．按要求作图：（1）在图甲方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．（2）请按图乙电路图连好图丙中实物电路图．23．作图：（1）根据实物连接在下面的方框内画出电路图．（2）根据电路图连接实物图24．用铅笔画线作导线，按照图1所示电路图，把图2所示的实物图连接起来．25．根据图甲中的元件，在图乙的方框中按要求画出电路图，并连接实物图．要求：L1、L2并联，A1测L1中的电流，A2测干路的电流，S1控制L1，S2控制L2，S3在干路中．L1中的电流为0.4A，L2中的电流为0.5A．26．如图甲所示，使用一个开关同时控制两盏灯的亮灭．请用两种不同的电路连接方法，注意不要涂改，导线不要交叉，并在右侧画出其中一个的电路图．27．在研究并联电路的电流规律时，某次实验所用的实验器材如图所示，请按电路图连接实物图：（L1通过电流为0.2A，L2通过的电流为0.5A）（导线不能交叉）．28．用笔画线代替导线将如图中元件连成电路并左边画出电路图，要求L l、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉．29．按如图1的电路图将图2的实物图连接好（注意位置关系），实物图中的三块电表均是左边为“+”接线柱，右边为“﹣”接线柱．30．小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为0.3A，请你根据图乙所示的电路图，用笔画线代替导线，连接图丙中的实物电路．（要求导线不能交叉）电路图连接作图题专项练习30题答案：1．根据电路图将图中的实物连接起来：【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：根据电流流向法，先从正极出发依次串联开关S1、灯泡L1后回到负极，再把灯泡L2、开关S2串联后并列接在开关S1、灯泡L1这一支路的两端，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性．2．根据电路图将图中的实物连接起来：【分析】根据电路图分析清楚电路结构，然后根据电路图连接实物电路图．【解答】解：由图示电路图可知，两灯泡并联，其中一开关串联在干路中，另一开关接在支路中；从电源正极出发，把开关S1、灯泡L2、开关S2串联起来回到电源负极，然后把L1并联在S1与L2这一支路的两端，实物如图所示：【点评】本题考查了连接实物电路图，分析清楚根据电路图分析清楚电路结构是解题的前提与关键，根据电路图连接实物电路图即可解题．3．根据电路图将图中的实物连接起来：【分析】根据电路图分析清楚电路结构，然后根据电路图连接实物电路图．【解答】解：由图示电路图可知，两灯泡串联，根据电路图连接实物电路图，实物电路图如图所示：【点评】本题考查了实物电路图的连接，根据电路图分析清楚电路结构是解题的前提与关键，按照电路图连接实物电路图即可解题．4．根据电路图将实物连成电路．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：根据电流流向法，先从正极出发依次串联灯泡L2、灯泡L3、开关S2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性．5．请将如图中的元件连接成串联电路．【分析】各电路元件首尾顺次连接的电路叫串联电路，由此连接实物即可．【解答】解：先将两节干电池串联，由电流的流向，从电源正极开始，依次连接两灯和开关，最后回到电源负极．如图所示：．【点评】本题考查了连接实物电路图、画实验电路图，是一道基础题．6．如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.4A，根据电路图，用笔画线作导线把右边的实物连接起来（导线不要交叉）．【分析】分析清楚电路结构，根据电流表示数确定电流表量程，按电流的流向根据电路结构连接实物电路图．【解答】解：电流表A1示数为1.5A，电流表A1选0～3A量程，电流表A2的示数为0.4A，电流表A2选0～3A量程；由电路图知，两灯并联，A1测干路电流，A2测的电流，开关在干路上控制整个电路；根据电流的流向，连接时从电源正极出发→开关→灯L2→电流表A1，回到电源负极；再把灯L1并联在灯L2和电流表A1支路两端即可．如图所示：【点评】实物连接可以先连接元件最多的支路，再把另一支路并联在元件较多的支路两端．分析清楚电路结构是正确解题的前提与关键，连接电路图时，注意电流表量程的选择．7．根据如图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）【分析】根据电路图确定各电路元件的连接方式，然后根据电路图连接实物电路图【解答】解：由电路图可知，两灯并联，电流表A测量干路中的电流；电源为蓄电池组，电源电压较大，干路中的电流较大，故电流表A选用0～3A 量程；根据电流流向法，先从正极出发依次串联开关S1、电流表A、灯泡L2、开关S2回到负极，然后将灯泡L1并联在L2与S2这一支路的两端即可，如图所示：．【点评】本题考查了根据电路图连接实物图，关键是看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉，同时要注意电流表量程的选择以及正负接线柱不能接反了．8．根据电路图连接实物图：【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：根据电流流向法，先从正极出发依次串联灯泡L2、开关S2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性．9．根据电路图将下面两组实物连接起来．【分析】根据电路图确定各电路元件的连接方式，然后按照电流流向法，依据“先串后并”的原则，按电路图连接实物路．【解答】解：由图知，上图中两灯并联，开关S1控制干路，开关S2控制灯L2．按照电流流向法，从电源正确开始依次连接S1、S2、L2回到电源负极，再把L1并联在S2、L2的两端．如下图所示：；由图知，下图中两灯并联，干路和支路上各有一个开关．先把干电池连接起来，根据电流流向法，先从正极出发依次串联开关S、灯泡L2、开关S2，回到负极，然后把开关S1和灯泡L1串联以后，再并联在灯泡L2和开关S2支路的两端即可，如图所示：．【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．10．如图所示，根据甲电路图连接乙的实物图．【分析】从实物图上可以看出，两只灯泡串联；电压表测量通过灯泡L2的电压，电流表测电路中电流；开关控制整个电路．【解答】解：按电流的流径，从正极出发，经电流表、灯泡L1、开关、灯泡L2直接回到负极；电压表并联在灯泡L2的两端，如图所示：【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．11．按照图甲所示的电路图，将图乙中的各个元件连接起来（用笔画线表示导线）．【分析】电铃和灯泡并联，一个开关控制电铃，另一个开关控制整个电路，对照电路图连接实物图．【解答】解：由图甲知，灯与电铃并联，S1控制干路，S2控制电铃．电流从正极出发经过S1后，分为两条支路，一条支路经过开关S2到电铃，另一条支路经灯泡，再与电铃支路的电流汇合回到负极．实物图如图所示：．【点评】本题考查根据电路图连接实物图，难点是明白电路中各个用电器的连接情况，连接实物图是整个初中物理的难点，也是中考必考内容．12．根据电路图连接实物．【分析】由图分析电路的连接方式和电表的作用，根据电流的流向法依次连接，最后根据电压表作用连接电压表．【解答】解：由电路图可知，两灯串联，电压表V1测L1两端的电压，电压表V2测两灯的总电压．先连接电源，根据电流的流向，电流从电源正极流出→L1→L2→开关S，回到电源负极，再把V1并联在L1的两端，V2并联在L1和L2的两端，如图所示：．【点评】本题考查了根据电路图连接实物图的方法，连接时一般采用电流流向法进行连接，要注意电路图和实物图的一一对应性．13．根据实物图画出电路图．【分析】1、根据实物图可知，从正极开始分支，一支经过灯泡L2、开关S2；另一支经开关S1、灯泡L1回到负极；所以两灯泡并联，开关分别控制支路．2、由电路图可知，两灯泡串联，根据电流流向法把各电路原件依次画出即可．3、两个灯泡并联，开关S控制整个电路，根据实物图画出电路图．【解答】解：1、根据实物图可知，从正极开始分支，一支经过灯泡L2、开关S2；另一支经开关S1、灯泡L1回到负极；如图1所示：2、先画出电源的符号，按电流流向法，从电源的正极出发依次灯泡、灯泡、开关回到电源的负极即可，如下图2所示：3、由图知：电流从电源的正极流出，经S后分成两支：①灯L1；②灯L2；然后再汇合到一起回到电源的负极．如图3所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．14．根据如图所示的电路图，把实物元件连接起来．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．【解答】解：由电路图知，灯与电铃并联，S1在干路上（控制所有用电器），S2控制电铃．根据电流流向法，先从正极出发依次串联开关S1、S2、电铃，回到负极，然后把灯泡并联在电铃和开关S2支路的两端即可，如图所示：．【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意个元件的次序，导线不能交叉．15．（2013秋•渭源县校级月考）依照电路图，将对应各实物元件连接起来【分析】由电路图可知，两灯泡并联，电流表A1测流过灯L1的电流，开关S1控制干路，开关S2控制灯L2所在支路，测干路电流．据此连接实物电路图，连接电路图时，注意电流表正负接线柱不要接反．【解答】解：根据电流的流向，电流从正极出发，经开关S1、A1、L1、A2，回到电源负极；一支经开关S2、灯泡L2串联后接到A1、L1支路的两端，如图所示：．【点评】本题考查根据电路图连接实物图，关键是明白电路中各个用电器的连接情况，连接实物图是整个初中物理的难点，也是中考必考的内容．16．按照图1的电路图连接图2的实物．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．【解答】解：由图两灯并联，S控制整个电路，电流表测L1电流，电压表测L2两端电压．先连接电路，根据电流流向法，先从正极出发依次串联开关S、灯泡L1、电流表回到负极，把灯泡L2并联在灯泡L1和电流表的两端，最后将电压表并联在灯泡L2的两端，如图所示：【点评】本题考查了根据电路图连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．17．根据题意作图．（1）在如图甲中画出电路图中的电流方向，并连接图乙的实物图．（2）请根据如图丙实验电路，在图方框内画出电路图．【分析】（1）电源外部电流从正极出发经电路元件后回到电源的负极；由电路图可知，电源、开关、电铃、灯泡依次串联组成电路即可．（2）分析电路结构，明确电路元件的连接方式，然后根据实物电路图作出电路图．【解答】解：（1）电流从电源正极流出分别通过各元件，最后回到电源负极，由此标出电流方向；依次串联电源、开关、电铃、灯泡组成电路，如图所示：；（2）由图丙知，两灯泡组成并联电路，开关在干路上控制整个电路，电路图如图所示：．【点评】本题考查了根据电路图连接实物电路图和根据实物电路图作电路图，分析电路结构，明确各电路元件的连接方式是正确作图的前提与关键．18．根据电路连接实物图．【分析】分析清楚电路结构，明确各电路元件的连接方式，然后连接实物电路图．【解答】解：由电路图可知，两灯泡并联，开关S控制干路，开关S1控制灯泡L1，开关S2控制灯泡L2，根据电路图连接实物电路图，如图所示：；由电路图可知，两灯泡并联，开关S1控制干路，开关S2控制灯泡L1，根据电路图连接实物电路图，如图所示：．【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的顺序，导线不能交叉．19．如图所示，现有一个电池组、一个滑动变阳器、一个开关（总开关）和两盏电灯．请你按要求连接电路：L1的亮度不变，L2的亮度可调节．【分析】两灯互不影响，说明两灯泡并联，L1的亮度不变，L2的亮度可调节，可知滑动变阻器与L2串联在同一支路．【解答】解：由题意知，两灯泡并联，L1在一条支路，L2与滑动变阻器在同一支路，如图所示：【点评】本题考查实物图的连接，关键是明白电路各个用电器的连接情况，连接实物图是整个初中物理的难点．同时也要注意滑动变阻器要接一上一下．20．按如图（a）所示的电路图，将图（b）的实物连起来．【分析】分析电路的连接，认清电流表测量的电流，根据电路图连接实物图．在没有特别说明的情况下，电流表一般选用小量程，注意电流从电流表正接线柱流入．【解答】解：电路图中，电流A2在干路上，两灯并联，S1只控制L1，S2只控制L2，电流表A1测通过L1的电流，根据电路图连接实物图，电流从电源正极出发，经电流表A2在灯L1的左接线柱分流：一路经L1、S1、电流表A1，与此同时，另一路电流经L2、S2与上面一路电流在电流表A1的左接线柱汇合，经开关S回到电源负极，如下图所示：【点评】本题考查根据电路图连接实物图，是学习电学的基础．21．按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：根据电流流向法，先从正极出发依次串联电流表A3、灯泡L1、电流表A1、开关回到电源的负极，然后把灯泡L2、电流表A2串联后并联在灯泡L1、电流表A1两端，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性，同时要注意电流表量程的确定．22．按要求作图：（1）在图甲方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．（2）请按图乙电路图连好图丙中实物电路图．【分析】（1）解决此题要知道电流表要串联在被测电路中，电压表要并联在被测电路中；电流表的阻值很小，电压表的阻值很大．（2）根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：（1）由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将并联在电源两端了，这样容易烧坏电流表，这种做法是绝对不允许的；因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，如下图：（2）根据电流流向法，先从正极出发依次串联灯泡L2、开关S回到电源的负极，然后把灯泡L1与开关S1串联后并联在L2两端，如下图所示：【点评】（1）解答此题的关键是明确电压表和电流表的使用规则，主要考查电流表的使用方法，属于基础知识，要求学生应熟练掌握．（2）本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性．23．作图：（1）根据实物连接在下面的方框内画出电路图．（2）根据电路图连接实物图【分析】（1）分析电路结构，明确电路元件的连接方式，然后根据实物电路图作出电路图．（2）根据电路元件的连接方式连接实物图．【解答】解：（1）由实物电路图可知，灯L1与L2并联，开关S1控制干路，开关S2控制灯泡L2所在的支路，电路图如下图所示：（2）由电路图可知，灯L1与L2并联，开关S1控制干路，开关S2控制灯泡L2所在的支路，实物图的连接如下图所示：【点评】本题考查了根据实物电路图作电路图和根据电路图连接实物图，分析电路结构，明确各电路元件的连接方式是正确作图的前提与关键．24．用铅笔画线作导线，按照图1所示电路图，把图2所示的实物图连接起来．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可．【解答】解：根据电流流向法，先从正极出发依次串联灯泡EL2、开关SA2回到负极，再把EL1、SA1串联后并联在EL2两端，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性．25．根据图甲中的元件，在图乙的方框中按要求画出电路图，并连接实物图．要求：L1、L2并联，A1测L1中的电流，A2测干路的电流，S1控制L1，S2控制L2，S3在干路中．L1中的电流为0.4A，L2中的电流为0.5A．【分析】按要求确定各元件的连接关系，电流表与被测电路串联，开关控制与其串联的用电器．先画出电路图，再根据电路图连接实物图，并注意电流从电表的正接线柱流入，从负接线柱流出．【解答】解：因要求电流表A2测干路的电流，S3在干路中，所以，开关S3与电流表A2都应连接在干路上；因要求S1控制L1，电流表A1测L1的电流，所以S1、电流表A1与L1应串联作为一个支路；因要求S2控制L2，所以S2应与L2串联，作为另一个支路；因要求L1、L2并联，故应将两支路并联后再与S3、电流表A2连接在一起，如下图1所示：根据电路图连接实物图：电流从电源正极出发，经S3、电流表A2后，到达S2的右接线柱后分流，一路电流经S1、电流表A1、L1到达L2的右接线柱；与此同时，另一路电流经S2、L2与上路电流在L2的右接线柱汇合后，流向电源的负极；如下图2所示：【点评】本题考查按要求连接设计电路图并连接实物图的能力，先根据要求画出电路图，然后再根据电路图连接实物图，有一定难度．26．如图甲所示，使用一个开关同时控制两盏灯的亮灭．请用两种不同的电路连接方法，注意不要涂改，导线不要交叉，并在右侧画出其中一个的电路图．【分析】（1）一个开关控制两个小灯泡，可以串联，也可以并联；（2）串联时，开关在哪个位置都能起到作用，并联时，开关必须在干路上才能控制这两个灯泡．【解答】解：（1）两个小灯泡串联，开关串联接入电路，电路如图甲所示；电路图如图所示：（2）两个小灯泡并联，开关接在干路中，电路如图乙所示：电路图如图所示：【点评】（1）串联电路中，电流只有一条路径，开关的位置改变，其控制作用不改变；（2）并联电路中，电流有多条路径，干路开关控制整个电路，支路开关控制各自的支路，开关位置改变，控制作用可能改变．27．在研究并联电路的电流规律时，某次实验所用的实验器材如图所示，请按电路图连接实物图：（L1通过电流为0.2A，L2通过的电流为0.5A）（导线不能交叉）．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分串联到相应的位置即可，要注意电流表量程的确定．【解答】解：根据电流流向法，先从正极出发依次串联电流表A3、灯泡L1、电流表A1回到电源的负极，然后把灯泡L2、电流表A2串联后并联在灯泡L1、电流表A1两端，由L1通过电流为0.2A、L2通过的电流为0.5A可知，电流表A1和A2的量程均为0～0.6A，由串联电路中干路电流等于各支路电流之和可知，干路电流I=I1+I2=0.2A+0.5A=0.7A，则电流表A3的量程为0～3A，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性，同时要注意电流表量程的确定．28．用笔画线代替导线将如图中元件连成电路并左边画出电路图，要求L l、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉．【分析】两灯并联，开关与被控制的电路串联，据此连接电路．【解答】解：将L l、L2并联；S1控制L1，S1与L1串联；S2控制L2，S2与L2串联；S3在干路，如下图1所示：根据实物图画出电路图，如下图2所示：。
