锅炉房的电气、通风防火设计(通用版)

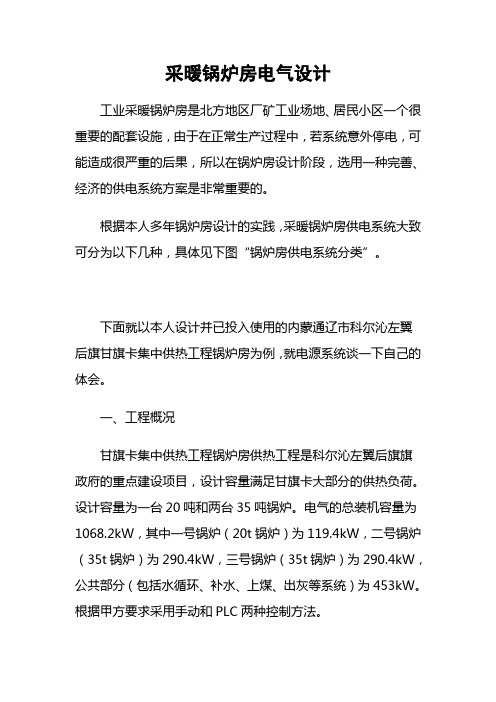

采暖锅炉房电气设计工业采暖锅炉房是北方地区厂矿工业场地、居民小区一个很重要的配套设施，由于在正常生产过程中，若系统意外停电，可能造成很严重的后果，所以在锅炉房设计阶段，选用一种完善、经济的供电系统方案是非常重要的。

根据本人多年锅炉房设计的实践，采暖锅炉房供电系统大致可分为以下几种，具体见下图“锅炉房供电系统分类”。

下面就以本人设计并已投入使用的内蒙通辽市科尔沁左翼后旗甘旗卡集中供热工程锅炉房为例，就电源系统谈一下自己的体会。

一、工程概况甘旗卡集中供热工程锅炉房供热工程是科尔沁左翼后旗旗政府的重点建设项目，设计容量满足甘旗卡大部分的供热负荷。

设计容量为一台20吨和两台35吨锅炉。

电气的总装机容量为1068.2kW，其中一号锅炉（20t锅炉）为119.4kW，二号锅炉（35t锅炉）为290.4kW，三号锅炉（35t锅炉）为290.4kW，公共部分（包括水循环、补水、上煤、出灰等系统）为453kW。

根据甲方要求采用手动和PLC两种控制方法。

二、高压电源的选择供热锅炉房工程直接关系到普通百姓的正常生活，它的重要性是显而易见的；另外，由于在系统正常运行时，如果系统停电，直接威胁外网供水管路的安全，所以，本锅炉房应按二级负荷供电。

根据当地的实际情况，该系统采用双回10kV电源，一回使用，一回备用。

三、低压供电系统方案的确定1、负荷初步统计补偿前各设备组的计算负荷一号锅炉的计算负荷为95.5 kW二号锅炉的计算负荷为232.32 kW三号锅炉的计算负荷为232.32 kW公共部分的计算负荷为362.4 kW2、初步确定低压供电系统方案由于锅炉房系统运行本身的高可靠性，要求系统在一台炉故障、两台炉故障、三台炉故障或供电系统部分故障等严重的情况下，应保证不造成大的经济损失，并能维持系统最基本的运行。

如在全部或部分锅炉故障的情况下，最基本的要求是要保证水循环系统的正常运行，否则有冻坏管路的危险，造成的损失可能是无法弥补的。

燃气锅炉房的电气防爆设计1.爆炸危险区域划分根据国家标准《锅炉房设计规范》GB-1992电气部分第13.2.2条规定，燃油调压间、燃油泵房、煤粉制备间、碎煤机间和运煤走廊等有爆炸和火灾危险场所等级的划分，必须符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的有关规定。

根据新疆库尔勒地区天然气相对密度为0.8，参照国家标准《爆炸和火灾危险环境电力装置设计规范》GB-1992第2.3.1条注2规定，相对密度大于0.75的爆炸性气体规定为重于空气的气体。

参照第2.3.4条爆炸危险区域划分，在封闭建筑物内通风不良的生产装置区，即锅炉房、计量间及有天然气管线进出的房间内为1区，指在正常运行时可能出现爆炸性气体混合物的环境。

根据国家标准《建筑设计防火规范》GB-2006第3.1.1条，锅炉房是利用天然气作为燃料，进行燃烧作其它用的生产，属于丁类生产火灾危险性。

同时，依据第3.1.1条4项条文解释②，“丁类”第2项规定：虽然利用气体、燃料或固体为燃料进行燃烧，是明火生产，但均在固定设备内燃烧，不易造成火灾。

虽然也有一些爆炸事故，但一般多属于物理性爆炸，如锅炉房、石灰焙烧、高炉车间等的生产。

因此，明火生产的锅炉房，在实际运行中，划为1区已经没有太大的意义。

2.事故原因的分析分析燃气锅炉房事故的原因，有两种可能：锅炉本体爆炸、锅炉房爆炸性气体达到爆炸浓度而发生爆炸。

锅炉本体爆炸是因为在炉膛或烟道内有爆炸性混合气体存在，当达到爆炸极限，被明火或锅炉本身的高温引燃造成事故。

这一点与《建筑设计防火规范》相关条文说明相符。

目前锅炉产品已经考虑了安全生产措施来避免。

合格的燃气锅炉本身有防爆工艺设计，如燃烧器在异常情况自动停机，自控装置也停止输出燃料；燃气锅炉燃烧系统自动化程度较高，包括了燃气压力高、低限报警保护等，当控制到哪步逻辑判断不满足设定条件时，启动相应联锁保护。

避免了锅炉本体爆炸可能性，但是仍然存在另外一种可能，即锅炉房爆炸性气体达到爆炸浓度而发生爆炸。

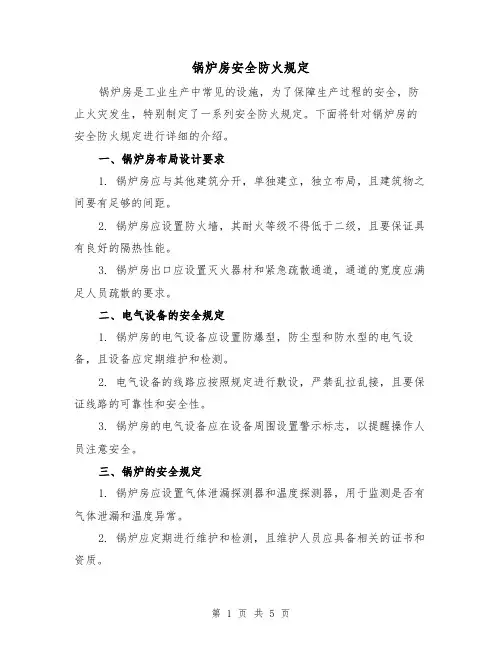

锅炉房安全防火规定锅炉房是工业生产中常见的设施，为了保障生产过程的安全，防止火灾发生，特别制定了一系列安全防火规定。

下面将针对锅炉房的安全防火规定进行详细的介绍。

一、锅炉房布局设计要求1. 锅炉房应与其他建筑分开，单独建立，独立布局，且建筑物之间要有足够的间距。

2. 锅炉房应设置防火墙，其耐火等级不得低于二级，且要保证具有良好的隔热性能。

3. 锅炉房出口应设置灭火器材和紧急疏散通道，通道的宽度应满足人员疏散的要求。

二、电气设备的安全规定1. 锅炉房的电气设备应设置防爆型，防尘型和防水型的电气设备，且设备应定期维护和检测。

2. 电气设备的线路应按照规定进行敷设，严禁乱拉乱接，且要保证线路的可靠性和安全性。

3. 锅炉房的电气设备应在设备周围设置警示标志，以提醒操作人员注意安全。

三、锅炉的安全规定1. 锅炉房应设置气体泄漏探测器和温度探测器，用于监测是否有气体泄漏和温度异常。

2. 锅炉应定期进行维护和检测，且维护人员应具备相关的证书和资质。

3. 锅炉运行时应设置专人监控，严禁在无人看管的情况下长时间运行，以防止异常情况发生。

四、燃油和燃气管道的安全规定1. 燃油管道应使用耐火材料包覆，并设置防火阀门和报警器，以防止燃油泄漏和火灾发生。

2. 燃气管道应设置泄漏报警装置，以及自动切断气源的装置，确保燃气泄露时能及时切断气源。

五、防火设施和器材的配置1. 锅炉房应设置灭火器、灭火器箱和消防水带等灭火设施，以便在发生火灾时能及时控制火势。

2. 灭火设备应定期维护和检查，确保其能正常使用。

3. 锅炉房内应设置火灾报警器和自动喷水灭火系统，以便在火灾发生时能及时报警和灭火。

六、员工安全防火意识教育1. 锅炉房的员工应接受相关的安全培训，了解火灾的危害性和应对措施。

2. 员工应定期参加消防演习，熟悉逃生通道和灭火器的使用方法。

3. 锅炉房的员工应具备一定的火灾扑救能力，掌握一些基本的灭火方法和技巧。

以上是针对锅炉房安全防火规定的详细介绍，可以有效预防火灾的发生，保障生产过程的安全。

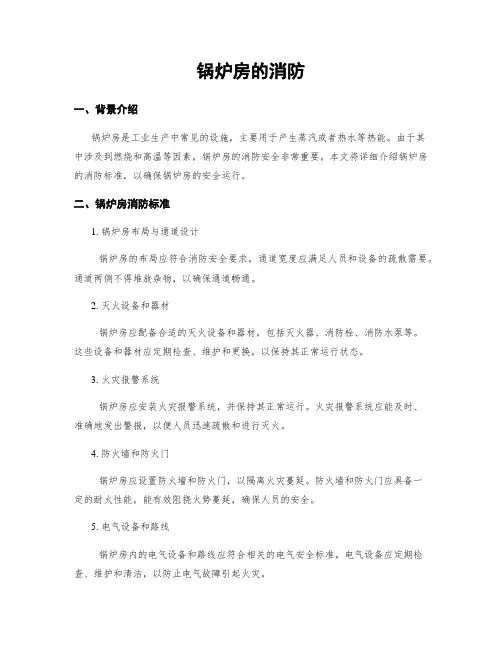

锅炉房的消防一、背景介绍锅炉房是工业生产中常见的设施，主要用于产生蒸汽或者热水等热能。

由于其中涉及到燃烧和高温等因素，锅炉房的消防安全非常重要。

本文将详细介绍锅炉房的消防标准，以确保锅炉房的安全运行。

二、锅炉房消防标准1. 锅炉房布局与通道设计锅炉房的布局应符合消防安全要求，通道宽度应满足人员和设备的疏散需要。

通道两侧不得堆放杂物，以确保通道畅通。

2. 灭火设备和器材锅炉房应配备合适的灭火设备和器材，包括灭火器、消防栓、消防水泵等。

这些设备和器材应定期检查、维护和更换，以保持其正常运行状态。

3. 火灾报警系统锅炉房应安装火灾报警系统，并保持其正常运行。

火灾报警系统应能及时、准确地发出警报，以便人员迅速疏散和进行灭火。

4. 防火墙和防火门锅炉房应设置防火墙和防火门，以隔离火灾蔓延。

防火墙和防火门应具备一定的耐火性能，能有效阻挠火势蔓延，确保人员的安全。

5. 电气设备和路线锅炉房内的电气设备和路线应符合相关的电气安全标准。

电气设备应定期检查、维护和清洁，以防止电气故障引起火灾。

6. 消防演练和培训锅炉房的工作人员应定期进行消防演练和培训，以提高其对火灾的应急处理能力。

演练应包括疏散逃生、灭火器的正确使用等内容。

7. 管理制度和责任人锅炉房应建立健全的消防管理制度，明确各项消防工作的责任人和职责。

责任人应具备一定的消防知识和技能，能够及时应对突发情况。

三、案例分析以某工业企业的锅炉房为例，该企业锅炉房的消防工作按照上述标准进行了合理的布局和设计。

锅炉房内设置了灭火器、消防栓和消防水泵等设备，并定期进行检查和维护。

火灾报警系统能够及时发出警报，有效地预警火灾。

锅炉房内还设置了防火墙和防火门，阻挠了火势的蔓延。

电气设备和路线按照像关标准进行了安装和维护，有效避免了电气故障引起火灾的风险。

该企业还定期组织消防演练和培训，提高员工的消防意识和应急处理能力。

同时，企业建立了健全的消防管理制度，明确了责任人和职责，确保消防工作的有效实施。

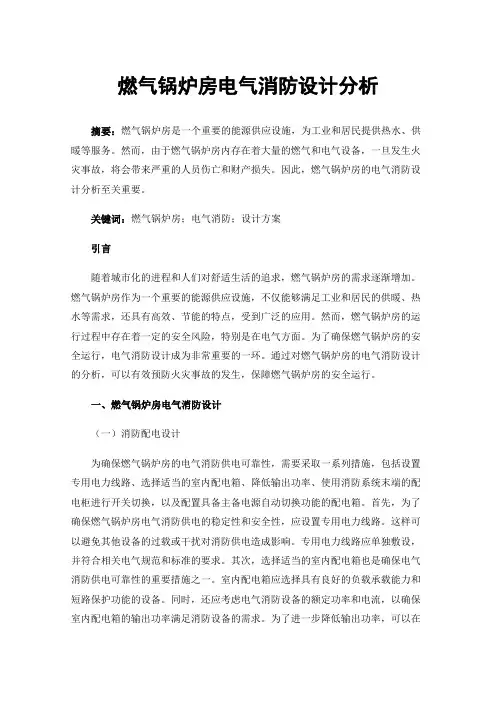

燃气锅炉房电气消防设计分析摘要：燃气锅炉房是一个重要的能源供应设施，为工业和居民提供热水、供暖等服务。

然而，由于燃气锅炉房内存在着大量的燃气和电气设备，一旦发生火灾事故，将会带来严重的人员伤亡和财产损失。

因此，燃气锅炉房的电气消防设计分析至关重要。

关键词：燃气锅炉房；电气消防；设计方案引言随着城市化的进程和人们对舒适生活的追求，燃气锅炉房的需求逐渐增加。

燃气锅炉房作为一个重要的能源供应设施，不仅能够满足工业和居民的供暖、热水等需求，还具有高效、节能的特点，受到广泛的应用。

然而，燃气锅炉房的运行过程中存在着一定的安全风险，特别是在电气方面。

为了确保燃气锅炉房的安全运行，电气消防设计成为非常重要的一环。

通过对燃气锅炉房的电气消防设计的分析，可以有效预防火灾事故的发生，保障燃气锅炉房的安全运行。

一、燃气锅炉房电气消防设计（一）消防配电设计为确保燃气锅炉房的电气消防供电可靠性，需要采取一系列措施，包括设置专用电力线路、选择适当的室内配电箱、降低输出功率、使用消防系统末端的配电柜进行开关切换，以及配置具备主备电源自动切换功能的配电箱。

首先，为了确保燃气锅炉房电气消防供电的稳定性和安全性，应设置专用电力线路。

这样可以避免其他设备的过载或干扰对消防供电造成影响。

专用电力线路应单独敷设，并符合相关电气规范和标准的要求。

其次，选择适当的室内配电箱也是确保电气消防供电可靠性的重要措施之一。

室内配电箱应选择具有良好的负载承载能力和短路保护功能的设备。

同时，还应考虑电气消防设备的额定功率和电流，以确保室内配电箱的输出功率满足消防设备的需求。

为了进一步降低输出功率，可以在室内配电箱中配置功率调节装置。

功率调节装置可以根据消防设备的负载需求和电网的供电能力，合理控制输出功率，以减少电气系统的过载和损坏风险。

此外，在消防系统的末端可以设置配电柜进行开关切换。

通过配电柜的开关切换功能，可以实现对消防设备和电源的灵活控制，提高电气消防供电的可靠性和灵活性。

文件编号：TP-AR-L4600In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________锅炉房的电气通风防火设计方案正式样本锅炉房的电气通风防火设计方案正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

锅炉的供电负荷级别和供电方式，应根据工艺要求、锅炉容量、热负荷的重要性和环境特征等因素，按照现行《供配电系统设计规范》的有关规定执行。

电气线路采用穿金屑管布线，并不宜沿锅炉热风道、烟道、热水箱和其他载热体表面敷设。

燃气调压间、油箱间、燃油泵房、油加热间、煤粉制备间、碎煤机间和运煤走廊等有爆炸和火灾危险场所的电气设计必须符合现行《爆炸和火灾危险环境电力装置设计规范》的有关规定。

燃气锅炉房应当设置可燃气体浓度探测器，并与锅炉燃烧器上的燃气速断阀联动，以便在紧急情况下自动切断燃气来源。

燃气调压间等有爆炸危险的房间，应有不少于 3 次／ h 的换气量，当自然通风不能够满足要求时，应设置机械通风装置，并应用不少于 8 次／ h 换气量的事故通风装置。

通风装置应防爆。

燃油泵房应有10 次／ h 换气量的机械通风装置，油箱间应有 6 次／ h 换气量的机械通风装置，燃油泵房、油箱间的通风装置应防爆。

文件编号：GD/FS-7703（解决方案范本系列）锅炉房的电气通风防火设计方案详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________锅炉房的电气通风防火设计方案详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

锅炉的供电负荷级别和供电方式，应根据工艺要求、锅炉容量、热负荷的重要性和环境特征等因素，按照现行《供配电系统设计规范》的有关规定执行。

电气线路采用穿金屑管布线，并不宜沿锅炉热风道、烟道、热水箱和其他载热体表面敷设。

燃气调压间、油箱间、燃油泵房、油加热间、煤粉制备间、碎煤机间和运煤走廊等有爆炸和火灾危险场所的电气设计必须符合现行《爆炸和火灾危险环境电力装置设计规范》的有关规定。

燃气锅炉房应当设置可燃气体浓度探测器，并与锅炉燃烧器上的燃气速断阀联动，以便在紧急情况下自动切断燃气来源。

燃气调压间等有爆炸危险的房间，应有不少于3 次／h 的换气量，当自然通风不能够满足要求时，应设置机械通风装置，并应用不少于8 次／h 换气量的事故通风装置。

通风装置应防爆。

燃油泵房应有10 次／h 换气量的机械通风装置，油箱间应有6 次／h 换气量的机械通风装置，燃油泵房、油箱间的通风装置应防爆。

设在建筑内的燃气锅炉房，应有不少于3 次／h 换气量。

锅炉房的电气通风防火设计方案一、引言锅炉房是一个重要的能源设备区域，其中涉及到的电气设备和通风系统是其正常运行的关键。

为了确保锅炉房的安全和高效运行，必须设计一个有效的电气通风防火方案。

本文将详细介绍锅炉房的电气通风防火设计方案。

二、电气设备布置1.电气设备应按照国家相关标准和规范进行布置。

2.电气设备应设在防火墙以及可靠的电气隔离间内，以防火墙和电气设备之间的热量和火焰传播。

3.电气设备的安装应注意与锅炉房的通风系统的关系，避免阻碍通风系统的正常运行。

三、电气设备的防火措施1.电气设备应使用防火材料进行封装，防止火焰和热量对电气设备的直接灼烧。

2.电气设备应使用防火阀进行隔离，将火焰和热量隔离在防火阀后进行控制。

3.电气设备应使用防火涂料进行涂抹，增加其防火性能。

四、通风系统设计1.通风系统应按照锅炉房的实际需求进行设计，并符合国家相关通风规范。

2.通风系统应设置足够的入口和出口口，保证锅炉房的通风换气效果。

3.通风系统应设置可调节的通风口，以满足不同时期的通风需求。

五、通风系统的防火措施1.通风系统应设置防火墙，将通风系统与锅炉房内的火焰和热量隔离开来，以防止火灾蔓延。

2.通风系统应设置防火盖板，当火灾发生时可以关闭防火盖板以阻止火焰和热量进入通风系统。

3.通风系统应设置防火阀，当火灾发生时可以关闭防火阀以阻止火焰和热量进入通风系统。

六、应急照明和报警系统设计1.锅炉房内应设置应急照明系统，以确保在火灾发生时有足够的光源来进行疏散和救援。

2.锅炉房内应设置火灾报警系统，可以及时发出警报并通知相关人员进行紧急处理。

七、防火安全培训1.对锅炉房内的工作人员进行防火安全培训，提高其火灾防范意识和应急处理能力。

2.定期组织火灾应急演练，提高工作人员在火灾发生时的应急反应能力。

八、结论通过以上的电气通风防火设计方案，可以有效地确保锅炉房的电气设备和通风系统的安全和高效运行。

同时，还可以提高锅炉房内工作人员的防火意识和应急处理能力，减少火灾事故的发生。

安全管理编号：YTO-FS-PD753锅炉房的土建防火设计通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards锅炉房的土建防火设计通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

锅炉房的火灾危险性分类和耐火等级。

虽然根据《建筑设计防火规范》GBJl6 —87( 以下简称《建规》) 第3．1．1 条锅炉房属于丁类生产厂房，但是鉴于锅炉的燃料不同，对锅炉房建筑的耐火等级应有不同的要求。

锅炉房应为一、二级耐火等级的建筑，如果蒸汽锅炉额定蒸发量小于或等于4t ／h ，热水锅炉额定出力小于或等于2．8MW 时，锅炉房建筑不应低于三级耐火等级。

对于油箱间、油泵间和油加热间均属于丙类生产厂房，其建筑不应低于二级耐火等级，上述房间布置在锅炉辅助间内时，应设置防火墙与其他部位隔开。

燃气调压属于甲类生产厂房，其建筑不应低T-- 级耐火等级，与锅炉房贴邻的调压间应设置防火墙与锅炉房隔开，其门窗应向外开启并不应直接通向锅炉房。

建筑内部锅炉房的设置要求。

锅炉房一般应单独设置，在人员密集的场所内及其毗邻和主要疏散出口两旁，不得设置锅炉房。

随着城市的发展，众多建筑的兴起，建筑功能也日趋复杂，用于建筑附属设施的场地越来越少，有很多工程已经将锅炉房设在建筑物内部，这无疑给建筑防火设计也带来了新问题。

2023年锅炉房的电气通风防火设计方案一、引言锅炉房是一个涉及能源供应和传输的重要场所，其中电气设备是其正常运行和安全的基础。

为了确保锅炉房的电气设备以及周围环境的安全性，需要进行有效的通风和防火设计。

本方案旨在提供一种2023年锅炉房的电气通风防火设计方案，以确保锅炉房的电气设备运行正常且环境安全。

二、通风设计1. 基本原则基于2023年的技术要求和安全标准，通风设计应遵循以下原则：- 提供充足的新鲜空气供给，以确保电气设备正常运行所需的氧气供应。

- 尽量降低空气中的湿度，避免电气设备受潮、堆积灰尘等导致的故障和安全隐患。

- 保持通风系统的稳定性和可靠性，确保电气设备在长时间运行过程中不受到温度过高或不足的影响。

2. 通风系统设计- 采用新风机及排风机的组合通风方式，以保证锅炉房内的新鲜空气供应和废气的排放。

- 新风机选用高效节能的型号，具备良好的送风量和低噪音特点，以提供足够的氧气供应。

- 排风机选用静压高、排风量大的型号，确保烟气和废气能够及时排出锅炉房。

- 根据锅炉房的实际情况，合理布置新风机和排风机的位置，以确保通风系统的工作效率和舒适度。

3. 通风管道设计- 通风管道选用耐高温、防火性能好的材料，如不锈钢或阻燃玻璃钢管道，以防止火灾蔓延。

- 根据通风系统的需要，合理选择通风管道的直径和长度，并进行合理布置，以减少压力损失和阻力。

- 通风管道设有防火阀，并定期检测和维护，以确保在火灾发生时能及时切断通风系统，防止火势蔓延。

三、防火设计1. 基本原则基于2023年的技术要求和安全标准，防火设计应遵循以下原则：- 防止火灾发生是首要任务，对电气设备进行严格的管理和维护，以减少故障和火灾的发生。

- 合理布置和隔离电气设备，防止因设备故障引起的火灾蔓延。

- 选择合适的防火材料和设备，如防火墙、防火门等，对火灾进行隔离和封堵。

2. 设备布置- 根据锅炉房的实际情况，合理布置和隔离电气设备，防止设备因过热、短路等问题引发火灾。
