常用的几种电线电缆绝缘材料

[ 由四氟乙烯聚合而得，结构式： CF2 CF2 ]n
组成原子只有C和F（全氟聚合物），相 当于PE中的H全部被氟取代，又简称为F4
具有如下主要特性： ① 优异的介电性能 极高的电阻率和击穿强度，低介电
常数和损耗，及优异的耐电弧能力 ② 化学稳定性极高 没发现什么物质会与它反应
③ 热稳定性非常高 在 -40 ~ 260 ℃间使用数月后机械性 能和电性能无变化，熔点~370 ℃
F 原子紧密地包裹着C链， 使其免受其它“攻击”
由于以上优异的特性， 被誉为塑料王
强的C-F意味着不易断键、分子枝化和交联的可能性小，因 此呈线型，分子如同一根棒、易结晶，结晶度可到80-85%
缺点：熔融体的粘性高、加工成型困难、 只能采用粉料模压工艺、材料本身贵
？ 耐电晕和耐辐射性较差
它仍是最重要的电气绝缘材料之一，尤 其在高频、高温和高腐蚀环境中的应用
成为各类“高级（要求高的）”传送线 的绝缘层，如射频传输线、计算机传输 线
氟聚物家族中还有H未完全被F取代的：
聚氟乙烯（Polyvinyl Fluoride， PVF）
[ 由氟乙烯聚合而得，结构式： CH2 CHF ]n
聚偏氟乙烯（ Poly(vinylidene Fluoride), PVDF or PVF2）
其在电气上的主要应用是电容器介质，由于其击穿场 强远高于电容器绝缘纸，储能密度（正比E2）提高许 多
聚氯乙烯（Polyvinyl Chloride, PVC） Cl
[ 由氯乙烯聚合而得，结构式： CH2 CH ]n
生产工艺简单、原料丰富、成本低，是广泛使用的高分子材料
结构单元中，Cl对H的取代赋予了高分子的极性，因 此介电常数和损耗（εr ~ 3.5, tanδ=10-2 ~ 10-3）较PE 大、电阻率较低，εr和 tanδ的温度变化也较大

今朝经常运用绝缘材料分为三类：⑴无机绝缘材料：云母.瓷器.石棉.大理石.玻璃.硫磺等.用于电机.电器的绕组绝缘,开关底板和绝缘子等.⑵有机绝缘材料：橡胶.树脂.虫胶.棉纱纸.麻.蚕丝.人造丝管等.用于制造绝缘漆.绕组导线的外层绝缘等.⑶混杂绝缘材料：由两种绝缘材料进行加工的成型绝缘材料.用于电器的底座.外壳等.有机绝缘材料可以分为一下几类：1.树脂树脂分为自然树脂和合成树脂两种,合成树脂包含热塑性树脂和热固性树脂.(1)热塑性合成树脂.热塑性合成树脂是由化学办法经由过程聚合反响人工合成的,其聚合物是线型构造,具有热塑性.热塑性合成树脂运用较广.聚乙烯有相当的弹性和柔韧性,可制成薄膜,经常运用做高频电缆的绝缘材料,高频骨架和电容器的薄膜介质;聚苯乙烯的电阻率高,经常运用做高频和超高频的低损耗绝缘：聚四氟乙烯的化学稳固性高,不会燃烧,用于耐高温的电容器;聚氯乙烯广泛用于制造各类塑料.导线绝缘及电缆的呵护层,以及用于制造绝缘漆;聚甲基丙烯酸甲酯又称有机玻璃,可用于装潢,制造一般构造零件,读数透镜,绝缘零件及壳.罩.接线柱等.(2)热固性合成树脂.热固性合成树脂是经由过程化学缩聚反响产生的,聚合物大多是空间构造,具有热固性.经常运用的热固性合成树脂重要有：酚醛树脂：酚醛树脂大多半为热固性的,是由苯酚和甲醛缩聚所得的热固性酚醛,又称胶木(电木),价钱低廉,在电子工业中运用相当广泛.如用于制造合成电阻器及合成电位器的电阻体.酚醛塑料.酚醛层压板,电工中的各类开关.插座.插优等.但其高频损耗较大,只实用于工频和音频等低频场合.环氧树脂：环氧树脂本来呈热塑性,在各类固化剂感化下,会变成热固性.环氧树脂的电断气缘性好,耐热,耐气象变更,稳固性高,透湿性小,巍结性好,能与金属.陶瓷等多种材料亲密粘合.在电子工业中重要用于编结.浇注.包封.涂覆及层压板中.硅氧树脂：又称有机树脂,具有有机物和无机物长处的一类新型高分子化合物.有较好的机械机能和耐热性,介电机能好,防水,防潮,耐寒,耐化学腐化,耐电弧高压电晕.广泛用于制造有机硅漆,有机硅模塑料,用于浸渍.涂覆和电子元器件的封装.透明的有机硅玻璃树脂,电气机能和高频机能好,实用高温.高湿前提下运用,经常运用做各类材料概况涂 2.塑料塑料是以合成树脂为重要原料,参加填料和各类添加剂等配制而成的粉状.粒状或纤维状,在必定的温度.压力前提下可以塑制的高分子材料.塑料质轻,电气机能优秀,有足够的硬度和机械强度,易于用模具加工成型,所以在电气装备中得到广泛的运用.(U塑料的根本成分.塑料的根本成分是胶教剂和填料.胶教剂将全体成分胶融起来,它决议了塑料成品的根本特征,经常运用的胶教剂是合成树脂.参加填料可进步塑料的机械强度,降低成本.为了使塑料获得某些不合机能,有时还参加不合种类的添加剂,如增塑剂.着色剂.稳固剂.润滑剂.固化剂等.(2)塑料的分类.塑料按其重要成分树脂的类型可分为热因性和热塑性两大类.热固性塑料热压成型后成为不溶不熔的固化物,经常运用的有以酚醛树脂为重要成分的酚醛塑料,还有耐高温的4250塑料.聚酰亚胺塑料.聚能塑料等. 热塑性塑料在热挤压成型后虽固化,但其物理.化学性质不产生显著变更,仍可溶.可熔,可重复成型.经常运用的热塑性塑料有以下几种.ABS工程塑料：象牙色的不透明体,有优越的机电分解机能,在必定的温度规模内尺寸稳固,概况硬度较高,易于机械加工和成型,概况可镀金属.但耐热性.耐寒性较差,接触某些化学药品(如冰醋酸和酸类)和某些植物油时,易产生裂纹.工程塑料实用于制造各类内心外壳.支架.小型电机外壳.电动对象外壳.构造件和装潢件等.聚酰胺(尼龙)1010：白色半透明体,在常温下有较高的机械强度,较好的电气机能.冲击韧性.耐磨性.自润滑性,构造稳固,有较好的耐油.耐有机溶剂性,可用做线圈骨架.插座.接线板.炭刷架及内心齿轮等,在电缆工业中经常运用做航空电线电缆护层.聚乙烯(阳)：白色半透明固体,密度比水小,具有优越的电气机能,其相对介电常数和介质损耗几乎与频率无关,且摩擦系数小,化学稳固性高,耐潮.耐寒性优秀,但软化温度较低,长期工作温度不该高于70℃.用聚乙烯制成的薄膜,广泛用于通讯电缆.高频电缆和水底电缆等做导体绝缘层.聚氯乙烯(PVC)：分绝缘级与护层级两种,个中绝缘级按耐温前提分离为65℃.80℃.90℃.105℃四种,护层级耐温65℃.聚氯乙烯机械机能和电气机能优越,构造稳固,具有耐潮.耐电晕.不轻易燃.成本低.加工便利等长处.聚四氟乙烯：被称为塑料王,其薄膜具有很高的耐热性和耐寒性,电气机能优秀,介质损耗小,且几乎不受温度和频率变更的影响,在电弧感化下不炭化,化学性质稳固,不消融于任何有机溶剂,不燃烧,不吸湿,只有碱金属和氟元素在高温下对其有显著腐化感化,高温下(如超出300℃)抗张强度降低较大,延长率增长,低温时情形相反,温度超出500℃时,会分化出有剧毒的.化学机能生动的气态氟.聚四氟乙烯薄膜经常运用于高温或腐化性情形下工作的电机.电缆或其他装备的绕组绝缘和槽间绝缘以及电容器制造.内心绝缘等.聚配：无色透明薄膜,具有很高的抗拉强度.电断气缘强度.耐热性和耐湿性,对大多半化学药品和溶剂都很稳固,并且不会生霉,但抗电弧性.耐碱性差,工作温度为—60℃一120℃,合适在低压电机顶用做槽间绝缘.相间绝缘和成型线圈包扎用绝缘带,常和青壳纸复合运用.(3)塑料的重要用处.塑料在电子工业中重要用做绝缘零件.构造零件.外不雅零件,用处不合对其机能请求也不合.绝缘零件：依据其运用处合.工作频率规模对介电机能的请求,并统筹情形前提及工艺机能等选用,如电线电缆的绝缘层.护套等.构造零件：请求具有较高的机械机能,用于高温情形和摩擦运转的构造零件请求耐热性好,摩擦系数低,耐磨性强,在一些场合可运用加强塑料或复合塑料,如某些电子钟.收录机的机芯塑料件等.外不雅零件：除具有必定机械机能外,请求概况光洁,着色性好,易于电镀,以及透光.耐热等,如仪器的塑料机壳.3.绝缘胶教剂绝缘胶教剂是一类具有易结机能的物资,可以部分代替焊接.铆接和螺钉等机械衔接.胶熟剂按其性质大体分为热固性树脂教剂.热塑性树脂教剂.橡胶胶酷刑.特种胶易剂等.经常运用的胶粘剂有以下两种： (1)502胶.它是无色或微黄色的透明液体.在室温下很短时光内会产生聚合感化而硬化,储存期短,有较强的融会感化.502胶对各类金属.玻璃.塑料(聚乙烯和聚四氟乙烯除外)及橡胶等材料均有较强融会力,合适于大面积融会.(2)环氧树脂胶.‘乞由环氧树脂参加固化剂.增塑剂和填料构成,固化时光长,须要24小时阁下,其教结强度随时光延长和温度进步而加强.环氧树脂胶对于各类材料均有较强锰合力,多用于密封零件的灌封. 4.橡胶橡胶是一种具有弹性的绝缘材料,在较大的温度规模内具有优秀的弹性.电绝缘性.耐热.耐寒和耐腐化性,是一种用处广泛的绝缘材料,在电子工业顶用做绝缘材料和关闭.密封材料,也可做缓冲防震的弹性体.经常运用于高压帽.密封套.键盘开关.护套.减震器等.橡胶可分自然橡胶和合成橡胶两大类,它们均经由硫化处理,即在必定温度和压力下,经由过程硫化剂感化,改良橡胶分子构造,使之获得弹性.为了改良橡胶的机能,还须添加其他的合营剂,如促进硫化剂.共硫化剂.防老剂.补强剂.软化剂等.自然橡胶的抗张强度.对抗性和回弹性比多半合成橡胶好,但不耐热,易老化,不耐臭氧,不耐油和有机溶剂,易燃.自然橡胶合适制造柔嫩性.曲折性和弹性请求较高的电线电缆和护套,但不宜直接接触矿物油或有机溶剂,也不宜用于户外.5.绝缘漆绝缘漆是以高分子聚合物为基本,能在必定前提下固化成绝缘硬膜或绝缘整体的重要绝缘材料.绝缘漆重要以合成树脂或自然树脂为漆基(即成膜物资),添加溶剂.稀释剂.填料等构成.漆基在常温下教度很大或是固体;溶剂或稀释剂用来消融漆基,调节漆基教度和固体含量,使其在漆的成膜.固化进程中或者逐渐挥发,或者成为绝缘体的构成部分.绝缘漆按用处可分为浸渍漆.漆包线漆.复盖漆.硅钢片漆和防电晕漆等数种.6.绝缘纸和纸板绝缘纸和纸板属纤维绝缘材料,经常运用植物纤维.无碱玻璃纤维(即不含钾.钠氧化物的玻璃纤维)或合成纤维制成.植物纤维属多孔性物资,其成品有必定的机械机能,但吸湿性强,耐热性差,很轻易极化.所以运用时常需与绝缘油组合或经浸渍处理,以进步其电气机能.无碱玻璃纤维耐热性好,耐腐化性强,吸湿性小,抗张力强度高,但较脆,柔性较差,密度大,延长率小,对人的皮肤有刺激.而合成纤维成品则兼具二者之长处,是很有成长前程的新材料.绝缘纸按用处分有电缆纸.德律风纸.电容器纸和聚酪绝缘纸等.绝缘纸板由木质纤维或掺有适量棉纤维的混杂纸浆制成,可在空气中或温度不高于90℃的变压器油中做绝缘材料的呵护材料.绝缘纸板有薄型纸板(即青壳纸和黄壳纸).厚型纸扳.硬钢纸板.钢纸管.玻璃钢复合钢纸管等.7.层压板层压板是以纸或布做底村,浸以不合的胶教剂,经热压或卷制而成的层状构造的板材,可制成具有优秀电气.机械机能和耐热.耐油.耐霉.耐电弧.防电晕等特征的成品.经常运用做接线板.骨架.衬垫.迁移转变齿轮等构造材料和绝缘材料.其机能撒于底材和胶教剂的性质及其成型工艺.经常运用底材有木质纤维纸.无碱玻璃布等.经常运用胶教剂有酚醛树脂.有机硅树脂等,其对层压抑品的机能也有很大的影响.电工层压抑品可分为层压板.层压管(层压棒).电容器套管芯三类.8.绝线油绝缘油为液体绝缘材料,重要有矿物油和合成油两大类,个中矿物油运用最为广泛.它是从石油原油中经不合程度的精制提炼而得到的一种中性液体,呈金黄色,具有很好的化学稳固性和电气稳固性,重要运用于工业电气装备中,油除了起绝缘感化外,还起冷却.灭弧.填充.浸渍等感化.矿物油重要有各类变压器油.开关油.电容器油.电缆油等 c 合成油及自然桔物油一般用于电容器做浸渍剂,合成油重要有十二烷基苯.硅油等.。

电线电缆设计原理1.导体的选取与设计：电线电缆的导体一般采用金属材料，如铜、铝等。

导体截面积的选择需要根据工程需要和电流负荷来确定。

较大的电流负荷通常需要采用较大截面的导体，以降低电阻、节约电能和防止过热。

导体的设计还需要考虑到传输信号的频率，高频信号通常需要使用中空或绞合导体来减小电磁干扰和信号损耗。

2.绝缘材料的选取与设计：电线电缆的绝缘材料用于对导体进行绝缘保护，防止电流泄漏和接触产生故障。

常用的绝缘材料有聚乙烯、聚氯乙烯、交联聚乙烯等。

绝缘材料的选取需要考虑到工程的工作电压、环境的温度、湿度和化学物质等因素。

绝缘材料的设计还需要考虑到绝缘层的厚度，以保证绝缘性能和可靠性。

3.屏蔽材料的选取与设计：电线电缆中的屏蔽材料用于减小电磁干扰和互相干扰的影响。

常用的屏蔽材料有金属箔、金属编织带等。

屏蔽材料的选取需要考虑到工频和高频信号的特性，以及要屏蔽的电磁场强度。

屏蔽材料的设计还需要注意屏蔽的连续性和可靠性，以及与绝缘材料的配合。

4.护套材料的选取与设计：电线电缆的护套材料用于保护绝缘和屏蔽材料，增强电线电缆的机械强度和耐腐蚀能力。

常用的护套材料有聚氯乙烯、聚氨酯等。

护套材料的选取需要根据电线电缆的使用环境和要求，如耐热、耐寒、耐油、耐化学药品等。

护套材料的设计还需要考虑到电线电缆的尺寸和外观要求，以及与绝缘和屏蔽材料的配合。

5.电线电缆的结构设计：电线电缆的结构设计是根据电气工程的需求和要求，选取合适的导体和绝缘材料，并进行合理的布线和组合。

电线电缆的结构设计需要考虑到导体的数目和排列方式、绝缘和屏蔽材料的厚度和布放方式、绕组和编织的方式等。

结构设计还需要考虑到电线电缆的柔软度和扭曲性能，以及易于安装和维修。

综上所述，电线电缆的设计原理涵盖了导体、绝缘、屏蔽和护套材料的选取与设计，以及电线电缆的结构设计。

合理的设计原理和配套可以提高电线电缆的性能和可靠性，满足电气工程的需求和要求。

江西)人，因吉州原属庐陵郡，因此他又以“庐陵欧阳修”自居。谥号文忠，世称欧阳文忠公。北宋政治家、文学家、史学家，与韩愈、柳宗元、王安石、苏洵、苏轼、苏辙、曾巩合称“唐宋八大家”。后人又将其与韩愈、柳宗元和苏轼合称“千古文章四大家”。
关于“醉翁”与“六一居士”：初谪滁山，自号醉翁。既老而衰且病，将退休于颍水之上，则又更号六一居士。客有问曰：“六一何谓也？”居士曰：“吾家藏书一万卷，集录三代以来金石遗文一千卷，有琴一张，有棋一局，而常置酒一壶。”客曰：“是为五一尔，奈何？”居士曰：“以吾一翁，老于此五物之间，岂不为六一乎？”写作背景：宋仁宗庆历五年(1045年)，
性 密 度 （ k ｇ 8.89×103
能
/m3）
能 熔点（0C） 1083
2.83×10－8 2.7×103 657
机械强度
常温下有足够的机械强度
机械强度比铜稍差
化学性能
化学性能稳定，不易氧化和腐 化学性能较稳定，不易
蚀
腐蚀，较易氧化
经济性能
资源较丰富，价格较低廉
资源丰富，价格低廉
用途
常用导电用铜是含铜量在 99.9%以上的工业纯铜，电动 机、变压器中使用的是含铜量 在99.5%～99.95%之间的纯铜 （紫铜），其中硬铜做导电的 零部件，软铜做电动机、电器 的线圈
目前推广使用的导电材 料，在架空线路、照明 线路、动力线路、汇流 排、变压器和中小电动 机的线圈中广泛使用
三、复合金属
复合金属导电材料是指两种导电金 属，复合在一起，从使用上可发挥 各自优点。详见课本页表格与文字。
课外加餐
常见导线的线径 0.5 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 导线的选择 三点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温加折铜升级， 穿管根数二三四，八七六折满载流。

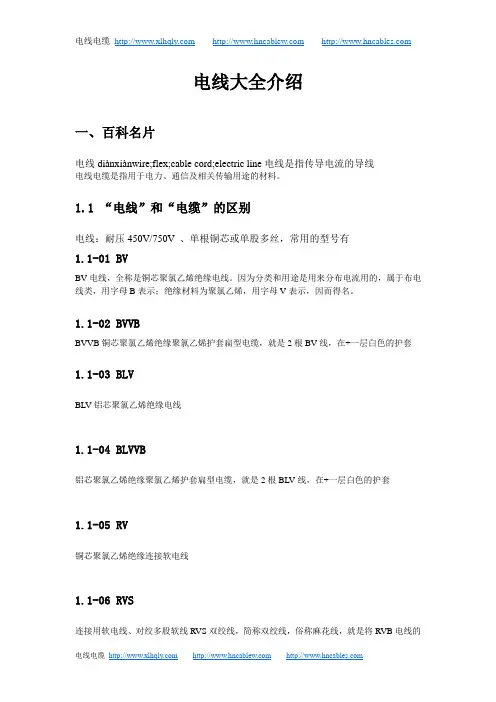

电线大全介绍一、百科名片电线diànxiànwire;flex;cable cord;electric line电线是指传导电流的导线电线电缆是指用于电力、通信及相关传输用途的材料。

1.1 “电线”和“电缆”的区别电线：耐压450V/750V 、单根铜芯或单股多丝，常用的型号有1.1-01 BVBV电线，全称是铜芯聚氯乙烯绝缘电线。

因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示；绝缘材料为聚氯乙烯，用字母V表示，因而得名。

1.1-02 BVVBBVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BV线，在+一层白色的护套1.1-03 BLVBLV铝芯聚氯乙烯绝缘电线1.1-04 BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BLV线，在+一层白色的护套1.1-05 RV铜芯聚氯乙烯绝缘连接软电线1.1-06 RVS连接用软电线、对绞多股软线RVS双绞线，简称双绞线，俗称麻花线，就是将RVB电线的软芯（导体）撕开，对绞后即成为RVS双绞线。

1.1-07 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线1.1-08 RVVB聚氯乙烯护套软线（扁型）1.1-09 AVR铜芯聚氯乙烯绝缘安装软电线1.1-10 AVVR铜芯聚氯乙烯绝缘聚氯乙烯护套安装软电缆1.1-11 YC橡套电缆全称重型通用橡套软电缆1.1-12 YJV电力电缆交联聚乙烯绝缘聚氯乙烯护套1.1-13 SYWV物理发泡聚乙绝缘有线电视系统电缆，电缆结构：编织屏蔽使用镀锡铜线。

物理发泡同轴电缆是一种半空气绝缘同轴电缆，内导体采用无氧铜线，绝缘由聚乙烯经物理发泡使其构成细小的互相封闭的气孔。

绝缘与内导体之间粘结牢固。

比如SYWV 75-5S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5mm 1：代表单芯等常用的安装布线用。

电缆：耐压在450V/750V 600V/1000V 6000V/6000V 8500/15000V 15000V以上的都称作电缆。

常用国标电线电缆的型号和规格Document number：PBGCG-0857-BTDO-0089-PTT1998常用国标电线电缆的型号和规格(1)类别：H——市内通信电缆 HP——配线电缆 HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套（4）特征：T——石油膏填充 G——高频隔离 C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 2） BV 铜芯聚氯乙烯绝缘电线； BLV 铝芯聚氯乙烯绝缘电线； BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线； BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线； BVR 铜芯聚氯乙烯绝缘软线； RV 铜芯聚氯乙烯绝缘安装软线； RVB 铜芯聚氯乙烯绝缘平型连接线软线； BVS 铜芯聚氯乙烯绝缘绞型软线； RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线； BYR 聚乙烯绝缘软电线； BYVR 聚乙烯绝缘聚氯乙烯护套软线； RY 聚乙烯绝缘软线； RYV 聚乙烯绝缘聚氯乙烯护套软线 3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV 有关电缆型号的问题 1、SYV：实心聚乙烯绝缘射频同轴电缆 2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SY V、SYWV、SYFV）适用于闭路监控及有线电视工程 SYWV （Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯） 3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RV VP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300 V2-24芯用途：仪器、仪表、对讲、监控、控制安装 4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号 5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 6、RVV （227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明 7、AVVR 聚氯乙烯护套安装用软电缆 8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用 9、RV、RVP 聚氯乙烯绝缘电缆 10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆 11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用 12、RIB 音箱连接线（发烧线） 13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量 14、SFTP 双绞线传输电话、数据及信息网 15、UL2464 电脑连接线 16、VGA 显示器线 17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆） 18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用 19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例: 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表1kV级的所有塑料绝缘类电力电缆。

电工材料有哪些电工材料是指用于电气工程和电气设备制造中的各种材料，它们在电气系统中扮演着重要的角色。

电工材料的种类繁多，涵盖了电线、电缆、绝缘材料、导体、电气绝缘胶带、绝缘涂料、电气绝缘纸、电气绝缘薄膜、电气绝缘胶布、电气绝缘胶管、电气绝缘胶片等多种材料。

下面我们就来详细介绍一下电工材料的种类和特点。

首先，电线和电缆是电工材料中最基本的一种。

电线是指由一个或多个绝缘导线组成的电气连接线路，而电缆是由多根绝缘导线组成的电气连接线路。

电线和电缆通常由导体、绝缘层、护套等部分组成，其主要作用是传输电能和信号。

不同的电工场合需要使用不同类型的电线和电缆，如家用电线、工业电缆、通信电缆等。

其次，绝缘材料是电工材料中的另一类重要材料。

绝缘材料是用于包覆导体或设备，以防止电流泄漏或短路的材料。

常见的绝缘材料有橡胶、塑料、纸张、绝缘漆等。

不同的绝缘材料具有不同的绝缘性能和耐热性能，可以根据具体的使用环境和要求进行选择。

此外，导体也是电工材料中不可或缺的一部分。

导体是用于传输电流的材料，通常是金属材料，如铜、铝等。

导体的导电性能和导热性能直接影响着电气设备的工作效率和安全性。

因此，在电气工程中，选择合适的导体材料至关重要。

除了上述几种常见的电工材料外，电气绝缘胶带、绝缘涂料、电气绝缘纸、电气绝缘薄膜、电气绝缘胶布、电气绝缘胶管、电气绝缘胶片等材料也在电气工程中发挥着重要的作用。

它们主要用于绝缘、密封、固定等方面，保证电气设备的安全可靠运行。

综上所述，电工材料种类繁多，每种材料都在电气工程中发挥着不可替代的作用。

正确选择和使用电工材料，对于保障电气设备的安全运行和延长设备的使用寿命具有重要意义。

因此，在电气工程中，对电工材料的选择和使用需要引起重视，以确保电气系统的稳定运行和安全性。

◎导线的正确选用 ◎熔丝的选择
电工导电材料的选用原则和方法
四、电工导电材料的选用原则和方法
1．导线的正确选用 （1）导线线芯材料的选择 （2）导线截面的选择 1）根据导线发热条件选择导线截面 2）根据线路的机械强度选择导线截面 3）根据电压损失条件选择导线截面
◇ 根据以上条件选择导线截面的结果，在同样负载条件下 可能得出不同截面的数据。此时，应选择其中最大的截面。
◇ 导线截面还要与线路中装设的熔断器相适应。
电工导电材料的选用原则和方法
2．熔丝的选择 常用的熔丝是铅锡合金丝，它的特点是熔点低。熔丝是低压熔断器最 主要的零件。将熔丝串联在线路中，当电流超过允许值时，熔丝首先被熔 断而切断电源。因此起保护其他电气设备的作用。 正确、合理地选择熔丝，对保证线路和电气设备的安全运行关系很大。
维修电工
常用电工材料及其选用
《维修电工基本技能》
授课人
XXX
目录 Contents
1 绝缘材料 2 导电材料 3 电热材料 4 电工导电材料的
选用原则和方法
1. 掌握电工材料的 分类和性能。
2. 能正确识别并选 用常用电线电缆。
01
绝缘材料
◎绝缘材料的性能、种类及型号 ◎常用绝缘材料
绝缘材料
◎导电材料的分类 ◎常ቤተ መጻሕፍቲ ባይዱ导电材料
导电材料
二、导电材料
1．导电材料的分类 电气设备用电线电缆的使用范围广、品种多。按产品的使用特点分 为通用电线电缆、电机电器用电线电缆、仪器仪表用电线电缆、地质勘 探和采掘用电线电缆、交通运输用电线电缆、信号控制电线电缆和直流 高压软电缆7类。
2．常用导电材料 电气设备用电线电缆由导电线芯、绝缘层和护层所组成。常见的导 电材料如下： （1）B系列橡皮、塑料电线 （2）R系列橡皮、塑料软线 （3）Y系列通用橡套电缆

①按耐热性分类 ０－Ｙ级－９０°、１－Ａ级－１０５°２－Ｅ 级－１２０°、３－Ｂ级－１３０°、４－Ｆ级 １５５°、５－Ｈ级－１８０°、６－Ｃ级１８０ ②按应用或工艺特征分类 １－漆、树脂和胶类、２－浸渍纤维制品 ３－层压制品类、４－塑料类、５－云母制品 ６－薄膜、粘带和复合制品类。 （３）绝缘材料的型号 由四位数字组成：第一位表示大类号，第二位表示 小类号，第三位表示耐热等级，第四位表示产品 顺序号。
薄膜、粘带和复合制品类 ０－薄膜类、２－薄膜粘带类、３－橡胶及 植物粘带类、５－薄膜绝缘纸及薄膜玻璃 漆布复合箔类、６－薄膜合成纤维复合箔 类、７－多种材质复合箔类。 ２、常见绝缘材料 （１）绝缘漆 （２）浸渍纤维制品 （３）电工层压制品 （４）压塑料 （５）云母制品 （６）薄膜 （７）薄膜复合制品
（2）铁铬铝合金 抗干扰性能比镍铬合金好，电阻率比镍铬 合金高，价格更便宜，但高温时机械强度 较差，用后会变脆。适用于固定设备。 四、电工导电材料的选用 1、导线的正确选用 （1）导线线芯材料的选择 ①作为线芯的金属材料，必须具备的特点： 电阻率较低；有足够的机械强度；一般情 况下有较好的耐腐蚀性；容易进行各种形 式的加工。
②根据线路的机械强度选择导线截面 导线安装后和运行中，受到外力的影响,导 线本身自重和不同的敷设方式使导线受到 不同的张力，如果导线不能承受张力的作 用，会造成断线事故。 ③根据电压损失条件选择导线截面 住宅用户，由变压器低压侧至线路末端，电 压损失应小于6%。 电动机在正常情况下，电动机端电压与额定 电压不得相差±5%。
符号说明： B—B系列；X—橡胶绝缘；XF—氯丁橡胶绝缘； HF—非燃性电缆；V—聚氯乙烯绝缘线； VV—聚氯乙烯绝缘和护套；数字—耐热温度 （2）R系列橡胶、塑料软线 线芯用多根细铜丝绞和而成。除了具备B系列电 线特点外，还比较柔软。大量用于家用电器、仪 表及照明线路。 常用品种见表（92面） （3）Y系列通用橡套电缆 移动电缆。有轻、中、重三种，常用品种见表93

电线电缆基础知识电线和电缆是现代电气工程中常用的导电材料，用于传输电力和信号。

它们在建筑、交通、通信等领域中扮演着重要的角色。

了解电线电缆的基础知识对于正确使用和安装它们至关重要。

本文将介绍电线电缆的基本概念、分类和常见应用。

什么是电线电缆电线是一种常用的电导体，由一个或多个金属线芯组成，通过一个或多个绝缘层进行保护。

电缆是多个电线的组合，常常由多层绝缘材料和外护套层构成。

电线电缆的结构根据其使用环境和用途的不同而有所变化。

有的电线电缆设计用于固定安装，有的设计用于移动应用。

这些差异将在之后的部分中进行详细介绍。

电线电缆的分类根据不同的标准，电线电缆可以按照不同的方式进行分类。

以下是常见的分类方式：按用途分类•电力电缆：用于输送电力的电缆。

•控制电缆：用于控制系统中信号传输的电缆。

•通信电缆：用于传输声音、图像和数据的电缆。

•光缆：使用光纤传输光信号的电缆。

按绝缘材料分类•PVC（聚氯乙烯）电线电缆：使用聚氯乙烯作为绝缘材料的电线电缆，常用于低电压应用。

•XLPE（交联聚乙烯）电线电缆：使用交联聚乙烯作为绝缘材料的电线电缆，具有更好的耐高温和耐磨损性能。

按构造分类•单芯电缆：只有一个导体和绝缘层，常用于输送电力。

•多芯电缆：有多个导体和绝缘层，常用于控制电缆和通信电缆。

按敷设方式分类•固定式电线电缆：用于固定在建筑物内部或地下敷设。

•可移动式电线电缆：用于移动设备或场地。

电线电缆的常见应用电线电缆在不同领域有广泛的应用。

此处列举一些常见的应用场景：•建筑行业：电线电缆用于建筑物内部的电力输送和照明系统。

•交通运输：电线电缆用于铁路、轨道交通和公路系统中的信号传输和电力供应。

•通信行业：电线电缆用于传输电话、宽带和电视信号。

•工业领域：电线电缆用于控制系统和自动化设备的信号传输和电力供应。

保养和维护电线电缆为了确保电线电缆的安全和可靠性，定期进行保养和维护是必要的。

以下是一些常见的保养和维护措施：1.定期检查电线电缆的外观，包括绝缘层是否有损坏或老化现象。

聚氯乙烯绝缘电线电缆概述聚氯乙烯（Polyvinyl Chloride，简称PVC）绝缘电线电缆是一种常见的电力传输和分配装置。

它采用聚氯乙烯作为绝缘材料，具有良好的电气性能和耐候性，被广泛应用于建筑、工业和家庭电气系统中。

本文将介绍聚氯乙烯绝缘电线电缆的特点、应用领域以及相关标准。

特点1. 优异的电气性能聚氯乙烯绝缘电线电缆具有良好的绝缘性能，能够有效地隔离电线电缆内部的导体和外部环境。

它的绝缘电阻稳定，能在不同温度和湿度条件下保持良好的绝缘性能。

2. 耐候性强PVC材料具有良好的耐候性，能够承受极端温度和湿度的影响。

聚氯乙烯绝缘电线电缆适用于室内和室外安装，能够在各种环境下长期稳定工作。

3. 耐腐蚀性能优异PVC材料对酸、碱和盐溶液等腐蚀性物质具有优异的耐腐蚀性能。

这使得聚氯乙烯绝缘电线电缆在酸雨地区或化学工厂等环境中得到广泛应用。

4. 施工方便聚氯乙烯绝缘电线电缆柔软易弯曲，便于布线和安装。

它的外观平滑，易于开槽和接头，可节省施工时间和成本。

应用领域1. 建筑领域聚氯乙烯绝缘电线电缆广泛应用于建筑领域，用于供电和照明系统。

它可以用于住宅、商业和工业建筑中的电气设备、照明灯具和电力传输线路。

2. 工业领域在工业领域，聚氯乙烯绝缘电线电缆被用于供电和控制系统。

它可以承载高电压和大电流，适用于工厂、矿山和化工厂等场所的电气设备。

3. 家庭领域在家庭领域，聚氯乙烯绝缘电线电缆常用于家庭电气设备的供电和连接。

它被广泛应用于家庭照明、插座和电视等电器设备。

4. 交通运输领域聚氯乙烯绝缘电线电缆也在交通运输领域得到广泛应用。

它可以用于地铁、铁路和公路等交通设施的电力传输和信号控制。

相关标准1. 国家标准聚氯乙烯绝缘电线电缆的生产和使用需要遵守一系列国家标准。

例如，国家标准GB/T 5023-2008《实施IEC 60227 1983 整体编织屏蔽塑料绝缘电缆》规定了聚氯乙烯绝缘电线电缆的规格、材料要求和试验方法。

电线常见规格
一般常见的电线规格有以下几种：
1. BV线：铜芯聚氯乙烯绝缘电线，通常用于室内电线布线，
也称为单芯软线，规格主要有1.5mm²、2.5mm²、4mm²、
6mm²等。

2. RV线：铜芯聚氯乙烯绝缘软线，通常用于移动式设备或移
动连接线，也称为多芯软线，规格主要有0.5mm²、0.75mm²、
1mm²、1.5mm²等。

3. RVS线：RVS线是RV线的双芯形式，通常用于电器内部
电路连接或同轴电源线连接，如音箱线、电视线等。

4. RVV线：铜芯聚氯乙烯绝缘软屏蔽线，通常用于室内电器
设备电源线连接，如电视机、冰箱等，规格主要有2x0.5mm²、2x0.75mm²、2x1mm²等。

5. BVV线：铜芯聚氯乙烯绝缘电源线，通常用于室内电线布线，和BV线相比，BVV线多是多芯线，规格主要有
3x1.5mm²、3x2.5mm²等。

6. NYM线：铜芯聚氯乙烯绝缘材料电缆，通常用于固定在室
内电线布线，规格主要有3x1.5mm²、3x2.5mm²等。

常用于住
宅和商业建筑的电路系统。

这些仅是一些常见的电线规格，还有很多其他规格的电线，根据不同的用途和需求选择合适的电线规格非常重要。

建筑电线电缆种类及规格一、前言建筑电线电缆是建筑中必不可少的物品，负责建筑内部的电力供应和通讯网络的搭建。

在建筑中使用的电线电缆种类繁多，规格不一，选用不当会造成安全隐患和不必要的浪费。

本文将详细介绍建筑电线电缆的种类及规格，旨在为建筑工程人员提供参考。

二、建筑电线电缆种类1.低压电缆低压电缆是指额定电压为1kv及以下的电缆，主要用于建筑内部的电力供应。

低压电缆的种类包括：（1）PVC绝缘电力电缆PVC绝缘电力电缆的导体采用铜质或铝质，绝缘层采用聚氯乙烯材料，具有良好的耐腐蚀性和耐磨性。

PVC绝缘电力电缆的规格通常为2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²等。

（2）矿物绝缘电力电缆矿物绝缘电力电缆的导体采用铜质或铝质，绝缘层采用矿物绝缘材料，具有良好的耐火性能和耐高温性能。

矿物绝缘电力电缆的规格通常为1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²等。

（3）交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆的导体采用铜质或铝质，绝缘层采用交联聚乙烯材料，具有良好的耐高温性能和耐化学腐蚀性能。

交联聚乙烯绝缘电力电缆的规格通常为2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²等。

2.通讯电缆通讯电缆是指用于建筑内部的通讯网络搭建的电缆，主要用于电话、宽带、电视等信号传输。

通讯电缆的种类包括：（1）双绞线双绞线是一种常用的通讯电缆，由两根单绞线组成。

双绞线的规格通常为UTP（无屏蔽双绞线）和STP（屏蔽双绞线），其中UTP又分为Cat5、Cat5e、Cat6等不同规格。

（2）同轴电缆同轴电缆是一种由内向外依次为导体、绝缘层、网状屏蔽层、外绝缘层和护套构成的通讯电缆。

电气常识，电线电缆种类大全<一>、基础知识1．常用电线：⑴ 裸导线：一般为架空线路的主体，输送电能。

① 裸单线：TY 铜质圆单线 LY 铝质圆单线② 裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线BV线简称塑铜线，聚氯乙烯绝缘铜芯电线⑵ 绝缘电线B —电线标称截面(mm2)绝缘材料(V为聚氯乙烯塑料绝缘X为橡胶绝缘)导体材料(L为铝芯，铜芯省略) 表示布线用的电线导线的性能 (ZR：表示阻燃，NH表示耐火)BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—102．电缆：多芯导线 :在电路中起着输送和分配电能的作用电缆的组成：线芯、绝缘层、保护层电缆按用途可分为：⑴ 电力电缆：用来输送和分配大功率电能a、聚氯乙烯绝缘聚氯乙烯护套电力电缆 VV VLV例：VV22 - 4×120+1×50 表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。

b、交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV YJLV例：YJV22 - 4×120 表示4根截面为120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。

⑵ 控制电缆：用于传输控制电流常用控制电缆：KVV KVLV⑶ 通信电缆：用于传输信号和数据① 电话电缆：HYY HYV ② 同轴射频电缆： STV-75-4电缆按绝缘层可分为：油浸纸绝缘 Z 橡皮绝缘 X 塑料绝缘 V、Y⑷ 电缆附件电缆终端头：电缆与配电箱的连接处一根电缆两个电缆头电缆中间头：用于电缆的延长，隔250m设一个3．母线：⑴ 软母线：用于35kV以上的高压配电装置中⑵ 硬母线：用于高低压配电所 TMY：硬铜母线 LMY：硬铝母线。

耐高温绝缘材料有哪些
耐高温绝缘材料是指在高温环境下能够保持良好绝缘性能的材料，它们在电力、电子、航空航天等领域具有重要的应用价值。

下面我们将介绍一些常见的耐高温绝缘材料。

首先，氟塑料是一种常见的耐高温绝缘材料。

氟塑料具有优异的耐高温性能和
化学稳定性，能够在-200℃至+260℃的温度范围内保持良好的绝缘性能，因此被广泛应用于电线电缆、电子元件等领域。

其次，石墨是另一种常用的耐高温绝缘材料。

石墨具有良好的导热性能和耐高
温性能，能够在高温下保持稳定的绝缘性能，因此被广泛应用于高温炉窑、电炉等设备的绝缘材料。

此外，陶瓷也是一种常见的耐高温绝缘材料。

陶瓷具有优异的耐高温性能和化
学稳定性，能够在高温下保持良好的绝缘性能，因此被广泛应用于电力设备、航空航天等领域。

另外，石英玻璃也是一种重要的耐高温绝缘材料。

石英玻璃具有优异的耐高温
性能和光学性能，能够在高温下保持良好的绝缘性能，因此被广泛应用于光纤通信、光学仪器等领域。

总的来说，耐高温绝缘材料在现代工业中具有重要的应用价值，不仅能够保障
设备的安全运行，还能够推动科技的进步和产业的发展。

希望以上介绍能够帮助您更好地了解耐高温绝缘材料的相关知识。
