基于ICC的数字后端ic'设计

IC后端设计ic后端设计IC（“集成电路”）产业是全球高新技术产业的前沿与核心，是最具活力和挑战性的战略产业。

自2000年来，在国家政策的大力支持下，我国集成电路产业得到了长足的发展，而作为集成电路产业最前沿的设计业更是呈现出“百花齐放”的繁荣景象,作为产业命脉的IC 设计人才，在IC产业最集中的长三角地区也仅仅只有几千人。

所以拥有一定工作经验的设计工程师，目前已成为人才猎头公司，比如烽火猎聘公司争相角逐的“宠儿”。

IC后端设计是指将前端设计产生的门级网表通过EDA设计工具进行布局布线和进行物理验证并最终产生供制造用的GDSII数据的过程。

其主要工作职责有：芯片物理结构分析、逻辑分析、建立后端设计流程、版图布局布线、版图编辑、版图物理验证、联络代工厂并提交生产数据。

作为连接设计与制造的桥梁，合格的版图设计人员既要懂得IC设计、版图设计方面的专业知识，还要熟悉制程厂的工作流程、制程原理等相关知识。

正因为其需要掌握的知识面广，而国内高校开设这方面专业比较晚，IC后端设计工程师的人才缺口更为巨大。

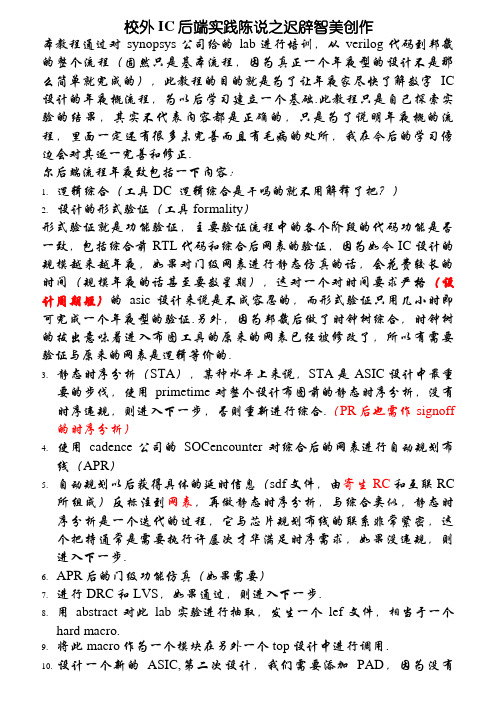

数字后端设计流程1. 数据准备。

对于CDN 的Silicon Ensemble而言后端设计所需的数据主要有是Foundry厂提供的标准单元、宏单元和I/O Pad的库文件，它包括物理库、时序库及网表库，分别以.lef、.tlf和.v 的形式给出。

前端的芯片设计经过综合后生成的门级网表，具有时序约束和时钟定义的脚本文件和由此产生的.gcf约束文件以及定义电源Pad的DEF（DesignExchange Format）文件。

(对synopsys 的Astro 而言，经过综合后生成的门级网表，时序约束文件SDC是一样的,Pad的定义文件--tdf ，.tf 文件--technology file，Foundry厂提供的标准单元、宏单元和I/OPad 的库文件就与FRAM, CELL view, LM view 形式给出(Milkway 参考库and DB, LIB file)2. 布局规划。
