1.1.1成套配电柜安装1.1.1.1配电柜的材料要求1柜体外形尺寸方正,周边平整无损伤,油漆无脱落,柜体有一定机械强度,二次底板厚度不小于1.5mm,柜内仪表、控制元件齐全,安装牢固,布置合理满足电气间距与爬电距离要求,接线质量符合规范要求。
2二次板、带电器设备的门、柜体上均应焊有接地螺丝,柜上部进线处和下部接线端子处,尤其是进出多芯电缆时,要预留足够的空间以保证外接导线,多芯电缆分开线芯的接线空间。
配电柜下部端子排,离地宜大于350mm。
3基础槽钢不得用电气焊开孔,所有使用的配件必须为镀锌件。
1.1.1.2配电柜的布置及安装要点1配电室内不应有其它的管道通过,室内的暖气管道不应有阀门,管道与散热器的连接采用焊接。
2成排配电柜的长度超过6m时,柜后的通道应有两个通向本室或其它房间的出口,出口应布置在通道的两侧,两出口之间的距离超过15m时,其间还应增加出口。
3低压配电柜的平面位置应按图施工,标准层竖井内的空间位置应按统一标准尺寸控制,为了安全和操作方便,不应安装于门后或妨碍操作的设备旁。
4单独柜(盘)只找柜面和侧面的垂直度。
成列柜(盘)各台就位后,先找正两端的柜,再从柜下至上2/3高的位置绷上小线,逐台找正,如柜不标准,以柜面为准。
找正时采用0.5mm铁片进行调整,每处垫片最多不能超过3片。
然后按固定螺孔尺寸,在基础型钢架上用手电钻钻孔。
一般若无要求时,低压柜钻Φ12.2孔,高压柜钻Φ16.2孔,分别用M12、M16镀锌螺丝固定。
5成排配电柜,柜与柜之间应用螺栓进行固定,根据柜的高度不同,选择相应的固定点,以保证配电柜的稳固性。
1.1.1.3基础型钢安装1调直型钢,将有弯的型钢调直,然后按图纸要求预制加工基础型钢架,并刷好防锈漆。
2按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,用水准仪或水平尺找平、找正。
找平过程中,需用垫片的地方不能超过3片。
然后将基础型钢架、预埋铁件、垫片用电焊焊牢。
配电柜安装施工工艺1、配电柜(盘)安装工艺流程2、配电箱安装工艺流程3、配电柜(盘)、配电箱组合安装规定3.1、配电柜(盘)低压电器组合规定3.1.1发热元件安装在散热良好的位置。
3.1.2熔断器的熔体规格、自动开关的整定值符合设计要求。
3.1.3切换压板接触良好,相邻压板间有安全距离,切换时,不触及相邻的压板信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确。
3.1.4外壳需接地(PE)或接零(PEN)的,连接可靠。
3.1.5端子排安装牢固,端子有序号,强电、弱电端子隔离布置,端子规格与芯线截面积大小适配。
3.2、配电柜(盘)低压电器安装规定:3.2.1电器元件质量良好,型号、规格应符合设计要求,外观应完好,且附件,齐全,排列整齐,固定牢固,密封良好。
3.2.2各电器应能单独拆装更换而不应影响其他电器及导线柬的固定。
3.2.3发热元件宜安装在散热良好的地方;两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。
3.2.4熔断器的熔体规格、自动开关的整定值应符合设计要求。
3.2.5切换压板应接触良好,相邻压板间应有足够安全距离,切换时不应碰及相邻的压板;对于一端带电的切换压板,应使在压板断开情况下,活动端不带电。
3.2.6信号回路的信号灯、光字牌、电铃、电笛、事故电钟等应显示准确,工作可靠。
3.2.7盘上装有装置性设备或其他有接地要求的电器,其外壳应可靠接地。
3.2.8带有照明的封闭式盘、柜应保证照明完好。
3.3、配电柜(盘)端子排安装3.3.1端子排应无损坏,固定牢固,绝缘良好。
3.3.2端子应有序号,端子排应便于更换且接线方便;离地高度宜大于350mm。
3.3.3回路电压超过400V者,端子板应有足够的绝缘并涂以红色标志。
3.3.4强、弱电端子宜分开布置;当有困难时,应有明显标志并设空端子隔开或设加强绝缘的隔板。
3.3.5正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间,宜以一个空端子隔开。

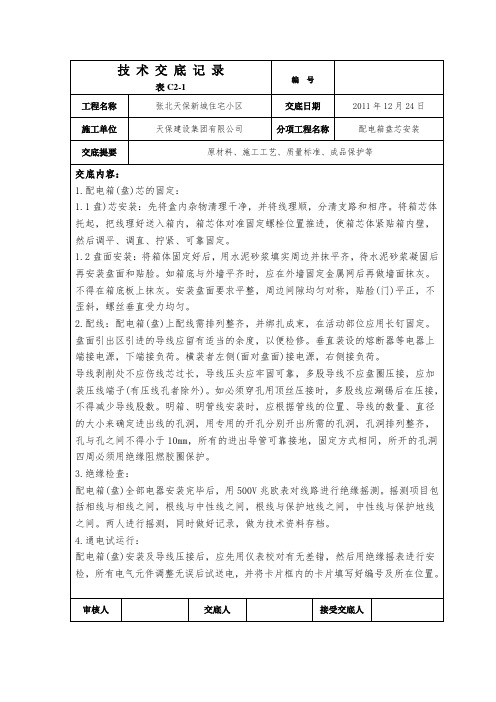

易安防配电箱照明开关插座安装工艺The following text is amended on 12 November 2020.易安防配电箱、照明、开关插座安装工艺1、成套配电柜、控制柜(屏、台)和动力、照明配电箱安装1)操作工艺2)配电箱(盘)安装要求配电箱(盘)应安装在安全、干燥、易操作的场所、配电箱(盘)安装时,其底口距地一般为;明装时底口距地;明装电度表板底口距地不得小于。
在同一建筑物内,同类盘的高度应一致,允许偏差为10mm。
安装配电箱(盘)所需的木砖及铁件等均应预埋。
挂式配电箱(盘)应采用金属膨胀螺栓固定。
铁制配电箱(盘)均需先刷一遍防锈漆,再刷灰油漆二道。
预埋的各种铁件均应刷防锈漆,并做好明显可靠的接地。
导线引出面板时,面板线孔应光滑无毛刺,金属面板应装设绝缘保护套。
配电箱(盘)带有器具的铁制盘面和装有器具的门及电器的金属外壳均有明显可靠的PE保护地线(PE线为黄绿相间的双色线也可采用纺织软裸铜线),但PE保护地线不允许利用箱体或盒体串接。
配电箱(盘)配线排列整齐,并绑扎成束,在活动部位应固定。
盘面引出及引进的导线应留有适当余度,以便于检修。
导线剥削处不应伤线芯或线芯过长,导线压头应牢固可靠,多股导线不应盘圈压接,应加装压线端子(有压线孔者除外)。
如必须穿孔用顶丝压接时,多股线应涮锡后再压接,不得减少导线股数。
配电箱(盘)的盘面上安装的各种刀闸及自动开关等,当处于断路状态时,刀片可动部分均不应带电(特殊情况除外)。
垂直装设的刀闸及熔断器等电器上端接电源,不得减少导线股数。
配电箱(盘)上的电源指示灯,其电源应接至总开关的外侧,并应装单独熔断器(电源侧)。
盘面闸具位置应与支路相对应,其下面应装设卡片框,标明路别及容量。
TN-S低压配电系统中的中性线N应在箱体或盘面上,引入接地干线处做好重复接地。
照明配电箱(板)内的交流,直流或不同电压等级的电源,并具有明显标志。
照明配电箱(板)不应采用可燃材料制作,在干燥无尘场所采用的木制配电箱(板)应阻燃处理。
配电箱(盘)安装工艺标准前言配电箱(盘)作为电气系统中的重要组成部分,安装质量直接关系到电气系统运行的可靠性和安全性。
本文档旨在明确配电箱(盘)的基本工艺标准及要求,规范配电箱(盘)的安装质量,确保整个电气系统的稳定运行。
安装准备现场勘测在安装配电箱(盘)之前,要对现场进行认真勘测,确定合适的安装位置、布置方式和各配电线路走向。
在勘测的同时,还应对配电箱(盘)的安装方案进行规划和设计。
选材采购选材采购是配电箱(盘)安装中至关重要的一步,需要选择符合标准的配电箱(盘)、电缆、插头插座等配合件,保证其质量和安全性。
自备工具为保证安装过程的顺利进行,需要准备好必要的工具,如扳手、刀具、钳子、搬运工具等。
安全措施在安装配电箱(盘)过程中,要保证工作人员的人身安全:1.工作人员必须穿着符合标准的安全鞋、安全帽等防护装备,切勿穿戴过于宽松的衣物。
2.工作场所要保持整洁,切勿堆放任何杂物。
3.如果需要使用梯子和踏板,则必须保证其稳定性、可靠性。
安装步骤预处理确定配电箱(盘)的安装位置和方位,开好电源前端自备接线端子,拆掉配电箱(盘)内保护物,检查各接线端子的紧固情况和标识是否规范。
接线根据现场勘测的结果,合理安排电缆走向和长度,防止电缆过长而造成过多的损失。
接线前应根据接线板的编号与配电箱(盘)内编号进行核对,并将电缆线芯、电缆铜被插入接线端子,并进行紧固。
接线后应进行漏电测试,测试过程中应隔离开关合上。
固定配合件配电箱(盘)的安装高度与距离、电缆两端的固定需要符合设计方案。
确定好高度、距离后,应对电缆进行引导,并对其进行固定,以避免其松动或者损坏。
绝缘处理电缆的绝缘处理需符合规格要求,必须保证绝缘完全正常,一旦发现电缆绝缘有缺陷必须及时更换,切勿出现漏电的现象。
交底安装完成后,在经过检测和测试验证之后,需要对用户进行交底,向用户介绍设备的用途、操作方法、维护等,确保用户了解并掌握设备的全面使用方法。
安装验收安装质量检测通过对配电箱(盘)安装质量进行检测,对安装是否合格进行评估,以确保安装符合规格要求。
配电箱、控制箱安装施工方案及工艺方法
配电箱和控制箱的安装施工方案和工艺方法
在进行配电箱和控制箱的安装时,需要遵循以下工艺流程:
1.安装工艺流程
2.主要施工方法
1) 墙体暗装电箱
首先,根据设计图纸找到配电箱的安装位置。
在预留预埋阶段与土建衔接,由土建预留好孔洞,做好脱模后孔洞的检查和修整。
接下来,打开配电箱进行检查。
核对型号、规格、合格证和质保书,检查设备有无损伤,附件和备件是否齐全。
然后,安装配电箱,并使用专用锁紧螺母连接管子和箱体。
配电箱箱盖紧贴墙面,箱盖开闭灵活,周围抹灰平整。
接下来,检查箱内电器配件、端子排、导线与端子排、器具连接。
作好箱壳接地,结线整齐、回路编号齐全、正确,作好箱内外清洁卫生。
最后,按设计要求和产品说明书进行调试运行。
2) 墙明装配电箱
根据设计图找到配电箱的安装位置,要求墙面平整。
混凝土墙体安装配电箱在抹灰后进行,采用相适应的膨胀螺栓固定。
砖墙体安装配电箱在抹灰前制作穿墙螺栓预埋固定,做好丝杆保护,抹灰后再安装配电箱。
3) 落地配电箱安装
首先,根据设备找到配电箱的安装位置。
根据配电箱底部尺寸制作安装基础型钢,其允许偏差见下表:
项目(mm/m) 不直度水平度不平行度允许偏差(mm/全长) 5 5 1/。
配电箱安装施工工艺标准1.依据标准《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50303-20022.施工准备2.1材料要求:2.1.1铁制配电箱(盘):箱体应有一定的机械强度,周边平整无损伤,油漆无脱落,二层底板厚度不小于1.5mm,但不得采用阻燃型塑料板做二层底板,箱各种器具应安装牢固,导线排列整齐,压接牢固、应为两部定点厂产品,并有产品合格证。
2.1.2塑料配电箱(盘):箱体应有一定的机械强度。
周边平整无损伤,塑料二层底板厚离不应小于8mm,并有产品合格证。
2.1.3木制配电箱(盘):应刷防腐、防火涂料,木制板盘面厚度不应小于20mm。
2.1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
2.1.5绝缘导线:导线的型号规格必须符合设计要求,并有产品合格证。
2.1.6其它材料:电器仪表,熔丝(或熔片)、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条(或电石、氧气)、水泥、砂子。
2.2主要机具:2.2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
2.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳,活扳子、套筒扳子,锡锅、锡勺等。
2.2.3台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
2.3作业条件:2.3.1随土建结构预留好暗装配电箱的安装位置。
2.3.2预埋铁架或螺栓时,墙体结构应弹出施工水平线。
2.3.3安装配电箱盘面时,抹灰、喷浆及油漆应全部完成。
3.操作工艺3.1工艺流程3.2配电箱(盘)安装要求:3.2.1配电箱(盘)应安装在安全、干燥、易操作的场所。
配电箱(盘)安装时,其底口距地一般为1.5m;明装时底口距地1.2m;明装电度表板底口距地不得小于1.8m。
配电柜、成套控制柜(屏、台)和动力、照明配电箱(盘)安装施工工艺标准1.适用范围本工艺标准适用于电压为10kV以下及一般工业与民用建筑电气安装工程配套电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2。
施工准备2。
1 原材料半成品的要求2。
1。
1 设备及材料均应符合国家或部颁发的现行技术标准,符合设计要求,并有出厂合格证。
实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志,相关材证资料齐全。
设备有铭牌,注明厂家、型号,附件、备件齐全.2。
1。
2 安全使用材料:⑴型钢表面无严重锈斑,无过度扭曲、弯折变形,焊条无锈蚀,有合格证和材质证明书。
⑵镀锌制品螺栓、热圈、支架、横担表面无锈斑,有合格证和质量证明书。
⑶其它材料,铅丝、酚醛板、油漆、绝缘胶垫标志牌等均应符合质量要求。
⑷配电箱体应有一定的机械强度,周边平整无损伤。
铁制箱体二层底板厚度不小于1.5mm,但不得采用阻燃型塑料板做二层底板,配电箱油漆无脱落,阻燃型塑料箱体二层底板厚度不小于8mm,⑸导线电缆的规格型号必须符合设计要求,有产品合格证。
2.2 主要工机具2。
2。
1 吊装搬运机具:汽车吊、汽车、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻绳索具等。
2.2.2 安装工具:台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺、锒头等。
2.2。
3 测试检验工具:兆欧表、万用表、水平尺、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、塞尺、水准仪等.2.2。
4 防护用具:高压绝缘靴、绝缘手套、粉末灭火器等.2。
3 作业条件2。
3.1 盘柜屏台所在房间土建施工完,且土建工程施工标高、尺寸、结构及埋件符合设计要求,门窗封闭,墙面、屋顶油漆喷刷完,室内无漏水,地面工程完,场地干净。
2.3.2 暗装配电箱随土建结构预留好安装位置。
2。
3。
3 明装配电箱及暗装配电箱盘面安装时,抹灰、喷浆及油漆应全部完工。
