欧波FDT2G系列电子经纬仪说明书

经纬仪使用方法经纬仪使用方法经纬仪是一种测量地球表面经纬度的仪器，广泛应用于地理测量和导航方面。

下面将介绍经纬仪的使用方法，以帮助大家更好地使用经纬仪。

1. 准备工作在使用经纬仪之前，需要进行一些准备工作。

确保经纬仪的仪器和零件都处于良好的工作状态，没有损坏或丢失。

准备好经纬仪所需的其他配套设备，三脚架和测量棒等。

找到一块平坦的地面作为测量的基准点。

2. 设置经纬仪在安装经纬仪之前，先确保仪器的底座平稳地安装在三脚架上。

接下来，调整经纬仪的水平仪，使其指示气泡位于中间位置。

调整水平仪可以保证经纬仪的测量结果准确。

然后，安装测量棒，将其插入经纬仪的底座，并确保测量棒垂直于地面。

3. 进行测量在进行测量之前，需要确定所测量的位置，并将经纬度测量表准备好。

使用经纬仪的望远镜对准需要测量的目标点，确保目标点位于经纬仪的正前方。

然后，通过旋转经纬仪的刻度盘，将刻度指针对准目标点的视线。

通过观察测量棒上的刻度，测量目标点与参考点之间的距离。

接下来，通过旋转经纬仪中的纬度刻度盘，将经纬仪对准目标点的纬度。

观察纬度刻度盘上的刻度，确定目标点所在的纬度。

然后，通过旋转经纬仪的经度刻度盘，将经纬仪对准目标点的经度。

观察经度刻度盘上的刻度，确定目标点的经度。

4. 记录测量结果在完成测量之后，将测量结果记录在经纬度测量表上。

记录包括目标点的经度、纬度以及与参考点的距离。

也可以记录其他相关信息，测量时间、测量人员等。

5. 分析和应用测量数据经过测量得到的经纬度数据可以用于各种应用，地图制作和航海导航等。

在使用测量数据之前，需要进行一些数据分析和处理。

可以计算目标点与其他点之间的距离和方位角，以便更准确地确定位置。

，还可以将经纬度数据转换为其他坐标系统，UTM坐标系统，以便更好地与现有的地理信息系统进行兼容。

经纬仪是测量地球表面经纬度的重要工具，掌握经纬仪的使用方法对于地理测量和导航具有重要意义。

通过准备工作、设置经纬仪、进行测量、记录测量结果以及分析和应用测量数据，可以更好地使用经纬仪。

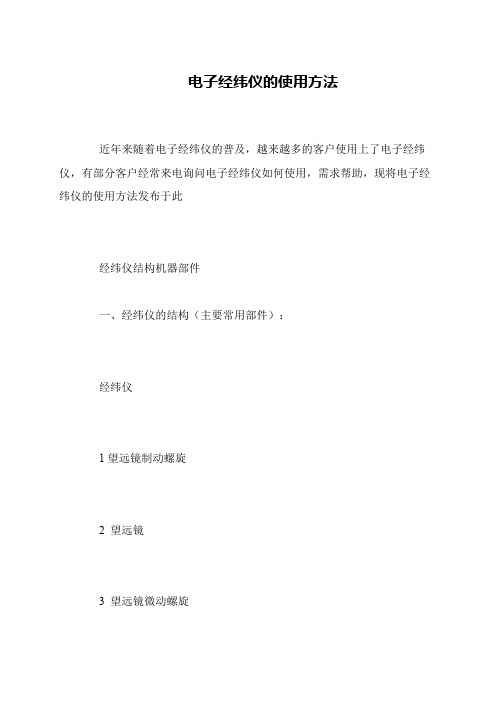

电子经纬仪使用方法电子经纬仪使用方法1-介绍本文档旨在详细介绍电子经纬仪的使用方法，以便用户能够正确、有效地操作该设备。

以下将逐步介绍电子经纬仪的各项功能，包括设置、校准、测量和数据处理等。

2-设备说明2-1 设备外观电子经纬仪通常由主机、测量杆、显示屏和控制按钮等组成。

在使用前，请确保设备外观完整无损，并了解各个部件的功能和用途。

2-2 电源与开关确认电子经纬仪是否已充电，并确保电源充足。

找到设备上的开关按钮，并了解其用途和操作方法。

3-设置3-1 语言设置根据需求选择合适的语言设置。

3-2 单位设置根据需要选择角度单位（如度、弧度）和距离单位（如米、英尺）。

3-3 系统设置根据具体需求设置设备的系统参数，如显示亮度、声音、坐标系等。

4-校准4-1 水平仪校准将电子经纬仪放置在相对水平的表面上，根据设备指示进行水平仪的校准。

4-2 方位角校准根据实际地理方位，进行方位角的校准，确保测量结果的准确性。

5-测量5-1 定位根据需要选择合适的定位模式（如单点定位、连续定位等），通过触摸屏或控制按钮确定测量位置。

5-2 开始测量按下测量按钮，设备开始进行测量，测量结果将实时显示在屏幕上。

5-3 结束测量测量完成后，按下停止按钮，结束当前测量过程。

6-数据处理6-1 数据导出将测量数据导出到计算机或其他存储设备，方便后续的处理和分析。

6-2 数据分析使用适当的软件对导出的数据进行处理和分析，提取有用的信息和结果。

6-3 数据报告根据需要数据报告，记录和归档测量结果，并进行合理的数据展示和解释。

附件:1-电子经纬仪操作手册2-相关软件法律名词及注释:1-水平仪：用于测量水平和垂直方向的仪器。

2-方位角：指示某一方向与参考方向之间的角度差。

3-单点定位：一次测量确定一个点的定位方式。

4-连续定位：连续多次测量来实现较高精度的定位方式。

1.目的1.1规范FDT-02L 电子经纬仪操作程序，正确使用仪器，保证检测工作顺利进行。

2.范围2.1本规程适用于FDT-02L 电子经纬仪的使用操作。

3.职责3.1操作人员按照本操作规程使用仪器，并进行日常维护。

3.2保管人员负责监督仪器操作是否符合规程，并对仪器进行定期维护保养。

4.规程4.1 测量前准备1、安放仪器准备测量为确保仪器性能良好，要精确整平和置中仪器。

①安放好三角架首先将三角架架腿摆放到合适位置上并紧固锁紧装置。

②把仪器放在三角架上小心地把仪器放在架上，通过松动中心螺旋移动仪器，当垂球位于地上标记正中上方时，轻轻地锁紧三角架上的中心螺旋。

③用圆水泡粗整平仪器(1)转动安平螺旋钮1, 2 使气泡移至垂直于1, 2连接线的圆水泡中心线上。

(2)转动安平螺旋3 使水泡居于圆水准器中心。

④用长水准器整平仪器(1)松开水平制动手轮转动仪器，利用安平螺旋1、2的转动使平行于1、2 连接线的长水泡的气泡居中。

(2)转动仪器90°(100g)，然后转动安平螺旋3 使水泡居中。

(3) 仪器每转动 90°，重复 (1)、(2)步骤，并检查在所有这些点上的气泡是否正确 居中。

确定处于测角模式，照准第一个目标 A ，连续按 ［置零 ］键两次，把目标 A 的水 平角置于 00° 00'00" ，照准第二个目标 B ，得到所需要目标 B 的水平⑤ 用光学对点器置中仪器调节光学对点器的目镜，看清对点器分划板。

松开三脚架上的中心手把，轻 移仪器，使地上的标记在分划板上成的像居于分划板圆根据观察者视力进行目镜调 焦，然后松开中心螺旋移动圈中心。

移动仪器要小心，以免转⑥ 仪器的最后整平 用与④相类似的方法精确整平仪器， 转动仪器查看长水准器的气泡是否居中， 紧固中心螺旋。

2、开机 ①按“开关”键开机，接通电源，显示器上的首先显示全部符号，然后显示要 求垂直角置 0 的符号。

前言感谢你购买TJOP(欧波) FDT2GC电子经纬仪，为了充分发挥仪器的的性能，性能请仔细阅读本手册并妥善保管，已备日后参考。

注意事项1. 日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光器。

2. 避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

3. 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

4. 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用。

5. 仪器长期不使用时，应将仪器上的电池卸下分开存放。

6. 仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

7. 仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

8. 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。

9. 仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘。

仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在通风处放一段时间。

10. 作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。

11. 即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。

目录一、仪器各部分名称及功能1.1仪器各部件名称1.2显示标记1.3操作面板与操作键二、测量前的准备2.1 安置整平仪器2.2 开机2.3 关机2.4 电池的信息、充电和更换三、测量功能3.1 角度测量3.1.1 水平角右旋增量和垂直角测量3.1.2 水平角右旋增量和左旋增量转换3.1.3 水平角度设置3.1.4 重复角度测量3.1.5 垂直角百分比测量模式（坡度角测量）3.2 距离/坐标测量3.2.1 与测距仪结合使用·3.2.2 测距3.2.3数据输出及串行通信3.3 其它功能3.3.1 查看仪器代码3.3.2 照明和定时关机功能3.3.3 用十字丝测距四、功能设置五、内存功能5.1清除内存5.2向串口发送内存数据六、检查和校正6.1 长水准器·6.2 圆水准器6.3 十字丝竖丝6.4 仪器视准轴·6.5 光学对点器6.6 指标差、视准差、补偿器零点差设置6.7 倾斜改正功能6.8 补偿器精度校正附录一错误显示附录二技术指标一、仪器各部分名称及功能1.1仪器各部件名称1 粗瞄准2 物镜3 水平制动轮4 水平微动轮5 显示器6 操作键7 仪器中心标志8 光学或激光对点器 9可拆卸式基座 10 角螺旋手轮 11 提把 12 提把螺丝 13 常水准器 14 EDM 接口 15 基座固定钮 16 电池盒 17 望远镜 18 目镜 19 垂直制动轮 20 垂直微动轮 21数据输出口 22圆水泡1.2显示标记2 31 1112 10 9134 5 6 7 8符号 内容符号内容1 斜距 斜距 9M米2 平距 平距 10 % 垂直坡度百分比3 高差高差 11自动关机标志 4 电池电量显示 12 垂直 垂直角 5 补偿 倾斜补偿功能 水平左水平左旋增量 6 复测 复测状态 水平右水平右旋增量 7 锁定 锁定状态 13 水平 水平角 8切换第二功能切换1.3操作面板与操作键按键 功能1功能2水平角右旋增量或左旋增量测量数据存储或输出水平角锁定重复测角测量第二功能选择显示器照明和分化板照明垂直角/坡度角百分比坐标测量水平角清零距离测量电源开关二、测量前的准备2.1 安置整平仪器将仪器安装在三脚架上，精确整平和对中，以保证测量成果的精度，应使用专用的中心连接螺旋的三脚架。
