AlN陶瓷

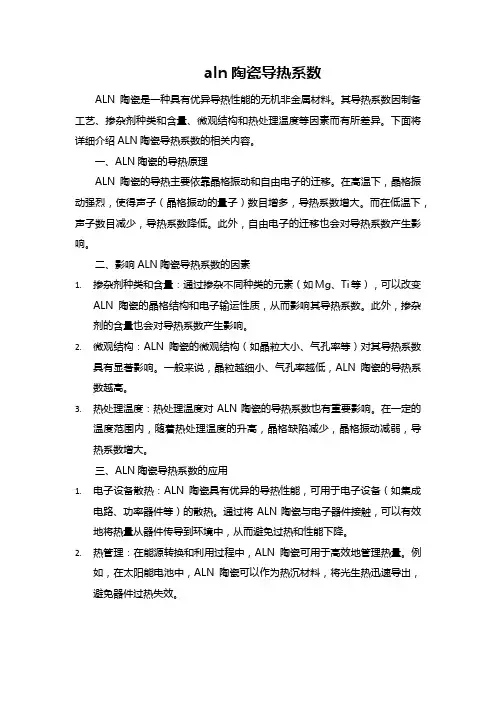

aln陶瓷导热系数ALN陶瓷是一种具有优异导热性能的无机非金属材料。

其导热系数因制备工艺、掺杂剂种类和含量、微观结构和热处理温度等因素而有所差异。

下面将详细介绍ALN陶瓷导热系数的相关内容。

一、ALN陶瓷的导热原理ALN陶瓷的导热主要依靠晶格振动和自由电子的迁移。

在高温下，晶格振动强烈，使得声子（晶格振动的量子）数目增多，导热系数增大。

而在低温下，声子数目减少，导热系数降低。

此外，自由电子的迁移也会对导热系数产生影响。

二、影响ALN陶瓷导热系数的因素1.掺杂剂种类和含量：通过掺杂不同种类的元素（如Mg、Ti等），可以改变ALN陶瓷的晶格结构和电子输运性质，从而影响其导热系数。

此外，掺杂剂的含量也会对导热系数产生影响。

2.微观结构：ALN陶瓷的微观结构（如晶粒大小、气孔率等）对其导热系数具有显著影响。

一般来说，晶粒越细小、气孔率越低，ALN陶瓷的导热系数越高。

3.热处理温度：热处理温度对ALN陶瓷的导热系数也有重要影响。

在一定的温度范围内，随着热处理温度的升高，晶格缺陷减少，晶格振动减弱，导热系数增大。

三、ALN陶瓷导热系数的应用1.电子设备散热：ALN陶瓷具有优异的导热性能，可用于电子设备（如集成电路、功率器件等）的散热。

通过将ALN陶瓷与电子器件接触，可以有效地将热量从器件传导到环境中，从而避免过热和性能下降。

2.热管理：在能源转换和利用过程中，ALN陶瓷可用于高效地管理热量。

例如，在太阳能电池中，ALN陶瓷可以作为热沉材料，将光生热迅速导出，避免器件过热失效。

3.声学器件：由于ALN陶瓷具有高热导率和优良的声学性能，可用于制造高音扬声器、滤波器等声学器件。

这些器件具有优异的声音传输效率和频率响应特性。

4.光学器件：ALN陶瓷的热导率高且对红外波段具有高透过性，因此可用于制造高功率激光器的光学器件。

这些器件能够有效地导出激光能量并保持高的光学质量。

总之，ALN陶瓷的导热系数对于其应用具有重要意义。

一文了解AlN陶瓷表面金属化技术
AlN陶瓷具有优异的热传导性、高温绝缘性、低介电常数以及与Si相近的热膨胀系数等性能，其作为基片材料，广泛应用于航空、航天及其它智能功率系统，被认为是新一代高集程度半导体基片和电子器件封装的理想材料，受到了国内外广泛重视。

AlN作为基片材料用于微电子系统封装中，在其表面进行金属化是非常必要的。

下面小编就AlN陶瓷表面金属化技术进行简要介绍。

 一、AlN陶瓷表面金属化技术
 目前，AlN陶瓷金属化的方法主要有薄膜法、厚膜法、直接敷铜法、化学镀法等。

 1、薄膜法
 薄膜法是采用真空蒸镀、离子镀、溅射镀膜等真空镀膜法将膜材料和AlN陶瓷表面结合在一起。

在AlN陶瓷表面金属化过程中，金属膜层与陶瓷基板的热膨胀系数应尽量一致，以提高金属膜层的附着力。

AlN陶瓷薄膜金属化主要是依靠固态置换反应使金属层和陶瓷基片连接在一起，对于Ti、Zr等活性金属，其反应吉布斯自由能为负值，反应容易实现。

目前，研究最多的是Ti浆料系统，Ti层一般为几十纳米，对于多层薄膜，则在Ti 层上沉积Ag、Pt、Ni、Cu等金属后进行热处理。

 AlN陶瓷基片材料
 薄膜法优点是：金属层均匀，结合强度高。

 缺点是：设备投资大，制作困难，难以形成工业化规模。

 2、直接敷铜法。

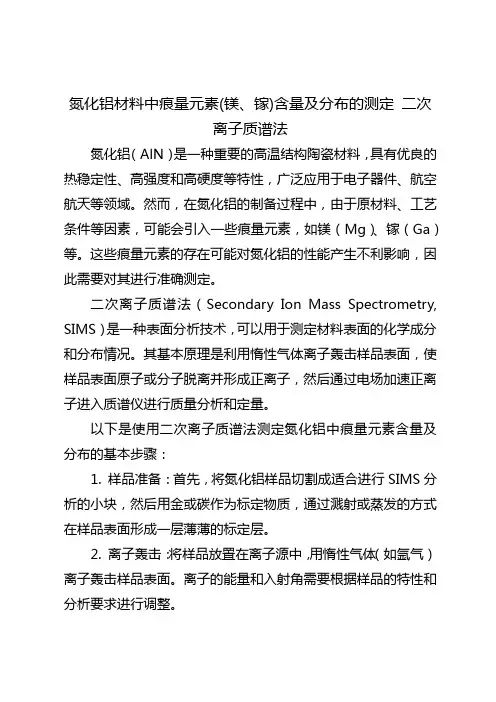

氮化铝材料中痕量元素(镁、镓)含量及分布的测定二次离子质谱法氮化铝（AlN）是一种重要的高温结构陶瓷材料，具有优良的热稳定性、高强度和高硬度等特性，广泛应用于电子器件、航空航天等领域。

然而，在氮化铝的制备过程中，由于原材料、工艺条件等因素，可能会引入一些痕量元素，如镁（Mg）、镓（Ga）等。

这些痕量元素的存在可能对氮化铝的性能产生不利影响，因此需要对其进行准确测定。

二次离子质谱法（Secondary Ion Mass Spectrometry, SIMS）是一种表面分析技术，可以用于测定材料表面的化学成分和分布情况。

其基本原理是利用惰性气体离子轰击样品表面，使样品表面原子或分子脱离并形成正离子，然后通过电场加速正离子进入质谱仪进行质量分析和定量。

以下是使用二次离子质谱法测定氮化铝中痕量元素含量及分布的基本步骤：1. 样品准备：首先，将氮化铝样品切割成适合进行SIMS分析的小块，然后用金或碳作为标定物质，通过溅射或蒸发的方式在样品表面形成一层薄薄的标定层。

2. 离子轰击：将样品放置在离子源中，用惰性气体（如氩气）离子轰击样品表面。

离子的能量和入射角需要根据样品的特性和分析要求进行调整。

3. 正离子生成和质量分析：离子轰击会使样品表面的原子或分子脱离并形成正离子，这些正离子被电场加速后进入质谱仪进行质量分析和定量。

质谱仪会根据正离子的质量/电荷比（m/z）进行分离和检测。

4. 数据处理：通过对比标准物质的SIMS图谱和已知的元素含量，可以计算出样品中各元素的相对浓度。

然后，通过调整离子轰击条件和优化数据处理方法，可以得到元素在样品中的深度分布信息。

5. 结果分析：根据测定结果，可以评估痕量元素对氮化铝性能的影响，为优化制备工艺和改进材料性能提供依据。

总的来说，二次离子质谱法是一种有效的测定氮化铝中痕量元素含量及分布的方法，但需要注意的是，由于该方法对样品表面敏感，因此在操作过程中需要严格控制实验条件，避免对样品造成不必要的损伤。

2024年氮化铝（ALN）陶瓷市场前景分析引言氮化铝（ALN）陶瓷作为一种特殊的陶瓷材料，具有许多优良特性，例如高热导率、低热膨胀系数以及优异的机械强度等。

这使得氮化铝（ALN）陶瓷在各种应用领域都表现出巨大的潜力。

本文将对氮化铝（ALN）陶瓷市场前景进行深入分析，并探讨其在各个行业中的应用。

市场概述随着人们对高性能材料需求的不断增加，氮化铝（ALN）陶瓷市场呈现出良好的发展前景。

根据市场研究报告，氮化铝（ALN）陶瓷市场在过去几年中保持了稳定增长的态势。

预计在未来几年内，氮化铝（ALN）陶瓷市场将进一步扩大。

应用领域电子行业氮化铝（ALN）陶瓷在电子行业中具有广泛应用。

由于其优异的导热性能、电绝缘性以及优良的机械强度，氮化铝（ALN）陶瓷常被用作散热材料和绝缘材料。

例如，在LED照明领域，氮化铝（ALN）陶瓷被用作散热基板，可以有效地提高LED的寿命和亮度。

此外，氮化铝（ALN）陶瓷还被广泛应用于半导体制造和电子设备领域。

热管理随着技术的不断进步和应用领域的不断拓展，热管理成为一个核心问题。

氮化铝（ALN）陶瓷由于其出色的导热性能成为热管理领域的关键材料。

氮化铝（ALN）陶瓷可以用于制造高效的散热器和散热模块，广泛应用于电子设备、电力电子、航空航天等领域。

汽车工业氮化铝（ALN）陶瓷在汽车工业中具有重要的应用价值。

随着电动汽车的普及，汽车电子器件的散热需求日益增长。

氮化铝（ALN）陶瓷被广泛应用于汽车电子设备、电动汽车电池散热系统等关键领域，提高了汽车的性能和可靠性。

其他领域除了以上提到的领域，氮化铝（ALN）陶瓷还在航空航天、光电子、通信等领域得到广泛应用。

例如，在航空航天领域，氮化铝（ALN）陶瓷可用于制造高性能的发动机零件和热屏障材料，提高了发动机的效能和耐久性。

市场竞争情况目前，氮化铝（ALN）陶瓷市场存在着一些竞争压力。

许多公司投入到氮化铝（ALN）陶瓷的研发和生产中，使得市场竞争愈发激烈。

氮化铝（ALN）陶瓷市场调查报告1. 引言氮化铝（ALN）陶瓷是一种优质陶瓷材料，具有优异的导热性能和电绝缘性能。

它在电子、光电子、高温领域等有广泛应用。

本报告旨在对氮化铝（ALN）陶瓷市场进行调查，分析其现状、市场规模、竞争格局以及未来发展趋势。

2. 市场概况2.1 市场定义氮化铝（ALN）陶瓷市场是指以氮化铝（ALN）陶瓷为主要产品的市场。

2.2 市场分类根据应用领域的不同，氮化铝（ALN）陶瓷市场可分为电子行业、光电子行业、高温领域等。

2.3 市场特点氮化铝（ALN）陶瓷具有优良的导热性、电绝缘性、机械强度高等特点，适用于高温、高电压、高频等特殊工况。

3. 市场规模分析3.1 市场价值根据市场调查数据，氮化铝（ALN）陶瓷市场的市值在过去几年中稳步增长，预计未来还会持续增长。

3.2 市场容量氮化铝（ALN）陶瓷市场的容量由供应商的生产能力决定，目前市场上主要有几家大型供应商，能够满足市场需求。

3.3 市场需求氮化铝（ALN）陶瓷市场的需求主要来自电子、光电子、高温领域等行业。

随着这些行业的快速发展，对氮化铝（ALN）陶瓷的需求也在增加。

4. 市场竞争格局4.1 主要供应商目前氮化铝（ALN）陶瓷市场的竞争格局相对稳定，主要供应商包括ABC公司、XYZ公司等。

4.2 供应商分析ABC公司是目前氮化铝（ALN）陶瓷市场的领先供应商，其产品质量稳定且价格具有竞争优势。

XYZ公司在技术创新方面有一定优势，但产品在市场上的份额相对较小。

4.3 市场份额据市场调查数据显示，ABC公司目前占据氮化铝（ALN）陶瓷市场的主要份额，占比约为60%，XYZ公司占比约为20%，其他供应商占比约为20%。

5. 发展趋势分析5.1 技术创新氮化铝（ALN）陶瓷市场的未来发展离不开技术创新，例如研发更高性能的氮化铝（ALN）陶瓷材料，提升其导热性、机械强度等性能。

5.2 市场需求增长随着电子、光电子、高温领域等行业的快速发展，对氮化铝（ALN）陶瓷的需求将持续增长，市场前景广阔。

浅谈氮化铝的性质、制备及应用浅谈氮化铝的性质、制备及应用1氮化铝的性质氮化铝（AlN）是一种综合性能优异的先进陶瓷材料，是一种被国内外专家一致看好的新型封装材料，也是目前公认的最有发展前途的高热导陶瓷材料。

对其的研究开始于一个多世纪以前，但当时仅将其用作固氮剂化肥使用。

作为共价化合物的氮化铝，由于其具有较高的熔点和较低的自扩散系数，导致其难以烧结。

直到上世纪50年代，氮化铝陶瓷才被人们首次制得，并作为一种耐火材料使用，而后广泛应用于纯铁、铝以及铝合金的熔炼。

从上世纪70年代以来，随着研究的进一步深入，氮化铝的制备工艺逐渐走向成熟，其应用的领域和规模也不断扩大。

氮化铝是一种共价键化合物，具有六方纤锌矿型结构形态，晶格常数为a=3.11、c=4.98，如图1-1所示。

其理论密度为3.26g/cm3，莫氏硬度为7~8，分解温度为2200~2250℃。

[1]图1-1氮化铝的晶体结构氮化铝陶瓷具有较高的热导率，适应于高功率、高引线和大尺寸芯片；它的热膨胀系数与硅匹配，介电常数较低；其材质机械强度高，在严酷的条件下仍能照常工作。

因此，氮化铝可以制成很薄的衬底，以满足不同封装基片的应用要求。

氮化铝陶瓷作为高热导、高密封材料有很大的发展潜力，是陶瓷封装材料研究的重要发展领域。

人们预计，在基片和封装两大领域，氮化铝陶瓷最终将取代目前的氧化铝陶瓷和氧化铍陶瓷。

[2]氮化铝陶瓷的主要特点如下：1）热导率高，是氧化铝陶瓷的5~10倍，与剧毒氧化铍相当；2）热膨胀系数（4.3×10-6/℃）与半导体硅材料（3.5-4.0×10-6/℃）匹配；3）机械性能好，高于氧化铍陶瓷，接近氧化铝；4）电性能优良，具有极高的绝缘电阻和低的介质损耗；5）可以进行多层布线，实现封装的高密度和小型化；6）无毒，有利于环保。

[3]2氮化铝粉体的制备2.1直接氮化法氮化铝在自然界中不存在，现在是由金属铝粉末直接氮化合成或由Al2O3碳热还原后再直接氮化法制备，其化学反应式为：2Al(s)+N2(g)→2AlN(s)直接氮化法具有若干优点：1）成本低廉；2）原料丰富；3）反应体系简单，没有副反应；4）反应温度低于碳热还原；5）适合大规模生产。

ALN陶瓷基板市场分析报告1.引言1.1 概述ALN陶瓷基板作为一种高性能材料，在电子、航空航天等领域有着广泛的应用。

随着需求的不断增加和技术的不断进步，ALN陶瓷基板市场也呈现出一定的发展趋势。

本报告旨在对ALN陶瓷基板市场进行全面的分析，包括市场概况、需求分析、竞争格局等方面，以期为相关产业提供可靠的参考和指导。

通过本报告的研究，我们可以更好地了解市场的现状和未来的发展趋势，为相关企业制定合理的发展策略提供支持。

1.2 文章结构文章结构部分内容：本报告将主要分为三个部分来对ALN陶瓷基板市场进行深入分析。

首先，我们将在第二部分中概述ALN陶瓷基板市场的概况，包括行业发展历程、市场规模与增长趋势等内容。

其次，在第三部分中，我们将对ALN 陶瓷基板市场的需求进行分析，包括市场需求特点、行业应用领域等内容。

最后，在第四部分中，我们将对ALN陶瓷基板市场的竞争格局进行深入研究，包括市场主要竞争者、市场集中度、竞争策略等内容。

通过这三个部分的分析，我们将全面了解ALN陶瓷基板市场的现状与未来发展趋势。

"1.3 目的": {"本报告旨在对ALN陶瓷基板市场进行全面分析，包括市场概况、需求分析和竞争格局。

通过对市场现状的深入了解，我们旨在为相关行业决策者提供准确的市场信息和发展趋势，为他们制定合理的战略方针提供参考。

同时，通过对市场的预测和展望，我们希望为业内企业提供未来发展方向的建议，帮助他们做出明智的决策，争取更多的市场份额。

"}1.4 总结：通过对ALN陶瓷基板市场的深入分析，我们发现该市场在近年来呈现出持续增长的态势。

市场需求不断增加，同时竞争格局也日益激烈。

随着技术的不断进步和市场的不断扩大，ALN陶瓷基板市场将面临更多的机遇和挑战。

从长期趋势来看，我们可以预测ALN陶瓷基板市场将继续保持增长势头，并在新技术的推动下不断拓展应用领域。

为了在市场竞争中立于不败之地，企业需要不断提升产品质量和技术水平，加强市场营销和品牌建设，不断开拓新的市场空间。

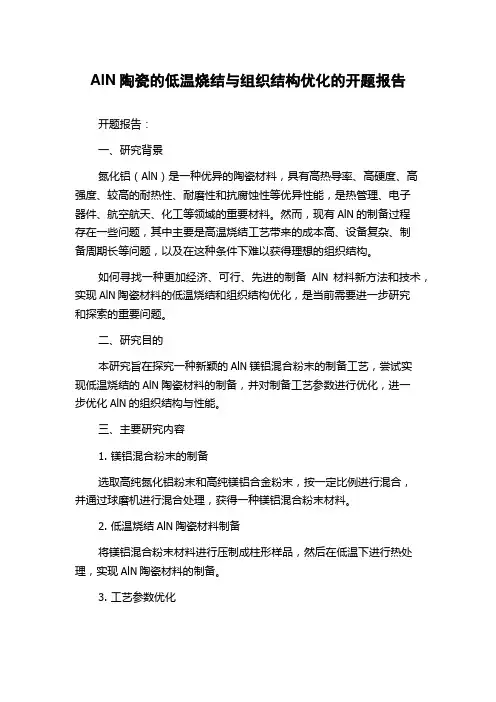

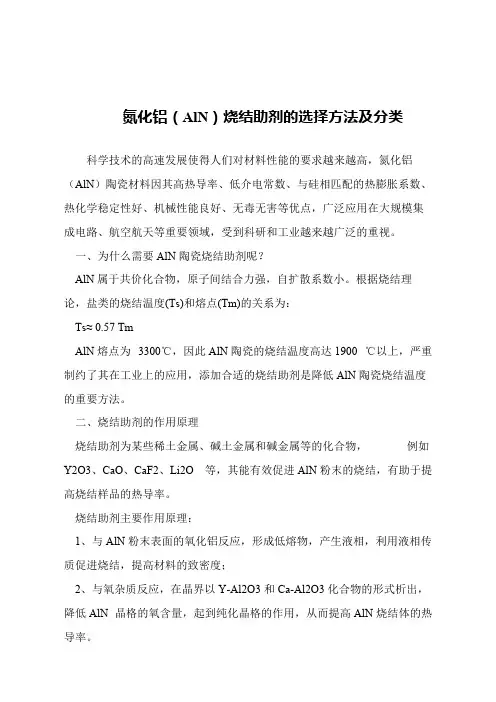

AlN陶瓷的低温烧结与组织结构优化的开题报告开题报告：一、研究背景氮化铝（AlN）是一种优异的陶瓷材料，具有高热导率、高硬度、高强度、较高的耐热性、耐磨性和抗腐蚀性等优异性能，是热管理、电子器件、航空航天、化工等领域的重要材料。

然而，现有AlN的制备过程存在一些问题，其中主要是高温烧结工艺带来的成本高、设备复杂、制备周期长等问题，以及在这种条件下难以获得理想的组织结构。

如何寻找一种更加经济、可行、先进的制备AlN材料新方法和技术，实现AlN陶瓷材料的低温烧结和组织结构优化，是当前需要进一步研究和探索的重要问题。

二、研究目的本研究旨在探究一种新颖的AlN镁铝混合粉末的制备工艺，尝试实现低温烧结的AlN陶瓷材料的制备，并对制备工艺参数进行优化，进一步优化AlN的组织结构与性能。

三、主要研究内容1. 镁铝混合粉末的制备选取高纯氮化铝粉末和高纯镁铝合金粉末，按一定比例进行混合，并通过球磨机进行混合处理，获得一种镁铝混合粉末材料。

2. 低温烧结AlN陶瓷材料制备将镁铝混合粉末材料进行压制成柱形样品，然后在低温下进行热处理，实现AlN陶瓷材料的制备。

3. 工艺参数优化通过对制备过程中的各项工艺参数进行测试和优化，获得最优的制备工艺参数组合，并对烧结温度、保温时间、压制力、压制时间等参数进行优化，以获得较高质量的AlN材料。

4. AlN材料性能测试与分析对制备的AlN材料进行性能测试，包括密度、热导率、硬度等性能指标的测试，分析其在不同应用环境下的适应性和应用前景。

四、研究意义本研究将探究一种新颖的制备AlN材料的方法及其优化，实现低温烧结，又可以获得理想的组织结构。

这种方法可以简化AlN材料制备的工艺流程，降低制备成本，提高AlN陶瓷材料的生产效率和制备质量，拓展其在高技术领域的应用范围，为相关领域的产业提供更好的技术支持和创新性材料，具有较高的学术和经济意义。

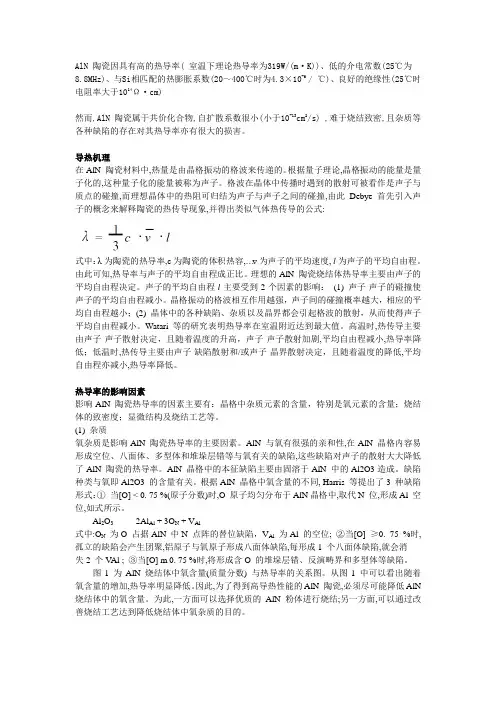

AlN 陶瓷因具有高的热导率( 室温下理论热导率为319W/(m·K))、低的介电常数(25℃为8.8MHz)、与Si相匹配的热膨胀系数(20～400℃时为4.3×10-6/ ℃)、良好的绝缘性(25℃时电阻率大于1014Ω·cm)然而,AlN 陶瓷属于共价化合物,自扩散系数很小(小于10-13cm2/s) ,难于烧结致密,且杂质等各种缺陷的存在对其热导率亦有很大的损害。

导热机理在AlN 陶瓷材料中,热量是由晶格振动的格波来传递的。

根据量子理论,晶格振动的能量是量子化的,这种量子化的能量被称为声子。

格波在晶体中传播时遇到的散射可被看作是声子与质点的碰撞,而理想晶体中的热阻可归结为声子与声子之间的碰撞,由此Debye 首先引入声子的概念来解释陶瓷的热传导现象,并得出类似气体热传导的公式:式中：λ为陶瓷的热导率,c为陶瓷的体积热容,…v为声子的平均速度, l为声子的平均自由程。

由此可知,热导率与声子的平均自由程成正比。

理想的AlN 陶瓷烧结体热导率主要由声子的平均自由程决定。

声子的平均自由程l主要受到2个因素的影响：(1) 声子-声子的碰撞使声子的平均自由程减小。

晶格振动的格波相互作用越强，声子间的碰撞概率越大，相应的平均自由程越小；(2) 晶体中的各种缺陷、杂质以及晶界都会引起格波的散射，从而使得声子平均自由程减小。

Watari 等的研究表明热导率在室温附近达到最大值。

高温时,热传导主要由声子-声子散射决定，且随着温度的升高，声子-声子散射加剧,平均自由程减小,热导率降低；低温时,热传导主要由声子-缺陷散射和/或声子-晶界散射决定，且随着温度的降低,平均自由程亦减小,热导率降低。

热导率的影响因素影响AlN 陶瓷热导率的因素主要有：晶格中杂质元素的含量，特别是氧元素的含量；烧结体的致密度；显微结构及烧结工艺等。

(1) 杂质氧杂质是影响AlN 陶瓷热导率的主要因素。

AlN 与氧有很强的亲和性,在AlN 晶格内容易形成空位、八面体、多型体和堆垛层错等与氧有关的缺陷,这些缺陷对声子的散射大大降低了AlN 陶瓷的热导率。
