氮化铝陶瓷的烧结简介及调控

氮化铝透明陶瓷的烧结技术研究（材料复合新技术国家重点实验室武汉 430070）摘要：氮化铝(AlN)透明陶瓷因具有高热导率、低介电常数、高绝缘性、与硅相匹配的热膨胀系数及其他优良的物理特性,在新材料领域越来越引起人们的广泛关注。

本文主要介绍AlN透明陶瓷的烧结技术，如，热压烧结、无压烧结、放电等离子烧结及微波烧结，并分析了AlN陶瓷的应用领域与前景。

关键词：氮化铝透明陶瓷；热压烧结；无压烧结；放电等离子烧结；微波烧结The sintering technology research of aluminum nitride transparentceramics(State Key Laboratory of Advanced Technology for Materials Synthesis and Processing, Wuhan, 43007) Abstract：Aluminum nitride (AlN) transparent ceramic is more and more aroused people's wide concern in the field of new materials, because of its high heat conductivity, low dielectric constant, high insulating property, the thermal expansion coefficient that match the silicon and other excellent physical properties.The sintering technologies of AlN transparent ceramic were introduced in this paper, like Hot Pressed Sintering, Pressureless Sintering, Spark Plasma Sintering and Microwave Sintering and analyzes the application fields and prospect of AlN ceramics.Key words: aluminum nitride transparent ceramic; hot pressed sintering; pressureless sintering; spark plasma sintering; microwave sintering1、引言1957年，美国陶瓷学家Coble成功制备了世界上第一块透明氧化铝陶瓷[1]。

氮化铝陶瓷氮化铝陶瓷氮化铝陶瓷AlNF 系列 （Aluminium Nitride Ceramic）结构结构氮化铝陶瓷AlNF 系列是以氮化铝(AIN)为主晶相的陶瓷。

AIN 晶体以〔AIN4〕四面体为结构单元共价键化合物，具有纤锌矿型结构，属六方晶系。

化学组成 AI 65.81%，N 34.19%，比重3.261g/cm3，白色或灰白色，单晶无色透明，常压下的升华分解温度为2450℃。

为一种高温耐热材料。

热膨胀系数（4.0-6.0）X10（-6）/℃。

多晶AIN 热导率达260W/(m.k)，比氧化铝高5-8倍，所以耐热冲击好，能耐2200℃的极热。

此外，氮化铝具有不受铝液和其它熔融金属及砷化镓侵蚀的特性，特别是对熔融铝液具有极好的耐侵蚀性。

性能性能AIN 陶瓷的性能与制备工艺有关。

如热压烧结AIN 陶瓷，其密度为3 .2一3 .3g/cm3，抗弯强度350一400 MPa(高强型900 MPa)，弹性模量310 GPa，热导率20-30W/m*K，热膨胀系数5.6x10(-6)K(-1)(25℃一400℃)。

机械加工性和抗氧化性良好。

应用应用1、氮化铝AlNF 系列粉末纯度高，粒径小，活性大，是制造高导热氮化铝陶瓷基片的主要原料。

2、氮化铝陶瓷基片，热导率高，膨胀系数低，强度高，耐高温，耐化学腐蚀，电阻率高，介电损耗小，是理想的大规模集成电路散热基板和封装材料。

3、氮化铝硬度高,超过传统氧化铝,是新型的耐磨陶瓷材料,可用于磨损严重的部位.4、利用AIN 陶瓷耐热耐熔体侵蚀和热震性，可制作GaAs 晶体坩埚、Al 蒸发皿、磁流体发电装置及高温透平机耐蚀部件，利用其光学性能可作红外线窗口。

氮化铝薄膜可制成高频压电元件、超大规模集成电路基片等。

5、氮化铝耐热、耐熔融金属的侵蚀，对酸稳定，但在碱性溶液中易被侵蚀。

AIN 新生表面暴露在湿空气中会反应生成极薄的氧化膜。

利用此特性，可用作铝、铜、银、铅等金属熔炼的坩埚和烧铸模具材料。

氮化铝陶瓷烧结工艺嘿，朋友们！今天咱来聊聊氮化铝陶瓷烧结工艺，这可真是个有趣又重要的事儿呢！你知道吗，氮化铝陶瓷就像是陶瓷家族里的一颗明星，它有着好多优秀的特性。

要让它闪闪发光，烧结工艺可太关键啦！就好像做饭一样，火候、调料都得恰到好处，才能做出美味佳肴。

那这氮化铝陶瓷烧结工艺到底是咋回事呢？简单来说，就是要让氮化铝粉末乖乖地团结在一起，变成坚固又好用的陶瓷。

这可不是件容易的事儿啊！就好比让一群调皮的小孩子排好队，得有合适的方法才行。

首先呢，得选好氮化铝粉末，这就像是挑食材，得新鲜、质量好。

然后就是温度啦，温度太高不行，太低也不行，得刚刚好，这多像烤蛋糕时要掌握好烤箱的温度呀！温度不合适，蛋糕可就烤砸了。

在烧结过程中，还得注意气氛呢，就像人在不同的环境里心情不一样，氮化铝陶瓷在不同的气氛中也会有不同的表现。

说到这，我想起之前有一次尝试烧结氮化铝陶瓷，哎呀，那可真是状况百出！温度没控制好，结果出来的陶瓷不是这里有瑕疵就是那里不完美，真让人哭笑不得。

这就提醒我们，做这个可得细心再细心，不能有一点马虎。

还有啊，不同的烧结方法也有不同的特点呢！就像不同的烹饪方式能做出不同口味的菜一样。

有些方法速度快，有些方法质量好，得根据实际需求来选择。

这可不能瞎搞，不然就像做菜乱加调料，最后味道怪怪的。

而且哦，这氮化铝陶瓷烧结工艺还在不断发展呢！就像我们的生活一样，一直在进步。

以后肯定会有更先进、更好的方法出现，让氮化铝陶瓷变得更厉害。

总之呢，氮化铝陶瓷烧结工艺可不简单，它需要我们认真对待，不断探索。

只有这样，我们才能让氮化铝陶瓷发挥出它最大的价值。

你说是不是呢？所以啊，大家可别小瞧了这看似普通的工艺，它里面的学问可大着呢！让我们一起加油，把这门工艺学好、用好，为我们的生活增添更多的精彩吧！。

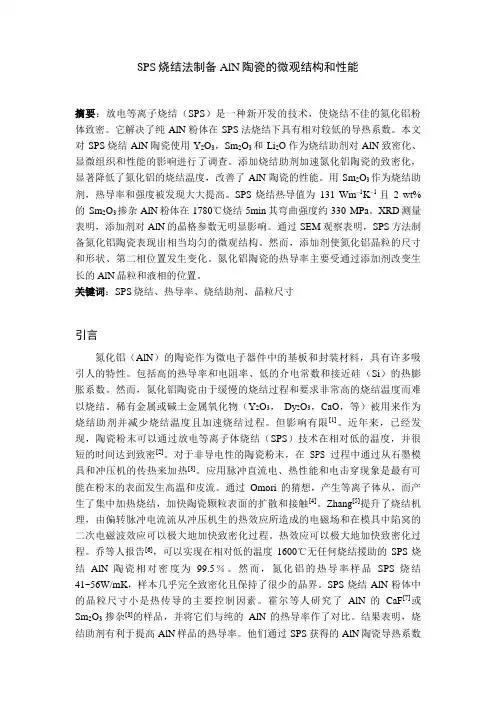

S PS烧结法制备AlN陶瓷的微观结构和性能摘要：放电等离子烧结（SPS）是一种新开发的技术，使烧结不佳的氮化铝粉体致密。

它解决了纯AlN粉体在SPS法烧结下具有相对较低的导热系数。

本文对SPS烧结AlN陶瓷使用Y2O3，Sm2O3和Li2O作为烧结助剂对AlN致密化、显微组织和性能的影响进行了调查。

添加烧结助剂加速氮化铝陶瓷的致密化，显著降低了氮化铝的烧结温度，改善了AlN陶瓷的性能。

用Sm2O3作为烧结助剂，热导率和强度被发现大大提高。

SPS烧结热导值为131 Wm–1K–1且2 wt%的Sm2O3掺杂AlN粉体在1780℃烧结5min其弯曲强度约330 MPa。

XRD测量表明，添加剂对AlN的晶格参数无明显影响。

通过SEM观察表明，SPS方法制备氮化铝陶瓷表现出相当均匀的微观结构。

然而，添加剂使氮化铝晶粒的尺寸和形状、第二相位置发生变化。

氮化铝陶瓷的热导率主要受通过添加剂改变生长的AlN晶粒和液相的位置。

关键词：SPS烧结、热导率、烧结助剂、晶粒尺寸引言氮化铝（AlN）的陶瓷作为微电子器件中的基板和封装材料，具有许多吸引人的特性。

包括高的热导率和电阻率、低的介电常数和接近硅（Si）的热膨胀系数。

然而，氮化铝陶瓷由于缓慢的烧结过程和要求非常高的烧结温度而难以烧结。

稀有金属或碱土金属氧化物（Y2O3，Dy2O3，CaO，等）被用来作为烧结助剂并减少烧结温度且加速烧结过程。

但影响有限[1]。

近年来，已经发现，陶瓷粉末可以通过放电等离子体烧结（SPS）技术在相对低的温度，并很短的时间达到致密[2]。

对于非导电性的陶瓷粉末，在SPS过程中通过从石墨模具和冲压机的传热来加热[3]。

应用脉冲直流电、热性能和电击穿现象是最有可能在粉末的表面发生高温和皮流。

通过Omori的猜想，产生等离子体从，而产生了集中加热烧结，加快陶瓷颗粒表面的扩散和接触[4]。

Zhang[5]提升了烧结机理，由偏转脉冲电流流从冲压机生的热效应所造成的电磁场和在模具中陷窝的二次电磁波效应可以极大地加快致密化过程。

氮化铝粉体制备及氮化铝陶瓷烧结方法简介
纯氮化铝呈蓝白色，通常为灰色或灰白色。

氮化铝的理论密度为
3.26g/cm3，常压下在2450°C升华分解。

氮化铝材料的优点是室温强度高，且强度随温度升高而下降较缓。

此外，氮化铝陶瓷具有高热导率，是一种良好的耐热冲击材料。

利用它的较高的体积电阻率、绝缘强度、导热率、较低的热膨胀系数和介电常数，可用作大功率半导体器件的绝缘基片、大规模和超大规模集成电路的散热基片和封装基片。

利用它的高声波传导速度特性，可用作高频信息处理机中的表面波器件。

利用它的高耐火性及高温化学稳定性，可用来制作在1300～2000℃下工作的制取熔融铝、锡、镓、玻璃、硼酐等用的坩埚。

氮化铝已成为新材料领域的重要分支。

 一、氮化铝粉体制备
 氮化铝陶瓷的制备工艺和性能均受到粉体特性的直接影响，要获得高性能的氮化铝陶瓷，必须有纯度高、烧结活性好的粉体作原料。

氮化铝粉体中的氧杂质会严重降低热导率，而粉体粒度、粒子形态则对成形和烧结有重要的影响。

因此，粉体合成是氮化铝陶瓷生产的一个重要环节。

氮化铝粉体合成的方法很多，其中用于大规模生产的主要有三种，其他一些方法尚未获得普遍应用。

 1、铝粉直接氮化法
 金属直接氮化法的实质在于金属铝在高温下与氮(或氨)直接反应，生成氮化铝。

铝与氮的反应是放热反应。

当反应开始后停止外部加热，则反应可在加大氮气流量的条件下继续进行到底。

金属铝颗粒表面上逐渐生成氮化物膜，会使氮难以进一步渗透，氮化速度减慢。

所以需要进行2次氮化。

氮化铝陶瓷烧结氮化铝陶瓷是一种具有优异性能的高温结构陶瓷材料。

它由氨气和熔融铝反应得到的氮化铝粉末经过成型、烧结等工艺制成。

氮化铝陶瓷具有高硬度、高强度、高熔点、耐高温、耐腐蚀等特点，被广泛应用于航空航天、电子器件、光学仪器等领域。

氮化铝陶瓷的烧结过程是制备氮化铝陶瓷的关键步骤之一。

烧结是指将粉末颗粒通过加热使其互相结合，形成致密的陶瓷体。

氮化铝粉末在烧结过程中会发生晶粒长大和结合的过程，最终形成具有高密度和高强度的陶瓷材料。

烧结过程主要包括压制、预烧和烧结三个步骤。

首先，将氮化铝粉末按一定的比例混合，并通过压制工艺将其压制成所需形状的坯体。

然后，将坯体进行预烧，以去除粉末中的有机物和水分，提高烧结体的致密性。

最后，将预烧后的坯体置于高温炉中进行烧结，使粉末颗粒结合成陶瓷体。

烧结温度和时间的选择对于陶瓷材料的性能具有重要影响，需要根据具体材料的要求进行优化。

氮化铝陶瓷的烧结过程中存在一些关键技术和问题需要解决。

首先，烧结温度的选择需要考虑到氮化铝粉末的热稳定性和烧结体的致密性，过高的温度会导致晶粒长大过快，而过低的温度则无法实现有效的结合。

其次，烧结时间的控制也十分重要，过长的时间会导致晶粒长大过大，而过短的时间则无法实现充分的结合。

此外，烧结过程中还需要考虑烧结气氛的选择，以及应对可能出现的氧化和脱氮问题。

氮化铝陶瓷的烧结过程还可以通过添加适量的助烧剂来改善烧结效果。

助烧剂可以促进氮化铝粉末的烧结，提高烧结体的致密性和强度。

常用的助烧剂有氧化铝、氧化钙等。

助烧剂的添加量需要根据具体材料和烧结条件进行优化。

氮化铝陶瓷烧结是制备氮化铝陶瓷的关键步骤之一。

通过控制烧结温度、时间和气氛，以及添加适量的助烧剂，可以获得高密度、高强度的氮化铝陶瓷材料。

氮化铝陶瓷的优异性能使其在航空航天、电子器件、光学仪器等领域有着广泛的应用前景。

未来，随着材料科学和工艺技术的不断发展，氮化铝陶瓷烧结技术将进一步完善，为各个领域提供更高性能的陶瓷材料。

氮化铝陶瓷基板烧结工艺氮化铝陶瓷基板烧结工艺简介•氮化铝陶瓷基板是一种具有高导热性、高抗腐蚀性和高机械强度的先进材料。

•烧结工艺是将氮化铝陶瓷粉末在高温、高压下进行加热处理，使其颗粒间发生结合，形成致密的陶瓷基板。

工艺步骤1.原材料准备–购买高纯度的氮化铝陶瓷粉末。

–对粉末进行筛选、研磨，确保粉末的均匀性和细度。

2.粉末制备–将氮化铝陶瓷粉末与有机增塑剂和溶剂混合，形成浆状物。

–使用搅拌器对浆料进行充分搅拌，使成分均匀混合。

3.成型–使用模具将浆料进行成型，可以采用注射成型、压制成型等方式。

–根据需要，决定陶瓷基板的形状和尺寸。

4.干燥–将成型后的陶瓷基板进行自然干燥或采用烘干设备进行加热干燥。

–控制干燥温度和时间，确保基板内部水分蒸发完全。

5.烧结–将干燥后的陶瓷基板置于烧结设备中。

–升温至高温区，保持一段时间，使粉末颗粒间发生结合反应。

–快速冷却，降温至室温。

6.加工与测试–对烧结后的陶瓷基板进行加工，如打磨、光面处理等，以获得所需的平滑度和尺寸精度。

–对烧结基板进行物理和化学测试，如导热系数、抗腐蚀性、机械强度等，保证产品质量。

工艺优势•高导热性：氮化铝陶瓷基板具有较高的热导率，能够有效传导热量。

•高机械强度：经过烧结工艺处理后的陶瓷基板具有良好的机械性能，能够承受较大压力和冲击。

•高抗腐蚀性：氮化铝陶瓷基板具有优异的耐腐蚀性，能够在恶劣环境下长期稳定运行。

•尺寸精度高：采用烧结工艺进行制作，能够实现精确的尺寸控制和表面处理。

应用领域•电子行业：用于高功率LED封装、半导体器件散热等。

•光电子行业：作为光学元件载体和激光器散热基板。

•汽车工业：用于发动机散热系统和车载电子设备散热。

结论氮化铝陶瓷基板烧结工艺是一种重要的制备方法，可以得到高导热性、高机械强度和优异抗腐蚀性的陶瓷基板。

通过控制工艺步骤和优化工艺参数，可以实现高质量的氮化铝陶瓷基板制备，并在多个领域中得到广泛应用。

氮化铝陶瓷基板烧结工艺（续）工艺参数优化•升温速率：影响烧结过程中粉末颗粒的结合和表面形貌的形成。

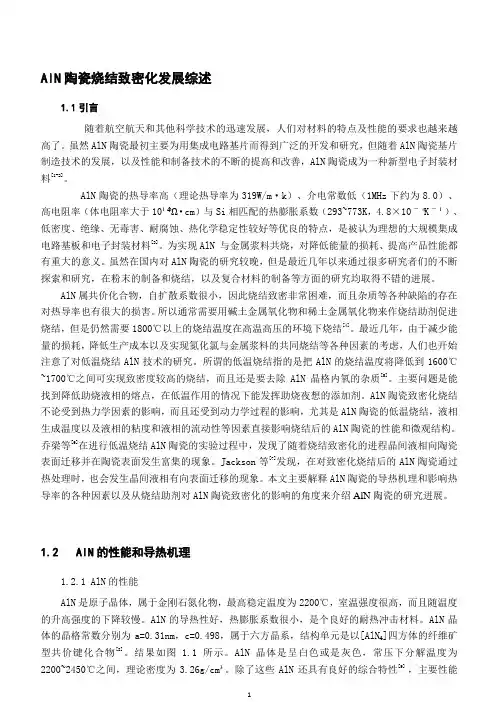

AlN陶瓷烧结致密化发展综述1.1引言随着航空航天和其他科学技术的迅速发展，人们对材料的特点及性能的要求也越来越高了。

虽然AlN陶瓷最初主要为用集成电路基片而得到广泛的开发和研究，但随着AlN陶瓷基片制造技术的发展，以及性能和制备技术的不断的提高和改善，AlN陶瓷成为一种新型电子封装材料[1-2]。

AlN陶瓷的热导率高（理论热导率为319W/m·k）、介电常数低（1MHz下约为8.0）、高电阻率（体电阻率大于10¹⁴Ὡ·cm）与Si相匹配的热膨胀系数（293~773K，4.8×10ˉ⁶Kˉ¹）、低密度、绝缘、无毒害、耐腐蚀、热化学稳定性较好等优良的特点，是被认为理想的大规模集成电路基板和电子封装材料[3]。

为实现AlN 与金属浆料共烧，对降低能量的损耗、提高产品性能都有重大的意义。

虽然在国内对AlN陶瓷的研究较晚，但是最近几年以来通过很多研究者们的不断探索和研究，在粉末的制备和烧结，以及复合材料的制备等方面的研究均取得不错的进展。

AlN属共价化合物，自扩散系数很小，因此烧结致密非常困难，而且杂质等各种缺陷的存在对热导率也有很大的损害。

所以通常需要用碱土金属氧化物和稀土金属氧化物来作烧结助剂促进烧结，但是仍然需要1800℃以上的烧结温度在高温高压的环境下烧结[4]。

最近几年，由于减少能量的损耗，降低生产成本以及实现氮化氯与金属浆料的共同烧结等各种因素的考虑，人们也开始注意了对低温烧结AlN技术的研究。

所谓的低温烧结指的是把AlN的烧结温度将降低到1600℃~1700℃之间可实现致密度较高的烧结，而且还是要去除AlN晶格内氧的杂质[5]。

主要问题是能找到降低助烧液相的熔点，在低温作用的情况下能发挥助烧夜想的添加剂。

AlN陶瓷致密化烧结不论受到热力学因素的影响，而且还受到动力学过程的影响，尤其是AlN陶瓷的低温烧结，液相生成温度以及液相的粘度和液相的流动性等因素直接影响烧结后的AlN陶瓷的性能和微观结构。

氮化铝陶瓷片控温方法以氮化铝陶瓷片控温方法为标题，我们来探讨一下如何利用氮化铝陶瓷片来进行温度控制。

氮化铝陶瓷片是一种具有优异热导性能和高温稳定性的陶瓷材料，常用于高温环境下的电子元件和传感器。

利用氮化铝陶瓷片进行温度控制可以保证系统的稳定性和精度。

我们需要了解氮化铝陶瓷片的特性。

氮化铝陶瓷片具有优异的热导性能，热传导系数高达180-190W/(m·K)，远远高于其他常见的陶瓷材料。

这使得氮化铝陶瓷片能够快速地将热量传递到整个表面，实现快速均温。

氮化铝陶瓷片具有较高的热稳定性。

它可以在高温环境下长时间稳定工作，耐高温性能可达到1800℃以上。

这使得氮化铝陶瓷片非常适合用于高温环境下的温度控制。

在利用氮化铝陶瓷片进行温度控制时，有几种常用的方法可以选择。

第一种方法是利用氮化铝陶瓷片的热导性能来实现温度均匀分布。

我们可以将氮化铝陶瓷片作为加热体或散热体，通过控制其表面的温度来控制整个系统的温度。

例如，在一个加热系统中，我们可以将氮化铝陶瓷片作为加热体，通过控制电流来调节其表面的温度，从而实现对整个系统的温度控制。

第二种方法是利用氮化铝陶瓷片的热稳定性来实现高温环境下的温度控制。

我们可以将氮化铝陶瓷片作为温度传感器，通过测量其表面的温度来实现对系统的温度控制。

例如，在一个高温炉中，我们可以将氮化铝陶瓷片放置在需要测量温度的位置，通过测量其表面的温度来判断系统的温度是否达到设定值，并根据需要调节加热功率或散热功率来控制系统的温度。

第三种方法是利用氮化铝陶瓷片的热传导性能和热稳定性来实现温度控制。

我们可以将氮化铝陶瓷片作为温度传感器和加热体的组合，通过测量其表面的温度并调节加热功率或散热功率来控制系统的温度。

这种方法可以实现对系统温度的精确控制，并且具有较快的响应速度。

利用氮化铝陶瓷片进行温度控制是一种可靠而有效的方法。

它具有优异的热导性能和高温稳定性，可以实现温度的均匀分布和精确控制。

在高温环境下，氮化铝陶瓷片可以发挥其优势，保证系统的稳定性和精度。

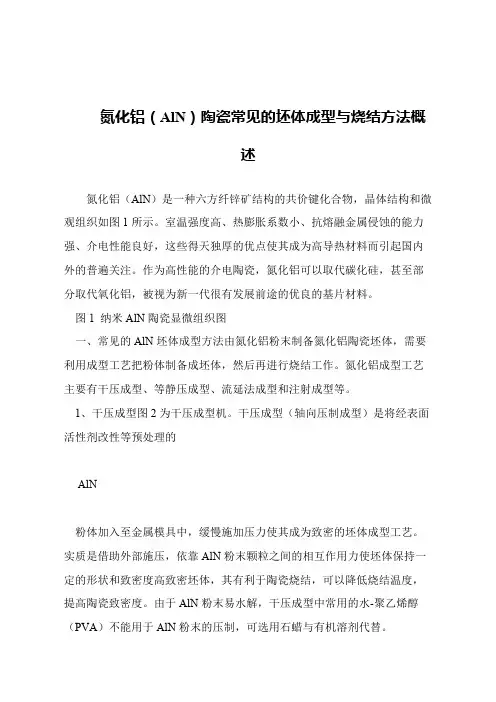

氮化铝（AlN）陶瓷常见的坯体成型与烧结方法概
述
氮化铝（AlN）是一种六方纤锌矿结构的共价键化合物，晶体结构和微观组织如图1所示。

室温强度高、热膨胀系数小、抗熔融金属侵蚀的能力强、介电性能良好，这些得天独厚的优点使其成为高导热材料而引起国内外的普遍关注。

作为高性能的介电陶瓷，氮化铝可以取代碳化硅，甚至部分取代氧化铝，被视为新一代很有发展前途的优良的基片材料。

 图1 纳米AlN陶瓷显微组织图
 一、常见的AlN坯体成型方法由氮化铝粉末制备氮化铝陶瓷坯体，需要利用成型工艺把粉体制备成坯体，然后再进行烧结工作。

氮化铝成型工艺主要有干压成型、等静压成型、流延法成型和注射成型等。

 1、干压成型图2为干压成型机。

干压成型（轴向压制成型）是将经表面活性剂改性等预处理的
AlN
 粉体加入至金属模具中，缓慢施加压力使其成为致密的坯体成型工艺。

实质是借助外部施压，依靠AlN粉末颗粒之间的相互作用力使坯体保持一定的形状和致密度高致密坯体，其有利于陶瓷烧结，可以降低烧结温度，提高陶瓷致密度。

由于AlN粉末易水解，干压成型中常用的水-聚乙烯醇（PVA）不能用于AlN粉末的压制，可选用石蜡与有机溶剂代替。

氮化铝陶瓷基板烧结工艺氮化铝陶瓷基板是一种高纯度、高强度、高导热性和高耐腐蚀性的材料，广泛应用于电子、光电和半导体封装行业。

烧结工艺是制备氮化铝陶瓷基板的重要步骤，本文将详细介绍氮化铝陶瓷基板烧结工艺的步骤和技术要点。

一、原料准备：1.1 选择高纯度的氮化铝粉末作为原料，确保材料的纯度和质量；1.2 对氮化铝粉末进行粒度分析，并按照设计要求选择适当的粒度范围。

二、配料与混合：2.1 按照设计要求，准确称取所需的氮化铝粉末；2.2 将氮化铝粉末放入球磨罐中，添加适量的球磨介质，使用球磨机进行混合，以提高粉末的分散性和均匀性；2.3 混合后的粉末通过筛网将球磨介质去除，获得均一的混合粉末。

3.1 将混合粉末放入模具中，用适当的压力进行压制，以得到粉末块体；3.2 粉末块体先进行压制成型，再进行终模压制，以提高成型精度。

4.1 成型后的氮化铝陶瓷坯体需要进行除蜡处理，将坯体放入除蜡炉中，在高温和氢气氛下进行除蜡作业；4.2 除蜡过程中要控制温度和气氛，确保坯体内部的蜡分子完全蒸发。

5.1 除蜡后的陶瓷坯体在烧结前需进行预热处理，以去除残留的水分和插入产生的气体；5.2 预热过程中采用逐渐升温的方式，通常在氢气或氮气气氛下进行预热。

6.1 将预热后的陶瓷坯体放入烧结炉内，进行高温烧结处理；6.2 烧结过程中需要控制温度、压力和气氛，以促进氮化铝颗粒之间的结合和晶体生长；6.3 烧结温度和时间的选择需根据材料特性和工艺要求进行优化。

七、表面处理：7.1 烧结后的氮化铝陶瓷基板需要经过表面处理，以提高表面的平整度和光洁度；7.2 表面处理方式可以是机械加工、化学腐蚀或研磨等。

氮化铝陶瓷基板烧结工艺是制备高质量氮化铝陶瓷基板的关键步骤。

通过原料准备、配料与混合、成型、除蜡、预热、烧结和表面处理等一系列工艺步骤的综合应用，可以获得高纯度、高强度和高导热性的氮化铝陶瓷基板。

同时，根据具体的工艺要求进行参数优化是关键，以确保最终产品的质量和性能。

氮化铝陶瓷的烧结致密化本次试验先通过对比不同的成型工艺的优缺点及实验条件选择了凝胶注模成型工艺，改变引发剂及催化剂的用量来测试料浆的固化时间，用不同的分散剂、溶剂、单体用量来选择最合适的配方来制备基片，选择表面无气孔的基片通过添加烧结助剂的在氮气保护下的常压烧结工艺对基片完成烧结，烧结得到样品，通过测试得到的样品的XRD、扫描电镜照片，通过数据分析制备出的氮化铝陶瓷基片的的致密度，并讨论影响氮化铝陶瓷致密度的因素。

关键词：氮化铝，凝胶注模成型，烧结致密化第一章绪论1.1 引言氮化铝在1862年被发现，1877年被首次合成。

氮化铝是唯一一种有Al-N二元系统组成的稳定化合物，晶体结构只有一种为六方晶系，六方密堆的氮组成基本的晶胞结构，其中一半四面体位置被铝原子占据。

晶胞常数：a=3.114Å，c=4.986Å。

纯的氮化铝为无色透明，但往往有杂质碳使得氮化铝粉末为浅灰色，由于在湿气和水中容易分解，所以常带着一股氨味。

在氮化铝被发现和合成后的很长一段时间内，氮化铝都没有什么应用。

但氮化铝作为一种综合性能优良的新型陶瓷材料，就其良好的性能，近年已然成为材料领域研究的一个热点。

基于氮化铝介电常数低、导热性能优秀、电绝缘性可靠、无毒并且热膨胀系数可以与硅相比，氮化铝可以作为新一代的高集成度半导体基片和电子器件的理想材料。

作为混合电路厚膜基板，目前氮化铝占据几片材料市场的90%以上。

因为工艺技术得到了发展，A 1N材料性能的稳定性有了大幅度的提高，从而被广泛用于热交换器材料、非氧化性的高温电炉的炉材、金属熔炼坩埚及超大规模集成电路基片等。

由于氮化铝陶瓷基片的用途广泛，且大多数用途又是基于其优秀的导热性能，而陶瓷材料的热导率与其致密度戚戚相关，制备出致密度更高的氮化铝陶瓷基片就能够使其用途更加广泛。

所以有必要去研究影响氮化铝陶瓷基片的烧结致密化的因素。

1.2 成型工艺氮化铝的成型工艺主要有注浆成型、干压成型、等静压成型、凝胶注模成型、流延成型等，本次试验采用了凝胶注模成型，下文会介绍这种成型工艺及其反应原理。

氮化铝烧结工艺嘿，朋友们！今天咱就来聊聊氮化铝烧结工艺。

这可真是个有意思的事儿啊！你想想看，氮化铝就像是个小宝贝，要把它好好地烧制出来，那可得费一番功夫呢！就好像做饭一样，火候、调料啥的都得掌握好，不然做出来的菜可就不美味啦。

首先呢，原材料得选好呀。

这就好比盖房子，根基得打牢不是？要是用了不好的材料，那后面怎么能指望烧出好的氮化铝呢。

然后就是各种条件的设置啦，温度啊、气氛啊，这可都不能马虎。

温度太高了，小宝贝可能就被烤坏啦；温度太低了，又烧不熟，这可咋办哟！在烧结的过程中，那可真是像呵护花朵一样小心翼翼呢。

时刻得盯着，生怕出啥岔子。

这就跟照顾小孩子似的，一会儿怕他冷了，一会儿怕他热了。

而且啊，不同的阶段还得有不同的策略呢。

比如说，刚开始的时候可能需要慢慢升温，让氮化铝有个适应的过程。

这就好像人跑步前得先热热身，不然猛地跑起来肯定受不了呀。

等温度升上去了，还得保持稳定，不能忽高忽低的，不然这氮化铝也得闹脾气啦。

还有啊，气氛也很重要呢。

就跟人需要呼吸新鲜空气一样，氮化铝在不同的气氛中也会有不同的表现。

要是气氛不对，那可就不好啦。

这整个过程，不就跟一场精彩的表演一样嘛！每个环节都得配合好，才能呈现出最完美的效果。

咱可不能掉以轻心，得认真对待每一个步骤。

你说，要是稍微不注意，这氮化铝烧结不成功，那多可惜呀！咱费了那么多心思，不就是为了得到高质量的氮化铝嘛。

所以啊，一定要用心，用心，再用心！这氮化铝烧结工艺，说简单也不简单，说难也不难。

关键就看咱有没有那份耐心和细心啦。

就像那句话说的，世上无难事，只怕有心人。

只要咱肯下功夫，还怕搞不定这小小的氮化铝烧结吗？咱可不能小瞧了这氮化铝烧结工艺，它在很多领域都有着重要的作用呢。

比如说电子行业，没有高质量的氮化铝，那些高科技产品怎么能做得出来呢？总之啊，氮化铝烧结工艺就像是一门艺术，需要我们用心去雕琢，去呵护。

让我们一起努力，把这门艺术学好，为我们的生活带来更多的精彩吧！。

第25卷第1期硅　酸　盐　学　报V ol.25,N o.1 1997年2月JO U RN A L O F T HE CHIN ESE CERA M IC SO CIET Y F ebr uary,1997　简 报氮化铝陶瓷的微波烧结研究徐耕夫　李文兰　庄汉锐　徐素英　罗新宇(中国科学院上海硅酸盐研究所)摘　要　利用T E103单模腔微波烧结系统对S HS制备的AlN粉(添加3%(mass)Y2O3)的加热烧结特征,烧结样品的显微结构进行了研究。

通过适当的保温措施和烧结工艺实现了AlN陶瓷的微波快速烧结。

实验发现在相对较低的测量温度(1600℃)保温4min,样品可达到98.7%的理论密度,S EM和T EM分析表明,试样内部晶粒细小,结构均匀。

关键词　氮化铝,陶瓷,微波烧结1　引 言氮化铝的理论热导是320W/(m・K)[1],大约是铜热导的80%,同时氮化铝有低的介电常数、高电阻、低密度和接近硅的热膨胀系数。

这些特性和一系列潜在的结构应用,使氮化铝陶瓷受到广泛的重视和研究。

通过提高起始原料的纯度,粒子尺寸的分布,改进添加剂和烧结工艺[2],氮化铝陶瓷的热导值被逐步提高,目前报道的最高热导值为260W/(m・K)[3],达到理论值的81%。

一般认为杂质和晶格缺陷,微观结构缺陷等,如氧空位、位错、填隙、晶粒边界等能导致声子散射,从而降低了热导[1]。

强共价键特性使纯AlN甚至在高温下无压烧结难以致密,其致密化一般通过添加碱土氧化物,稀土氧化物或碳化物和氧化物的混合物以液相烧结而实现,同时液相还能把氧固结在晶界上达到纯化AlN晶格的作用,这对提高氮化铝的热导有利[4]。

微波烧结自从70年代被引入陶瓷领域以来,因其独特的烧结机理和特性如整体性加热,升温速度快,热效率高等,而成为一门新型陶瓷烧结技术。

这些特点有利于提高致密化速率并可有效地抑制晶粒生长,因而获得常规烧结无法实现的独特的性能和结构[5]。

许多高技术陶瓷,如氧化铝,氧化锆、碳化硅等,都已成功地采用微波烧结,并显示了性能优于常规烧结,但目前还没有关于氮化铝陶瓷的微波烧结报道。

氮化铝陶瓷的烧结简介及调控摘要：AlN陶瓷以其高的热导率、低的介电常数、与硅相匹配的热膨胀系数等优点，在模块电路、可控硅整流器、大功率晶体管、大功率集成电路等电子器件上的应用日益广泛。

然而AlN共价性强，烧结非常困难，通常使用稀土金属氧化物和碱土金属氧化物添加剂形成液相来促进烧结。

关键词：氮化铝陶瓷烧结烧结助剂Introduction and regulation of sintering of aluminum nitrideceramicsAbstract: Aluminum nitride is being used more widely in electronic device for module circuit,silicon controlled rectifier,high power transistor and high power integrated circuit because of its high thermal conductivity, low dielectric constant and thermal expansion coefficient close to that of silicon. However, AlN is difficult to sinter due to its high covalent bonding. For full densification, rare-earth and/or alkaline earth oxides are often added as sintering aids in the fabrication of A1N ceramics.Keywords: AlN ceramic; Sinter; Conventional sintered目录氮化铝陶瓷的烧结简介及调控 (1)摘要 (1)关键词 (1)1氮化铝陶瓷简介 (3)2氮化铝陶瓷的烧结 (3)3 氮化铝烧结助剂 (5)4 氮化铝陶瓷的应用 (6)4.1电子工业方面 (6)4.2高温耐蚀材料方面 (6)4.3复合材料方面 (6)5 展望 (7)参考文献 (7)1氮化铝陶瓷简介随着信息技术和智能终端设备的飞速发展，大规模集成电路向着高速化、高效率、多功能、小型化的方向发展，各种应用对高性能、高密度电路的需求越来高。

AlN陶瓷0909404045 糜宏伟摘要：氮化铝陶瓷的结构性能，制备工艺即粉末的合成,成形,烧结几个方面详细介绍了氮化铝陶瓷的研究状况，指出低成本的粉末制备工艺和氮化铝陶瓷的复杂形状成形技术是目前很有价值的氮化铝陶瓷的研究方向。

关键词：氮化铝陶瓷制备工艺应用氮化铝(AlN)是一种具有六方纤锌矿结构的共价晶体，晶格常数a＝3.110Å，c=4.978Å。

Al 原子与相邻的N 原子形成歧变的［AlN4］四面体，沿c 轴方向Al-N 键长为1.917Å，另外3 个方向的Al-N 键长为1.885Å。

AlN 的理论密度为3.26g/cm3。

氮化铝陶瓷综合性能优良，非常适用于半导体基片和结构封装材料。

在电子工业中的应用潜力非常巨大。

另外氮化铝还耐高温，耐腐蚀，不为多种熔融金属和融盐所浸润。

因此，可用作高级耐火材料和坩埚材料也可用作防腐蚀涂层，如腐蚀性物质的容器和处理器的里衬等，粉末还可作为添加剂加入各种金属或非金属中来改善这些材料的性能，高纯度的氮化铝陶瓷呈透明状，可用作电子光学器件，还具有优良的耐磨耗性能，可用作研磨材料和耐磨损零件。

1 粉末的制备AlN粉末是制备AlN陶瓷的原料。

它的纯度，粒度，氧含量及其它杂质含量，对制备出的氮化铝陶瓷的热导率以及后续烧结，成形工艺有重要影响。

一般认为，要获得性能优良的AlN陶瓷材料，必须首先制备出高纯度，细粒度，窄粒度分布，性能稳定的AlN粉末。

目前，氮化铝粉末的合成方法主要有3种：铝粉直接氮化法，碳热还原法，自蔓延高温合成法。

其中，前2种方法已应用于工业化大规模生产，自蔓延高温合成法也开始在工业生产中应用。

1.1 铝粉直接氮化法直接氮化法就是在高温氮气氛围中，铝粉直接与氮气化合生成氮化铝粉末，反应温度一般在800~1200℃化学反应式为：铝粉直接氮化法优点是原料丰富，工艺简单，适宜大规模生产。

目前已经应用于工业生产。

但是该方法也存在明显不足，由于铝粉氮化反应为强放热反应，反应过程不易控制，放出的大量热量易使铝形成融块，阻碍氮气的扩散，造成反应不完全，反应产物往往需要粉碎处理，因此难以合成高纯度，细粒度的产品。
