频分复用原理一、频分复用的基本概念频分复用（Frequency Division Multiplexing，简称FDM）是一种多路复用技术，它将多个低速信号合成为一个高速信号在同一通信信道中传输。
在发送端，不同的低速信号经过调制后占据不同的频带宽度，然后将这些带宽叠加起来形成一个宽带信号。
在接收端，通过解调和滤波将各个低速信号分离出来。
二、频分复用的原理1. 多路复用器多路复用器是实现FDM技术的关键设备。
它能够将多个低速信号通过模拟或数字处理技术转换成高速模拟或数字信号，并将这些高速信号按照特定的规律合并到一个宽带载波上进行传输。
在接收端，多路复用器可以将这些混合在一起的高速信号解开并恢复原始信息。
2. 调制与解调调制是指将原始信息转换成适合于传输媒介传输的电磁波形式的过程。
常见的调制方式有振幅调制（AM）、频率调制（FM）和相位调制（PM）等。
解调则是指将接收到的电磁波信号转换成原始信息的过程。
3. 带宽分配在FDM技术中，每个低速信号所占用的带宽是固定的，因此在进行带宽分配时需要考虑每个信号所需的带宽大小。
如果某个信号需要的带宽超过了分配给它的带宽大小，就会造成信号失真或丢失。
4. 滤波在接收端，需要对传输过来的宽带信号进行滤波处理，以便将各个低速信号分离出来。
这可以通过选择性地去除不需要的频段实现。
常见的滤波器有低通滤波器、高通滤波器和带通滤波器等。
三、应用场景1. 电视广播FDM技术可以将多个电视频道混合在一起发送，并在接收端通过解调和滤波将各个频道分离出来。
这种方式被广泛应用于电视广播领域。
2. 电话网络在电话网络中，FDM技术可以将多路电话信号合并到一个传输媒介中进行传输。
这样可以大幅度提高电话网络的通话容量和效率。
3. 数据通信FDM技术也被广泛应用于数据通信领域。
例如，在局域网中，可以使用FDM技术将多个计算机的数据流合并到一个传输媒介中进行传输。
四、优缺点分析1. 优点FDM技术可以将多个低速信号合并到一个高速信号中进行传输，从而提高了传输效率和容量。
频分复用原理一、引言频分复用（Frequency Division Multiplexing，简称FDM）是一种常用的多路复用技术，广泛应用于通信领域。
本文将详细介绍频分复用的原理及其在通信系统中的应用。
二、频分复用原理频分复用是一种将不同信号通过不同的频率进行复用的技术。
它基于频率选择性传输的特性，将多个信号分别调制到不同的载波频率上，再将这些载波频率进行叠加传输。
接收端根据频率选择性地解调出各个信号，从而实现多路信号的同时传输与接收。
频分复用的原理可以简单地理解为将一条传输介质的频率划分为多个子频段，每个子频段用于传输不同的信号。
每个子频段都有一定的带宽，可以容纳特定频率范围内的信号。
通过合理划分和分配频带资源，不同信号可以在同一传输介质上同时传输，相互之间不会产生干扰。
三、频分复用系统频分复用系统由发送端和接收端组成。
发送端将不同的信号经过调制后分别调制到不同的载波频率上，形成多个子信号。
接收端根据事先约定好的频率划分和分配方案，选择性地接收和解调出所需的信号。
3.1 发送端发送端的主要任务是将多个信号进行调制，并将它们分别调制到不同的载波频率上。
常用的调制技术包括幅度调制（AM）、频率调制（FM）和相位调制（PM）等。
通过调制过程，发送端将多个信号转换为高频信号，以便在传输过程中进行复用。
3.2 接收端接收端的主要任务是根据事先约定好的频率划分和分配方案，选择性地接收和解调出所需的信号。
接收端根据载波频率进行解调，将高频信号还原为原始信号。
解调过程与调制过程相反，可以通过逆变、频率解调和相位解调等方法实现。
四、频分复用的优点和应用频分复用作为一种多路复用技术，具有以下优点：1.提高传输效率：频分复用可以将多个信号同时传输，充分利用传输介质的带宽资源，提高传输效率。
2.降低成本：频分复用可以在同一传输介质上传输多个信号，避免了建设多条独立的传输线路，降低了建设和维护成本。
3.灵活性强：频分复用可以根据实际需求进行频率划分和分配，灵活调整不同信号的带宽占用，提高系统的适应性和扩展性。
频分复用的基本原理嘿，朋友！今天咱们来聊聊一个超酷的技术——频分复用。
你可能会想，这是个啥玩意儿啊？别急，听我慢慢给你讲。
我有个朋友叫小李，他在一家通信公司工作。
有一次我去他公司玩，看到那些复杂的设备和线路，我都懵了。
我就问他：“小李啊，这些东西到底是怎么让我们的手机能打电话、上网的呢？”他就开始给我讲频分复用。
简单来说，频分复用就像是住在公寓里的不同住户。
你看啊，一个公寓有很多房间，每个房间都住着不同的人，大家虽然都在这一个大楼里，但各自有各自的空间。
频分复用里的频率就像这些房间。
在通信的世界里，有好多不同的信号要同时传输，比如说你在打电话的语音信号，还有你在刷视频的视频数据信号。
这些信号就像不同的住户，它们不能乱挤在一起啊。
那怎么办呢？就把不同的信号分配到不同的频率范围里去，就像把不同的住户安排到不同的房间。
这就是频分复用的基本思路。
咱再详细说说。
比如说有三个信号，信号A、信号B和信号C。
我们就把信号A放到一个特定的频率段，这个频率段就像是给信号A专门打造的小天地。
信号B呢，就放到另外一个频率段，信号C也有它自己的频率段。
这就好比在一条宽阔的马路上，我们划分出不同的车道，红色的汽车在左边车道跑，蓝色的汽车在中间车道跑，绿色的汽车在右边车道跑。
每个车道上的汽车可以互不干扰地行驶，各个频率段上的信号也能互不干扰地传输。
我当时就问小李：“这听起来是挺好的，可是怎么就能做到把信号准确地放到它该去的频率段呢？”小李笑了笑说：“这就需要一些特殊的设备啦。
”他拿了个类似调制解调器的东西给我看。
这个设备就像是一个超级管理员。
它的工作就是把不同的信号进行调制，让信号能够适应它要去的那个频率段。
这就好比是把一个要去外国旅游的人打扮成那个国家的样子，让他能融入那个环境。
比如说信号A本来是一种原始的信号形式，经过调制解调器这个超级管理员的操作，就变成了适合在它自己频率段传输的信号。
那接收端怎么办呢？总不能接收到一堆乱糟糟的东西吧。
简述频分复用与时分复用的工作原理、特点和应用场景频分复用和时分复用是传输技术中常用的两种方式，它们的工作原理、特点和应用场景都有所不同。
本文将从这三个方面详细介绍这两种技术。
一、频分复用的工作原理、特点和应用场景1. 工作原理频分复用是一种将多个信号通过不同的频率进行分离传输的技术。
它的原理是将多路信号分别调制到不同的载波频率上，然后再将这些频率合并成为一个宽带信号进行传输。
在接收端，再将这个宽带信号分离成多个不同频率的信号，最后进行解调还原原始信号。
2. 特点频分复用的特点是可以在同一条传输线路上传输多路信号，从而提高了传输效率和带宽利用率。
此外，频分复用还可以实现不同传输速率和协议的兼容性，使得不同类型的数据可以在同一条线路上传输。
3. 应用场景频分复用在通信领域有着广泛的应用，例如：（1）电视信号的传输：在有线电视网络中，频分复用技术可以将多个电视信号合并在一起，从而提高了电视信号的传输效率。
（2）移动通信：在移动通信网络中，频分复用技术可以将多个用户的信号合并在一起，从而提高了网络的容量和覆盖范围。
（3）卫星通信：在卫星通信中，频分复用技术可以将多个用户的信号合并在一起，从而提高了卫星的传输效率和带宽利用率。
二、时分复用的工作原理、特点和应用场景1. 工作原理时分复用是一种将多个信号通过不同的时间片进行分离传输的技术。
它的原理是将多个信号在时间上分割成为若干个时隙，然后将这些时隙组成一个宽带信号进行传输。
在接收端，再将这个宽带信号分离成多个不同时间片的信号，最后进行解调还原原始信号。
2. 特点时分复用的特点是可以在同一条传输线路上传输多路信号，从而提高了传输效率和带宽利用率。
此外，时分复用还可以实现不同传输速率和协议的兼容性，使得不同类型的数据可以在同一条线路上传输。
3. 应用场景时分复用在通信领域也有着广泛的应用，例如：（1）电话网络：在电话网络中，时分复用技术可以将多个电话信号合并在一起，从而提高了电话网络的容量和效率。
频分复用技术的基本原理嘿，朋友！你有没有想过，在咱们这个信息大爆炸的时代，那么多的信号是怎么在同一条线路上传输而不互相干扰的呢？这就不得不提到一个超酷的技术——频分复用技术啦。
我给你讲啊，频分复用技术就像是住在公寓里的不同住户。
你看，在一个公寓里有好多间房子，每间房子里住着不同的家庭，大家虽然共用一些设施，但是各过各的生活，互不干扰。
频分复用技术里呢，不同的信号就像是这些不同的家庭。
咱们知道，信号是要在一定的频率范围内传输的。
频分复用技术呢，就是把整个可用于通信的频率范围划分成好多小段的频带。
这就好比把一块大蛋糕切成了好多小块。
比如说，有个广播电台，它的信号可能被分配到某一个特定的频带里，就像这个电台在这块蛋糕上占了属于自己的那一小块。
我有个朋友叫小李，他对这个技术一开始是一头雾水。
我就跟他说：“小李啊，你就想象你在一条超级宽的马路上，这条马路就是整个的频率范围。
现在呢，我们要让不同的车（也就是不同的信号）在这条马路上跑，但是为了不让车撞在一起（信号互相干扰），我们就把马路分成了好几个车道（频带），每辆车只能在自己的车道上跑。
”小李听了之后，眼睛一下子就亮了，说：“哦，原来是这样啊，感觉还挺简单的嘛！”在实际的通信系统里，每个频带都有自己对应的信号源。
这就像每个车道上的车都有自己的出发地一样。
这些信号源产生的信号就被调制到自己所属的频带上。
调制呢，就像是给信号穿上了一件特定频率的“衣服”，这样它就可以在属于自己的频带里欢快地“奔跑”啦。
那接收端怎么办呢？接收端就像是交通警察在路口检查车辆一样。
它会根据不同的频带来区分不同的信号。
比如说，有个设备专门接收某个特定频带的信号，它就只对这个频带的信号进行处理，其他频带的信号就像是其他车道上的车，它根本就不理会。
这就保证了每个信号都能被准确地接收和还原。
再举个例子吧，就像电视台。
不同的电视台使用不同的频带进行信号传输。
你在家打开电视的时候，你能选择不同的频道，每个频道就对应着一个频带。
实验四多路信号的复用与解复用一、实验目的了解多路信号的复用与解复用原理，能使用Systemview对多路信号建立模型并对其进行仿真分析。
二、实验原理数据通信系统或计算机网络系统中,传输媒体的带宽或容量往往会超过传输单一信号的需求,为了有效地利用通信线路,希望一个信道同时传输多路信号,这就是所谓的多路复用技术(MultiplexiI1g)。
采用多路复用技术能把多个信号组合起来在一条物理信道上进行传输,在远距离传输时可大大节省电缆的安装和维护费用。

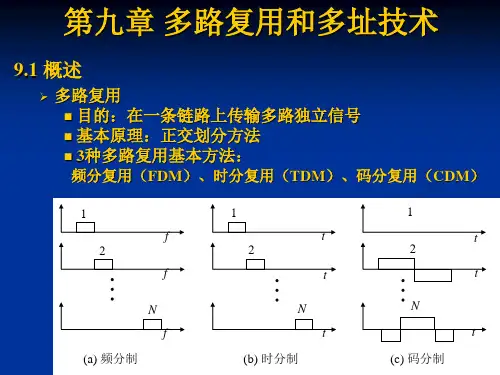

频分多路复用FDM (Frequency Division Multiplexing)和时分多路复用TDM (Time Di-vision MultiplexiIIg)是两种最常用的多路复用技术。
(FDM) 频分复用按频谱划分信道，多路基带信号被调制在不同的频谱上。
因此它们在频谱上不会重叠，即在频率上正交，但在时间上是重叠的，可以同时在一个信道内传输。
在频分复用系统中，发送端的各路信号m1(t)，m2(t)，…,mn(t)经各自的低通滤波器分别对各路载波f1(t)，f2(t)，…，fn(t)进行调制,再由各路带通滤波器滤出相应的边带（载波电话通常采用单边带调制），相加后便形成频分多路信号。
在接收端，各路的带通滤波器将各路信号分开，并分别与各路的载波f1(t)，f2(t)，…，fn(t)相乘，实现相干解调,便可恢复各路信号,实现频分多路通信。
为了构造大容量的频分复用设备，现代大容量载波系列的频谱是按模块结构由各种基础群组合而成。
根据国际电报电话咨询委员会(CCITT)建议,基础群分为前群、基群、超群和主群。
①前群，又称3路群。
它由3个话路经变频后组成。
各话路变频的载频分别为12，16，20千赫。
取上边带，得到频谱为12～24千赫的前群信号。
②基群,又称12路群。
它由4个前群经变频后组成。
各前群变频的载频分别为84，96，108，120千赫。
取下边带，得到频谱为60～108千赫的基群信号。
摘要数据通信系统或计算机网络系统中，传输媒体的带宽或容量往往会超过传输单一信号的需求，为了有效地利用通信线路,希望一个信道同时传输多路信号，这就是所谓的多路复用技术(Multiplexing)。
采用多路复用技术能把多个信号组合起来在一条物理信道上进行传输，在远距离传输时可大大节省电缆的安装和维护费用。
频分多路复用FDM (Frequency Division Multiplexing)和时分多路复用TDM (Time Division Multiplexing)是两种最常用的多路复用技术。
时分多路复用（TDM）是按传输信号的时间进行分割，它使不同的信号在不同的时间内传送，将整个传输时间分为许多时间间隔（Slot time，TS，又称为时隙），每个时间片被一路信号占用，适用于媒体数据速率容量超过要传输的几路数字信号总速率的情况。
此次课程设计利用MATLAB/Simulink仿真软件实现对时分多路复用系统的模拟仿真，达到对输入信号实现复用和解复用的效果。
关键词：多路复用；解复用；系统仿真目录前言 (1)一、基本原理 (2)1.1多路复用技术 (2)1.2时分多路复用技术概述 (2)1.3TDM系统组成及工作原理 (3)1.4时分复用中的同步技术原理 (3)1.2.1位同步原理 (4)1.2.2帧同步原理 (4)1.2.3 载波同步原理 (4)1.2.4网同步原理 (4)二、模块简介 (6)2.1设计思路 (6)2.2 MATLAB概述 (6)2.3 Simulink简介 (6)2.4时分多路复用系统的基本原理 (7)三、时分复用系统仿真模型 (10)3.1 Simulink仿真框图搭建 (10)3.2 Subsystem/Subsystem1结构框图 (10)3.3参数设置 (11)3.4仿真结果及分析 (13)总结 (17)致谢 (18)参考文献 (19)前言在实际的通信系统中，经常需要在两地之间同时传送多路信号。
第7章 复用技术 183用户的空间辐射能量，每一用户的反向链路将得到改善，并且需要更少的功率。
用于基站的自适应天线，可解决反向链路的某些问题。
不考虑无穷小波束宽度和无穷大快速搜索能力的限制，自适应式天线提供了最理想的SDMA ，提供了在本小区内不受其他用户干扰的唯一信道。
在SDMA 系统中的所有用户将能够用同一信道在同一时间双向通信。
而且一个完善的自适应式天线系统应能够为每一用户搜索其多个多径分量，并且以最理想方式组合它们，收集从每一用户发来的所有有效信号能量，有效地克服了多径干扰和同信道干扰。
SDMA 是目前多种利用来自无线通信系统中天线阵列数据方法中较先进的一种方法。
在基站中，SDMA 不断调整无线环境，为每一用户提供优质的上行链路和下行链路信号。
在网络中，这种先进的基站性能可以用来增加基站覆盖范围，从而降低网络成本，提高系统容量，以实现频带的利用率。
SDMA 可以与任何空间调制方式或频段兼容，因此具有巨大的实用价值。
7.6 各种复用技术在通信系统中的应用各种复用技术在通信系统中得到广泛应用，以下仅介绍几种典型的应用方式。
7.6.1 频分复用的应用频分复用系统的最大优点是信道利用率高，复用的数路多，分路方便。
频分复用技术是模拟通信系统采用的主要方式之一，通常应用于模拟电话系统、无线电广播、有线电视传输及微波通信系统。
1．模拟电话系统中的应用在模拟电话系统中，语音信号的最高频率 f H 为3 400Hz ，防护带 f g 为600Hz 。
当多个通路被复用在一起时，每个通路分配的带宽为 4 000Hz 。
因此，在调制时，每路载波频率的间隔为4 000Hz 。
2．有线电视传输系统中的应用有线电视传输系统采用频分多路复用方式，在一条线路上传输几十套乃至上百套电视节目，交互式电视系统还需要划分出上行和点播电视频段。
为使各路电视信号相互独立、互不干扰，每路信息必须占用独立频道带宽，模拟电视频道带宽 B 为8M （包括信息带宽和防护带），当线路上需要传输 N 套电视节目时，线路总带宽必须大于N ×B 。
