下载文档原格式
检查图纸数量是否正确，确定数量正确开始分析图纸。
分析建筑图，以立面（1轴开始为南立面，反之为北立面；A轴开始为东立面，反之为西立面）→剖面→平面→节点的顺序，不懂的构件标记，作图时解决。
一、新建工程1、工程名称注意计算规则，一经确定，无法修改，因此要看图纸要求的图集，如图纸没有明确标明的，可以咨询有关人士。
汇总方式需要注意的是，按外皮计算长度会长，中心线计算会短（自行考虑）。
2、工程信息设防烈度手动无法输入，只能选择。
檐高的高度确定为：从室外地坪开始，到结构板的顶标高，不能包含屋面做法。
其中，超出屋面结构板部分的电梯间、亭台楼阁等不计入檐高。
阶梯式建筑物（有高低不平的屋面结构板）按高层建筑的结构板顶标高计算檐高。
（只适用于平屋面）。
抗震等级一般在结构图，假如图纸没有给定抗震等级，可以只修改设防烈度以及檐高，按软件默认的抗震等级即可。
3、比重设置A6钢筋的比重改为0.26，即A6.5的钢筋比重，因为现场用的A6的钢筋直径为6.5.4、新建楼层首层底标高需要注意，不是室外地坪标高，也不是建筑标高，结构标高需要扣除建筑地面做法厚度。
建筑地面做法厚度可以在建筑总说明中找，没有的话，去结构图中找到柱表（剪力墙结构一样）。
各楼层高度柱表中均有表示。
地下楼层点基础层，点添加楼层。
其中有一列为板厚，这个影响的是绘图过程中，新建板构件时软件默认的板厚，可不调整。
基础层的层高可以根据绘图的简易程度确定，不影响最后的工程量。
楼层默认钢筋设置，抗震等级一般不用改（筏板基础除外，因为一般甲方会把筏板基础改成非抗震的计算），主要更改砼标号以及保护层厚度，在结构总说明中会给出相关信息。
剪力墙包含墙身、柱（暗柱、端柱）。
梁（连梁、暗梁、边框梁），因此墙柱、墙梁的保护层以及砼标号同剪力墙。
另外，楼梯的保护层以及砼标号无法在这里设置，要在单构件中单独修改保护层以及锚固设置。
二、工程绘制以先地上，后地下，先主体，后二次的顺序依次绘制，计算设置最后统一修改，对量时，一般会先对没有更改过计算设置的工程量。
1、在楼层管理当中，基础层的层高应如何定义？答：1）、基础底板的高度；2）、如果没有地下室时从0.00开始定义。
2、在实际工程中基础次梁与基础主梁相交时，相交节点是不布置箍筋的。
软件可以正确处理吗？答：在基础梁的属性中可选择箍筋是否贯通，这样就可以直接处理了。
3、在实际工程中，独立基础中有上下两层钢筋，软件应如何处理？答：软件在横向受力筋和纵向受力筋的下方都提供了关于上下部配筋信息不同的处理方法，斜杠前表示下部，斜杠后表示上部；当上下部钢筋弯折长度不同时，可在独立基础的计算设置中第17和18项进行调整；注意：此处理情况适用于同截面内上下不同配筋的情况。
4、图纸设计时要求当独立基础的长度和宽度大于2500时，钢筋是交错布置的，软件应如何处理？答：在独立基础的计算设置中软件按照“简明钢筋混凝土结构构造手册”的要求增加选项，自动按此进行计算；另外，如果图纸要求的独立基础长度和宽度是其他数值时，也可在计算设置当中第14条进行调整。
5、在实际工程中，独立基础平面不是矩形的，是异形的，软件能否处理？答：软件在建立构件时新增加了异形独立基础和自定义独立基础两个子类型，都可以来处理平面异形的独立基础。
对于钢筋的配筋方向与软件黙认不同的情况时，软件还提供了调整配筋方向功能，可根据不同要求进行调整。
6、在图形软件里绘制的参数化独立基础为什么导不到钢筋软件里？答：因为以前独立基础中只有矩形独立基础，新版软件在独立基础构件下新增参数化独立基础、异形独立基础、自定义独立基础，这样钢筋图形互导的问题就不存在了。
7、条形基础中分布筋我不想让它通算，应如何处理？答：软件在计算设置中增加了条基L形相交时分布筋是否贯通的选项，只要选择即可。
8、请问条形基础的受力筋根数软件是如何计算的？答：软件有相应的黙认原则，当与您手工计算不一致时可查看其计算设置。
对于条形基础的受力筋根数软件在计算设置第7条中有相应的选项，进行选择即可。
9、在平法图集基础中柱的箍筋是单肢箍，不需要复合箍，在软件中应如何处理？答：在基础建立柱子时，柱箍筋的肢数自动会黙认为2*2的，即单肢箍。
一、钢筋抽样1.新建工程时计算规则选择11G或者03G平法，一旦选择后就不可转换。
2.工程设置中的比重设置：是否将φ6的钢筋比重改成φ6.5的,没有要求则不改变。
3.巧用F4、F3、shift+F3键（1）F4改变构件插入点（红色点为插入点的位置）。
（2）F3是构件左右翻转。
（3）F3是构件左右翻转。
4.当CAD图纸比例不是1：1时，在导入广联达软件时，导入的比例直接输入（图上距离/标注距离）。
5.当变截面梁的边不对齐一边的时候，在原位标注中的“距左边线距离”中改变数值即可。
6.在识别梁过程中，提取梁标注时直接采用“自动提取梁标注”即可，可不用将集中标注、原位标注分别提取。
7.主次梁相交处附加箍筋处理方法：（1）在绘图之前在工程设置的计算设置中输入相应数据即可（在梁由粉红色变成绿色之前操作，否则无效）；（2）在梁截面中找到“自动生成吊筋”，输入相应数据即可（慎用“整楼生成”。
）8.遇到不知道该如何输入钢筋信息时，可以借助单构件输入中的“平法输入”。
在构件管理中添加需要查的构件，如梁→点击→查看相应的钢筋输入方式，。
9.桩承台钢筋：定义绘制完桩承台后，在红圈内要选中“单元”，不可选“整体”→选中要布置钢筋的桩承台→右键→按照提示操作即可。
10.基础层纵向构件不需要调整标高，软件会自动调整，但是纵向构件一定要建立在基础构件上。
11.在新建工程时要特别注意下图中红圈内的信息：12、在楼层设置中，特别注意下图红圈中的内容，严格按照图纸信息输入：13、当所需计算的层数不是首层时，不要让所在层下面的层数为空，比如本次例子用的是5层，要将5层工程量复制至4层，否则柱子的量会有偏差。
14、反查构件工程量时，可查看编辑钢筋、钢筋三维、属性等：编辑钢筋界面属性界面，15、梁构件输入时要特别注意三点：（1）支座的设置：在识别原位标注前一定要按照图纸要求正确设置支座，当所有梁都识别完毕成粉显是，进行梁跨校核，当软件中构件出现红显时，一定要先调整支座跨数再进行下一步；（2）同跨中箍筋要求不一致时的处理方法：①手算此梁箍筋根数，软件中汇总计算完以后在“编辑钢筋”列表中手动输入箍筋的信息，锁定，重新汇总即可，如图所示：→→②手算此梁箍筋根数、长度，选中要修改的梁，点击原位标注，在原位标注的“其它钢筋”中输入箍筋信息，如图所示：→将需要修改跨的箍筋信息删掉，在其它箍筋中输入手算好的钢筋信息即可。
广联达钢筋抽样GGJ系新规则交底背景介绍钢筋是建筑行业常用的一种材料。
在建筑中，钢筋作为建筑结构的支撑材料，承载着楼房的重量和承受着自然灾害的冲击。
由于其重要性，对钢筋品质的保证显得尤为重要。
因此，钢筋抽样检测也就成为了一项必不可少的工作。
作为国内知名的软件开发商，广联达在开发管理信息系统方面拥有着强大的实力。
其开发的GGJ系列钢筋抽样管理软件也因其实用性和高效性受到了广大建筑企业的青睐。
为了更好地保障钢筋品质，广联达在最近推出了新规则，成为了业内公认的标准之一。
在本文中，我们将详细介绍广联达钢筋抽样GGJ系新规则的内容和实施细节。
新规则内容广联达钢筋抽样GGJ系新规则主要包括以下三个方面：1.钢筋抽样标准新规则细化了钢筋抽样标准，明确规定了钢筋抽样的具体数量和抽样时机。
其中，抽样数量根据钢筋的数量和批次不同而有所区别，一般按照每200根为一批次进行抽样。
抽样时机也非常关键，一般是在钢筋到达仓库后的48小时内进行。
2.抽样标记为了确保抽样过程的真实性和抽样结果的准确性，新规则对钢筋的抽样标记也进行了规定。
每一批次的钢筋抽样需要进行标记，并且将其与抽样单相对应。
采用喷码方式进行标记，确保标记不易拆除、模糊或遮盖。
3.数据采集新规则进一步完善了数据采集方式。
除了抽样基本信息外，还需要记录抽样钢筋的批次号、规格、强度等参数。
在采集数据时，需要保证数据的准确性和及时性，尤其是在抽样结束后，需要对数据进行全面的汇总和分析。
实施细节在实施新规则时，需要注意以下细节：1.抽样人员应专人负责，并经过专业培训。
同时，新规则规定抽样人员应当穿戴符合要求的防护设备，确保抽样过程安全可靠。
2.新规则要求建立钢筋抽样台账，记录钢筋抽样的基本信息、标记信息以及数据采集结果。
3.新规则需要建立抽查机制和质量监管机制，确保所有抽样数据的真实性和准确性。
抽查机制可以对抽样数据进行随机抽查，质量监管机制可以对每个批次的钢筋进行质量检测，并对抽样结果进行综合分析。
广联达钢筋算量1、绘制顺序：首层---地上层—地下层----基础层可以在首层绘制完成后复制至其他楼层工程设置中：钢筋损耗模板为不计算损耗，按外皮长度计算(不考虑弯曲调整值)2、附加项的含义：在某个属性后的附加项标记后，该项属性就会出现在名称中3、基础层高从基础底（垫层顶）至首层地面标高，当基础底不在一个标高时，选取的底标高尽可能包含最多的基础构件，图形、钢筋均可以结构标高为准。
4、挖土深度：从垫层底至设计室外地坪标高5、6、板负筋平法标注长度为支座中心线向跨内的伸出长度。
7、设置的楼层标高为结构标高，结构一层底标高为-0.100，建筑一层底标高为：0.000，窗标高为+0.900，在软件中是输入窗距地1000mm 门距地高度依然为零。
8、钢筋中只在顶层判断边角柱，柱子的纵筋在输入的时候，是输在全部纵筋里头，这样的话即使判断了边角柱，软件也无法区分哪边是内侧哪边是外侧。
建议对于框架柱的纵筋还是按照角筋和中部钢筋分开输入。
基础梁集中标注前面为下部通长筋，后面为上部通长筋9、图形中在工程设置中需调整脚手架起始标高及钢丝网片的设置。
10、独立及条基等添加定额时只需添加在单元中即可，基础墙立面及平面防潮层，工程量表达式应使用墙长*墙高或墙长*墙厚11、板洞绘制时，先绘制在轴线交点处，然后选中用移动功能偏移到图示位置。
一、基础层高及板厚的确定钢筋算量：指地下室地面至基础垫层（顶）的距离板厚指的是：楼板的厚度有地下室时基础层的层高：地下室单建一层，在楼层编码中写-1，再楼层排序，把地下室的层高输入进去，高度从地下室地坪至首层地坪，把基础层的层高输入进去，高度为基础底标高到地下室地坪标高的高度就可以了，地下室的构件要放到地下室中来画。
基础层的层高在图形算量中按首层地面或地下室地面建筑标高的尺寸到基础底部最低处的距离为基础层层高，在钢筋算量中还要扣首层地面或地下室地面的装修做法的厚度。
无地下室时，还要考虑是否建立-1层，其决定因素就是地下室是否有基础梁以及基础梁的标高与基础标高是否存在高差，如果基础层里没有基础梁，基础层可设置为基础底至基础顶的高度这样设置是为了保证柱子箍筋根数计算的正确性，在有些基础层内的梁并不是纯粹的基础梁，而是楼层里的框架梁，在梁内以及基础顶面是全加密的，且此梁的配筋是按楼层框架梁来设置的再有就是，如果有些工程里规定了基础顶到首层结构的这段标高里，柱子箍筋的钢筋信息极有可能与首层柱子的箍筋信息不一致，这个时候就应该还要建立-1层了二、属性编辑器带括号的是软件自动生成的数字，你如果想修改某个属性就得把括号去掉，如果不去掉只修改里面的数字，相当于属性值没有修改，缺省属性，即带小括号的属性值。
钢筋只有主体柱，梁，板，基础可以钢筋三围。
其他的编辑钢筋查看。
一、新建向导1、工程名称：按照实际输入2、计算规则：按照图纸要求选择，绝对不能选错。
进入软件之后无法调整。
3、损耗模板：按照章节说明中损耗率。
软件中损耗模板选择不计算损耗，直接出净用量。
组价时在乘损耗率。
4、报表类别：按照地区选择5、计算方式：按照默认选择按照外皮计算（有时甲方会要求按照中心线长计算）6、抗震等级：由设防烈度、檐高、结构类型决定。
抗震等级如果图纸给定直接按照图纸决定，若无规定则根据设防烈度等因素判断。
7、钢筋比重：由于市面上已经没有圆6的钢筋，均采用圆6.5.所以应当将圆6.5的钢筋容重复制到圆6上。
绘图输入时则无需调整钢筋直径。
圆8=0.8*0.8*0.617二、工程设置1、搭接设置：1）定尺长度：隔多远一个接头。
按照定额章节说明调整（如果实际工程有要求则按照实际要求调整）。
一二三级，柱墙均需要调整。
2）连接形式：按照图纸中要求调整连接形式，若采用机械连接。
为了套用定额时划分清楚，接头形式选择锥螺纹连接。
三、导入图形工程文件—导入图形工程—选择需要导入的图形文件—按照图形层高导入—选择所有楼层及构建。
四、添加钢筋信息1、为了防止定义钢筋时丢失构建、按照楼层顺序分项定义。
每层定义钢筋信息前先查看该楼层包含的构建（F3）。
按照顺序逐项定义，避免丢失。
2、柱：1）按照图纸要求定义纵向钢筋及箍筋。
柱类型不用调整。
2）根据图纸要求修改加密区、和节点（一般不用修改）3）适用构建中复制，将已经定义好的钢筋信息复制到其他楼层。
4）通过汇总计算—查看钢筋三维—查看软件钢筋计算方法。
5）顶层需要自动判断边角中柱。
3、梁1）按照图纸输入集中标注信息。
2）选择梁-右键-原位标注-按照图纸输入原位标注信息。
3）梁编号一样的，只需定义一道梁的钢筋信息。
定义完成后，右键—应用到同名梁，应用完成后，需要查看其它梁标注信息是否合理。
如果标注起始跨于实际不符时《选择梁-右键-原位标注-调换起始跨》4）钢筋编号一样时绝对不允许断开。
广联达钢筋抽样软件的使用(我的笔记)广联达钢筋抽样软件的使用（我的笔记）１.直接输入结构类型，设防烈度，檐高，软件可自动识别抗震等级；２.要及时保存工程；３.若软件中设置的钢筋是圆6，但实际中市场上没有圆6钢筋，只有圆6.5，则在软件中设置比重时，设置成圆6.5即可；4.基础层层高：指基础底标高至首层结构底标高的距离；5.-1层层高是相对值，不能为负数；6.楼上部分先点击首层然后不断插入楼层；地下部分则点击基础层不断插入楼层；7.画辅助轴线的几种方法（1）点角：顺时针为正值，逆时针为负值（辅助轴线至基准线的转向）；（2）转角：圆弧中的半径（画直线）；（3）三点：利用三点画弧；（4）圆心、起点、终点辅轴，确定圆心、起点和终点画弧；（5）圆形辅轴：两点画圆，确定圆心和半径；另一种方法，鼠标点击确定圆心，然后移开圆心位置，按shift同时鼠标左键，显示输入半径，输入半径即可；8.修剪轴线，点击修剪轴线，点击要修剪的轴线段，略在断点位置点击要剪掉的段，则该段就会被剪掉；9.折线修剪轴线，点击第一点、第二点........最后再点击第一点，组成一个闭合多边形，则多边形内的轴线就会被剪掉；10.拉框修剪轴线：先点击拉框修剪轴线，然后拉框选择即可；11.恢复轴线：选择被修改过的轴线点击即可；12.修改轴距：若修改1轴――2轴的轴距，则必须点击选择2轴，选择后者；13.点击修改轴号位置，点击选择一条轴线，鼠标右键确认；14.若柱的位置不在轴线或轴线的交点上，则shift+左键即可（点击离柱位置最近的轴线交点）；15.镜像：点击镜像按钮，点击一点为框选起点，再点击一点确定框选范围（对角点），右键确认，继续点击一点为镜像线起点，再点击一点为镜像线的第二点，即可；16修改构件：选择要修改的柱点击右键，显示右键菜单，点击修改构件图元名称；另一种方法：选择要修改的图元，点击属性，在菜单中修改即可；17.其他楼层构件的绘制（复制）楼层――复制选定图元到其他楼层――批量选择――选择构件――右键确认；18.把KZ-3复制至第三层，定义――从其他楼层复制构件――选择首层――选择柱子――确定――选择KZ-３――点击绘图点击KZ-3的位置即可；（定义界面的复制是复制构件的，绘图界面的复制是复制图元的）19.ctrl+enter（或左键）换回俯视状态，也可直接点击俯视按钮；20.F4键改变插入点（确定柱的位置）；21.ctrl+左键画偏心柱；22.要使梁与柱对齐，开启（点击）顶点，F4插入点即可；23.若是梁已画成，点击梁，然后右键选择单对齐，继续点击柱的外边线，再点击要与柱对齐的梁的外边线即可；24.套价时，要想把首层柱的做法复制到其他楼层，可点击做法刷。

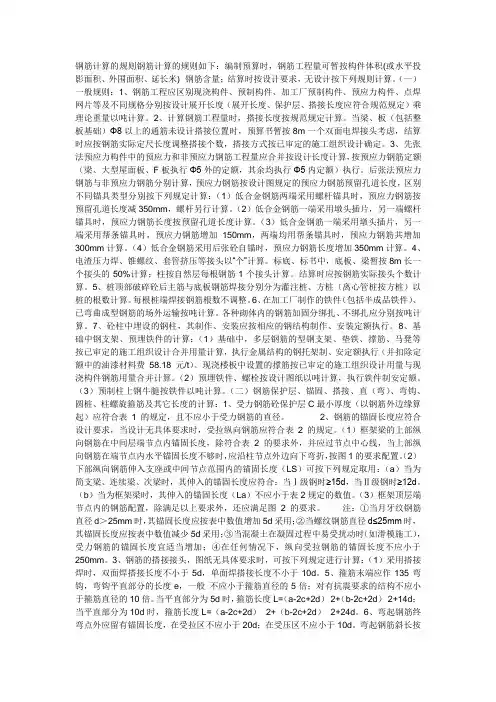

钢筋计算的规则钢筋计算的规则如下：编制预算时，钢筋工程量可暂按构件体积(或水平投影面积、外围面积、延长米)×钢筋含量；结算时按设计要求，无设计按下列规则计算。
（一）一般规则：1、钢筋工程应区别现浇构件、预制构件、加工厂预制构件、预应力构件、点焊网片等及不同规格分别按设计展开长度（展开长度、保护层、搭接长度应符合规范规定）乘理论重量以吨计算。
2、计算钢筋工程量时，搭接长度按规范规定计算。
当梁、板（包括整板基础）Φ8以上的通筋未设计搭接位置时，预算书暂按8m一个双面电焊接头考虑，结算时应按钢筋实际定尺长度调整搭接个数，搭接方式按已审定的施工组织设计确定。
3、先张法预应力构件中的预应力和非预应力钢筋工程量应合并按设计长度计算，按预应力钢筋定额（梁、大型屋面板、F板执行Φ5外的定额，其余均执行Φ5内定额）执行。
后张法预应力钢筋与非预应力钢筋分别计算，预应力钢筋按设计图规定的预应力钢筋预留孔道长度，区别不同锚具类型分别按下列规定计算：（1）低合金钢筋两端采用螺杆锚具时，预应力钢筋按预留孔道长度减350mm，螺杆另行计算。
（2）低合金钢筋一端采用墩头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算。
（3）低合金钢筋一端采用墩头插片，另一端采用帮条锚具时，预应力钢筋增加150mm，两端均用帮条锚具时，预应力钢筋共增加300mm计算。
（4）低合金钢筋采用后张砼自锚时，预应力钢筋长度增加350mm计算。
4、电渣压力焊、锥螺纹、套管挤压等接头以“个”计算。
标底、标书中，底板、梁暂按8m长一个接头的50%计算；柱按自然层每根钢筋1个接头计算。
结算时应按钢筋实际接头个数计算。
5、桩顶部破碎砼后主筋与底板钢筋焊接分别分为灌注桩、方桩（离心管桩按方桩）以桩的根数计算。
每根桩端焊接钢筋根数不调整。
6、在加工厂制作的铁件（包括半成品铁件）、已弯曲成型钢筋的场外运输按吨计算。
各种砌体内的钢筋加固分绑扎、不绑扎应分别按吨计算。
广联达钢筋软件计算注意事项1、基层不画柱，只要将上一层柱底标高修改为基础顶标高，同样可以计算出基础的插筋。
但是如果将其他属性当中的设置为插筋改为纵筋锚固则计算结果将不同，钢筋为绑扎搭接时则纵筋锚固少计算量。
2、在梁的原位标注当中，如果将梁的跨中钢筋输入时没有带括号，而且此跨没有左右标注那么此跨会按梁上部钢筋计算在本跨左右支座处锚固。
3、当梁钢筋采用绑扎搭接时，箍筋应按40页的加密区加密。
但是软件没计算。
4、框支梁负筋，软件在计算二排负筋时是按一般框架梁1/4L计算的，而图集要求不管几排均按1/3L计算，需手工处理。
可以通过选中构件修改计算设置当中的第三项解决。
5、框支柱纵筋按能通则通的原则部分延伸至上层剪力墙楼板顶，需在计算式里修改。
在顶层时其边柱及角柱软件只加了一个锚固长度，而图集要求是锚入梁板内一个锚固长度，需手工处理。
6、同一柱有不同的竖向钢筋直径，若有采用绑扎搭接的钢筋时，绑扎的加密间距按小钢筋的5d与100取小值计算，要修改广联达计算式，注意若基础层未画相应构件时，底层的箍筋的加密要修改。
7、在1142版本当中如果对顶层柱不作#号的标识，只是自动判断边角柱同样可以在软件中自动计算外侧钢筋与内侧钢筋。
*号用在变截面柱当中8、梁上柱软件在计算时有问题，平法图集上柱插筋在梁里的弯折为12D但是软件当中是按基础当中柱的弯折计算的。
但是箍筋计算是正确的。
9、在剪力墙当中，对于拐角处的剪力墙，拐角处没有暗柱，墙用直线画不合并，计算的钢筋量大些，如果将墙合并则计算的钢筋量小一些。
如果拐角处有暗柱、端柱则计算结果相同。
10、针对下图：剪力墙在拐角处有端柱，端柱与墙没有对齐此时剪力墙的水平钢筋伸到柱对边大于LAE 时，内侧的钢筋不用弯锚，直锚就可以了，但是外侧的钢筋根据平法仍然需要外侧钢筋连续通过。
但是软件同时也将外侧钢筋直锚了。
如果将同一个端柱与墙对齐则，柱就会将外侧钢筋通过去。
如下图绘制；11、对于剪力墙为丁字型的，当有暗柱、端柱时，剪力墙合并则工程量小一些，剪力墙分为几段画则工程量会大些。
检查图纸数量是否正确，确定数量正确开始分析图纸。
分析建筑图，以立面（1轴开始为南立面，反之为北立面；A轴开始为东立面，反之为西立面）→剖面→平面→节点的顺序，不懂的构件标记，作图时解决。
一、新建工程1、工程名称注意计算规则，一经确定，无法修改，因此要看图纸要求的图集，如图纸没有明确标明的，可以咨询有关人士。
汇总方式需要注意的是，按外皮计算长度会长，中心线计算会短（自行考虑）。
2、工程信息设防烈度手动无法输入，只能选择。
檐高的高度确定为：从室外地坪开始，到结构板的顶标高，不能包含屋面做法。
其中，超出屋面结构板部分的电梯间、亭台楼阁等不计入檐高。
阶梯式建筑物（有高低不平的屋面结构板）按高层建筑的结构板顶标高计算檐高。
（只适用于平屋面）。
抗震等级一般在结构图，假如图纸没有给定抗震等级，可以只修改设防烈度以及檐高，按软件默认的抗震等级即可。
3、比重设置A6钢筋的比重改为0.26，即A6.5的钢筋比重，因为现场用的A6的钢筋直径为6.5.4、新建楼层首层底标高需要注意，不是室外地坪标高，也不是建筑标高，结构标高需要扣除建筑地面做法厚度。
建筑地面做法厚度可以在建筑总说明中找，没有的话，去结构图中找到柱表（剪力墙结构一样）。
各楼层高度柱表中均有表示。
地下楼层点基础层，点添加楼层。
其中有一列为板厚，这个影响的是绘图过程中，新建板构件时软件默认的板厚，可不调整。
基础层的层高可以根据绘图的简易程度确定，不影响最后的工程量。
楼层默认钢筋设置，抗震等级一般不用改（筏板基础除外，因为一般甲方会把筏板基础改成非抗震的计算），主要更改砼标号以及保护层厚度，在结构总说明中会给出相关信息。
剪力墙包含墙身、柱（暗柱、端柱）。
梁（连梁、暗梁、边框梁），因此墙柱、墙梁的保护层以及砼标号同剪力墙。
另外，楼梯的保护层以及砼标号无法在这里设置，要在单构件中单独修改保护层以及锚固设置。
二、工程绘制以先地上，后地下，先主体，后二次的顺序依次绘制，计算设置最后统一修改，对量时，一般会先对没有更改过计算设置的工程量。
当考虑某个构件可不可以画在某一个楼层，或者分层画，或者其他时，要看三个方面：钢筋、混凝土，模板。
CAD图纸导入在绘图界面，构建列表的最下面，CAD草图，添加图纸，之后进行图纸分割，图纸的名称可以点击分割的图纸的名称进行添加。
（一）、主体结构1、轴网如果轴网中有相同轴距的轴线，可以直接输入轴距*个数，但是需要注意的是，输入时下面不能有空白的轴号存在，如果有下面有空白的轴号，软件会默认为在进行四则运算。
如果上下轴号以及左右轴号不对称，直接按图纸输入，输入完之后，选择轴号自动排序，在绘制轴网。
2、柱柱要分层绘制，涉及到提量分层提量以及土建中的超过3.6m每增加1m的超高模板增加费。
软件中间距“@”可以用“-”代替，“Shift+构建代码（例：柱代码z）”显示或隐藏构件名称，柱直接点画轴网相交位置，有偏移需要调整位置的，点“查改标注”，直接修改即可。
3、剪力墙新建构件，名称区分墙厚，单独列出电梯井壁墙，方便后期套项。
需要区分内外侧钢筋的，注意区分，内外侧钢筋端部计算方式不同，注意拉筋信息。
当层顶的墙需要打断调整标高时，调整完标高之后记着合并。
异形暗柱位置补一截剪力墙，单独修改墙厚。
剪力墙端头，或者T字形、十字形相交的位置一般都会有暗柱，如果绘制过程中发现没有，一般绘制错误，更正。
4、暗柱新建构件，选择新建参数化暗柱，更改为图纸相同名称，进入界面编辑。
删除全部钢筋。
布置角筋时，根数随便输入；布置边筋，单边有几根输入几根，箍筋用矩形，拉筋矩形点两个点，箍筋信息画之前修改好。
可以在截面编辑界面空白地方右击，选择显示标注查看钢筋信息。
端柱以异形暗柱绘制，为方便后期导入土建套项。
异形暗柱新建异性暗柱，定义网格，以从左到右，从下到上的顺序输入距离，中间以逗号隔开，定义完成点击确定，直接进入钢筋编辑界面。
不删除钢筋，看哪里缺钢筋，在哪里补充钢筋，补充好之后，修改纵筋以及箍筋信息。
点画暗柱，“F4”更改插入点，“F3”左右翻转构件，“shift+F3”上下翻转构件，以上三个方式可以结合“旋转点”绘制。
5、连梁新建连梁以“构件”→“连梁表”新建，连梁表的页面设置在新建构件之前调整，新建构件之后无法调整。
当图纸说明给出“连梁侧面钢筋同剪力墙水平钢筋”时，连梁侧面钢筋信息不用输入，但是拉筋信息要输入，因为剪力墙的拉筋不会进入连梁，拉筋输入格式按照软件默认格式。
相同的连梁编号有不同楼层不用钢筋信息的，点击新建梁层，楼层号输入以“~”连接。
完成之后点“生成构件”，确定，完成，绘制。
如果有CAD图存在的前提下，连梁不能画到剪力墙/暗柱边。
顶层连梁涉及到连梁锚入剪力墙的钢筋要有箍筋，所以顶层连梁一定要在连梁的其他属性中，“顶层连梁”改为“是”。
6、梁在梁的集中标注中，“；”前的是上部通长筋，后面的下部通长筋；“+”同一排但是不同信息的钢筋，前面的角筋，后面的中间钢筋；“/”表示分排布置，但是同为上不通长或者下部通长；“（）”中的为架立筋（架立箍筋）；KL1（2a）表示框架梁1梁跨一端悬挑，KL1（3b）表示框架梁1三跨两端悬挑。
新建梁的时候不要执着于图纸上的梁编号，按照从上到下，从左到右的顺序依次查找，有集中标注的就新建，之后在构建列表任意地方右键，“排序”→“按名称”。
基础连系梁在梁中。
如果图纸中某个位置有梁，但是没有集中标注，可以找当前图纸的节点图。
如果是剪力墙结构，在绘制梁之前，一定要改计算设置的“梁以平行相交的墙为支座”改为“是”。
绘制梁，剪力墙结构中，如果有CAD图，梁不能画在剪力墙/暗柱边。
在没有原位标注，即梁在粉色的状态下按图纸调整梁的位置，“单对齐”“偏移”“延伸”，注意延伸，四周以及中间的梁都要延伸到相互的中线。
梁有任何调整都要重新提取梁跨或者识别梁支座，原位标注之后要调整梁的位置的，要重新识别梁跨，或者识别梁支座，重新识别梁支座或者梁跨之后，原来进行的设置支座以及悬挑梁的变截面（300*600/400）都会消失，要从新调整，因此务必在原位标注之前调整梁的位置。
同位置有不同标高的梁的时候，可以分层绘制。
判定顶层的梁是不是屋面框架梁的时候，要看梁的支座是不是框架梁，如果是，则是屋面框架梁。
图纸说明有规定添加吊筋或者附加箍筋的，“自动生成吊筋”，有吊筋的输入吊筋信息，箍筋输入附加古今总数量，一般两侧各三根，输入“6”。
“同截面的次梁上均设置”不勾选，绘制完成后，检查如果有同截面的次梁相互为支座的没有设置的，单独勾选此项进行添加。
悬挑梁默认的跨数量为0A，必须有且只有一个支座，即0跨一端悬挑，悬挑梁可以用框架以及非框架梁定义。
如悬挑梁悬挑出来的一端有非框架梁，则非框架梁要以悬挑梁为支座，此时的悬挑梁以框架梁定义。
非框架梁与非框架梁相交找不到支座时，可以设置梁支座。
悬挑梁的钢筋形式需要变更的，在梁绘制完成之后，要对柱子识别边角柱。
识别边角柱要满足两个条件：一是必须在顶层（以及出屋面的其他部分），二是必须在绘制完梁以后，因为屋面的边角柱的锚固形式不同。
7、板新建板构件，名称注明板的厚度，特殊位置的板单独列出来新建，例：雨棚板、空调板等，不同标高的板另外注明标高。
板的厚度与名称厚度统一，需要调整标高的，用相对标高调整，即层底/层顶标高±调整值。
马凳筋属于措施筋，这部分工程量甲方一般不会给，但是乙方可以去争取（自行考虑）。
卫生间或者厨房使用降板时，根据降板的多少判定是不是绘图时降低板的标高。
不降板会减少一点梁的吊模（板降下来之后，板顶与梁顶之间的一截模板），但是有助于绘图，因此当降板≤50时，可不降板（自行考虑）。
新建板受力筋是，注明钢筋信息，例：底c8-200。
钢筋信息以及类别与名称保持一致。
绘制选择“单板”+“xy方向”，根据需要选择钢筋形式。
绘制完成后，应用同名称板。
板负筋分为跨梁负筋以及跨板负筋，跨梁负筋以板负筋定义，构件名称注明钢筋信息，有钢筋编号的负筋信息注明编号，单标注的输入左标注，例；1-c8-200；剪力墙结构中，根据钢筋信息新建构件，不考虑左右标注距离，可以一边绘制同钢筋信息的负筋，一边修改左右标注，例；单c8-200；双c10-150。
跨版负筋在板受力筋中，新建跨版受力筋，名称同跨梁负筋，修改钢筋信息及标注。
板钢筋用单板布置时，因为底筋锚固为伸入支座中线，如果连接方式为搭接，要比多板布置钢筋量小。
但是板上部钢筋单板布置时，中间支座的锚固长度为直锚长度La，两块板为2La，就算是最长的搭接长度为1.6La也要小，因此面筋单板布置要比多板布置钢筋量大（了解项，自行考虑）。
板负筋的布置范围，以支座为限制，跨梁负筋从柱边开始布置（12G901，了解项），软件默认梁边布置，不做修改。
温度筋的布置条件有两个：第一，屋面层，即顶层；第二，板的上部没有全部被钢筋覆盖。
温度筋以板的受力筋定义，但是类别改成温度筋。
为了区分受力筋，更改温度筋颜色。
温度筋绘制单板以后，右键空白区域，“复制钢筋”，选中温度筋，点击其他需要布置温度筋的板图元。
图纸说明给出板的配筋为双层双向，但是又有附加的跨板负筋时，合理的布置方式底面双层双向，面筋与跨版负筋中的跨版一截成双层双向即可（自行考虑）。
8、栏板简单的矩形栏板可以用矩形栏板定义，名称注明位置，例：雨篷栏板。
钢筋信息按图纸输入，一般栏板的竖向钢筋长度可以调整板受力筋的“长度调整”，也可以在其他钢筋中自行输入钢筋信息以及钢筋长度。
标高根据输入的栏板高度确定。
异形栏板用自定义线定义，新建异形自定义线，绘制同方法同暗柱，绘制完成后确定退出。
横筋为竖向钢筋，纵筋为横向钢筋。
横纵筋画的时候不能重叠画。
横筋绘制注意分析图纸是否错开保护层，栏板横筋下部延长部分用编辑端头编辑延伸长度，给定一个正方向，按两下回车。
纵筋直线布置，输入钢筋信息，错开保护层画到横筋弯折结束，单独的纵筋以点画布置。
如果绘制的钢筋端头带有180°弯钩，钢筋信息出错；如果带有135°弯钩，则是绘制的箍筋。
所有钢筋信息绘制完成后，点“设置标高”，设置图纸有标示的标高。
自定义线导入土建是没有实际的量的，因此构件类型更改为与之对应的构件。
绘制时，可以选择按“Tab”查看图元方向。
绘制完成后，“单对齐”“延伸”。
9、独立基础独立基础、桩承台等带单元的基础构件，在绘制完成后，如果发现私有属性错误需要修改的，将“属性”旁边的“整体”改为“单元-n”，就可以更改私有属性了。
相对标高一定不要更改。
10、桩承台基础当桩承台的受力钢筋以“根数+级别+直径+@+间距”形式输入时，因为计算设置中有起步距离，因此布置范围可以不用修改。
删除无用的钢筋信息。
注意桩受力钢筋的弯折以及分布筋的弯折，软件默认为受力钢筋无弯折，分布筋弯折10*d，根据图纸自行调整。
