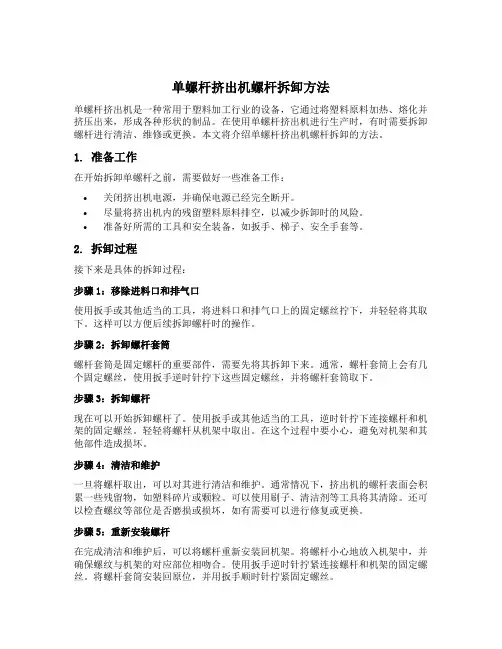

单螺杆挤出机螺杆拆卸方法单螺杆挤出机是一种常用于塑料加工行业的设备，它通过将塑料原料加热、熔化并挤压出来，形成各种形状的制品。
在使用单螺杆挤出机进行生产时，有时需要拆卸螺杆进行清洁、维修或更换。
本文将介绍单螺杆挤出机螺杆拆卸的方法。
1. 准备工作在开始拆卸单螺杆之前，需要做好一些准备工作：•关闭挤出机电源，并确保电源已经完全断开。
•尽量将挤出机内的残留塑料原料排空，以减少拆卸时的风险。
•准备好所需的工具和安全装备，如扳手、梯子、安全手套等。
2. 拆卸过程接下来是具体的拆卸过程：步骤1：移除进料口和排气口使用扳手或其他适当的工具，将进料口和排气口上的固定螺丝拧下，并轻轻将其取下。
这样可以方便后续拆卸螺杆时的操作。
步骤2：拆卸螺杆套筒螺杆套筒是固定螺杆的重要部件，需要先将其拆卸下来。
通常，螺杆套筒上会有几个固定螺丝，使用扳手逆时针拧下这些固定螺丝，并将螺杆套筒取下。
步骤3：拆卸螺杆现在可以开始拆卸螺杆了。
使用扳手或其他适当的工具，逆时针拧下连接螺杆和机架的固定螺丝。
轻轻将螺杆从机架中取出。
在这个过程中要小心，避免对机架和其他部件造成损坏。
步骤4：清洁和维护一旦将螺杆取出，可以对其进行清洁和维护。
通常情况下，挤出机的螺杆表面会积累一些残留物，如塑料碎片或颗粒。
可以使用刷子、清洁剂等工具将其清除。
还可以检查螺纹等部位是否磨损或损坏，如有需要可以进行修复或更换。
步骤5：重新安装螺杆在完成清洁和维护后，可以将螺杆重新安装回机架。
将螺杆小心地放入机架中，并确保螺纹与机架的对应部位相吻合。
使用扳手逆时针拧紧连接螺杆和机架的固定螺丝。
将螺杆套筒安装回原位，并用扳手顺时针拧紧固定螺丝。
3. 注意事项在进行单螺杆挤出机螺杆拆卸时，需要注意以下事项：•拆卸和安装过程中要小心操作，避免对挤出机及其部件造成损坏。
•使用适当的工具和安全装备，并确保操作环境安全。
•在拆卸前确保挤出机已经断电，并排空残留塑料原料。
•在拆卸和清洁过程中要注意个人防护，如戴上安全手套等。

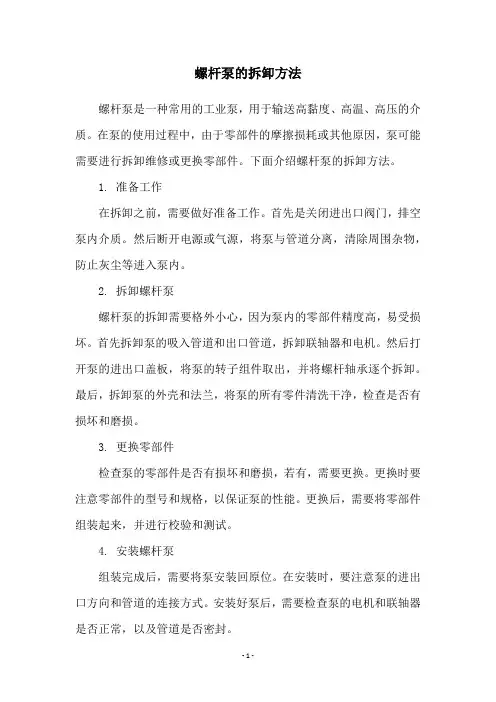

螺杆泵的拆卸方法
螺杆泵是一种常用的工业泵，用于输送高黏度、高温、高压的介质。
在泵的使用过程中，由于零部件的摩擦损耗或其他原因，泵可能需要进行拆卸维修或更换零部件。
下面介绍螺杆泵的拆卸方法。
1. 准备工作
在拆卸之前，需要做好准备工作。
首先是关闭进出口阀门，排空泵内介质。
然后断开电源或气源，将泵与管道分离，清除周围杂物，防止灰尘等进入泵内。
2. 拆卸螺杆泵
螺杆泵的拆卸需要格外小心，因为泵内的零部件精度高，易受损坏。
首先拆卸泵的吸入管道和出口管道，拆卸联轴器和电机。
然后打开泵的进出口盖板，将泵的转子组件取出，并将螺杆轴承逐个拆卸。
最后，拆卸泵的外壳和法兰，将泵的所有零件清洗干净，检查是否有损坏和磨损。
3. 更换零部件
检查泵的零部件是否有损坏和磨损，若有，需要更换。
更换时要注意零部件的型号和规格，以保证泵的性能。
更换后，需要将零部件组装起来，并进行校验和测试。
4. 安装螺杆泵
组装完成后，需要将泵安装回原位。
在安装时，要注意泵的进出口方向和管道的连接方式。
安装好泵后，需要检查泵的电机和联轴器是否正常，以及管道是否密封。
螺杆泵的拆卸方法需要小心谨慎，操作人员需要具备相关的技能和经验。
在拆卸过程中，注意保护泵的零部件，防止损坏，以确保泵的性能和安全。

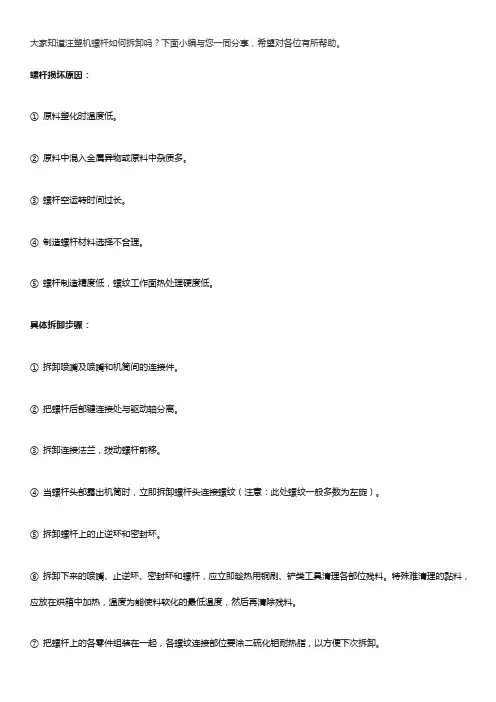

大家知道注塑机螺杆如何拆卸吗？下面小编与您一同分享，希望对各位有所帮助。
螺杆损坏原因：①原料塑化时温度低。
②原料中混入金属异物或原料中杂质多。
③螺杆空运转时间过长。
④制造螺杆材料选择不合理。
⑤螺杆制造精度低，螺纹工作面热处理硬度低。
具体拆卸步骤：①拆卸喷嘴及喷嘴和机筒间的连接件。
②把螺杆后部键连接处与驱动轴分离。
③拆卸连接法兰，拨动螺杆前移。
④当螺杆头部露出机筒时，立即拆卸螺杆头连接螺纹（注意：此处螺纹一般多数为左旋）。
⑤拆卸螺杆上的止逆环和密封环。
⑥拆卸下来的喷嘴、止逆环、密封环和螺杆，应立即趁热用铜刷、铲类工具清理各部位残料。
特殊难清理的黏料，应放在烘箱中加热，温度为能使料软化的最低温度，然后再清除残料。
⑦把螺杆上的各零件组装在一起，各螺纹连接部位要涂二硫化钼耐热脂，以方便下次拆卸。
⑧暂不使用的螺杆在表面清洁后要涂防护油，包好，吊挂在通风安全处。
注意事项：①螺杆的工作面如果有轻微磨损或划伤痕迹，可用油石或细砂布研磨、修光损伤部位。
②螺杆的工作表面有严重磨损、伤痕沟较深时，应检查分析螺杆磨损原因，排除故障，以避免再次出现类似现象，然后对较深的伤痕沟进行补焊修复。
如果整个螺杆的螺纹磨损严重，螺杆与机筒的配合间隙增大，工作时出现熔料漏流增大、注塑量不稳定时，螺杆的螺纹外圆应热喷涂耐磨合金，然后根据机筒内径的实际尺寸，按零件的配合间隙要求进行螺杆磨削。
如果机筒磨损严重，修复后内孔直径增大，螺杆的喷涂后修磨已经不能满足机筒与螺杆的配合间隙尺寸要求，则螺杆应进行重新制造。
螺杆的螺纹外径加工，应根据两零件的配合间隙要求，参照机筒的实际内孔直径加工。
扩展资料：注塑机螺杆清洗方法：一、目的：规范清洗螺杆的操作、节约原材料、快速生产、稳定生产。
二、清洗前准备：1、根据生产计划确认要生产的材料和颜色、检查机器上的料筒料是否放干净。
并弄清楚原螺杆中残余料和颜色（也就是上次生产），来确定清洗螺杆使用的材料(要使用粉料)。

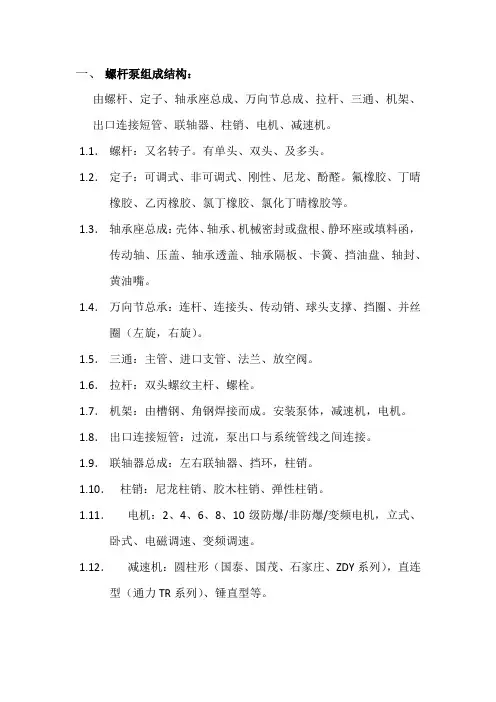

一、螺杆泵组成结构：由螺杆、定子、轴承座总成、万向节总成、拉杆、三通、机架、出口连接短管、联轴器、柱销、电机、减速机。
1.1．螺杆：又名转子。
有单头、双头、及多头。
1.2．定子：可调式、非可调式、刚性、尼龙、酚醛。
氟橡胶、丁晴橡胶、乙丙橡胶、氯丁橡胶、氯化丁晴橡胶等。
1.3．轴承座总成：壳体、轴承、机械密封或盘根、静环座或填料函，传动轴、压盖、轴承透盖、轴承隔板、卡簧、挡油盘、轴封、黄油嘴。
1.4．万向节总承：连杆、连接头、传动销、球头支撑、挡圈、并丝圈（左旋，右旋）。
1.5．三通：主管、进口支管、法兰、放空阀。
1.6．拉杆：双头螺纹主杆、螺栓。
1.7．机架：由槽钢、角钢焊接而成。
安装泵体，减速机，电机。
1.8．出口连接短管：过流，泵出口与系统管线之间连接。
1.9．联轴器总成：左右联轴器、挡环，柱销。
1.10．柱销：尼龙柱销、胶木柱销、弹性柱销。
1.11．电机：2、4、6、8、10级防爆/非防爆/变频电机，立式、卧式、电磁调速、变频调速。
1.12．减速机：圆柱形（国泰、国茂、石家庄、ZDY系列），直连型（通力TR系列）、锤直型等。
下图为陈氏螺杆泵重要零部件的拆装要领1、2、在拆联轴器及其它重要部件前要做好记号拆掉保温拆掉电机和减速机连轴护罩拆掉进出口连接管线减速机连轴器电机连轴螺栓连轴缓冲套缓冲套固定片3、移开减速机连轴器由缓冲套组成联轴器锁紧螺栓和锁垫使用公制17MM扳手减速机4、螺杆轴承连接器减速机内部结构5、轴承端盖6、轴承锁盘7、由于没有专用工具使用铁钻逆时敲击8、拆掉轴座四个螺栓和地脚螺栓9、旋出轴和缓冲连接口连接螺栓使用公制36MM 重型套筒地脚螺栓公制30MM 扳手使用专用盘轴器逆时盘轴，将螺杆旋出10、螺杆套将螺杆在轴继续逆时盘出11、12、螺杆锁定螺栓公制17MM13、拆掉缓冲套，使用专用工具将螺杆逆时盘出螺杆14、拆卸的螺杆全貌重庆明珠螺杆15、拆卸螺杆传动轴传动轴轴承16.传动轴17、安装轴承及传动轴传动轴的安装位置。

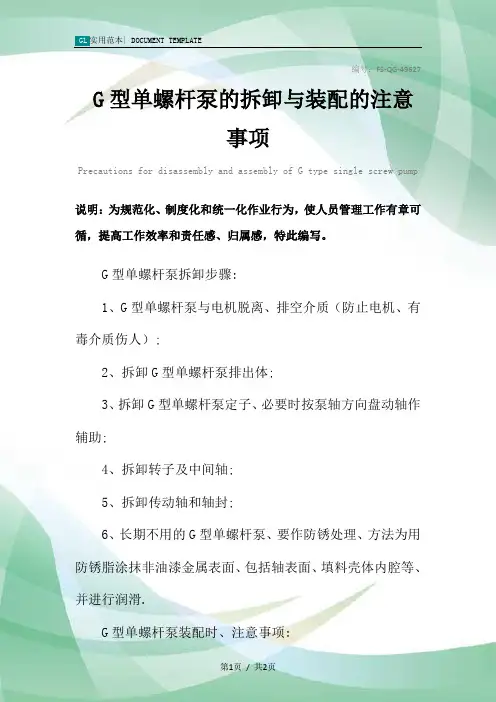

编号：FS-QG-49627 G型单螺杆泵的拆卸与装配的注意
事项
Precautions for disassembly and assembly of G type single screw pump 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
G型单螺杆泵拆卸步骤:
1、G型单螺杆泵与电机脱离、排空介质（防止电机、有毒介质伤人）;
2、拆卸G型单螺杆泵排出体;
3、拆卸G型单螺杆泵定子、必要时按泵轴方向盘动轴作辅助;
4、拆卸转子及中间轴;
5、拆卸传动轴和轴封;
6、长期不用的G型单螺杆泵、要作防锈处理、方法为用防锈脂涂抹非油漆金属表面、包括轴表面、填料壳体内腔等、并进行润滑.
G型单螺杆泵装配时、注意事项:
1、装配时应将G型单螺杆泵零件仔细清洗、检查、损坏的零件应更换;
2、传动轴两万向接头装配时、应检查密封圈有否损坏、在空腔内填充润滑脂;
3、正确安装的轴承使轴转动灵活、无卡阻现象.
4、轴封安装:填料函安装时、应使填料压盖压紧螺栓位置在壳体安装窗口内、便于扳手调整螺栓;
5、排出体压紧固定时、螺母拧紧应均匀一致;
6、机械密封安装应小心、摩擦副端面应清洁并涂上润滑脂;
7、安装定子时、用润滑油涂抹转子、定子内腔表面、有利于定子安装;
8、安装装配时、联轴器安装偏差:△Y≤0.2mm、△α≤30’.
请输入您公司的名字
Foonshion Design Co., Ltd。

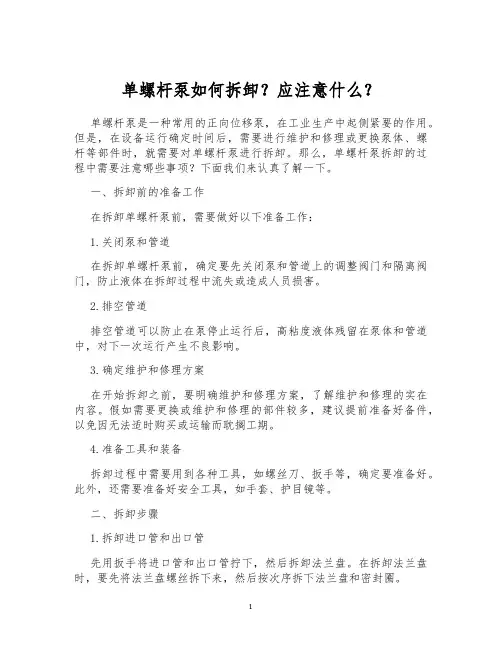

单螺杆泵如何拆卸？应注意什么？单螺杆泵是一种常用的正向位移泵，在工业生产中起侧紧要的作用。
但是，在设备运行确定时间后，需要进行维护和修理或更换泵体、螺杆等部件时，就需要对单螺杆泵进行拆卸。
那么，单螺杆泵拆卸的过程中需要注意哪些事项？下面我们来认真了解一下。
一、拆卸前的准备工作在拆卸单螺杆泵前，需要做好以下准备工作：1.关闭泵和管道在拆卸单螺杆泵前，确定要先关闭泵和管道上的调整阀门和隔离阀门，防止液体在拆卸过程中流失或造成人员损害。
2.排空管道排空管道可以防止在泵停止运行后，高粘度液体残留在泵体和管道中，对下一次运行产生不良影响。
3.确定维护和修理方案在开始拆卸之前，要明确维护和修理方案，了解维护和修理的实在内容。
假如需要更换或维护和修理的部件较多，建议提前准备好备件，以免因无法适时购买或运输而耽搁工期。
4.准备工具和装备拆卸过程中需要用到各种工具，如螺丝刀、扳手等，确定要准备好。
此外，还需要准备好安全工具，如手套、护目镜等。
二、拆卸步骤1.拆卸进口管和出口管先用扳手将进口管和出口管拧下，然后拆卸法兰盘。
在拆卸法兰盘时，要先将法兰盘螺丝拆下来，然后按次序拆下法兰盘和密封圈。
2.拆卸波纹管和管卡拆卸波纹管和管卡时，需要先将管卡的螺丝拧松，把波纹管拉出来，并清洗干净。
3.拆卸泵盖和泵体拆卸泵盖需要用扳手把泵盖上的螺丝拧下来，然后用橡皮榔头轻敲泵盖，使泵盖松动后拆除。
拆卸泵体时，先拆除轴承座、旋转件和螺杆，再用扳手拆卸泵体。
在拆卸螺杆时，要注意螺杆的次序和方向，以免拆错。
4.清洗全部拆卸后的部件都要进行清洗，包括泵体、螺杆、轴承座、密封圈等。
清洗时，应选用合适的清洗剂，避开对零部件造成损伤。
5.组装清洗完成后，开始进行组装。
组装时，要注意各部件的位置和方向，确保安装正确。
在安装法兰盘和密封圈时，要特别当心，避开产生漏液。
三、注意事项在单螺杆泵拆卸的过程中，要注意以下事项：1.安全第一拆卸过程中，确定要注意安全，穿戴好安全装备。

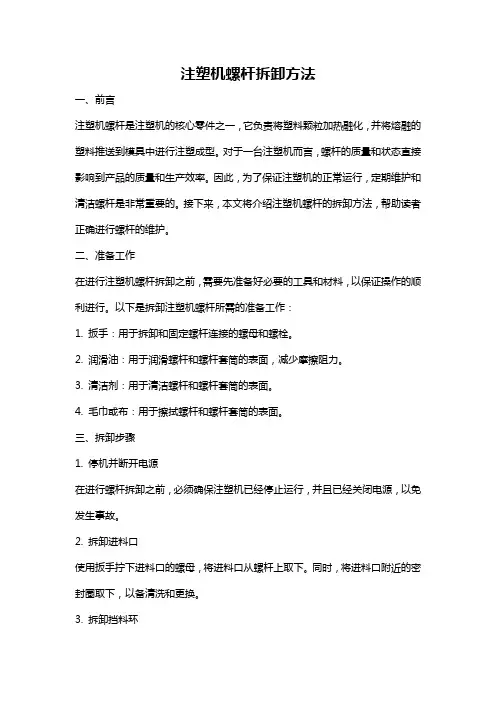

注塑机螺杆拆卸方法一、前言注塑机螺杆是注塑机的核心零件之一，它负责将塑料颗粒加热融化，并将熔融的塑料推送到模具中进行注塑成型。
对于一台注塑机而言，螺杆的质量和状态直接影响到产品的质量和生产效率。
因此，为了保证注塑机的正常运行，定期维护和清洁螺杆是非常重要的。
接下来，本文将介绍注塑机螺杆的拆卸方法，帮助读者正确进行螺杆的维护。
二、准备工作在进行注塑机螺杆拆卸之前，需要先准备好必要的工具和材料，以保证操作的顺利进行。
以下是拆卸注塑机螺杆所需的准备工作：1. 扳手：用于拆卸和固定螺杆连接的螺母和螺栓。
2. 润滑油：用于润滑螺杆和螺杆套筒的表面，减少摩擦阻力。
3. 清洁剂：用于清洁螺杆和螺杆套筒的表面。
4. 毛巾或布：用于擦拭螺杆和螺杆套筒的表面。
三、拆卸步骤1. 停机并断开电源在进行螺杆拆卸之前，必须确保注塑机已经停止运行，并且已经关闭电源，以免发生事故。
2. 拆卸进料口使用扳手拧下进料口的螺母，将进料口从螺杆上取下。
同时，将进料口附近的密封圈取下，以备清洗和更换。
3. 拆卸挡料环使用扳手拧下挡料环上的螺母，并将挡料环从螺杆上取下。
挡料环是用于控制塑料颗粒进入螺杆的装置。
4. 拆卸螺杆- 4.1 使用扳手拧下螺杆连接处的螺母和螺栓，将螺栓取下。
注意保持螺杆的平衡，避免螺杆摔落。
- 4.2 使用扳手或滑动套筒拧下螺杆底部的螺母，将螺杆从注塑机中取出。
在取出螺杆时，应注意保持螺杆的垂直，避免螺杆与注塑机机架发生摩擦和碰撞。
5. 清洁螺杆和螺杆套筒- 5.1 使用清洁剂和毛巾或布擦拭螺杆的表面，将表面积聚的油污和塑料残渣清除掉。
- 5.2 使用清洁刷和清洁剂清洗螺杆套筒的内壁，将残留在套筒内的塑料残渣清除掉。
6. 润滑螺杆和螺杆套筒- 6.1 使用润滑油涂抹螺杆的表面，以减少螺杆与螺杆套筒之间的摩擦力，并提高运行效率。
- 6.2 使用润滑油涂抹螺杆套筒的内壁，以保证螺杆在套筒内的顺畅运行。
四、拆卸注意事项1. 在拆卸注塑机螺杆之前，务必确认机器已经处于停机状态，并断开电源，以免发生意外事故。

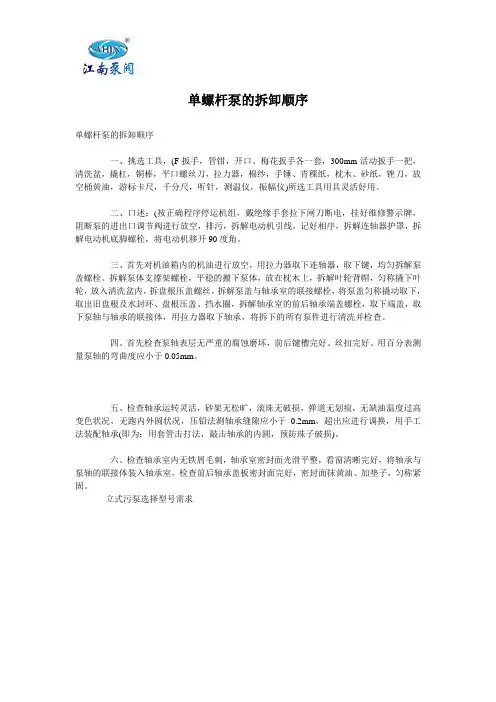

单螺杆泵的拆卸顺序
单螺杆泵的拆卸顺序
一、挑选工具，(F扳手，管钳，开口、梅花扳手各一套，300mm活动扳手一把，清洗盆，撬杠，铜棒，平口螺丝刀，拉力器，棉纱，手锤、青稞纸，枕木、砂纸，锉刀，放空桶黄油，游标卡尺，千分尺，听针，测温仪，振幅仪)所选工具用具灵活好用。
二、口述：(按正确程序停运机组，戴绝缘手套拉下闸刀断电，挂好维修警示牌，阻断泵的进出口调节阀进行放空，排污，拆解电动机引线，记好相序，拆解连轴器护罩，拆解电动机底脚螺栓，将电动机移开90度角。
三、首先对机油箱内的机油进行放空，用拉力器取下连轴器，取下键，均匀拆解泵盖螺栓、拆解泵体支撑架螺栓，平稳的搬下泵体，放在枕木上，拆解叶轮背帽，匀称撬下叶轮，放入清洗盆内，拆盘根压盖螺丝，拆解泵盖与轴承室的联接螺栓，将泵盖匀称撬动取下，取出旧盘根及水封环、盘根压盖、挡水圈，拆解轴承室的前后轴承端盖螺栓，取下端盖，取下泵轴与轴承的联接体，用拉力器取下轴承，将拆下的所有泵件进行清洗并检查。
四、首先检查泵轴表层无严重的腐蚀磨坏，前后键槽完好、丝扣完好、用百分表测量泵轴的弯曲度应小于0.05mm。
五、检查轴承运转灵活，砂架无松旷，滚珠无破损，弹道无划痕，无缺油温度过高变色状况，无跑内外圆状况，压铅法测轴承缝隙应小于0.2mm，超出应进行调换，用手工法装配轴承(即为：用套管击打法，敲击轴承的内圆，预防珠子破损)。
六、检查轴承室内无铁屑毛刺，轴承室密封面光滑平整，看窗清晰完好，将轴承与泵轴的联接体装入轴承室，检查前后轴承盖板密封面完好，密封面抹黄油、加垫子，匀称紧固。
立式污泵选择型号需求。

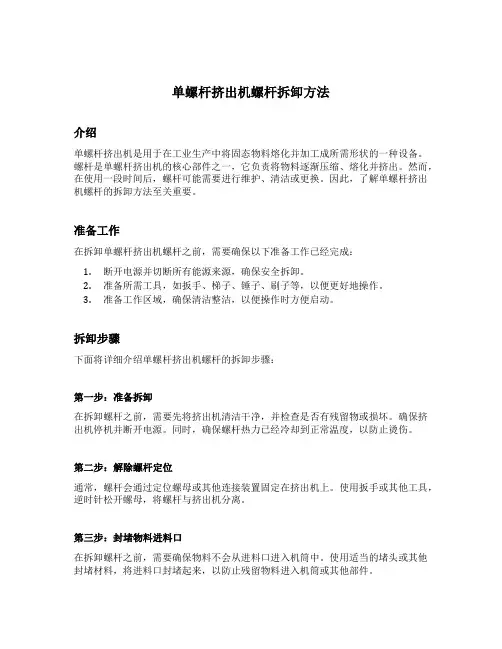

单螺杆挤出机螺杆拆卸方法介绍单螺杆挤出机是用于在工业生产中将固态物料熔化并加工成所需形状的一种设备。
螺杆是单螺杆挤出机的核心部件之一，它负责将物料逐渐压缩、熔化并挤出。
然而，在使用一段时间后，螺杆可能需要进行维护、清洁或更换。
因此，了解单螺杆挤出机螺杆的拆卸方法至关重要。
准备工作在拆卸单螺杆挤出机螺杆之前，需要确保以下准备工作已经完成：1.断开电源并切断所有能源来源，确保安全拆卸。
2.准备所需工具，如扳手、梯子、锤子、刷子等，以便更好地操作。
3.准备工作区域，确保清洁整洁，以便操作时方便启动。
拆卸步骤下面将详细介绍单螺杆挤出机螺杆的拆卸步骤：第一步：准备拆卸在拆卸螺杆之前，需要先将挤出机清洁干净，并检查是否有残留物或损坏。
确保挤出机停机并断开电源。
同时，确保螺杆热力已经冷却到正常温度，以防止烫伤。
第二步：解除螺杆定位通常，螺杆会通过定位螺母或其他连接装置固定在挤出机上。
使用扳手或其他工具，逆时针松开螺母，将螺杆与挤出机分离。
第三步：封堵物料进料口在拆卸螺杆之前，需要确保物料不会从进料口进入机筒中。
使用适当的堵头或其他封堵材料，将进料口封堵起来，以防止残留物料进入机筒或其他部件。
第四步：完全拆卸螺杆根据具体螺杆的型号和连接方式，采取相应的拆卸措施。
通常情况下，螺杆可以通过松开螺钉或螺栓、拆卸冷却装置等方式进行拆卸。
在拆卸过程中要注意不要损坏螺杆或其他零件。
第五步：清洁螺杆将螺杆取下后，需要对其进行彻底清洁。
使用适当的工具和清洁剂，将螺杆表面的物料残留物清除干净。
注意不要使用尖锐的金属工具，以免刮伤螺杆表面。
第六步：检查螺杆磨损程度检查螺杆的磨损情况，特别是螺纹部分。
如果发现螺杆有明显磨损或损坏，建议更换螺杆以确保挤出机的正常运行。
如果只是轻微磨损，可以考虑进行修复或磨削，但必须确保修复后的螺杆仍然符合使用要求。
第七步：重新安装螺杆在清洁和检查螺杆后，可以重新安装螺杆。
按照相反的顺序进行操作，确保螺杆正确定位并紧固螺母或其他连接装置。

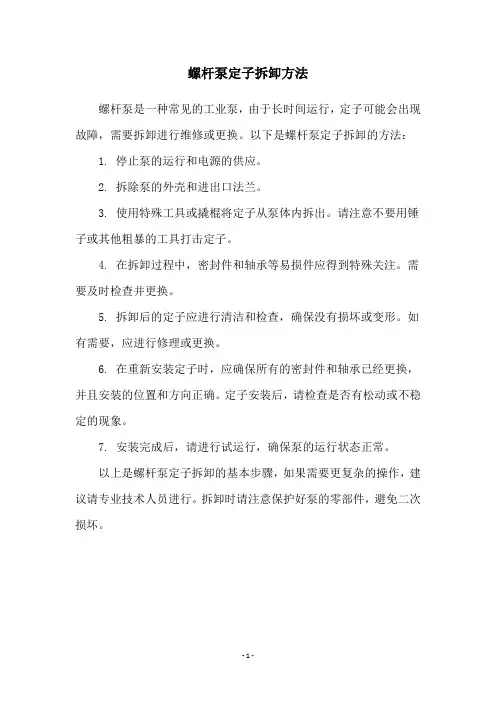

螺杆泵定子拆卸方法
螺杆泵是一种常见的工业泵，由于长时间运行，定子可能会出现故障，需要拆卸进行维修或更换。
以下是螺杆泵定子拆卸的方法：
1. 停止泵的运行和电源的供应。
2. 拆除泵的外壳和进出口法兰。
3. 使用特殊工具或撬棍将定子从泵体内拆出。
请注意不要用锤子或其他粗暴的工具打击定子。
4. 在拆卸过程中，密封件和轴承等易损件应得到特殊关注。
需要及时检查并更换。
5. 拆卸后的定子应进行清洁和检查，确保没有损坏或变形。
如有需要，应进行修理或更换。
6. 在重新安装定子时，应确保所有的密封件和轴承已经更换，并且安装的位置和方向正确。
定子安装后，请检查是否有松动或不稳定的现象。
7. 安装完成后，请进行试运行，确保泵的运行状态正常。
以上是螺杆泵定子拆卸的基本步骤，如果需要更复杂的操作，建议请专业技术人员进行。
拆卸时请注意保护好泵的零部件，避免二次损坏。
- 1 -。
螺杆泵正确拆卸方法引言螺杆泵是一种常用的输送液体或压缩气体的设备，常用于石油、化工、食品、制药等行业。
而当螺杆泵需要进行维修或更换部件时，正确的拆卸方法显得尤为重要。
本文将介绍螺杆泵的正确拆卸方法，以确保安全有效地进行维修和更换。
准备工作在开始拆卸之前，我们需要进行以下准备工作：1. 确保螺杆泵处于停机状态，并切断电源以确保安全。
2. 准备好所需的工具和材料，如螺丝刀、扳手、橡胶锤、清洁剂等。
3. 根据螺杆泵的型号和规格，查阅相应的拆卸手册或技术资料，了解拆卸步骤和注意事项。
拆卸步骤第一步：移除进出口法兰连接螺栓及管路1. 使用螺丝刀或扳手，依次拆下进出口法兰的连接螺栓，并将法兰与管路分离。
2. 根据需要，可以使用扳手或扳手套件，将法兰上的接头拧下，并将管路与法兰完全分离。
第二步：拆除驱动装置与底座1. 检查螺杆泵的驱动装置，如电机或减速机，确保已切断电源并将其固定在底座上。
2. 使用扳手和螺丝刀，将驱动装置与底座上的螺栓拆下，使驱动装置完全分离。
第三步：拆卸螺杆和转子1. 打开螺杆泵的侧盖，暴露螺杆和转子。
通常需要拧下盖板上的螺栓来打开侧盖。
2. 温柔地使用橡胶锤敲打螺杆，使之松动。
如果螺杆与转子还处于紧密状态，可以使用适当的推杆来帮助松动。
3. 一旦螺杆松动，可以轻松将其拔出。
此时，转子也可以随之拆卸。
第四步：清洁和检查1. 将螺杆和转子分别放入清洁剂中浸泡，彻底清洗掉污垢和沉积物。
2. 使用刷子或压缩空气清洁泵体、侧盖和其他部件，确保没有残留物。
3. 检查拆卸下来的螺杆、转子和其他部件的磨损程度和完整性。
如有需要，可以进行维修或更换。
注意事项1. 拆卸时需要注意螺杆泵内可能存在的残余压力。
在拆卸法兰和管路时，可以先打开放气阀，并预先放置适当的容器来接收可能泄漏出的液体或气体。
2. 在拆卸过程中要小心操作，避免损坏螺杆泵的零部件，尤其是螺杆和转子。
3. 在拆卸之前，最好和相关技术人员进行沟通和交流，以确保对整个拆卸过程有清晰的了解，并根据实际情况调整操作步骤。
螺杆损坏原因及拆卸、维修方法是什么？(1) 螺杆损坏原因①原料塑化时温度低。
②原料中混入金属异物或原料中杂质多。
③螺杆空运转时间过长。
④制造螺杆材料选择不合理。
⑤螺杆制造精度低，螺纹工作面热处理硬度低。
(2)螺杆的拆卸顺序螺杆拆卸时应使用专用工具，不许用重锤敲击，具体拆卸步骤如下。
①拆卸喷嘴及喷嘴和机筒间的连接件。
②把螺杆后部键连接处与驱动轴分离。
③拆卸连接法兰，拨动螺杆前移。
④当螺杆头部露出机筒时，立即拆卸螺杆头连接螺纹（注意：此处螺纹一般多数为左旋）。
⑤拆卸螺杆上的止逆环和密封环。
⑥拆卸下来的喷嘴、止逆环、密封环和螺杆，应立即趁热用铜刷、铲类工具清理各部位残料。
特殊难清理的黏料，应放在烘箱中加热，温度为能使料软化的最低温度，然后再清除残料。
⑦把螺杆上的各零件组装在一起，各螺纹连接部位要涂二硫化钼耐热脂，以方便下次拆卸。
⑧暂不使用的螺杆在表面清洁后要涂防护油，包好，吊挂在通风安全处。
(3) 螺杆的修复与更换①螺杆的工作面如果有轻微磨损或划伤痕迹，可用油石或细砂布研磨、修光损伤部位。
②螺杆的工作表面有严重磨损、伤痕沟较深时，应检查分析螺杆磨损原因，排除故障，以避免再次出现类似现象，然后对较深的伤痕沟进行补焊修复。
如果整个螺杆的螺纹磨损严重，螺杆与机筒的配合间隙增大，工作时出现熔料漏流增大、注塑量不稳定时，螺杆的螺纹外圆应热喷涂耐磨合金，然后根据机筒内径的实际尺寸，按零件的配合间隙要求（査表3-3)进行螺杆磨削。
如果机筒磨损严重，修复后内孔直径增大，螺杆的喷涂后修磨已经不能满足机筒与螺杆的配合间隙尺寸要求，则螺杆应进行重新制造。
螺杆的螺纹外径加工，应根据两零件的配合间隙要求，参照机筒的实际内孔直径加工。
本文由东莞华鸿塑料机械厂编辑整理,我们主营:注塑机螺杆料筒,碳化钨螺杆,翻新机筒。
更多内容,欢迎点。
潜水螺杆泵的拆卸方法
嘿，朋友们！今天咱来聊聊潜水螺杆泵的拆卸方法。
这玩意儿就像个有点复杂的大玩具，不过别怕，跟着我一步一步来，准能搞定！
先把那家伙周围清理干净咯，就像给它洗个澡一样，别让那些杂物捣乱。
然后呢，找到固定它的螺丝呀啥的，就跟解开它的小秘密似的。
哎呀，你想想看，这就好比是要打开一个神秘的盒子，得找到关键的扣子才行。
接下来，小心翼翼地把那些螺丝拧开，别着急，慢慢来，可别把螺丝弄丢了，那可就麻烦啦！
等螺丝都下来了，就可以试着把泵的各个部分分开啦。
这时候可得小心点，别毛手毛脚的，就像对待一个宝贝似的。
要是不小心弄伤了它，咱不就白折腾啦！
嘿，你说这像不像拆一个精致的模型？得轻拿轻放呀！然后呢，看看那些连接的地方，是不是有什么卡扣呀，小机关呀，把它们都弄开。
有时候啊，可能会遇到一些不太好弄的地方，别着急上火呀，咱得冷静想想办法。
就像走在路上遇到个小坡，咱加把劲不就上去啦！
把各个部件都拆下来后，好好检查检查，看看有没有啥问题。
这就跟给它做个体检一样，有毛病咱得赶紧治呀！
要是你不小心拆错了步骤，那可就有点头疼咯，但也别灰心丧气呀，大不了咱重新再来一遍嘛！
总之呢，拆卸潜水螺杆泵就是个需要耐心和细心的活儿。
别嫌麻烦，一步一步来，肯定能拆好。
等你熟练了，就会觉得这也没那么难嘛，就像骑自行车一样，一开始可能摇摇晃晃，但骑多了就顺溜啦！相信自己，一定能行！。
一、实训目的本次实训的主要目的是通过实际操作，使学生掌握单螺杆泵的拆卸与装配过程，了解其结构组成和工作原理，提高学生对机械设备维护和故障排除的实际操作能力。
二、实训时间2023年10月15日三、实训地点机械工程实训室四、实训内容1. 单螺杆泵的拆卸步骤2. 单螺杆泵的装配步骤3. 拆装过程中的注意事项五、实训过程1. 单螺杆泵的拆卸步骤（1）首先，将单螺杆泵从工作现场断开电源，确保安全。
（2）将泵体从管道中卸下，拆卸泵头固定螺母。
（3）拆卸泵头，取出定子。
（4）拆卸转子、连杆、短节、密封盒等部件。
（5）拆卸方向节、轴承座、传动轴、轴承盖、联轴器等部件。
（6）清理拆卸下来的部件，检查磨损情况。
2. 单螺杆泵的装配步骤（1）在重新装配前，检查待装零件的质量，确保无损坏。
（2）按照拆卸的相反顺序，逐步装配各部件。
（3）装配填料密封，注意调整密封不要过紧。
（4）安装连杆，检查橡胶护套是否损坏，空腔内是否充满润滑脂。
（5）安装定子，注意橡胶表面涂以润滑脂。
（6）装配方向节、轴承座、传动轴、轴承盖、联轴器等部件。
（7）装配泵头，拧紧固定螺母。
（8）将泵体安装到管道上，连接电源。
六、实训结果通过本次实训，学生掌握了单螺杆泵的拆卸与装配过程，熟悉了其结构组成和工作原理。
在拆装过程中，学生学会了如何检查磨损情况，如何调整密封，如何装配连杆等，提高了实际操作能力。
七、实训心得1. 在拆装过程中，要严格按照操作步骤进行，确保安全。
2. 注意检查磨损情况，及时发现并更换磨损严重的部件。
3. 在装配过程中，要仔细调整密封，避免过紧或过松。
4. 装配时要保持零件的清洁，避免杂质进入。
5. 学会使用工具，提高工作效率。
八、实训总结本次实训使学生掌握了单螺杆泵的拆装技能，提高了学生对机械设备维护和故障排除的实际操作能力。
在今后的工作中，学生将能够更好地应对机械设备故障，为企业的生产和发展做出贡献。
螺旋泵拆卸与安装流程一、螺旋泵拆卸前的准备。
要是想拆卸螺旋泵呀，可不能莽撞行事呢。
得先把周边清理干净，就像咱们打扫房间一样，那些乱七八糟的杂物呀，都得清走，给螺旋泵腾出个宽敞干净的地儿。
而且呀，工具得备齐喽，扳手、螺丝刀之类的常用工具那是必不可少的。
要是缺了工具，拆到一半卡壳了，那可就麻烦大了。
另外呢，还得找个合适的地方放拆下来的小零件，可别拆一个丢一个，到时候再组装的时候就该哭鼻子喽。
二、螺旋泵的拆卸。
1. 先拆外部连接。
咱先从螺旋泵的外部连接部分下手。
那些个管道呀，电线之类的连接，就像是它和外界的小纽带，得小心翼翼地解开。
比如说管道连接的地方，有些是用螺丝拧住的，那咱们就用扳手慢慢地把螺丝拧松。
可别一下子使太大劲，要是把螺丝拧坏了，那就不好玩啦。
还有电线的接头，要记清楚是怎么接的哦，最好是拍个照或者画个小图，这样在安装的时候就不会弄错啦。
2. 拆卸泵体外壳。
把外部连接都处理好之后，就轮到泵体外壳啦。
泵体外壳就像是螺旋泵的小铠甲，要把它拿掉才能看到里面的构造呢。
这个时候，可能会有一些隐藏的螺丝或者卡扣，咱们得仔细找一找。
有时候那些螺丝藏在一些小角落里，就像调皮的小娃娃在和我们捉迷藏一样。
找到螺丝之后，就慢慢地拧下来，把外壳轻轻拿掉，可别磕着碰着里面的零件哦。
3. 拆卸螺旋部分。
这可是个比较关键的部分呢。
螺旋部分就像是螺旋泵的心脏一样。
拆卸的时候要特别小心。
可能会有一些专门的固定装置，像是销子或者特殊的螺丝。
咱们得把这些固定装置先处理好，才能把螺旋部分取出来。
这个过程就像是给一个精密的小玩具拆解一样，每一个小零件都有它的作用，不能乱拆一通哦。
三、螺旋泵的安装。
1. 安装螺旋部分。
好啦，拆完了该安装啦。
先把螺旋部分装回去，这就像是把心脏重新放回身体里一样重要呢。
要按照拆卸时的顺序，把那些固定装置都安装好，销子要插到位，螺丝要拧紧。
可别拧得太紧或者太松哦，太紧了可能会把零件弄坏，太松了又不安全。
2. 安装泵体外壳。
」
橙
1、出料体
2、拉杆
3、定子
4、螺杆轴
5、方向节或销接
进料体7、连接轴8填料座9、填料压盖10、轴承座11、轴承12、传动轴13、轴承盖14、联轴器15、底盘16、电机
单螺杆泵拆卸时，从卸料口开始，往电机方向拆卸。
先要把整泵从管道上拆下来，泵头有四根拉杆，是固定泵的定子的，把它卸下来。
用橡胶锤把泵头敲下来。
用链条钳锁住泵的定子，打开电机风扇罩，盘动风叶使泵的转子反转动，泵的定子就会退出来，要是泵的定转子磨损了，稍用力可以把定子从转子上拿下来，定子很重，注意保护自己，顺着螺纹方向旋转拆出。
将三通上的四个螺栓拆掉后，就能把三通退出来。
然后就可以拆方向节部件了。
方向节头的部件有橡皮套，钢套，扎带，插销等。
>
I
Tl
*
I
I
I
I
*
k
*
I
I' I
k
I II
f f
i
1
i
I
1泵体前轴承座后轴承座 19齿轮箱 30主动轴 31从动
轴32螺旋套左/右33螺旋套左/右50双列角接触球轴承 52
单列圆柱滚子轴承54从动齿轮 55主动齿轮 58油封 59机械 密圭寸
螺杆泵拆卸步骤：1、螺杆泵与电机脱离，排空介质（防止电机、有毒介质伤人）；
2、拆卸螺杆泵排出体；
3、拆卸螺杆泵定子，必要时按泵轴方向盘动轴作辅助；
4、拆卸转子及中间轴；
5、拆卸传动轴和轴封；
7、长期不用的螺杆泵，要作防锈处理，方法为用防锈脂涂抹非油漆金属表面，包括轴表面、填料壳体内腔等，并进行润滑。
螺杆泵装配时，注意事项：
1、装配时应将螺杆泵零件仔细清洗、检查，损坏的零件应更换；
2、传动轴两万向接头装配时，应检查密封圈有否损坏，在空腔内填充润滑脂；
3、正确安装的轴承使轴转动灵活、无卡阻现象。
4、轴封安装：填料函安装时，应使填料压盖压紧螺栓位置在壳体安装窗口内，便于扳手调整螺栓；
5、排出体压紧固定时，螺母拧紧应均匀一致；
6、机械密封安装应小心，摩擦副端面应清洁并涂上润滑脂；
7、安装定子时，用润滑油涂抹转子、定子内腔表面，有利于定子安装；
8安装装配时，联轴器安装偏差：△Y W 0.2mm, 30'
三螺杆泵
（范文素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
