控制系统课程设计---直线一级倒立摆控制器设计

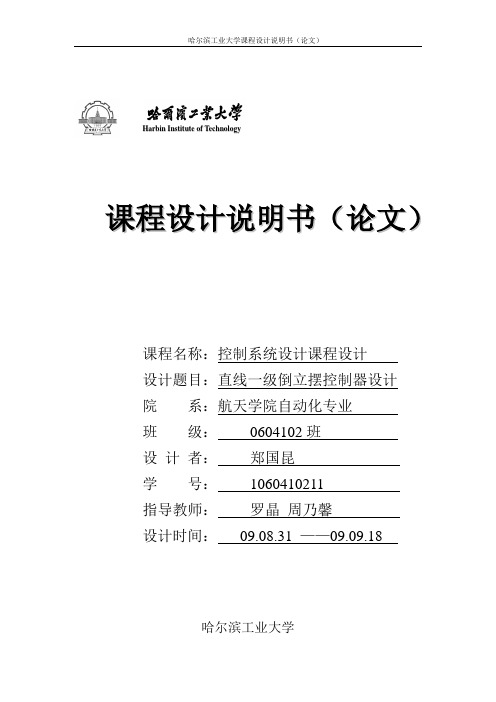

H a r b i n I n s t i t u t e o f T e c h n o l o g y课程设计说明书（论文）课程名称：控制系统设计课程设计设计题目：直线一级倒立摆控制器设计院系：航天学院自动化专业班级：0604102班设计者：郑国昆学号：1060410211指导教师：罗晶周乃馨设计时间：09.08.31 ——09.09.18哈尔滨工业大学目录1.任务书-----------------------------------------------------------2.理论模型建立和分析-----------------------------------------3.PID控制器设计与调节--------------------------------------4.状态空间极点配置控制器设计----------------------------5.设计结论---------------------------------------哈尔滨工业大学课程设计任务书*注：此任务书由课程设计指导教师填写。

第一章直线一级倒立摆的数学模型1.1直线一级倒立摆的线性化数学模型的建立图1-1 直线一阶倒立摆结构示意图如图为一阶倒立摆的实物图，在建立物理模型的过程中，我们忽略了摩擦等次要因素，因此整个模型可以简化为小车和均匀质杆组成的系统，如下图所示图1-2 直线一级倒立摆模型本系统内部各相关参数定义如下：M小车质量m摆杆质量b小车摩擦系数c摆杆与小车间的阻尼系数l摆杆转动轴心到杆质心的长度I摆杆惯量u加在小车上的力x小车位置摆杆与垂直向上方向的夹角摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）（1）力学分析小车水平方向受力分析摆杆水平方向受力分析即结合上式化简得(1)摆杆垂直方向受力分析即以杆的重心为支点，摆杆力矩分析联解得(2)(2)微分方程模型在这个物理模型中，我们考虑的是摆杆在稳态附近的运动情况，摆动幅度以及在稳态点附近的角速度非常小，若设，则可认为,进而对上述（1）（2）方程进行线性化，。
