学习模拟电路设计的九大步骤

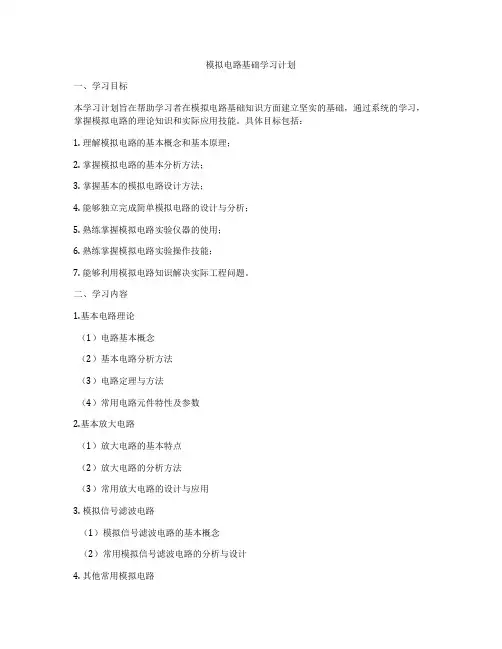

模拟电路基础学习计划一、学习目标本学习计划旨在帮助学习者在模拟电路基础知识方面建立坚实的基础，通过系统的学习，掌握模拟电路的理论知识和实际应用技能。

具体目标包括：1. 理解模拟电路的基本概念和基本原理；2. 掌握模拟电路的基本分析方法；3. 掌握基本的模拟电路设计方法；4. 能够独立完成简单模拟电路的设计与分析；5. 熟练掌握模拟电路实验仪器的使用；6. 熟练掌握模拟电路实验操作技能；7. 能够利用模拟电路知识解决实际工程问题。

二、学习内容1.基本电路理论（1）电路基本概念（2）基本电路分析方法（3）电路定理与方法（4）常用电路元件特性及参数2.基本放大电路（1）放大电路的基本特点（2）放大电路的分析方法（3）常用放大电路的设计与应用3. 模拟信号滤波电路（1）模拟信号滤波电路的基本概念（2）常用模拟信号滤波电路的分析与设计4. 其他常用模拟电路（1）比较器电路（2）振荡电路（3）积分电路（4）微分电路5. 模拟电路实验（1）使用示波器（2）使用信号发生器（3）使用多用示波器（4）使用模拟电路分析软件6. 模拟电路设计（1）选择电路元件（2）设计模拟电路（3）检验设计的正确性7. 实际应用案例（1）音频放大电路（2）视频放大电路（3）滤波电路在通信中的应用（4）其他模拟电路在实际工程中的应用案例三、学习方法1. 系统学习通过教材、课堂讲解、网络资源等方式，系统学习模拟电路的基础理论知识。

2. 实验操作利用实验室设备，进行模拟电路实验操作，掌握实验仪器的使用方法和实验操作技能。

3. 设计实践进行模拟电路设计实践，通过实际设计与调试，提高设计能力和实际应用能力。

4. 讨论与交流参与讨论班、研讨会等学术交流活动，与同学和老师进行学习经验交流，加深对模拟电路知识的理解和掌握。

5. 独立学习利用课余时间，独立进行深入学习，通过阅读相关文献、参考书籍，加深对模拟电路知识的理解和掌握。

四、学习过程安排1. 第一阶段：建立基础知识（1）学习基本电路理论知识，包括电路基本概念、基本电路分析方法、电路定理与方法等；（2）进行实验操作，熟悉实验仪器的使用方法和实验操作技能；（3）参加讨论班，交流学习经验，加深对基础知识的理解。

模拟集成电路设计流程集成电路设计流程是指针对特定的功能、性能和工艺要求，通过一系列设计步骤将电路实现在单一芯片上的过程。

下面将详细介绍集成电路设计流程。

第一步：需求分析在这一阶段，设计师首先与客户进行沟通，了解他们的需求和目标。

根据客户的要求，设计师需要明确电路的功能、性能、工艺要求等，以便后续的设计工作。

第二步：电路设计在电路设计阶段，设计师通常会运用计算机辅助设计（CAD）工具，绘制电路原理图。

该原理图表达了电路的各个组成部分以及它们的连接方式。

设计师需要合理选择器件、元件和电路拓扑结构，确保设计满足需求。

第三步：电路模拟在电路模拟阶段，设计师使用电路仿真软件对设计的电路进行模拟。

通过输入各个引脚的电压或电流信号，仿真软件可以预测电路的行为和性能。

这包括输出电压、电流、功率、频率响应等。

第四步：电路布局设计在电路布局设计阶段，设计师将电路的各个元件和连接线摆放在芯片上，以实现最佳的电气和物理特性。

布局的目标是减小元件之间的电容和电感，以及减小串扰和噪声干扰。

第五步：电路布线设计在电路布线设计阶段，设计师连通各个元件和引脚，形成实际的交互连接。

布线的目标是最大程度地减小电路的延迟和功率消耗，同时提高信号完整性和电路性能。

第六步：电路验证在电路验证阶段，设计师使用电路验证工具对设计的电路进行验证。

验证的目标是确保电路满足需求，并且没有任何错误或故障。

第七步：物理设计在物理设计阶段，设计师将电路的布局和布线信息转换为物理版图。

这包括确定芯片尺寸、电路层次、元件摆放和布线、金属线层、填充等。

物理设计的目标是满足工艺制约条件，并且最大程度地减小芯片面积和功耗。

第八步：工艺设计在工艺设计阶段，设计师根据制造工艺的要求，提供物理版图，包括图形层次、金属层次、曝光层次等。

这使制造商能够根据工艺要求进行后续的加工和制造。

第九步：芯片制造在芯片制造阶段，制造商使用光刻、薄膜沉积、离子注入等工艺制造出芯片。

这些步骤涉及一系列微细的操作，确保电路的每个部分都按照规划进行生产。

模拟集成电路的设计流程一、需求分析与规格确定1. 应用场景：了解电路将用于何种设备，如手机、电脑、汽车电子等，以及这些设备对电路的特殊要求。

2. 性能指标：根据应用场景，确定电路的关键性能参数，如增益、带宽、功耗、线性度、噪声等。

3. 工作条件：明确电路的工作电压、温度范围、湿度、震动等环境条件。

4. 成本与尺寸：考虑电路的成本目标和封装尺寸，确保设计在商业上是可行的。

5. 制定规格书：将上述分析结果整理成详细的技术规格书，为后续设计工作提供依据。

二、电路架构设计与仿真在规格确定后，设计师开始进行电路架构的设计。

这一阶段，设计师需要运用专业知识，选择合适的电路拓扑，并进行初步的仿真验证。

1. 电路拓扑选择：根据规格书要求，选择合适的电路拓扑，如运算放大器、滤波器、稳压器等。

2. 元器件选型：根据电路拓扑，选取合适的晶体管、电阻、电容等元器件。

3. 原理图绘制：使用电路设计软件，绘制电路的原理图。

4. 参数调整与优化：通过仿真软件，对电路参数进行调整，以优化电路性能。

5. 仿真验证：进行直流分析、交流分析、瞬态分析等仿真，验证电路在不同工作条件下的性能是否符合规格要求。

三、版图布局与设计规则检查1. 版图绘制：根据原理图，绘制电路的版图，包括元器件布局、连线、焊盘等。

2. 设计规则检查（DRC）：确保版图设计符合制造工艺的设计规则，如线宽、线间距、寄生效应等。

3. 版图与原理图一致性检查（LVS）：通过软件工具，比较版图与原理图是否一致，确保没有设计错误。

4. 参数提取：从版图中提取寄生参数，为后续的版图后仿真做准备。

四、版图后仿真与优化版图设计完成后，需要进行版图后仿真，以验证实际制造出的电路性能。

1. 版图后仿真：利用提取的寄生参数，对版图进行后仿真，检查电路性能是否受到影响。

2. 性能优化：根据仿真结果，对版图进行必要的调整，以优化电路性能。

3. 设计迭代：如果仿真结果不理想，可能需要返回前面的步骤，对电路架构或版图进行重新设计。

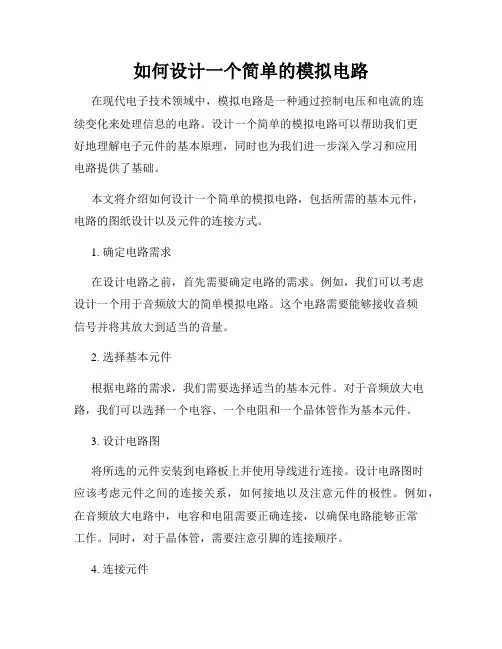

如何设计一个简单的模拟电路在现代电子技术领域中，模拟电路是一种通过控制电压和电流的连续变化来处理信息的电路。

设计一个简单的模拟电路可以帮助我们更好地理解电子元件的基本原理，同时也为我们进一步深入学习和应用电路提供了基础。

本文将介绍如何设计一个简单的模拟电路，包括所需的基本元件，电路的图纸设计以及元件的连接方式。

1. 确定电路需求在设计电路之前，首先需要确定电路的需求。

例如，我们可以考虑设计一个用于音频放大的简单模拟电路。

这个电路需要能够接收音频信号并将其放大到适当的音量。

2. 选择基本元件根据电路的需求，我们需要选择适当的基本元件。

对于音频放大电路，我们可以选择一个电容、一个电阻和一个晶体管作为基本元件。

3. 设计电路图将所选的元件安装到电路板上并使用导线进行连接。

设计电路图时应该考虑元件之间的连接关系，如何接地以及注意元件的极性。

例如，在音频放大电路中，电容和电阻需要正确连接，以确保电路能够正常工作。

同时，对于晶体管，需要注意引脚的连接顺序。

4. 连接元件根据电路图的设计，使用导线将元件进行连接。

在连接元件时，需要注意导线的长度和导线之间的间距，以避免干扰和短路。

5. 调试和测试完成元件的连接后，我们需要进行电路的调试和测试。

首先，确保所有元件连接正确无误。

然后，使用电源将电路供电，并使用测试仪器（如示波器）检测电路的输出。

在音频放大电路中，我们可以输入一个音频信号，然后观察电路是否能够将信号放大到适当的音量。

6. 优化和改进根据测试结果，如果电路的性能不理想，我们可以优化和改进设计。

例如，我们可以更换不同数值的电容和电阻，以调整电路的放大倍数和频率响应。

总结：设计一个简单的模拟电路需要明确电路需求，选择合适的基本元件，设计电路图并连接元件，最后进行调试和测试。

通过不断优化和改进，我们可以得到满足要求的模拟电路。

通过这个简单电路设计的过程，我们可以加深对模拟电路的理解和应用，同时也为学习更复杂的电子电路打下了基础。

模拟电子电路学习方法模拟电子电路学习方法篇一：如何学好模拟电子技术基础课程如何学好模拟电子技术基础课程模拟电子技术和数字电子技术基础是电子专业和计算机专业入门性质的技术基础课，也是必修的基础课程。

只有学好了这两门课程，才能顺利学习其他的专业课程。

因此对于立志要成为优秀电气电子工程师的同学来说，对于刚刚开始学习电子技术的基础知识初学者，如何了解和认识模拟电子技术基础的内容和特点，如何掌握正确的学习方法是非常重要的。

一. 电子信息系统的组成如图1所示为典型的电子信息系统的示意图。

系统首先要采集信号，即进行信号的提取。

这些信号来源于各种物理量的传感器、接收器、或者来源于信号发生器。

采集到的信号必须经过信号的预处理和加工，然后再送至驱动执行部件执行。

或由A/D转换器转换为数字信号经过计算机处理后，再经D/A转换器转换为模拟信号再送到执行机构执行。

二. 电子信息系统中的模拟电路对于模拟信号最基本的处理是放大，而且放大电路是构成各种模拟电路的基础。

在电子系统中，常用的模拟电路及其功能如下：（1）放大电路：用于信号的电压、电流或功率放大。

（2）滤波电路：用于信号的提取、变换或抗干扰。

（3）运算电路：用于信号的比例、加、减、乘、除、积分、微分等运算。

（4）信号转换电路：用于信号的转换。

如将电压信号转换为电流信号或将电流信号转换为电压信号、将交流信号变换为直流信号或将直流信号变换为交流信号等等。

（5）信号发生电路：用于产生正弦波、矩形波、三角波、锯齿波信号等等。

（6）直流电源：用于将交流电转换为不同输出电压和输出电流的直流电。

供给各种电子电路的供电电源。

三. 电子信息系统的组成原则（1）电路尽量简单。

电路越简单，所用的电子元器件就越少，连线、焊点就越少。

故障率就越低。

（2）（3）（4）（5）需要考虑电磁兼容性。

需要考虑系统的可测性。

设计电路和选择元器件是需要综合统筹考虑。

注意性价比。

生产工艺简单可行。

四. 模拟电子技术课程的学习模拟电子技术课程的特点如前所述，模拟电子技术基础课是入门性的技术基础课。

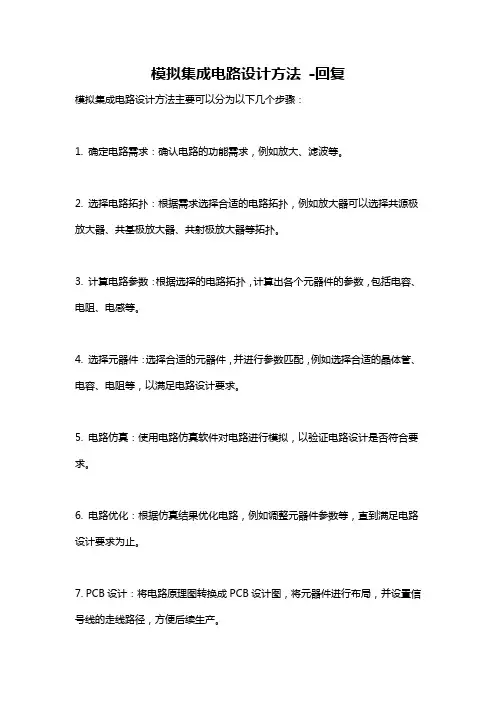

模拟集成电路设计方法-回复
模拟集成电路设计方法主要可以分为以下几个步骤：
1. 确定电路需求：确认电路的功能需求，例如放大、滤波等。

2. 选择电路拓扑：根据需求选择合适的电路拓扑，例如放大器可以选择共源极放大器、共基极放大器、共射极放大器等拓扑。

3. 计算电路参数：根据选择的电路拓扑，计算出各个元器件的参数，包括电容、电阻、电感等。

4. 选择元器件：选择合适的元器件，并进行参数匹配，例如选择合适的晶体管、电容、电阻等，以满足电路设计要求。

5. 电路仿真：使用电路仿真软件对电路进行模拟，以验证电路设计是否符合要求。

6. 电路优化：根据仿真结果优化电路，例如调整元器件参数等，直到满足电路设计要求为止。

7. PCB设计：将电路原理图转换成PCB设计图，将元器件进行布局，并设置信号线的走线路径，方便后续生产。

8. 电路制作：进行电路制作和调试，并进行测试验证是否符合电路参数要求。

9. 电路修改与完善：根据电路测试结果，进行可能的修改和优化，以达到更好的工作效果。

模拟电路学习方法模拟电路学习是电子工程专业的一门很重要的课程，应用范围也很广泛，尤其是在无线通信、控制系统、仪器仪表等领域中起着非常重要的作用。

但是模拟电路的学习对于大部分电子工程师来说都是一个非常有难度的课程，很多人都会感到十分的头疼和无从下手。

首先，模拟电路的基础非常重要，如果没有打好基础的话，后期的学习就会非常困难。

因此，在学习模拟电路的时候，我们要首先关注模拟电路的基础知识。

简单来说，模拟电路的学习可以分成以下几个部分：1、电路基础知识。

首先需要学习电路基础知识，掌握基本的电路定理和方法，包括欧姆定律、基尔霍夫定律、等效电路、戴维南定理、诺顿定理等。

2、元器件特性参数。

学习元器件的基本特性参数，包括电阻、电容和电感的等效参数、半导体器件（二极管、晶体管等）的特性参数等。

3、放大器的工作原理。

学习基本放大器的工作原理（如共源极、共漏极、共射极等放大器），掌握放大器的放大倍数、相位等基本参数。

4、滤波器的基本原理。

学习滤波器的工作原理，了解高通、低通、带通、带阻滤波器等的特点和应用。

5、振荡器的工作原理。

学习振荡器的基本原理，掌握LC震荡、晶体振荡器等的特点和应用。

其次，在学习模拟电路的时候，应该注重实践，不仅要结合实验来加深理论知识的理解，还需要了解实际应用中的具体情况，从而实现理论与实践的有机结合。

在实践中，需要注意以下几点：1、阅读电路图。

首先要学会阅读电路图，特别是掌握各种电路符号的含义，这是进一步深入电路研究的基础。

2、熟悉电器元件。

要熟悉各种电器元件的特性和用途，学习其电学特性参数，如电容、电阻、电感等电路组件的等效参数，了解器件的适用范围。

3、设计电路。

掌握基本的电路设计方法，学习电路设计中的基本流程和步骤，建立电路设计的思维模式。

4、进行电路实验。

要针对具体的电路实验设计实验方案，熟悉实验仪器的使用和操作，积极参与电路实验。

最后，需要注意的一点是要注重思维方式的改变，电路是一门很有思维层次的学科，因此需要打破传统的思维模式，追求创新，独立思考，锻炼灵活性和敏捷性，培养判断力和解决问题的能力。

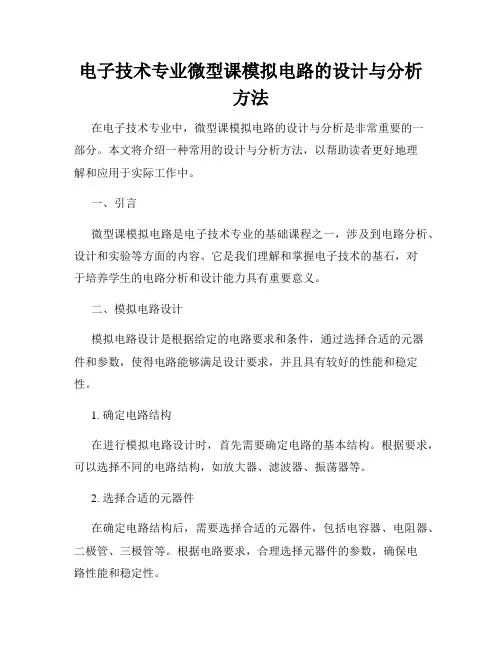

电子技术专业微型课模拟电路的设计与分析方法在电子技术专业中，微型课模拟电路的设计与分析是非常重要的一部分。

本文将介绍一种常用的设计与分析方法，以帮助读者更好地理解和应用于实际工作中。

一、引言微型课模拟电路是电子技术专业的基础课程之一，涉及到电路分析、设计和实验等方面的内容。

它是我们理解和掌握电子技术的基石，对于培养学生的电路分析和设计能力具有重要意义。

二、模拟电路设计模拟电路设计是根据给定的电路要求和条件，通过选择合适的元器件和参数，使得电路能够满足设计要求，并且具有较好的性能和稳定性。

1. 确定电路结构在进行模拟电路设计时，首先需要确定电路的基本结构。

根据要求，可以选择不同的电路结构，如放大器、滤波器、振荡器等。

2. 选择合适的元器件在确定电路结构后，需要选择合适的元器件，包括电容器、电阻器、二极管、三极管等。

根据电路要求，合理选择元器件的参数，确保电路性能和稳定性。

3. 进行电路分析和计算在元器件选择完成后，需要进行电路的分析和计算。

通过使用基本电路定理、网络分析方法和信号处理技术等，对电路进行等效替代和计算，得到电路的各种参数和特性。

4. 仿真与实验验证在设计完成后，可以使用电路设计软件进行仿真验证。

通过仿真可以更直观地了解电路的性能和特性，验证设计的正确性。

如果条件允许，还可以进行实际的电路实验，进一步验证设计的可行性。

三、模拟电路分析方法模拟电路分析是指对电路中各个元件和信号进行分析和计算，以获得电路的各种特性和性能。

1. 稳态分析稳态分析是指对电路中各个元件和信号进行直流分析，以了解电路在稳态工作时的状态和特性。

通过应用欧姆定律和基尔霍夫定律等基本电路定理，可以计算电路中各个节点的电压和电流。

2. 交流分析交流分析是指对电路中各个元件和信号进行交流分析，以了解电路对交流信号的响应和特性。

通过引入复数变量和复数分析方法，可以计算电路的频率响应、幅频特性和相频特性等。

3. 信号处理与放大模拟电路中常常需要对信号进行处理和放大。

电子电路设计模拟电路设计方法电子电路设计是现代电子技术领域的重要组成部分，其在各种电子设备和系统中起着至关重要的作用。

而模拟电路设计则是电子电路设计中的一项重要技术，其能够模拟和处理连续变量信号，广泛应用于各种电子系统中。

本文将介绍电子电路设计中的模拟电路设计方法。

一、模拟电路设计所需基础知识在进行模拟电路设计之前，我们需要具备一定的基础知识。

首先，我们需要了解电路的基本元件，例如电阻、电容和电感等。

其次，我们需要掌握电路分析的基本方法，包括基尔霍夫定律、电压分压原理等。

此外，还需要具备掌握信号与系统的基本知识，包括频域分析、滤波器设计等。

二、模拟电路设计方法1. 设计目标和规范在进行模拟电路设计之前，我们首先需要明确设计目标和规范。

例如，我们需要确定电路的功能、性能指标、工作条件等。

这些设计目标和规范将指导我们进行后续的电路设计过程。

2. 电路拓扑设计电路拓扑设计是模拟电路设计的重要环节，它决定了电路的基本结构和连接方式。

在进行电路拓扑设计时，我们需要根据设计目标选择合适的电路拓扑结构，例如放大电路、滤波电路等。

此外，还需要考虑电路的稳定性、可靠性和可调性等因素。

3. 元件选择和参数计算在进行元件选择和参数计算时，我们需要根据设计规范和电路拓扑来选择合适的元件，并计算其参数值。

例如，在设计放大电路时，我们需要选择适当的放大器管型和工作点，并计算电阻、电容等元件的数值。

4. 电路仿真与优化在进行模拟电路设计时，我们通常使用电路仿真软件进行仿真与优化。

通过仿真软件，我们可以模拟电路的工作过程，验证电路的性能指标，并对电路进行优化。

例如，我们可以通过调整元件参数和拓扑结构来改善电路的性能。

5. PCB设计PCB设计是模拟电路设计的重要环节。

在进行PCB设计时，我们需要将电路图转化为PCB布局图，并将元件进行布局、连线和焊接。

通过合理的PCB设计，可以提高电路的可靠性、抗干扰能力和成本效益。

三、模拟电路设计案例以下是一个简单的模拟电路设计案例，以放大电路为例。

电子电路的模拟和数字设计方法电子电路是现代电子技术领域中非常重要的一部分，涉及模拟和数字设计两个方面。

模拟电路设计是指根据电路的数学模型，通过选取、设计适当的元器件，以满足电路的功能要求并确保电路的性能稳定可靠。

数字电路设计则是指根据数字信号的处理需求，通过逻辑门和数字元器件以及数字信号处理算法，实现对数字信号的处理、编码和解码等操作。

本文将详细介绍电子电路模拟和数字设计的方法。

模拟电路设计步骤如下：1. 确定电路功能：首先明确设计电路的功能需求，例如放大、滤波、比较等。

2. 选取元器件：根据电路功能需求，在元器件手册或相关资料中，选择合适的电阻、电容、放大器、滤波器等元器件。

3. 绘制电路原理图：根据选取的元器件，使用电路设计软件或手工绘图，将电路原理图绘制出来。

4. 电路分析：对绘制好的电路原理图进行电路分析，计算电路的各种参数和指标。

5. 仿真验证：使用电路仿真软件，对设计好的模拟电路进行仿真验证，观察输出信号是否满足设计要求。

6. PCB布局设计：根据电路原理图，进行PCB布局设计，将各个元器件进行合理布局，确保电路的稳定性和可靠性。

7. 元器件焊接：将选购好的元器件焊接到PCB板上，注意焊接质量和连接正确性。

8. 调试测试：将焊接好的电路连接电源，进行调试测试，观察电路是否工作正常，检查输出信号是否满足要求。

性。

数字电路设计步骤如下：1. 确定数字信号处理需求：明确数字信号处理的功能需求和性能要求，例如编码、解码、逻辑运算等。

2. 逻辑门选择：根据功能需求，选择合适的逻辑门（如与门、或门、非门等）和其他数字元器件（如触发器、计数器等）。

3. 绘制逻辑图：根据选取的逻辑门和数字元器件，使用逻辑设计软件或手工绘图，绘制数字逻辑图。

4. 逻辑分析：对绘制好的数字逻辑图进行逻辑分析，确定输入输出关系，计算逻辑电平和时序参数。

5. 逻辑验证：使用数字电路仿真软件，对设计好的数字电路进行逻辑验证，检查输出信号是否满足设计要求。

模拟电路设计的实现方法及其应用模拟电路是指模拟物理量的电路，如电压、电流、电阻、电感、电容等物理量。

它是电子工程中不可或缺的一部分，广泛应用于人类生产生活中的各个领域，如能源、通讯、汽车、医疗等。

本文将介绍模拟电路的设计实现方法以及其应用。

一、设计实现方法（一）设计流程模拟电路的设计流程可以分为以下几步：1.确定系统性能指标：确定电路的功能和性能指标，如工作频率、增益、输出电压等。

2.选择核心器件：选择最适合的核心器件，如运放、电容、电感等。

3.电路拓扑设计：设计电路的基本拓扑结构。

4.参数计算：根据具体要求计算器件参数。

5.电路分析与模拟：在电路模拟软件中对电路进行分析和仿真，检验电路的性能。

6.电路实验验证：将电路进行实验验证，验证电路是否达到要求。

（二）常用电路1.放大器电路放大器电路是模拟电路设计中重要的一种电路。

它将输入信号放大到合适的幅度，以输出更大的信号。

常见的放大器电路有运算放大器电路、共射、共基、共发射三种基本放大器电路。

2.滤波器电路滤波器电路可以去除噪声信号和非期望信号，只保留期望信号。

常见的滤波器电路有低通、高通、带通、带阻滤波器等。

滤波器电路在音频系统、通信电路和图像处理中得到广泛应用。

3.振荡器电路振荡器电路可以产生稳定的正弦信号，可以应用于通信电路、音频系统和信号调制等领域。

常见的振荡器电路有晶体管振荡器、RC振荡器、LC振荡器等。

二、应用（一）通讯领域在通讯领域，模拟电路设计应用广泛。

如放大器电路用于信号放大；滤波器用于信号去噪；模拟信号处理电路用于调制调频等。

（二）娱乐领域模拟电路设计也在娱乐领域中广泛应用。

如音频功放可以放大音乐信号输出到扬声器；电视机用到图像处理电路；录音设备、数字相机等。

（三）医疗领域在医疗领域，模拟电路设计也有广泛应用。

如心电图机用到放大器、滤波器等电路；血压计可以使用放大器和传感器等。

三、总结模拟电路设计是电子工程领域中不可或缺的一部分，它广泛应用于人类生产生活的各个领域中。

如何学好模拟电路设计学习模拟电路分四步：1.一定要先把分立元器件学好，学透。

比如：电阻、电容、二极管、稳压管、三极管、比较器、运放、MOSFET等。

分立元器件在模拟电路中是最基本也是最小的组成部分。

这好比人的组织细胞，要想研究人就要先研究组织细胞。

2.需要懂得利用这些分立器件的工作特性和条件来组成一个小的单元电路，学会让这个单元电路正常工作。

这就好比各个组织细胞组成了人体的各个器官，模拟电路的各个单元电路正常高效工作就好比人体器官的正常健康;上海雷卯电子3.学会将各个单元电路有机地协调运转，联调可靠运行，这就好比各个器官的协调运动组成了一个健康充满活力的有生命的人。

4.学会设计和调试电路，借助示波器等测量仪器让电路的参数调整合理并最优化。

这就好比利用仪器对人体进行体检，并根据体检报告进行调理，使人精神饱满，健康充满活力。

所以说我一直拿设计电路比喻有生命体的人。

一个好的设计电路好比一个充满活力的人，一个设计不好的电路就好比亚健康的人。

所以说我们设计电路需要赋予它的生命，需要让它强壮，这是我们设计电路的终极目标。

如何培养设计电路的思路呢?从大的方面讲一般我们分三步走：第一步，先学会看别人的电路;第二步，学会根据自己的需要修改别人的电路;第三步，自己独立设计电路。

具体方法如下：其实任何一个复杂的电路都是由一个个小的电路模块组成的首先，我们先把一个小的单元电路搞懂，而这个单元电路又是由一个个元器件组成的，所以我们先把这个单元电路中元器件弄通，而掌握这些元器件无非是电流、电压、功率、工作条件等这几个参数;然后把这些器件放在一个单元单元电路中根据前面说的那几个参数分析他们在电路中的作用。

一定要多动手，建议大家把每个元器件都要换个参数测试一下，。

模拟电路设计与分析方法一、引言模拟电路设计是电子工程领域非常重要的一部分，在各种电子设备中起着关键作用。

而模拟电路的设计与分析方法的选择和应用直接影响着电路的性能和稳定性。

本文将介绍几种常用的模拟电路设计与分析方法，帮助读者更好地理解和应用这些方法。

二、传统模拟电路设计方法在传统的模拟电路设计过程中，电路设计师通常会遵循以下步骤：1. 了解电路需求：明确电路的功能和性能要求，包括电压范围、功耗、带宽等参数。

2. 选择元器件：根据电路需求选择合适的电子元器件，包括电阻、电容、二极管、晶体管等。

3. 确定电路拓扑结构：根据电路功能和性能要求，选择合适的电路拓扑结构，如放大器、滤波器、振荡器等。

4. 进行电路参数计算：根据电路的拓扑结构和元器件的参数，计算电路的增益、频率响应、稳定性等参数。

5. 进行模拟电路仿真：使用SPICE等仿真工具，对电路进行模拟并验证电路性能是否符合需求。

6. 优化和调整电路：根据仿真结果，对电路进行优化和调整，改进电路的性能和稳定性。

传统模拟电路设计方法在实践中应用广泛，但存在一些问题，如设计周期较长、设计复杂度高等。

三、基于模型的模拟电路设计方法基于模型的模拟电路设计方法是一种较新的设计方法，它利用现有的电路模型和模拟算法来辅助电路设计。

1. 高层次模型设计：利用较高层次的模型，如模拟系统级模型或行为级模型，来设计电路。

这种方法可以大大缩短设计周期和简化设计过程。

2. 参数化建模：建立电路元器件的参数化模型，通过参数调整来达到不同的设计目标。

这种方法可以灵活地控制电路的性能，快速满足不同的需求。

3. 混合信号设计：将模拟电路和数字信号处理技术相结合，利用数字信号处理方法来提高模拟电路的性能和稳定性。

基于模型的模拟电路设计方法在设计过程中充分利用了模型和算法的优势，能够提高设计效率和设计品质。

四、仿真与分析方法仿真与分析在模拟电路设计中起着至关重要的作用，它可以帮助设计师在实际搭建电路之前，通过计算机模拟来评估电路的性能和稳定性。

1．简述模拟电子电路设计的主要步骤模拟电子电路的设计方法和步骤如下：(1)明确设计任务和要求。

(2)选择总体方案。

(3)设计单元电路。

(4)计算参数。

(5)选择元器件。

(6)绘制总体电路图。

(7)审查电路图。

(8)组装与调试。

(9)撰写设计报告。

2．简述数字电子电路设计的主要步骤数字电子电路的主要设计步骤如下：∙分析确定系统功能。

∙确定系统方案。

∙设计系统方框图。

∙逻辑功能划分。

∙单元电路设计。

∙系统电路的综合与优化。

∙系统性能测试。

∙撰写设计文件。

3．什么是集成电路，简述使用集成电路的优越性集成电路是一种采用特殊工艺制作的具有特定功能的单元电路，包括SSI（小规模集成电路）、MSI（中规模集成电路）、LSI（大规模集成电路）和VLSI（超大规模集成电路）等类型，集成电路的品种齐全，功能各异。

选择合适的数字集成电路不仅可以简化电路、提高设计效率，而且可以提高电路的稳定性，改善电路的整体性能。

4．单元电路的调试方法主要有哪两种，有何作用？单元电路的调试主要包括静态测试和动态调试两种，静态调试是在没有输入信号的条件下进行的，测试时先用万用表测试电路中各点的直流电位，将它与理论值比较，根据比较结果总体评价器件工作正常与否。

动态测试时，在输入端输入信号，可以用示波器观察各级电路的输出波形及工作情况。

5．电子电路在设计好后，为什么在通电前必须认真检查电路？通电前检查电路的主要目的是发现组装过程中的错误，包括元件检查、连线检查和焊接质量检查。

主要内容包括元器件检查、连线检查和焊接质量。

元器件检查主要查看安装的元器件是否与图纸相符、元器件的管脚是否安装正确。

连线检查主要检查是否有错线、少线和多线。

焊接质量检查主要检查是否有虚焊、短路、断路以及接触不良的现象。

模拟电子电路设计模拟电子电路设计是电子工程中的重要部分，它涵盖了从基本电路元件的选择和组合到整个电子系统的设计与调试。

本文将介绍一种常见的模拟电子电路设计流程，并通过实例展示其具体步骤和方法。

一、电路需求分析在进行模拟电子电路设计之前，我们首先需要明确电路的需求和功能。

这包括了电路的输入输出特性、带宽要求、功耗限制以及其他相应规格等。

同时，还需要考虑电路所在的环境条件，如温度范围、电磁兼容性等因素。

二、电路拓扑设计电路的拓扑设计是根据需求选择适当的电路结构和拓扑连接。

对于模拟电子电路而言，常见的拓扑包括共射、共基、共集等放大器结构，以及运算放大器、滤波器、振荡器等功能模块。

通过合理的拓扑设计能够满足电路的功能需求，并考虑到一些优化指标，如增益、频率响应等。

三、元件选择与参数计算在电路设计过程中，合理选择电路中所需元件的型号和参数非常重要。

这包括了电容、电阻、电感等被动元件，以及晶体管、运放等主动元件。

根据电路拓扑和功能需求，通过计算和仿真，选取合适的元件型号和参数值。

四、电路分析与仿真在元件确定之后，进行电路分析与仿真是必不可少的。

利用电子电路仿真软件，如PSpice、Multisim等，对电路进行性能分析、参数优化和敏感性分析。

通过仿真，可以验证电路设计的正确性，找出可能存在的问题，并进行调整和改进。

五、电路布局与走线完成电路基本设计和仿真后，需要进行电路布局和走线。

在设计过程中，要注意信号和电源地的分离，减小干扰和噪声。

合理的布局和走线能够提高电路的可靠性和抗干扰能力，保证信号传输的完整性和准确性。

六、电路调试与测试完成电路的布局和走线之后，进行电路的调试与测试是必要的一步。

通过使用示波器、信号发生器等测试设备，对电路的各项指标进行验证和测试。

若发现问题，需及时分析并修复，以确保电路的正常工作。

七、电路优化与改进在完成电路的调试和测试之后，可能还存在一些性能上的改进和优化空间。

通过分析电路的性能指标，如增益、带宽等，找出可能存在的问题，并进行改进和优化。
