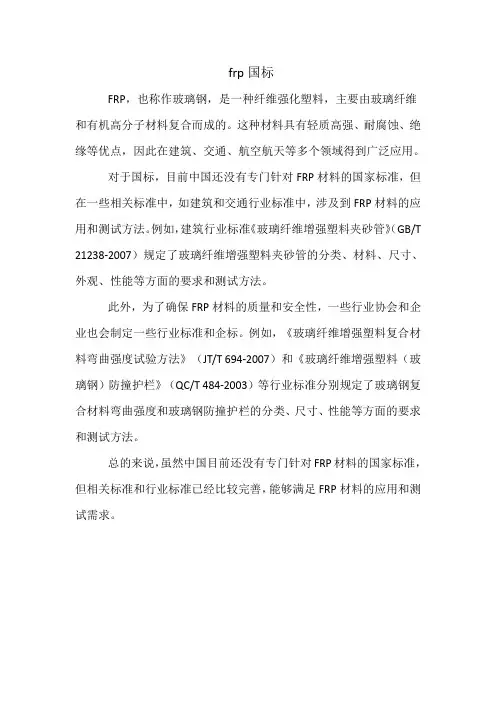

FRP，也称作玻璃钢，是一种纤维强化塑料，主要由玻璃纤维和有机高分子材料复合而成的。

这种材料具有轻质高强、耐腐蚀、绝缘等优点，因此在建筑、交通、航空航天等多个领域得到广泛应用。

对于国标，目前中国还没有专门针对FRP材料的国家标准，但在一些相关标准中，如建筑和交通行业标准中，涉及到FRP材料的应用和测试方法。

例如，建筑行业标准《玻璃纤维增强塑料夹砂管》（GB/T 21238-2007）规定了玻璃纤维增强塑料夹砂管的分类、材料、尺寸、外观、性能等方面的要求和测试方法。

此外，为了确保FRP材料的质量和安全性，一些行业协会和企业也会制定一些行业标准和企标。

例如，《玻璃纤维增强塑料复合材料弯曲强度试验方法》（JT/T 694-2007）和《玻璃纤维增强塑料（玻璃钢）防撞护栏》（QC/T 484-2003）等行业标准分别规定了玻璃钢复合材料弯曲强度和玻璃钢防撞护栏的分类、尺寸、性能等方面的要求和测试方法。

总的来说，虽然中国目前还没有专门针对FRP材料的国家标准，但相关标准和行业标准已经比较完善，能够满足FRP材料的应用和测试需求。

玻璃钢夹砂管介绍

玻璃钢夹砂管介绍

一般采用manning公式进行水力计算，根据manning公式，对于圆形管道输
水，流量与管径、 manning系数及水力坡度有如下关系：
式中：
Q
0.3117
1
S
8
D 0.5 3
n
（3-1）
Q——为流量，单位：m3/s；
玻璃钢夹砂管道性能优势
2、防渗性能好
玻璃钢管采用双环橡胶密封胶圈承插连接,安装 时在连接处lOO%打压试验, 同时，璃钢管道采 取4层不同材质组合的内衬层：
1层富树脂（100%）胶衣层 1层富树脂（>90%）表面毡 1层富树脂（>70%）针织毡 1层富树脂（>90%）网格布所组成 这四层均有优良的防渗能力，构成4道防护墙，具
玻璃钢夹砂管道结构
玻璃钢衬层由增强树脂构成，本身就具有较强的耐腐蚀性 能，而且可以根据不同的环境和输送介质选择不同的树脂，使其耐腐 蚀性能具有一定的灵活性，且不锈，无需外加防护层，设计使用寿命 可达50年（国内外标准明确规定），这是混凝土管和钢管都无法比拟 的。
玻璃钢夹砂管中树脂的拉伸模量可 达到3500MPa，抗变性能力强 例如：刚度为5000Pa的玻璃钢夹砂 管道，一般可适用于埋深4m以内的 管顶土深。初始径向变形率在1～ 3%，50年后变形率不超过3～５％。 而设计规范中规定玻璃钢夹砂管道 的初始变形率要达到２0％而不破坏
玻璃钢夹砂管道性能优势
7、设计灵活
玻璃钢夹砂管的设计灵活性主要表现在两方面： 一是结构设计上的灵活性，管道可通过改变砂层厚度及环向、交叉缠 绕比例来满足不同刚度，以满足不同刚度以及公称压力的要求。 二是内衬层防腐材料的选择，玻璃钢夹砂管内衬层为增强树脂，因此 可通过选择不同的增强树脂来达到耐不同介质的输送要求。 这种设计上的灵活性是钢管、铸铁管、水泥管所无法比拟的。

玻璃纤维增强塑料夹砂管

玻璃纤维增强塑料夹砂管

I C S83.120Q23中华人民共和国国家标准GB／T21238－2007玻璃纤维增强塑料夹砂管Glassfiber reinforce dplasticsmortarpipes(ISO10639：2004（E），Plasticspipingsystemsforpressureandnon-pressurewatersupply---Glass-reinforcedthermosetting plastice(GRP)systemtsbasedon unsaturatedpolyester(UP)resin,NEQ)2007-10-21发布2008-04-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会目次前言 (I)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4分类和标记 (2)5原材料 (3)6要求 (4)7卫生性能 (10)8试验方法 (10)9检验规则 (12)10标志、包装、运输和贮存 (14)附录A（规范性附录）初始环向拉伸强力度样 (15)附录B（规范性附录）长期静水压性能试验及确方法 (16)试验及确定方法 (17)附录C（规范性附录）长期弯曲应弯Sb附录D（资料性附录）接头技术要求 (20)附录E（资料性附录）管件技术要求 (23)前言本标准对应于ISO10639：2004《压力和非压力给水塑料管系统——玻璃纤维增强热固性塑料（不饱和聚酯树脂）管》（英文版），与ISO10639的一致性程度为非等效。

本标准自实施之日起，CJ／T3079－1998《玻璃纤维增强塑料夹砂管》，JC／T838－1998《玻璃纤维缠绕增强热固性树脂夹砂压力管》，JC／T695－1998《离心浇铸玻璃纤维增强不饱和聚酯树脂夹砂管废止。

本标准的附录A附录B和附录C为规范性附录，附录D和附录E为资料性附录。

本标准由中国建筑材料工业协会提出。

本标准由全国纤维增强塑料标准化技术委员会口。

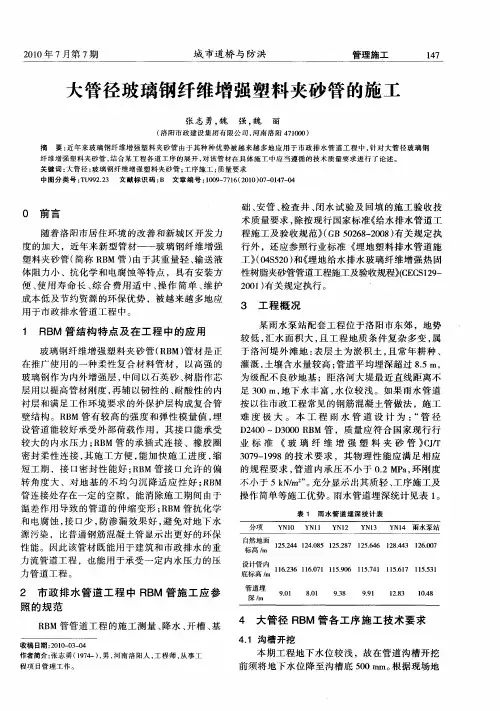

大管径玻璃钢纤维增强塑料夹砂管的施工

大管径玻璃钢纤维增强塑料夹砂管的施工

０ 前 言
随着 洛阳市居住环境 的改善 和新城 区开发力 度 的加 大 ，近 年 来 新 型 管 材 —— 玻 璃 钢纤 维 增 强 塑料 夹 砂 管 （ 简称 Ｒ Ｍ 管 ） Ｂ 由于 其 重 量 轻 、 送 液 输 体 阻力小 、抗化学和电腐蚀等特点 ，具有安 装方 便 、 用 寿 命 长 、 合 费 用 适 中 、 作 简 单 、 护 使 综 操 维 成 本 低 及 节 约 资 源 的环 保 优 势 ，被 越 来 越 多 地 应 用 于 市 政 排水 管 道 工 程 中 。
３ 工 程 概 况
某 雨 水 泵 站 配套 工 程 位 于 洛 阳市 东 郊 ，地 势 较低 ， 汇水 面 积 大 ， 工 程 地 质 条 件 复 杂 多 变 ， 且 属 于 洛河 堤 外 滩 地 ： 层 土 为 淤 积 土 ， 常 年 耕 种 、 表 且
１ ＲＢ 管结构 特点 及在 工程 中的应 用 Ｍ
作者简介： 志勇 （ ９４ ） 男 ， 张 １ ７一 ， 河南 洛 阳人 ， 工程 师 ， 事工 从
Hale Waihona Puke 程项 目管理 工作 。 本期工程地下水位较浅 ，故在管道沟槽开挖 前 须 将 地 下 水 位 降 至 沟槽 底 ５０ｍ 根据 现 场 地 ０ ｍ。
１８ ４
管理施工
城 市道 桥 与 防 洪
灌溉 ， 土壤含水量较高 ； 管道平均埋深超过 ８５ｉ， ． ｎ 为 级 配 不 良砂 地 基 ；距 洛 河 大堤 最 近直 线 距 离 不 足 ３０ｉ， 下 水 丰 富 ， 位 较 浅 。 如 果 雨 水 管 道 ０ 地 ｎ 水 按 以往 市政 工程 常见 的钢 筋 混 凝 土 管 做 法 ，施 工 难 度 极 大 。 本 工 程 雨 水 管 道 设 计 为 ： 管 径 “ Ｄ ４０～Ｄ ０ ０Ｒ Ｍ 管 ，质 量 应 符 合 国 家 现 行 行 ２０ ３０ Ｂ 业 标 准 《 璃 纤 维 增 强 塑 料 夹 砂 管 ＞ｊ 玻 ＞ｒ ｃｒ ３７— ９ ８的技 术 要 求 ，其 物 理 性 能 应 满 足 相 应 ０９ １９ 的规程要求 ， 道 内承压 不小于 ０２Ｍ ａ 环 刚度 管 ． Ｐ， 不小 于 ５ Ｎｍ ” 充分显示出其质轻 、 ／ 。 ｋ 工序施工及 操作简单等施工优势。 雨水管道埋深统计见表 １ 。

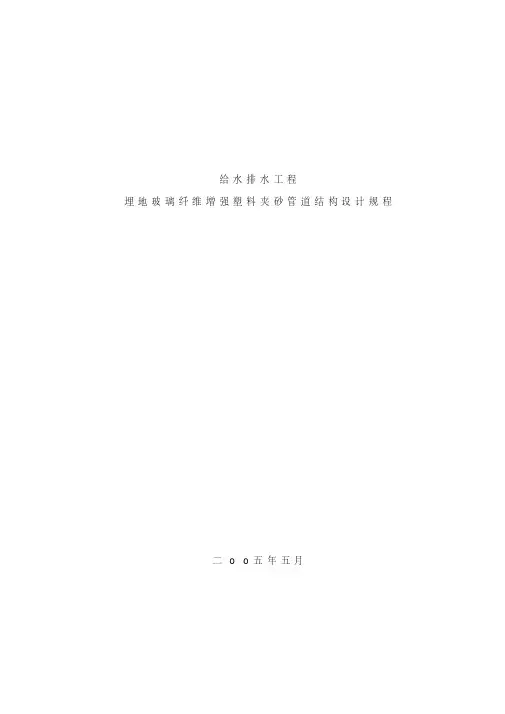

玻璃纤维增强塑料夹砂管工程设计规程(定稿)

玻璃纤维增强塑料夹砂管工程设计规程(定稿)
4
S0—管 材 初 始 环 向 刚 度 值 ； Sb—管 材 的 长 期 环 向 弯 曲 应 变 基 准 值 ； ν p—管 材 的 泊 桑 比 。 2.2.3 几 何 参 数 D0—管 道 的 计 算 直 径 ； DN—管 道 的 公 称 直 径 ； D1—管 道 的 外 壁 直 径 ； Hs—管 顶 至 设 计 地 面 的 覆 土 高 度 ； a—单 个 车 轮 的 着 地 分 布 长 度 ； b—单 个 车 轮 的 着 地 分 布 宽 度 ； di—相 邻 两 个 轮 压 间 的 净 距 ； r0—管 道 的 计 算 半 径 ； t—管 壁 厚 度 ； wd,max—外 荷 载 作 用 下 管 道 最 大 竖 向 变 形 值 。 2.2.4 计 算 系 数 CG—永 久 作 用 效 应 系 数 ； CQ—可 变 作 用 效 应 系 数 ； DL—变 形 滞 后 系 数 ； Ee—管 侧 回 填 土 的 变 形 模 量 ； En—管 周 原 状 土 的 变 形 模 量 ； Ed—管 侧 土 的 综 合 变 形 模 量 ； Kd— 竖 向 压 力 作 用 下 管 的 竖 向 变 形 系 数 ； Kf— 管 道 抗 浮 设 计 的 稳 定 性 抗 力 系 数 ； Kim— 管 壁 截 面 弯 矩 系 数 ； Kst— 管 壁 截 面 设 计 的 稳 定 性 抗 力 系 数 ； γ 0—管 道 工 程 的 重 要 性 系 数 ； γ G—永 久 作 用 分 项 系 数 ； γ Q—可 变 作 用 分 项 系 数 ； γ s—回 填 土 的 重 力 密 度 ； γ w—管 内 水 的 重 力 密 度 ； ν s—管 周 土 体 的 泊 桑 比 ； ψ c—可 变 作 用 的 组 合 系 数 ； ψ q—可 变 作 用 的 准 永 久 值 系 数 ； μd—地 面 车 辆 荷 载 的 动 力 系 数 。

玻璃纤维增强塑料夹砂管检测标准

玻璃纤维增强塑料夹砂管检测标准

玻璃钢纤维增强塑料夹砂穿套管一．管材形式：玻璃钢纤维增强塑料夹砂管穿套管二．参照规范：GB/T 21238---2007三．检验组批、抽样方法：以相同材料、相同工艺、相同规格的100根FRPM 管为一批（不足100根的也作为一批），随机抽样6根进行外观质量、尺寸、巴氏硬度检验。

四．检测内容4.1 外观质量（归类）：FRPM管的内表面应光滑平整，无对使用性能有影响的龟裂、分层、针孔、杂质、贫胶区、气泡和纤维浸润不良等现象；管端面应平齐；边棱应无毛刺；外表面无明显缺陷。

尺寸4.2直径：外径系列应符合表1的规定，内径系列应符合表2的规定4.3 长度：FRPM管的有效长度为3m、4m、5m、6m、9m、10m、12m。

如果需要特殊长度的管，在订货时由供需双方商定。

（看看长度是多少）FRPM管的长度偏差：有效长度的±0.5%。

4.4 管壁厚度：任一截面的管壁平均厚度应不小于规定的设计厚度，其中最小管壁厚度应不小于设计厚度的90%。

（缺少数值）4.5 管壁结构：管壁通常由内衬层、结构层和外表层组成。

内衬层的厚度应不小于1.2mm。

4.6 管端垂直度：管端面垂直度应符合表3的规定。

4.7 巴氏硬度：FRPM管外表面的巴氏硬度应不小于40。

4.8 树脂不可溶成分含量：管壁中树脂的不可溶分量应不小于90%五．初始力学性能测试（按照主控、副控做）5.1 初始环刚度：初始环刚度S0应不小于相应的环刚度等级值SN。

5.2 初始环向拉伸强力Fth：初始环向拉伸强力应根据工程设计来确定，但其最小值根据下式确定：FtL=C1·PN·DN/2当长期静水压设计压力基准实验(HDP)时。

5.3 初始轴向拉伸强力及拉伸断裂应变：a)当管道不承受由管内压直接产生的轴向力或未收到特殊轴向力时，其管壁初始轴向拉伸强力FtL应不小于表6的规定值；管壁轴向拉伸断裂应变应不小于0.25%。

b)当管道承受由管内压产生的轴向力时，其管壁初始轴向拉伸强力FtL应满足式（2）的要求。

三.玻璃钢夹砂管


单位：mm
偏差
+2.0，-2.0 +2.1，-2.0 +2.3，-2.0 +2.5，-2.0 +2.8，-2.0 +3.0，-2.0 +3.3，-2.0 +3.5，-2.0 +3.8，-2.0 +4.0，-2.0 +4.5，-2.0 +5.0，-2.0 +5.5，-2.0 +6.0，-2.0 +6.5，-2.0 +7.0，-2.0 +7.5，-2.0 +8.0，-2.0
系列PRM管的规格尺寸
公称直径
外直径
200 250 300 400 500 600 700 800 900 1000 1200 1400 1600 1800 2000 2200 2400 2500
208 259 310 412 514 616 718 820 922 1024 1228 1432 1636 1840 2044 2248 2452 2554
②内径系列的RPM管规格尺寸见下表
③管的标准有效长度 为6m、12m，长度 偏差为±0.005L(L 为管的有效长度)。
④壁厚管的最小壁厚应 不小于经规定程序批 准的图样和技术文件 规定的标称厚度的 87.5%，平均厚度应 不低于标称厚度。
内径系列RPM管的规格尺寸
公称直径
内直径范围 最小 最大
200 250 300 400 500 600 700 800 900 1000 1200 1400 1600 1800 2000 2200 2400 2500
③玻璃纤维增强热固性树脂夹砂管道严禁被放置在热 源暴露之处；安装过程中应避免因电焊或割火星引起 燃烧。
④管道吊装时，应检查吊装机具是否安全，吊装管 道的下方不得有人停留。

1玻璃纤维增强塑料夹砂管

玻璃纤维增强塑料夹砂管(Fiber-Glass-Reinforced Plastic Matrix Pipes—FRPM) ，简称玻璃钢管，是一种新型柔性非金属(树脂、纤维、砂等)复合材料管道，一般采用离心浇铸工艺生产，是目前国内外逐渐推广使用的一种柔性复合材料(树脂、纤维、砂等)管道。

玻璃钢管不仅有重量轻(仅为混凝土管的1/9~1/5)、承压能力好(承内压范围0.4~2.5MPa)、输送液体阻力小(粗糙度系数n=0.009)、能保证供水水质、抗化学和电腐蚀等特点，而且具有安装方便、使用寿命长、综合费用适中、操作简单、维护成本低等优点，适用于城市给水、污水排放、工业水处理、工业输液等重力或压力输送系统。

因此，玻璃钢管道是目前极有发展前景的新型管材。

表6-7列出了不同规格的玻璃钢管道与混凝土管道的价格对比，可以看出，玻璃钢管道的价格略高于混凝土管道。

玻璃钢管道最显著的特点就在于它可根据管道用途的不同选用不同的内衬树脂，从而适用于各种流体的输送。

既可选用无毒树脂内衬作为给水管道使用，也可选用抗腐蚀树脂内衬作为下水管道使用。

尤其在输送腐蚀性强的工业废水的应用中，优于其它管材，收到了良好的效果。

自从20世纪80年代早期开始，在欧洲、日本和北美等地，FRPM管道就已经广泛地应用于顶管和微型隧道施工的污水管道。

由于美国缺乏合适的混凝土管道，FRPM管道就自然成为微型隧道最常用的管材。

例如，美国20世纪80年代玻璃钢管道占3.5%的市场份额，20世纪90年代末期每年生产的管道超过1万km，已经安装的玻璃钢管线达到16万km，年递增速度5~10%。

20世纪90年代欧洲各国新建输水管线中平均有50%采用玻璃钢管；日本为25%；在中东几乎为100%，最大直径为3700mm；最大的玻璃钢管道生产厂美国Owens-Coming Co.已生产的管道总长超过3000km。

国内玻璃钢夹砂管道起源于20世纪80年代，到90年代中叶完成了引进设备技术，从消化吸收到大规模应用走过了一个艰难的里程。

JC-T2538-2019玻璃纤维增强塑料连续缠绕夹砂管(清晰版)

3 术语和定义
下列术语和定义适用于本文件。 3.1
玻璃纤维增强塑料连续缠绕夹砂管 Continuous advancing mandrel Winding Fiberglass mortar Pipes
以玻璃纤维及其制品为增强材料，以不饱和聚酯树脂等为基体材料，以石英砂为填料，采用连续 缠绕工艺方法制成、套筒式接头连接的管道。 3.2
环刚度 ring stiffness 单位长度的管环在外压作用下，在一定径向变形下所承受的载荷大小。它表征管环在外载荷下抵 抗变形能力。按下式计算：S＝EI/D3，其中 S 为环刚度，通常以 N／m2 作单位；EI 为沿管道轴向单位 长度内管壁环向弯曲刚度；D 为管道计算直径。 [GB/T21238-2016 定义 3.2] 3.3 连续缠绕工艺 continuous advancing mandrel winding method 在连续输出的模具上，把树脂、连续纤维、短切纤维和石英砂按一定要求采用环向缠绕方法连续 铺层，并经固化后切割成一定长度管材的生产方法。 [GB/T21238-2016 定义 3.5] 3.4 挠曲水平 ring deflection level 管环径向变形和管道计算直径的比值。分为挠曲水平 A 和挠曲水平 B。 3.5 连接口 spigot 管道两端经打磨处理后，与套筒接头连接的区域。 3.6 压力设计基准 pressure design basis; PDB 对一组规格相同的 CWFP 管试样分别施加不同的静水内压，测出每个试样的失效时间，再由回归曲 线外推至 50 年(4.38×105 h)后管能承受的静水内压值。 [GB/T21238-2016 定义 3.6] 3.7 长期弯曲应变 long-term ring-bending strain ;Sb

玻璃纤维增强塑料夹砂管的环刚度分析

玻璃纤维增强塑料夹砂管的环刚度分析摘要：通过对玻璃纤维增强塑料夹砂管的环刚度、管刚度、刚度等级概念进行分析，明确了环刚度是管道在外载作用下抵抗变形的一种能力，管刚度与环刚度并不是同一个概念，而刚度等级是管材初始特定环刚度的级别。

由环刚度的相关概念分析了环刚度设计与测试的基本方法，并根据设计规范的要求对实际工程中所需要的刚度等级从变形和稳定性两个方面进行了分析，得到了确定刚度等级的基本原则和方法及其与埋设条件之间的关系。

对正确理解玻璃纤维增强塑料夹砂管的环刚度以及环刚度的设计、测试及选择都具有一定的参考意义。

关键词：玻璃纤维增强塑料夹砂管、环刚度、管刚度、刚度等级一、前言玻璃纤维增强塑料夹砂管简称玻璃钢管是一种以玻璃纤维及其制品为增强材料,以不饱和聚酯树脂等为基体材料,以石英砂及碳酸钙等无机非金属颗粒材料为填料,采用定长缠绕工艺、离心浇铸工艺、连续缠绕工艺方法制成的管道。

玻璃钢管与混凝土管相比不仅有重量轻、承压能力好、内壁阻力小等特点,而且具有使用寿命长、安装方便、操作简单等优点，在工程中得到广泛的应用。

初始环刚度系玻璃纤维增强塑料夹砂管的重要技术指标之一,它直接影响管材的使用安全性和使用寿命，准确有效检测玻璃钢管的初始环钢度对产品质量和施工过程的质量控制有着极其重要的意义。

本文通过对玻璃纤维增强塑料夹砂管初始环刚度测量结果不确定度的评定,分析影响试验结果的各种因素，提高该试验的检测水平和准确性供同行检测参考。

二、玻璃纤维增强塑料夹砂管的特点玻璃纤维增强塑料夹砂管的主要原料为无碱玻璃纤维、不饱和聚酯树脂、石英砂,其管壁结构由三层组成:内衬层、结构层和外护层。

玻璃纤维增强塑料夹砂管具有以下一些特点(1)玻璃纤维增强塑料夹砂管质轻强度高,具有优良的力学、物理性能。

(2)玻璃纤维增强塑料夹砂管内表面光滑,内壁摩擦系数0.0084，水力性能优异。

(3)玻璃纤维增强塑料夹砂管内衬层主要材料为树脂和玻璃纤维复合材料,具有优异的耐腐蚀性能,使用寿命长。
